斜置式密封防护箱体钣金结构

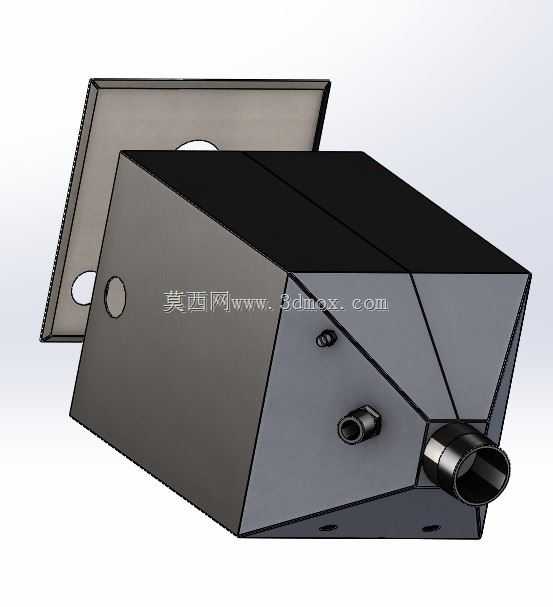

　　这套斜置式密封防护箱体的结构设计，核心面向户外通讯终端、小型工业传感采集单元以及紧凑型光电探测设备的安装防护需求，在现场布线受限、安装空间局促且存在粉尘、淋水风险的工况下，这类一体化钣金腔体能够同时承担结构承载、接口防护与内部元件定位的作用。从整体构型来看，箱体主体采用折角斜切的多面拼接形式，没有采用常规方正机柜的直角布局，前端收窄形成锥形过渡段，末端直接伸出大口径通线接头，侧部分别布置小规格航空接头与固定旋钮，后方配套独立的安装背板，背板上预留两个圆形穿线孔与周边阵列安装孔，整套结构的安装边界完全围绕壁挂、设备舱内嵌两种场景做适配。

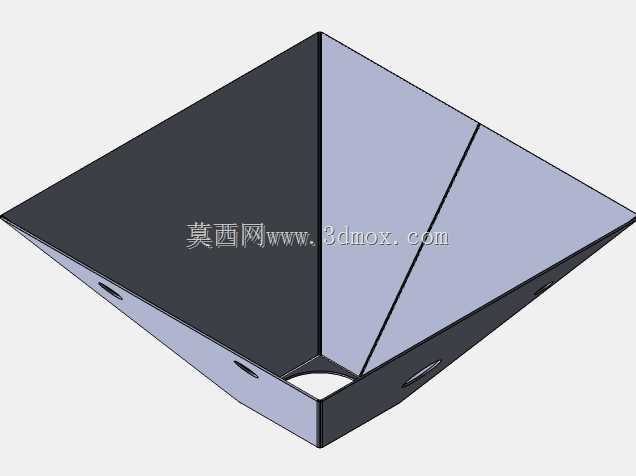

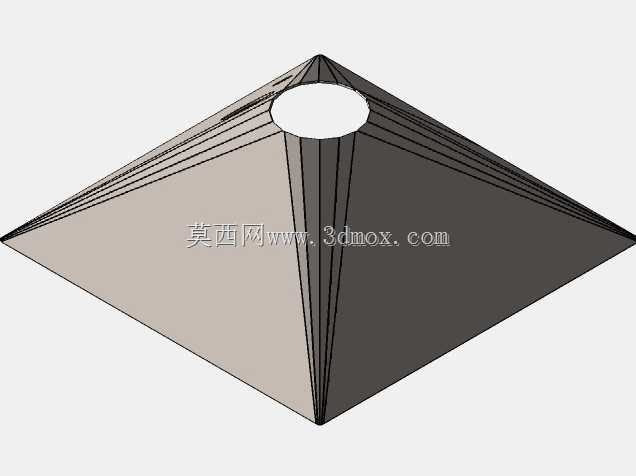

　　做结构选型时首先要明确，这类斜向腔体并非为了外观造型做异形处理，而是针对内部元件的光路或者气流走向做的定向布局：如果内部搭载的是红外探测模组、小型激光通讯收发单元，斜置的前端面可以直接对准信号接收方向，不需要额外在箱体内加装转向反射支架，既减少了内部零件数量，也避免了额外支架带来的定位累积误差；锥形收窄的腔体段可以对伸出的主线缆做导向约束，线缆从大口径接头穿出后自然顺着斜向走向排布，不会在箱体内部出现直角弯折，对于带屏蔽层的通讯同轴电缆、光纤线缆来说，过小的弯折半径会直接影响信号传输质量，这种顺着腔体走向的布线方式能把线缆弯曲半径控制在规范允许的范围内。

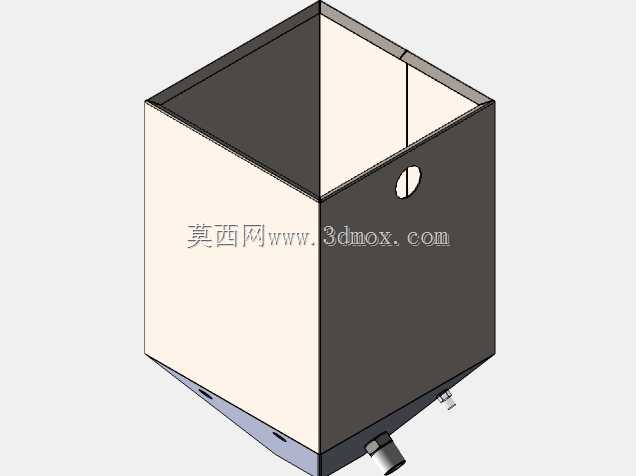

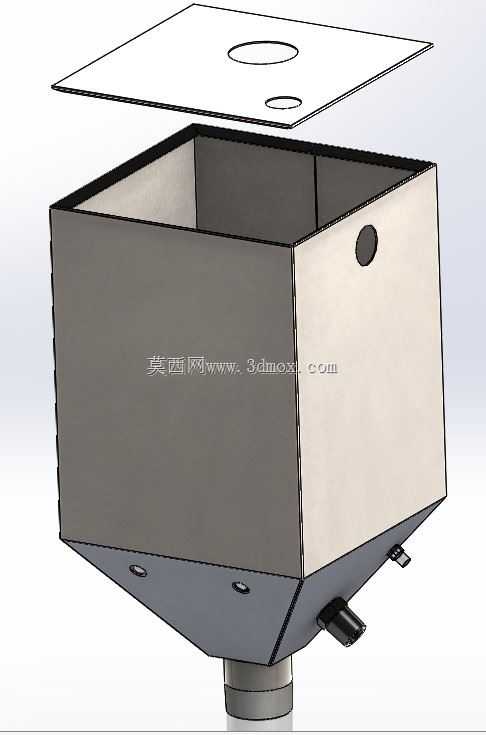

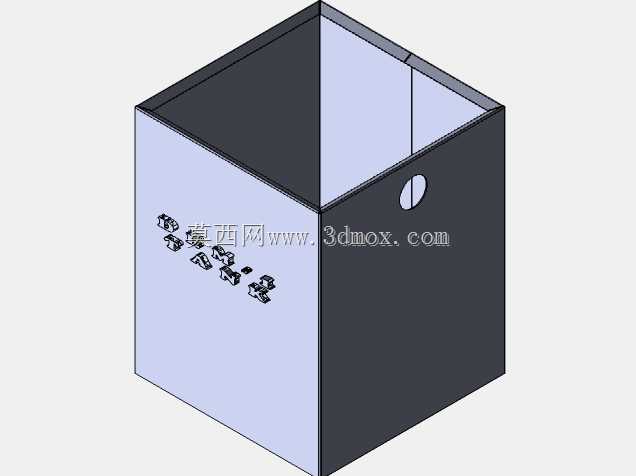

　　箱体的钣金拆分逻辑也贴合实际加工工艺，主体的多块面板采用折弯后拼焊的成型方式，所有拼接棱边都做了贴合止口设计，焊接时不需要额外加装复杂工装就能保证各面的角度公差，焊后整体打磨成型的外壳刚性远高于拼装式薄壳，在户外壁挂场景下能承受一定的外力冲击，不会因为轻微碰撞就出现面板变形。后方独立的安装背板和主体箱体采用分离式设计，现场施工时可以先把背板通过周边的阵列孔固定在墙面或者设备舱支架上，穿线完成之后再把主体箱体扣合到背板上，侧部的旋钮锁紧结构不需要借助特殊工具就能完成拆装，后期内部元件检修时不用把整个箱体从安装位拆下来，也不用反复拧动多颗固定螺丝，大幅降低了高空作业或者狭小舱室内的维护难度。

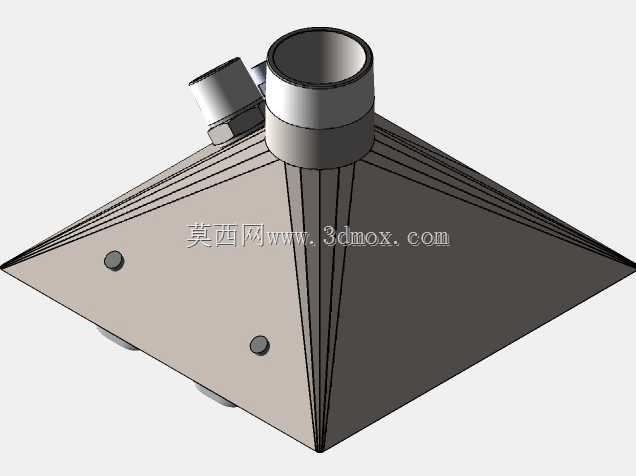

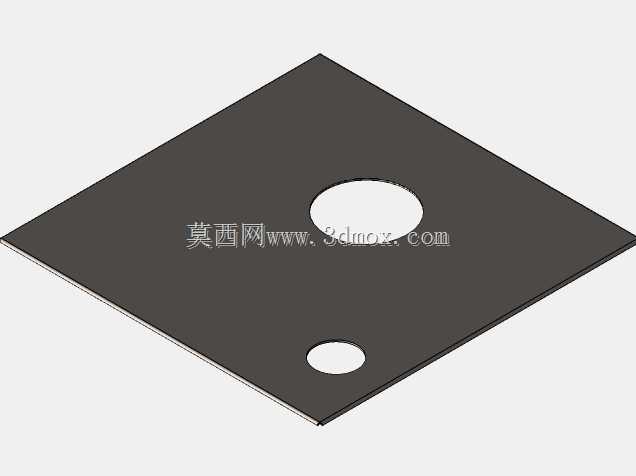

　　接口布局的设计充分考虑了现场接线的操作空间：主通线接头布置在腔体最前端的最低位置，一方面顺着斜向腔体的走向方便线缆穿出，另一方面当箱体内部出现意外凝露时，冷凝水会顺着斜面向前流动，从接头位置的密封间隙渗出或者在接头下方的集液位留存，不会积存在箱体后端的电路板安装区域；侧部的小口径接头用来接入电源信号线，和主通讯线缆分侧布置，避免强弱电线缆在出口位置互相挤压干扰，旁边的小型锁紧旋钮在箱体扣合到背板之后旋转锁止，旋钮的沉头设计完全藏在面板外侧，不会突出箱体轮廓影响内嵌安装。背板上的两个圆形穿线孔分别对应强电、弱电的走线通道，孔位周边做翻边处理，既可以加装橡胶护圈保护线缆外皮不被钣金锐边割破，也能在穿线完成后填充密封胶实现背板位置的防尘防水。

　　安装边界的尺寸把控上，整套结构的最大外轮廓没有突出的外置支架，背板的外形尺寸略大于主体箱体的后端面，固定孔全部布置在背板边缘的环形区域，安装时螺丝完全位于箱体外侧，不需要在箱体内部预留拧螺丝的操作空间，这一点对于内部空间已经被元件填满的紧凑型设备来说尤为重要。箱体斜切面的角度经过适配，当背板垂直固定在墙面时，前端的主接口朝向斜下方，既可以避免雨水直接顺着接头冲入箱体内部，也能让操作人员站在地面就可以直接插拔接头，不需要抬手仰头操作。如果是内嵌在设备舱内部的安装场景，斜向的前端面不会和舱门的开启轨迹发生干涉，相比方正箱体突出的直角边缘，斜切构型在舱内布局时能节省近五分之一的前部占用空间。

　　密封设计的细节上，所有面板拼接位置都预留了密封胶条的安装槽，背板和箱体贴合的端面做了整圈的止口台阶，胶条压缩量控制在板厚的三分之一左右，既不会因为压缩量过大导致箱体扣合困难，也不会因为压缩量不足出现密封缝隙。外部接头全部采用带外螺纹的标准金属接头，和箱体面板连接的位置加装密封垫圈，接头内部的线缆锁紧环可以固定线缆外皮，避免拉扯线缆时把内部接线端子拽松。整套结构没有采用多余的装饰件，所有外露特征都服务于安装、接线、防护的实际功能，钣金材质的表面处理可以根据使用场景选择喷塑或者镀锌，适配不同腐蚀等级的户外或者工业车间环境。
