32mm通径带侧装执行器塑料管路控制阀

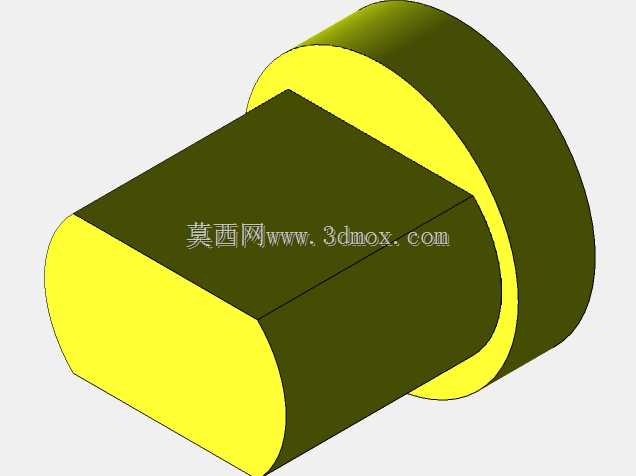

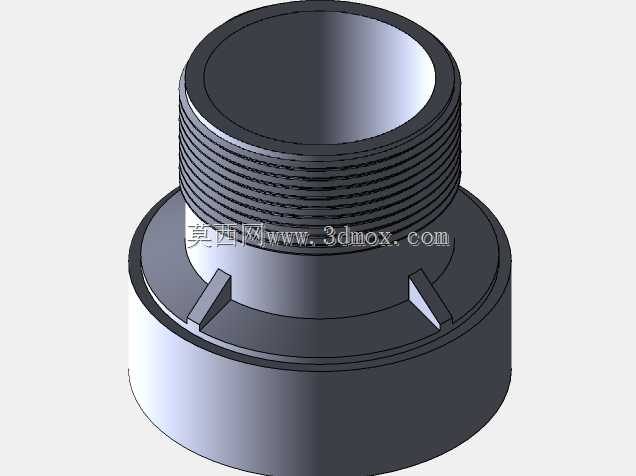

　　这套阀件三维结构的设计出发点，是中小通径塑料流体管路里需要兼顾通断控制、安装占位紧凑和现场维护便利的使用场景，常见于水处理成套设备、化工药剂输送支管、轻工生产线流体回路以及暖通配套水路中。阀体主通路公称通径取32mm，对应常规1.25寸左右的塑料管路对接规格，主通路两端预留外螺纹接口段，可直接匹配同规格内螺纹活接、PVC接头或者带密封垫的锁紧螺母，不需要额外焊接法兰就能完成管路串接，在现场排布时能减少管路改制工作量。

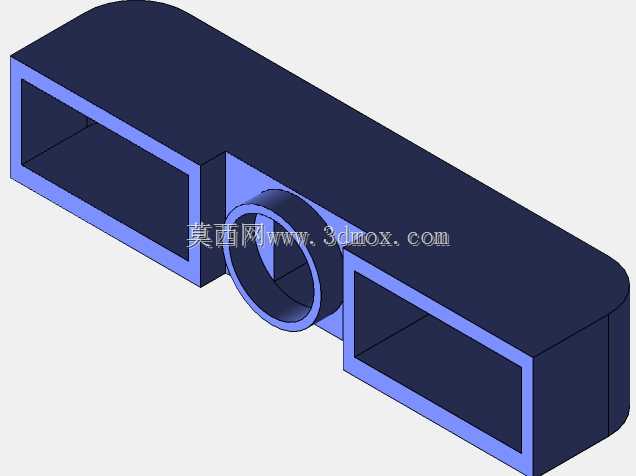

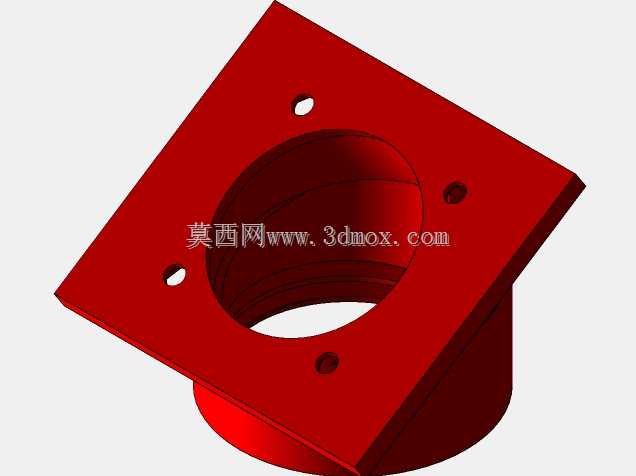

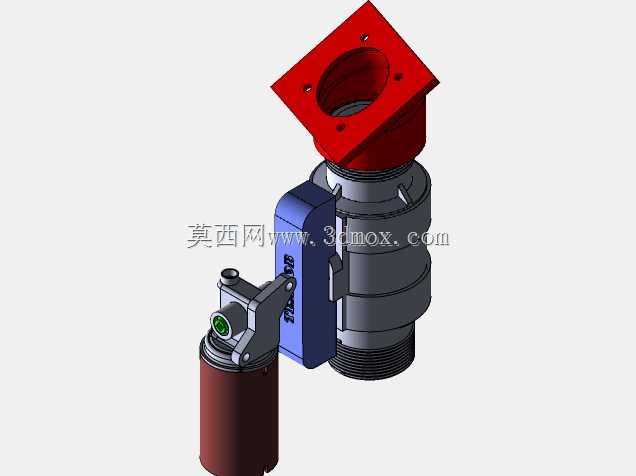

　　从结构布局来看，阀件没有采用执行器与阀体同轴叠装的常规形式，而是把控制组件侧置在阀体旁侧：阀体上部设置方形安装法兰板，法兰板四角预留安装通孔，既可以作为阀盖与主阀体的连接压紧面，也能在需要顶部固定的工位上直接穿装螺栓固定到设备机架面板上；侧装的控制盒通过折弯金属支架跨接在阀体侧面，支架上设置铰接转轴和带观察窗的指示端，阀杆动作时可以通过指示端的位置直观反馈阀芯开闭状态，巡检人员不需要拆解管路就能判断阀位。

　　设计过程中首先要约束的是安装边界：主阀体沿管路轴向的总长度需要控制在常规支管预留的安装间距内，下部螺纹接口伸出长度要保证拧入接头后仍有足够的螺纹啮合长度，同时不能和相邻管路的弯头、三通发生干涉；顶部方形法兰的外轮廓边长大于阀体筒身外径，四个安装孔的孔位公差要和配套支架或者设备面板的开孔对齐，侧装控制组件向阀体侧面伸出的总宽度是整机占位最宽的位置，在排布多组阀件并排安装时，这个侧向尺寸是决定阀组中心距的核心参数，建模时需要提前把相邻阀件的操作空间预留出来，避免后期装配时控制盒互相磕碰。

　　功能特性上，塑料材质的阀体本体适配弱酸碱药剂、常温清水、循环冷却水等多种介质，相比金属阀件自重更低，在塑料管路吊装或者壁挂安装时不会给管路接头施加过大的附加载荷；侧装的执行结构不占用阀体上下方向的空间，当阀件安装在设备夹层、管路贴近顶板的位置时，顶部不需要预留执行器的拆装空间，只需要在侧面留出控制组件的接线和维护空间即可。阀内部的阀芯密封面配合筒身内部的限位台阶，转动行程两端设置机械限位，避免阀芯过转导致密封面磨损；侧支架上的铰接部位预留衬套安装位，长期动作时可以更换耐磨衬套，不需要整体更换支架。

　　建模阶段的结构拆分逻辑也完全贴合实际装配顺序：先完成主阀体筒身的内外流道建模，保证流道内壁平滑过渡，避免通径位置出现突缩台阶造成局部压损；再分别构建上部方形法兰阀盖、下部螺纹连接段、侧装金属支架、控制盒外壳以及阀位指示组件，各配合面之间预留密封胶圈的安装槽位，法兰结合面的压紧宽度要满足塑料件的密封比压要求，不能因为法兰宽度过窄导致拧紧螺栓后塑料面压溃。侧支架的折弯角度经过反复校核，既要保证控制盒输出轴和阀杆的传动对接同轴度，又要让支架的固定螺栓完全落在阀体侧面的加强凸台上，避免螺栓直接锁在薄筒壁上造成阀体开裂。

　　在实际选型应用中，这类32mm通径阀件多用于支路流量不大但需要自动控制通断的回路，侧装结构的设计也让阀件在并排集成的阀岛布局里优势明显：所有阀的主通路可以保持在同一条管轴线上，控制组件统一朝向操作侧，接线和调试都在同一侧完成，管路排布整齐，后期更换单个阀件时只需要松开两端管路接头和侧面支架固定螺栓，不需要挪动相邻阀件的管路位置。阀体外部的加强筋沿筒身周向分布，对应螺纹连接段的拧紧受力位置，避免安装时施加扭矩导致筒身变形，所有外露棱角都做了倒圆处理，符合塑料件注塑成型的工艺要求，不会出现应力集中导致的开裂隐患。
