DN50电动排水蝶阀成套结构设计

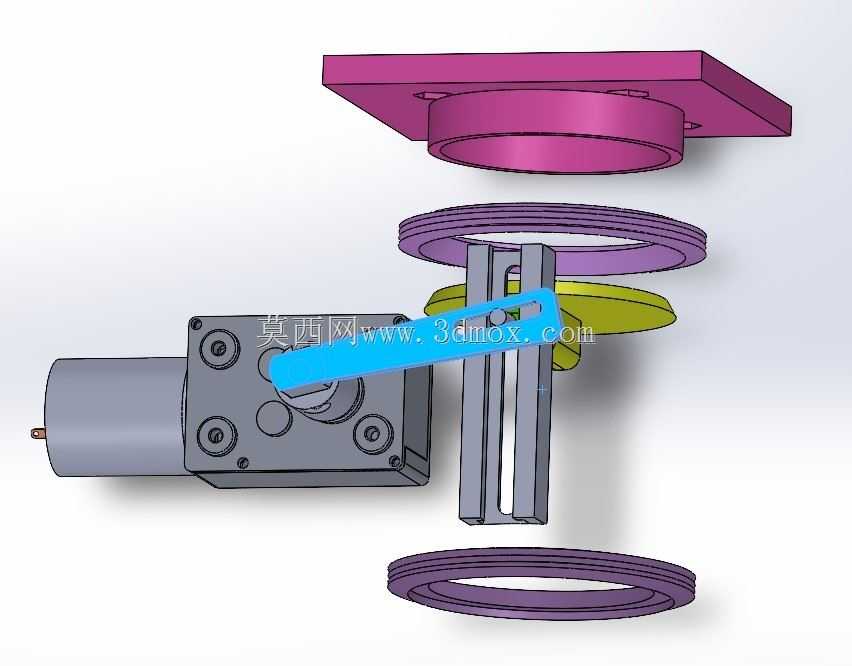

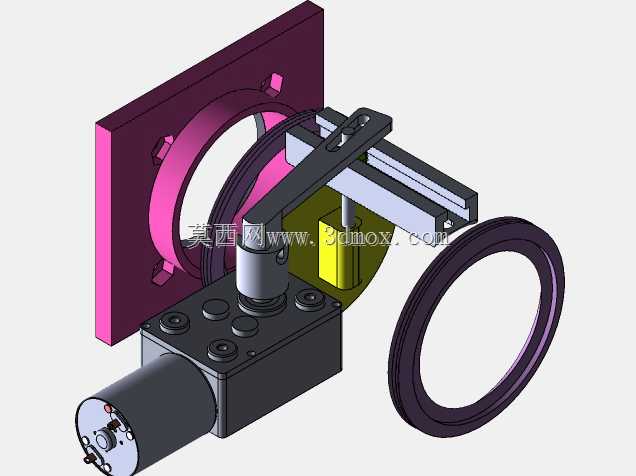

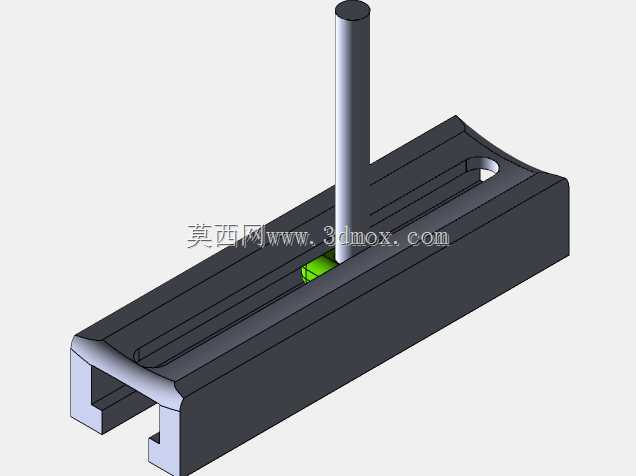

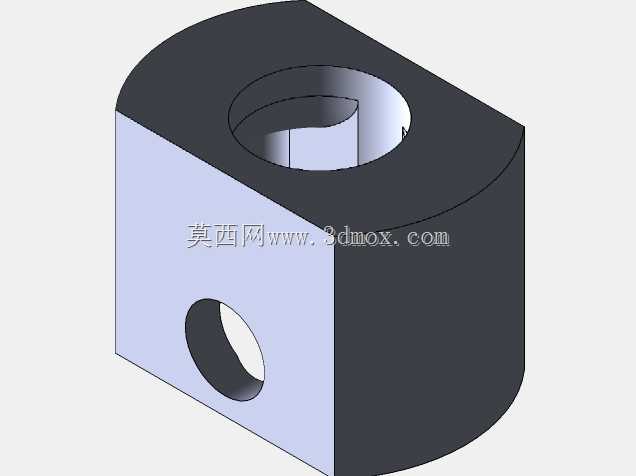

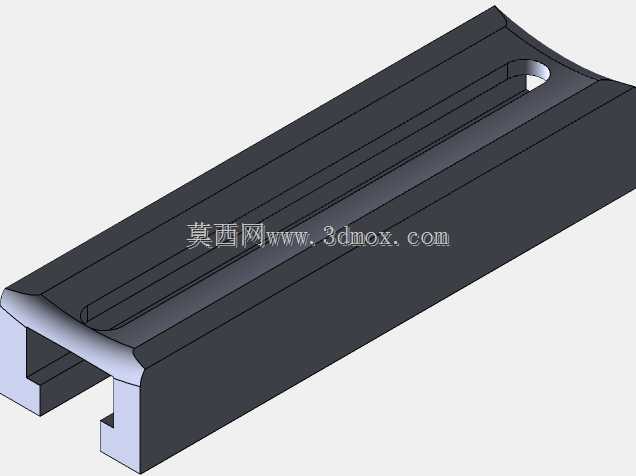

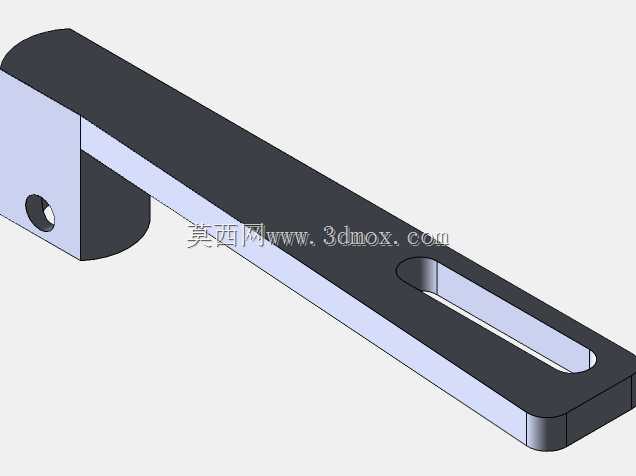

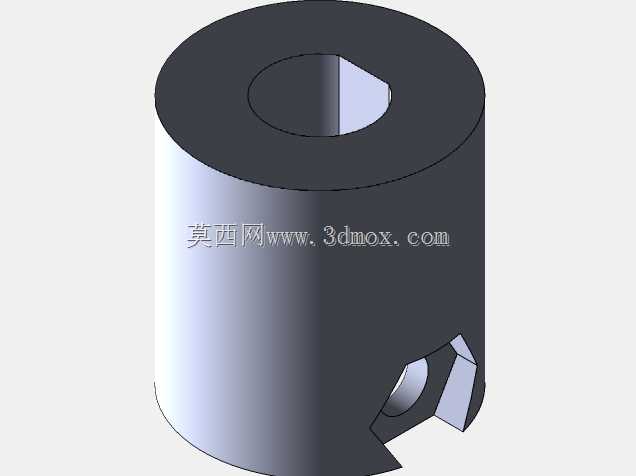

　　这套三维结构围绕DN50口径排水管路的截断与导通需求展开，核心执行部分采用蜗轮减速式直流电机作为动力源，将高转速低扭矩的电机输出经箱体内部蜗轮蜗杆副减速后，转化为阀板转轴所需的低转速大扭矩旋转动作，适配含少量杂质的污水、雨水、工业废水等介质工况，避免人工启闭大口径阀门时操作费力、到位精度差的问题。整套模型采用爆炸视图呈现各层级装配关系，最顶部为方形安装法兰板，板面预留四个周向均布的螺栓过孔，用于将阀组整体固定在设备机架或预埋安装基座上，法兰板下方同轴设置筒状阀座支撑段，为上部密封组件提供刚性安装基准；中部交错布置两层紫色环形密封压圈，压圈内径与通流口径匹配、外径贴合阀体内壁台阶，中间夹持黄绿色的回转蝶板，蝶板中心开设轴孔与驱动侧的阀杆传动段配合，阀杆采用扁位+销轴的双重周向限位结构，消除长期启停换向时的传动间隙；底部设置的下层密封压圈与上部压圈形成双向夹持密封，当蝶板旋转至90度全关位时，蝶板外缘与两层密封圈的内锥面完全贴合，实现管路截断，旋转至0度全开位时蝶板与通流方向平行，介质过流阻力接近直管段，不会在阀腔内部形成明显淤积死角。

　　从安装边界来看，整套阀组的通流公称通径为50mm，顶部方形安装法兰的外接轮廓尺寸略大于阀体外径，预留的螺栓孔中心距匹配常规给排水管路的配套法兰安装标准，驱动电机侧置于阀体一侧，电机轴线与阀杆轴线呈空间垂直布置，侧向伸出的电机箱体需在安装时预留足够的散热与检修空间，避免管路保温层或相邻管线干涉电机尾部的接线端。设计阶段优先考虑了现场维护的便利性：所有密封压圈均采用从阀体上下端可拆卸的结构，无需将整个阀体从管路中切割拆除，即可更换老化的橡胶密封圈；驱动电机与减速箱体为模块化组件，通过四个端盖螺栓固定在阀体侧部，当电机出现卡滞或扭矩衰减时，可单独拆下驱动单元检修，不必排空整条管路的介质。在功能特性上，这套阀组可配套电控系统实现启闭位的行程限位，减速箱输出端可外接位置反馈元件，将蝶板的实时转角信号传回控制端，用于楼宇给排水集水坑、污水处理站支管、农田灌溉电动控制阀组等场景，既可以就地手动触发启闭，也可接入PLC系统实现液位联动——当集水坑液位到达高阈值时自动开启排水阀，液位降至低阈值时自动关闭，替代传统人工操作的闸阀，降低运维人员的巡检频次。结构建模过程中对各配合面的公差逻辑做了对应约束：阀杆与蝶板轴孔采用过渡配合保证传动同轴度，阀杆与阀体上下支撑孔采用间隙配合并预留油封安装槽，避免介质沿转轴间隙外漏；密封压圈与阀体内部台阶采用小间隙定位，装配时压圈端面压紧密封圈外缘，防止介质压力波动时密封圈窜动移位。爆炸视图中各零件的装配层级清晰呈现了从动力输入到密封执行的完整传动链，没有多余的冗余结构，整体布局紧凑，侧向驱动的设计也避免了直行程电动阀占用上部竖向空间的问题，适配安装空间局促的地下管廊、设备夹层等场景。
