朗格LDO镜头转接环精密结构设计

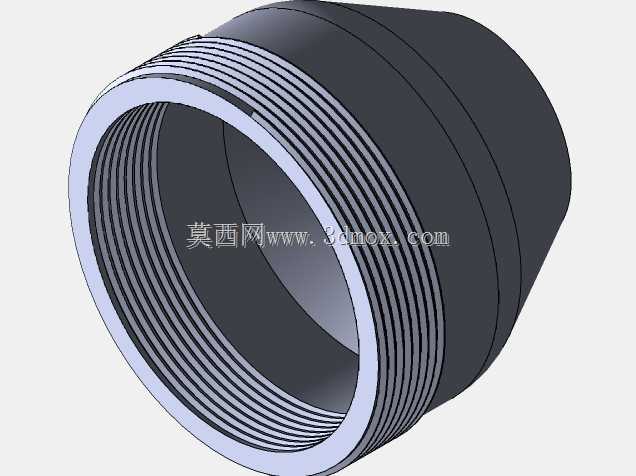

　　摄影器材配套的转接环在整套光学链路里承担接口适配与光路衔接的作用，这一圆筒形零件一端加工连续细密内螺纹，用于和镜头前端滤镜螺纹旋合，另一端做阶梯外圆过渡，匹配遮光罩或者附加镜的安装位，内外同轴度直接决定附加光学元件与主镜头光轴的重合精度。现场装配时，操作者先将环体内螺纹对准镜头前端外牙，沿螺纹旋向平稳拧入，全程依靠牙型导向自动找正，不需要额外工装夹持；环体端面预留的贴合平面在旋紧后与镜头端面完全贴死，避免使用过程中出现松动、偏心或者漏光问题。

　　从结构细节来看，环体内壁多道连续螺纹牙型采用标准摄影接口牙距设计，牙顶与牙底保留合理间隙，既保证旋合顺滑无卡滞，又能控制径向配合间隙在极小范围，避免附加镜片安装后出现光轴偏移。环体外壁并非单一圆柱面，而是分段设置不同直径的台阶：靠近螺纹入口的小段外圆做倒角引导，方便对接外部配件时快速对位；中段大直径圆柱作为主体受力段，承担旋拧时的手部握持力矩；末端台阶面作为轴向定位基准，外部配件套入后抵靠该面即可确定轴向安装位置，不需要反复测量间隙。

　　设计阶段首先要锁定的边界是镜头端接口的螺纹大径、小径与螺距参数，建模时先绘制回转体基础截面，将内壁螺纹牙型、外壁阶梯、两端倒角全部在草图中定义完整，通过回转命令生成主体毛坯，再单独细化螺纹起止端的退刀结构——螺纹首尾处做不完全牙过渡，避免旋入第一牙时出现硬顶撞牙。壁厚分配上，螺纹段壁厚要兼顾强度与整体重量：过薄会导致多次旋拧后螺纹牙变形滑牙，过厚则会增加整套器材的负重，同时内壁过厚还可能遮挡广角镜头的边缘视场，形成暗角。因此建模时需要同步模拟镜头最大视场角的光线边界，确保环体内壁所有区域都处在光线通径之外，这也是转接环设计区别于普通螺纹套筒的核心要点。

　　实际使用场景覆盖户外拍摄、 studio 棚拍、微距加装等多种工况：户外更换配件时往往无法做到完全无尘，螺纹配合的微小间隙会留存少量细沙，因此牙型侧面预留的容污间隙可以避免杂质卡死螺纹；棚拍时频繁切换遮光罩、滤镜、附加广角镜，转接环的阶梯定位面可以保证每次配件安装的轴向位置一致，重复装拆后画面中心不会出现偏移。微距拍摄场景下，转接环还可作为近摄接圈的基础连接段，两端分别对接镜头机身与镜头组，此时环体的轴向长度精度会直接影响最近对焦距离，长度公差需要控制在较小范围，保证对焦行程符合设计预期。

　　安装边界方面，环体最大外圆直径要小于常用镜头盖的适配内径，保证转接环安装后依然可以正常扣合镜头盖；环体总轴向长度不能过长，避免广角端画面四周出现黑边，同时也要保证螺纹有效旋合长度达到3牙以上，提供足够的连接摩擦力，防止重型附加镜自重导致松脱。外壁的阶梯边缘全部做圆角钝化处理，既避免旋拧时锐边划伤手部，也减少应力集中，在铝合金或者工程塑料材质下都能提升零件抗磕碰能力。整套结构没有复杂异形特征，全部为回转对称几何，加工时可采用棒料车削一次成型，螺纹段走刀保证牙型饱满，后续表面做氧化或者磨砂处理，减少反光的同时提升握持摩擦力，整套零件在满足光学适配要求的同时，兼顾了装拆便利性与长期使用可靠性。
