带电磁驱动模块的排水管路控制阀结构

　　这套阀组结构面向排水管路的通断控制场景，常见于楼宇给排水支管、小型工艺排水回路、设备冷凝水排放管路以及需要电控切换流道的流体系统中。整体结构将流道主体、电磁驱动单元、安装基座和底部回转支承整合在同一装配体内，既保留了常规管路阀件的接口特征，又把驱动控制模块直接集成在阀侧，减少了外置连杆、支架和现场拼装的工作量。

　　从实际用途看，上部圆筒段承担流体进出通道的作用，筒壁预留的阶梯环面可用于对接软管、快装接头或焊接法兰，内部流道沿竖直方向贯通，介质流经时路径短、转折少，能够降低排水工况中杂质挂壁和局部淤积的概率。侧置的电磁驱动模块通过衔铁、顶杆与阀内启闭件联动，通电后产生电磁吸力推动执行件动作，断电后依靠复位弹簧使阀件回到初始位置，适合接受上位开关量信号完成远程启停控制。在排水系统里，这类结构常用于液位联动排放：当集水点液位达到设定位置，控制回路输出信号，阀门开启泄水；液位回落至下限后阀门关闭，避免管路长期敞开造成异味返溢或介质倒流。

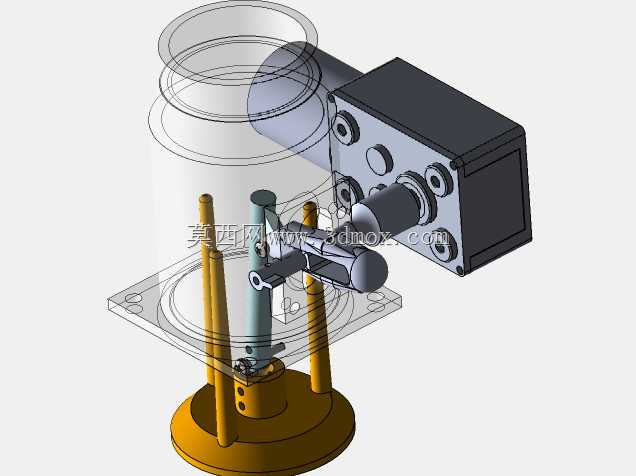

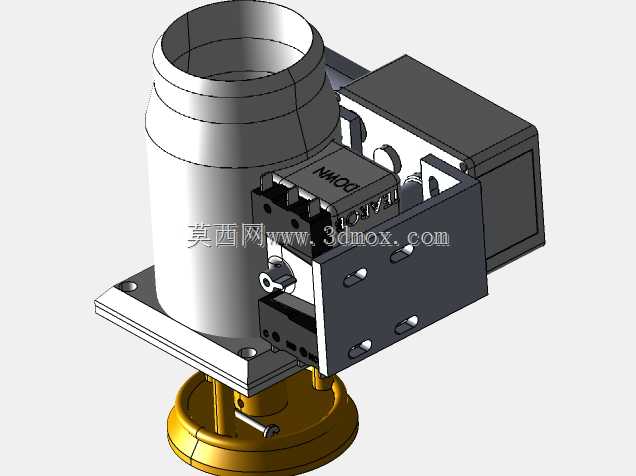

　　设计思路上，模型没有采用阀体与执行器完全分离的传统布局，而是把电磁线圈盒、驱动电路板和机械传动部分布置在阀侧的矩形壳体内。驱动模块通过折弯支架与阀体侧壁连接，支架上开设多组安装孔和定位槽，既可以固定线圈组件，也能调整顶杆的作用位置，保证电磁吸力沿启闭件运动方向传递，减少侧向分力带来的卡滞。阀体与支架之间设置贴合加工面，装配时依靠销孔定位、螺钉锁紧，使驱动单元在长期振动工况下仍能保持相对位置稳定。底部黄色回转支承结构为阀组提供了安装后的角度调整能力，设备就位后可绕竖直轴线旋转侧置电控盒的朝向，方便现场接线、检修和避让周边管路，这在管路排布密集的设备夹层、机柜底部和管沟分支处尤其实用。

　　外形尺寸与安装边界方面，竖直流道主体占据装配中心区域，上部圆筒接口外径较大，向外延伸出环形台阶，建模时需在接口上方预留足够的管路插拔和卡箍操作空间；侧置电磁盒向阀体一侧水平伸出，是整机横向轮廓的最大边界，布置时应在电控盒外侧留出接线插头插拔、线圈散热和手动复位按钮操作的距离，不宜紧贴墙面或相邻管线。底部方形法兰板承担主要承载作用，板上分布的安装孔对应基础螺栓位置，法兰下方的回转座与支承面配合，安装基础需要保持平整，避免偏心载荷使阀组倾斜。竖直方向上，顶部圆筒接口与底部支承座之间形成完整的高度包络，管路设计时应同时考虑上部接管弯曲半径和下部地脚螺栓的装拆空间。

　　结构细节中，阀内启闭件与顶杆之间采用可拆连接，便于检修时单独更换密封件而不必拆解整个电磁模块；壳体表面的散热筋和开孔兼顾线圈温升控制与防护需求，外壳拼合面通过螺钉压紧，能够减少潮湿环境下粉尘和水滴对内部衔铁机构的影响。流道下部与底座衔接处设置加强肋，抵消管路侧向力和水压波动产生的弯矩。对于三维建模和选型人员而言，该结构的参考价值在于把流体通道、电磁执行、安装调节三个子系统的边界关系表达得比较完整：建模时可先确立竖直流道轴线，再以侧支架安装面为基准布置电磁组件，最后向下扩展回转支承和地脚法兰；干涉检查重点关注顶杆运动行程、线圈盒与接管的最小间隙、底部螺栓装拆空间以及检修时壳体盖板的开启范围。整套阀组兼顾排水控制功能与现场安装适应性，适合作为电控排水阀、集成式管路阀组和小型自动排放装置的结构设计参考。
