航空公制M5螺纹连接拉杆结构

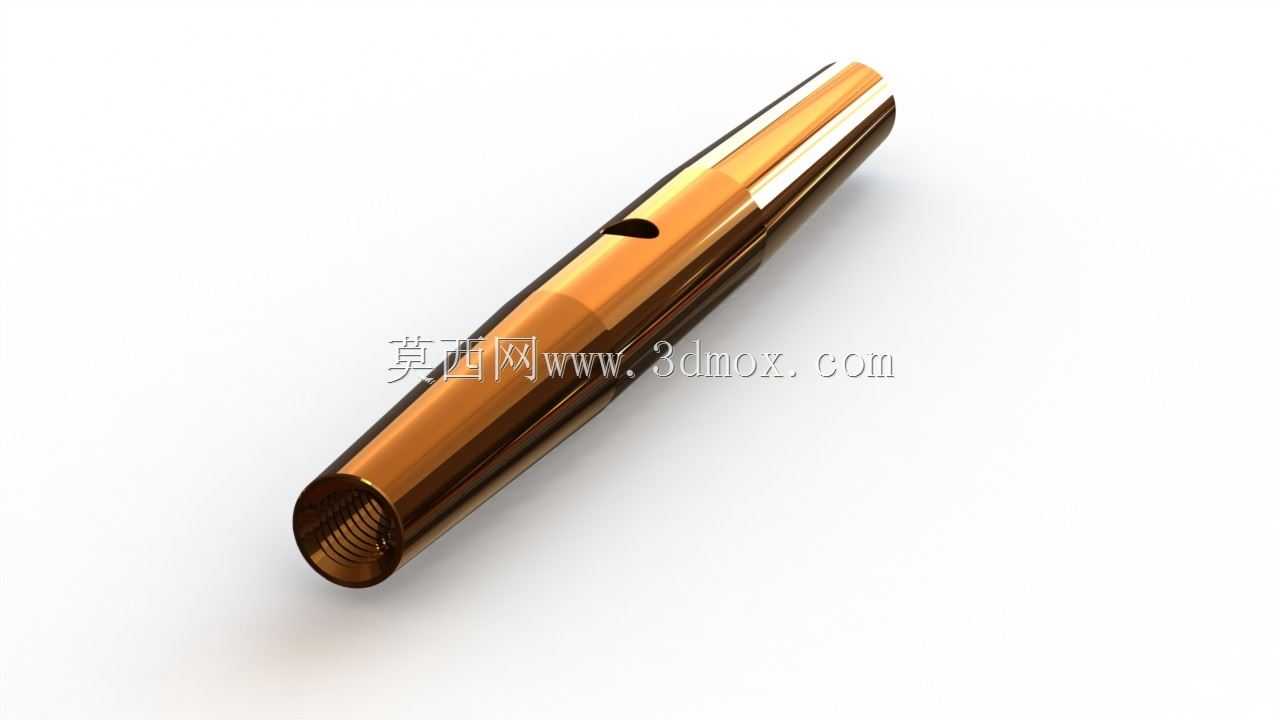

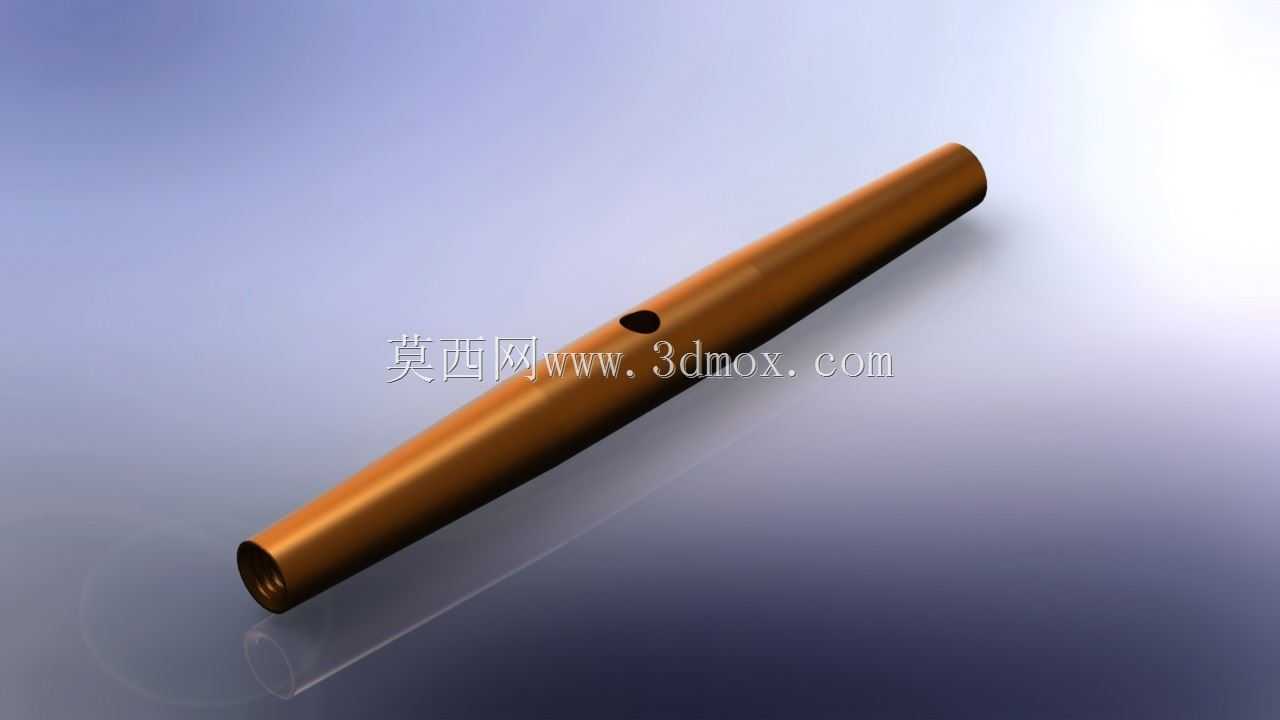

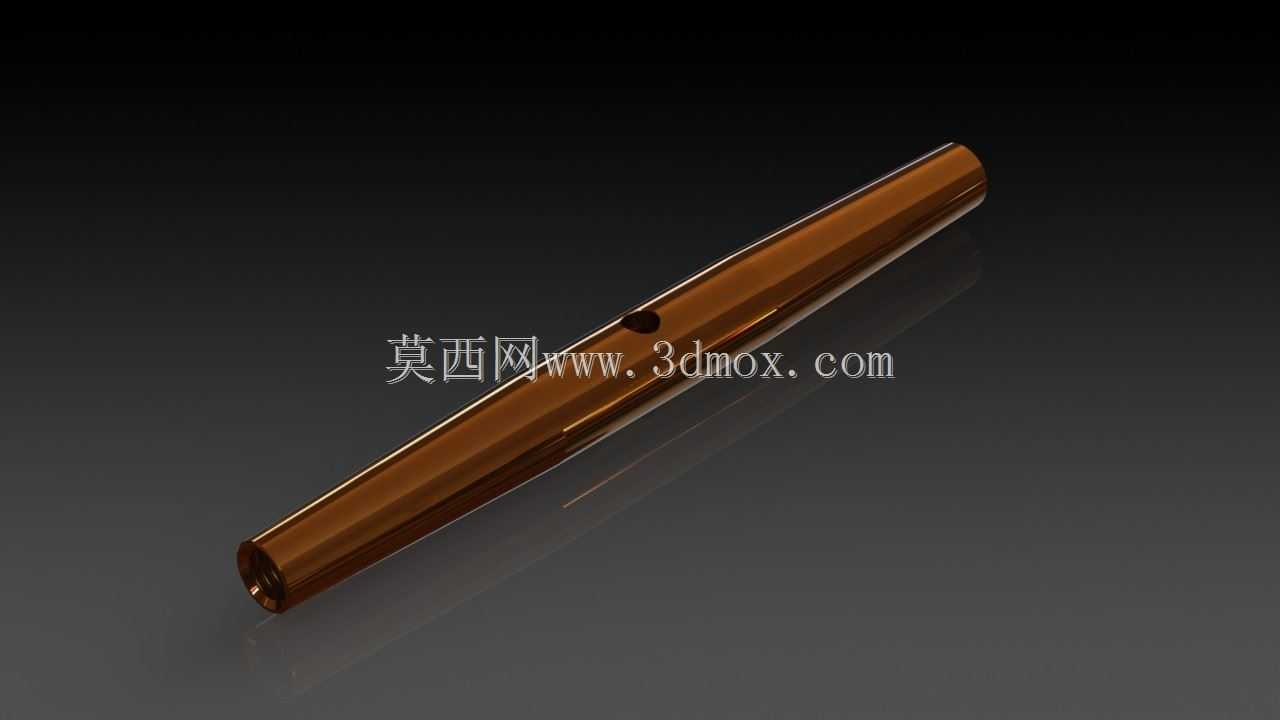

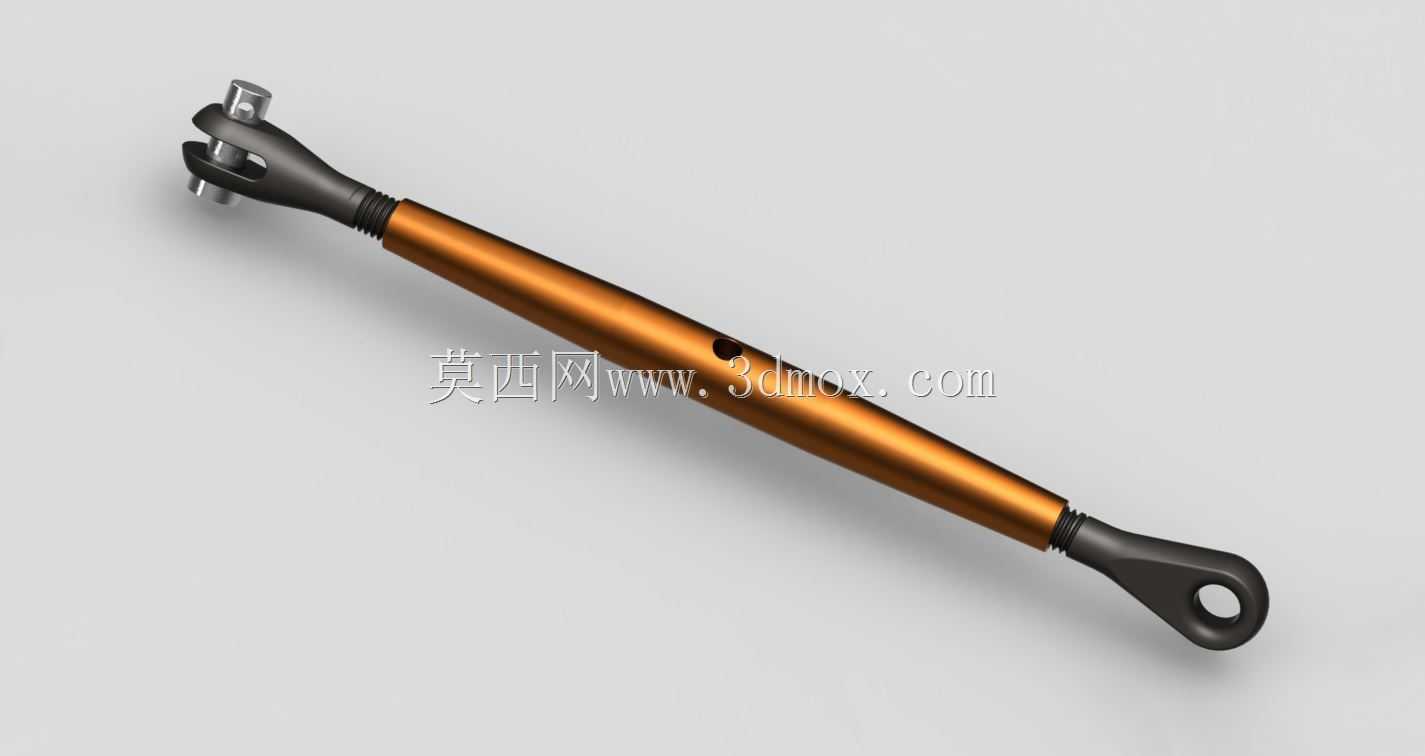

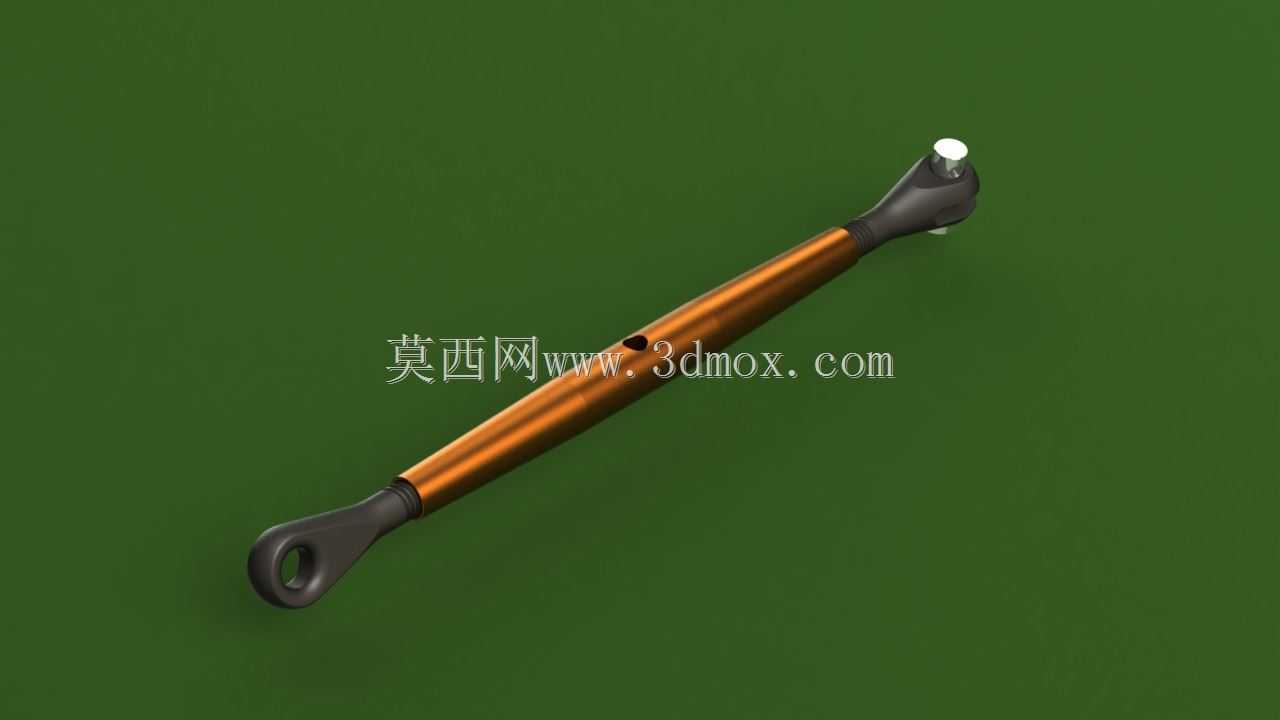

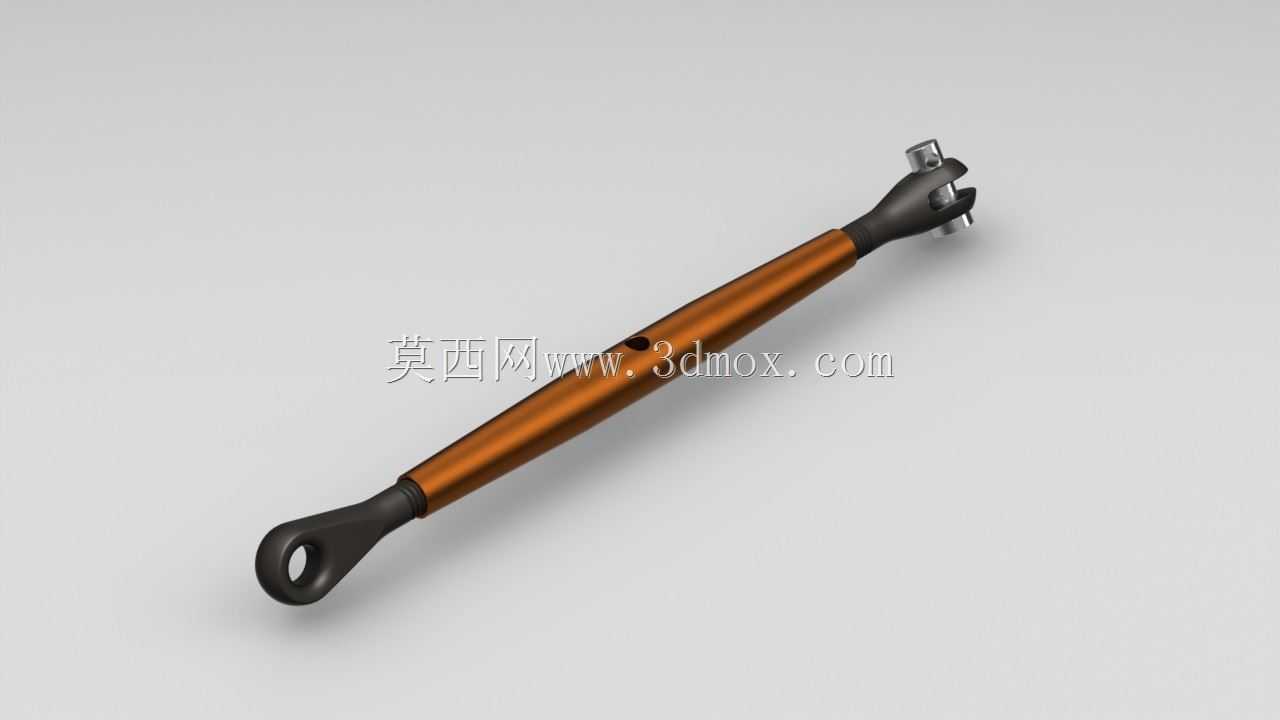

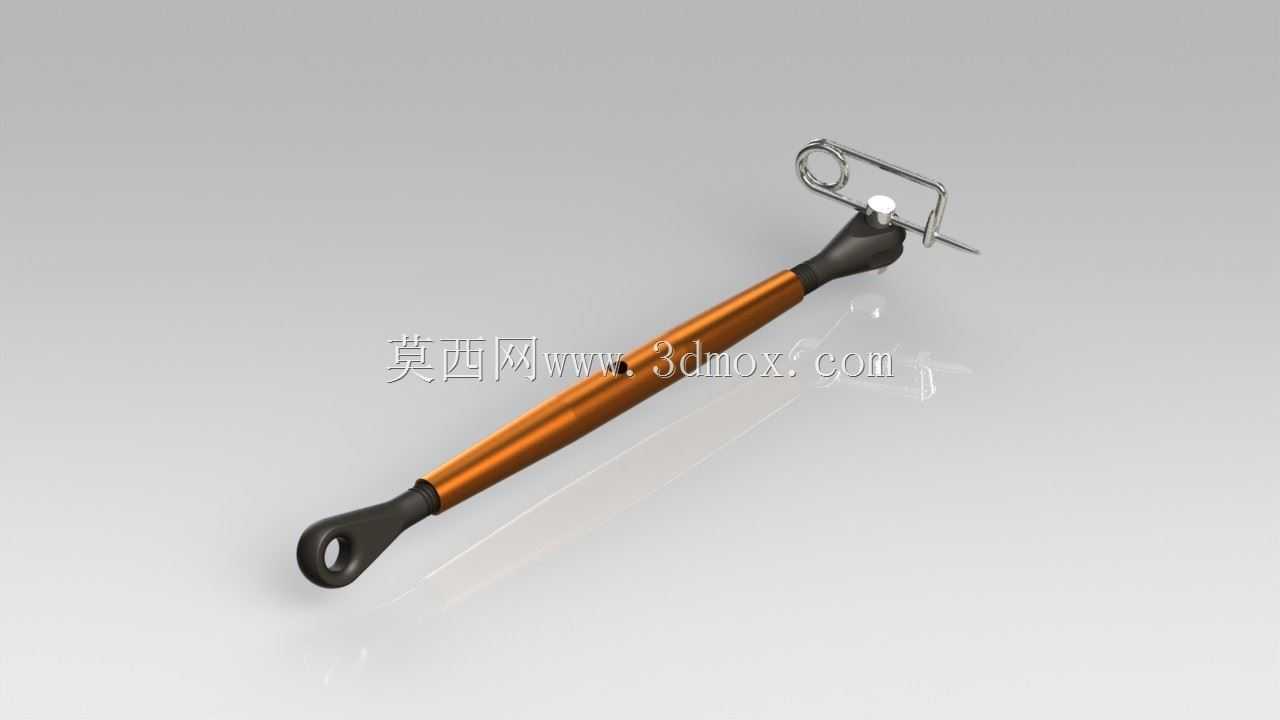

　　这套螺纹连接拉杆属于轻量航空机构里常见的可调传力构件，主体采用细长杆身配合两端不同形式的连接端头，一端为叉形铰接座，另一端为单耳环孔，中间通过M5公制螺纹段实现长度微调与张紧。实际装配时，叉形端可通过销轴与舵机摇臂、支座或操纵摇臂形成转动副，单耳端则与对应支架、连杆或操纵点铰接；杆身中段的小孔可用于穿入细杆辅助旋转，方便在狭小空间内完成螺纹旋合、预紧和锁止。

　　从受力路径看，载荷由单耳环孔传入，经端部过渡段、杆身、螺纹调节段传递到叉形端，再由销轴扩散到相邻结构。两端黑色端头与金属色长杆形成明显的功能分区：长杆主要承担轴向拉压并提供足够的跨距，端头则负责铰接、对中和螺纹承载。杆身采用接近流线的细长外形，既减少多余材料，也能在航空模型、轻型试验机构和小型操纵系统中降低迎风面积；端部由粗到细的过渡避免了截面突变，有利于降低应力集中。

　　螺纹调节是该构件的核心功能。M5螺纹段布置在杆身与端头衔接区域，通过改变两端旋入深度，可以在装配阶段补偿支架孔位误差、拉杆长度偏差和铰接点磨损后的间隙。调整完成后，配合螺母或锁紧件可将相对位置固定，防止振动环境下回转松脱。对于需要反复拆装或维护的操纵连杆，这种结构比固定式拉杆更便于现场校正；对于舵面操纵、轻型起落架联动、小型夹具张紧等场景，也能在不更换整根杆件的情况下完成行程微调。

　　外形与安装边界方面，构件整体呈长条形，最大外廓由两端铰接结构决定。叉形端具有两片平行耳板和横向销轴孔，安装时需要预留销轴穿入方向的空间，并保证耳板外侧与配合件之间留有转动间隙；单耳端为闭合环孔，孔壁承受销轴剪切和挤压，设计时应核对孔径、销轴直径及配合件耳片厚度。长杆中段虽然截面较小，但在轴向受拉时能够提供稳定承载；若用于受压工况，则需要关注长细比带来的屈曲风险，必要时缩短支点间距或增大杆径。

　　建模时应优先还原三段关键几何：一是两端铰接孔的同轴度与孔径，二是M5螺纹段的公称直径、螺距和有效旋合长度，三是杆身到端头的过渡圆角。叉形端开槽宽度要与配合耳片匹配，槽底应设置圆角，避免热处理或受载时在根部产生裂纹；单耳环孔外侧应保留足够壁厚，以承受销轴接触压力。螺纹部分若用于工程出图，可按标准螺纹特征表达；若用于展示或运动干涉检查，则需保留清晰的牙型轮廓和锁紧螺母位置。

　　该类构件在轻型飞行器、无人机舵面操纵、航空教学样机、精密试验台和小型联动机构中较为常见。它不是单纯的紧固件，而是把螺纹调节、铰接传动和轴向承载集成在一根拉杆上。结构设计时需要同时核对拉压载荷、销轴剪切、螺纹旋合长度、端部转动角度和安装工具空间，才能保证装配后既可调又可靠。
