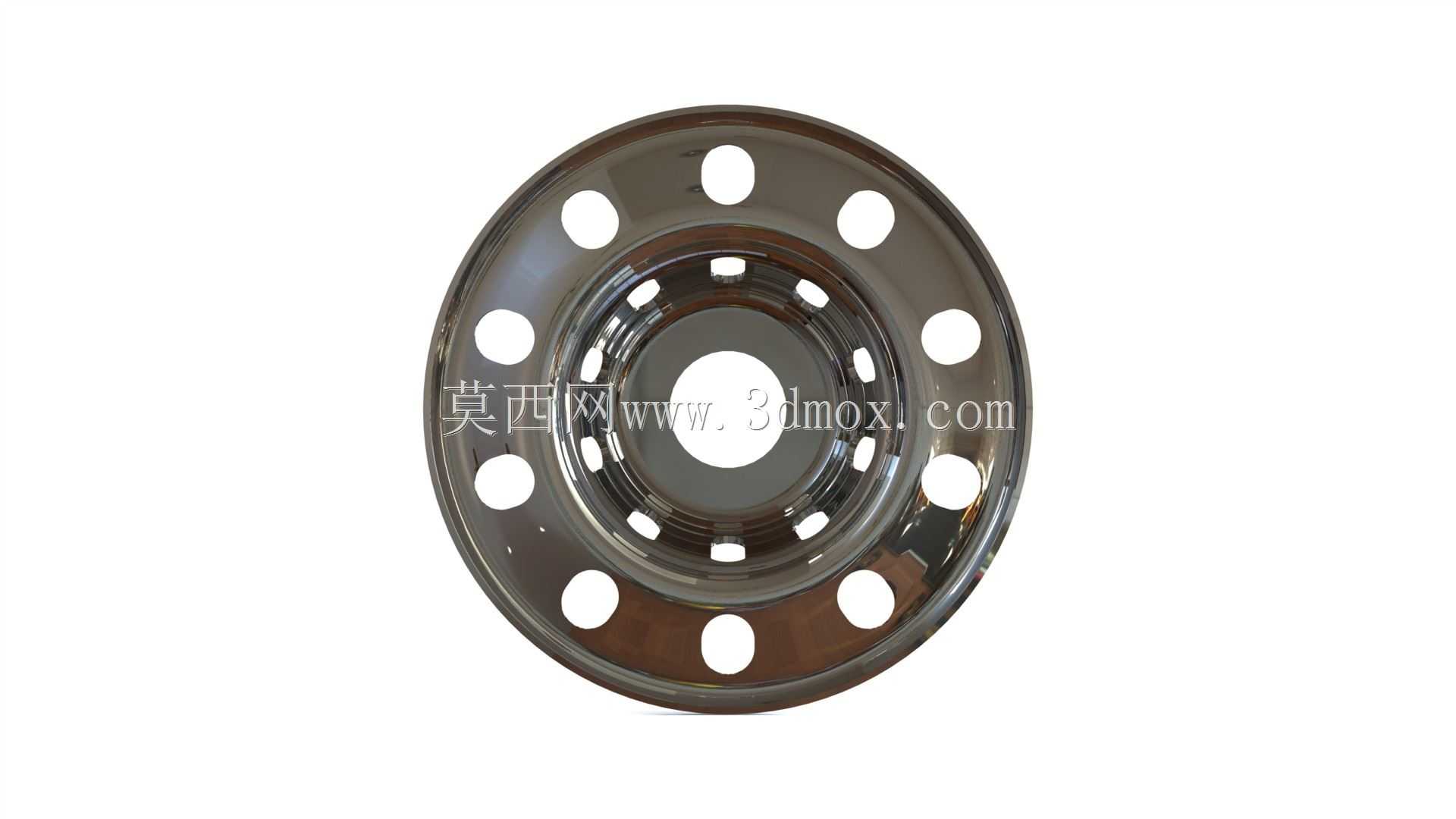

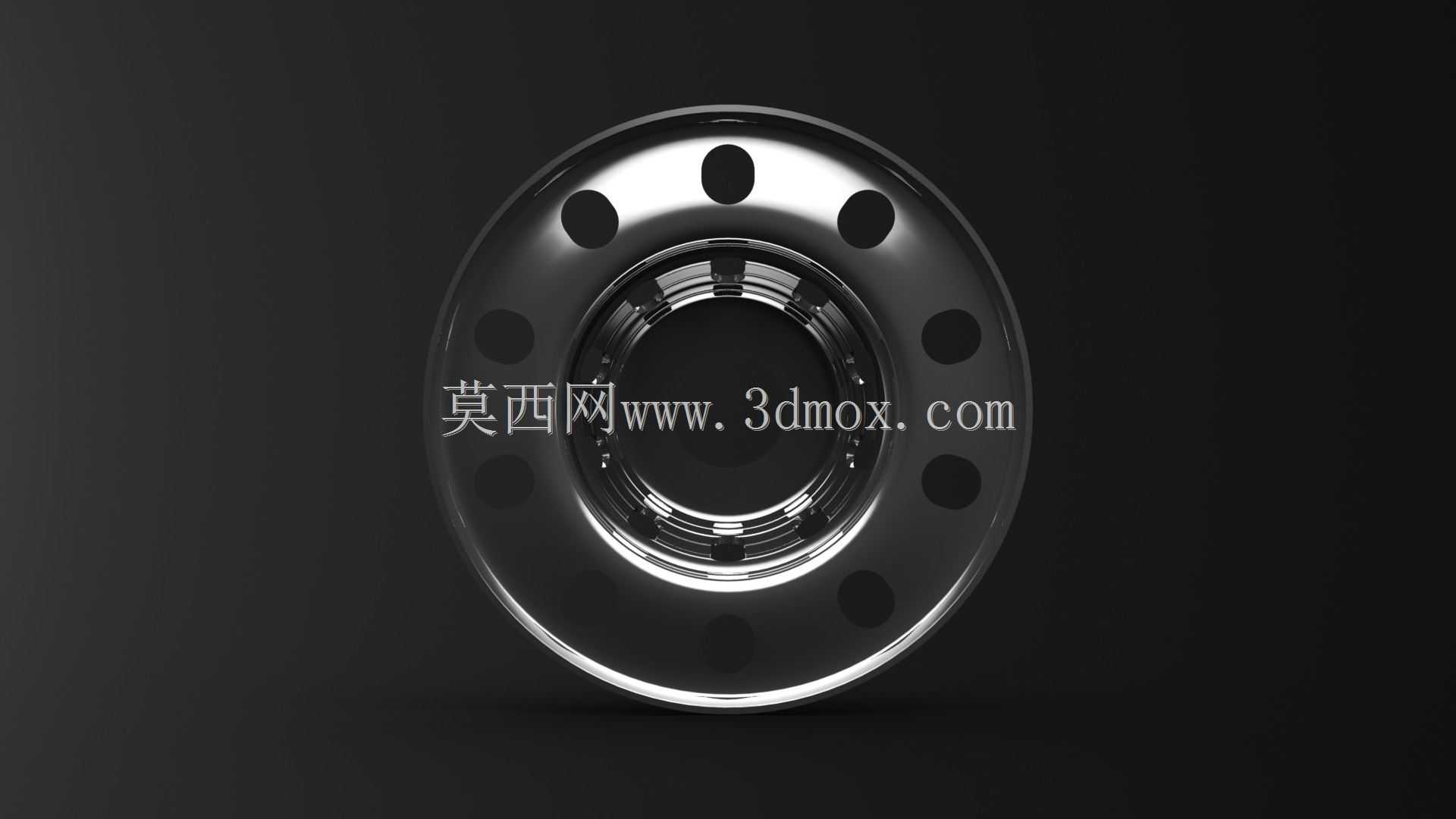

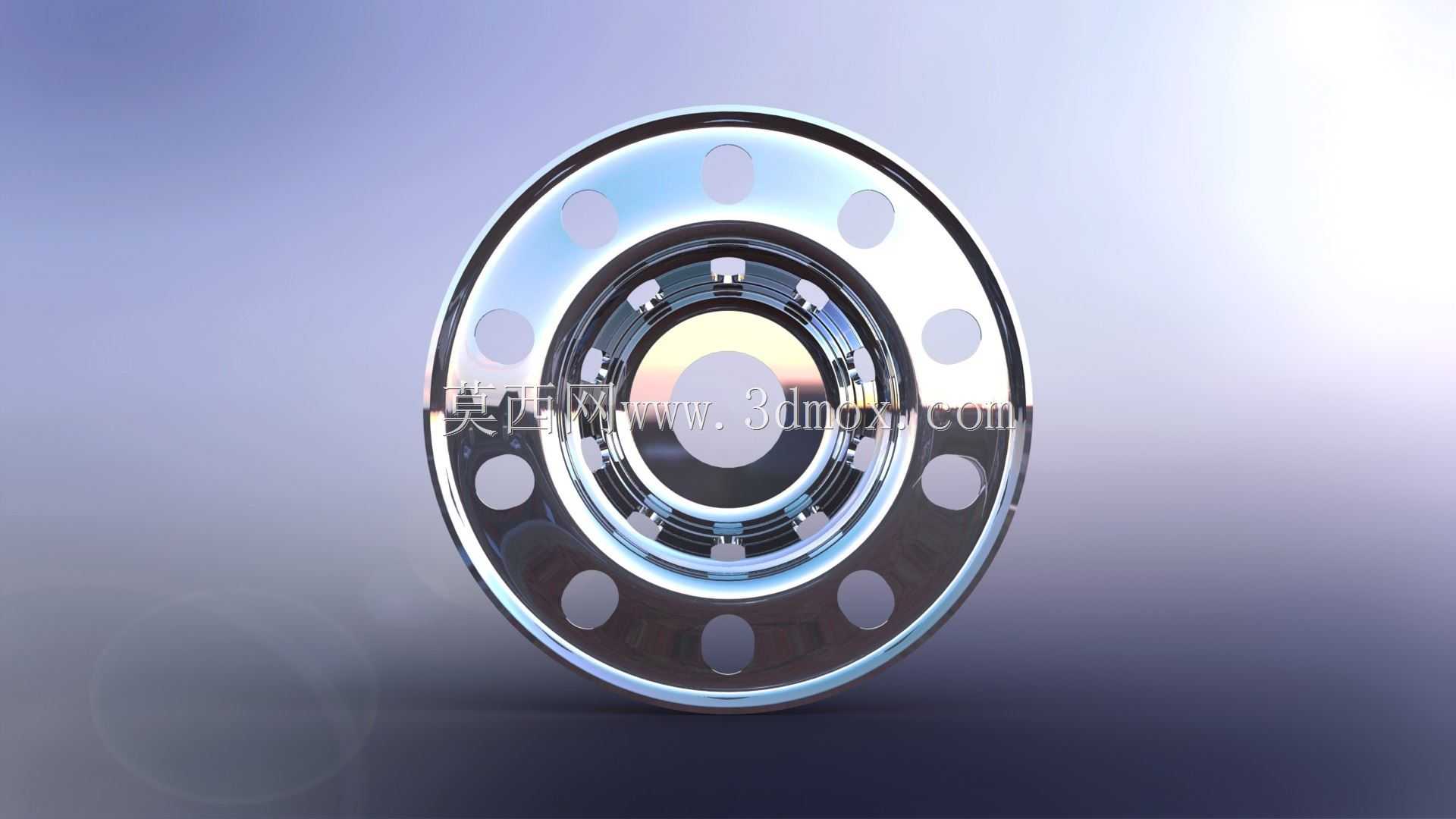

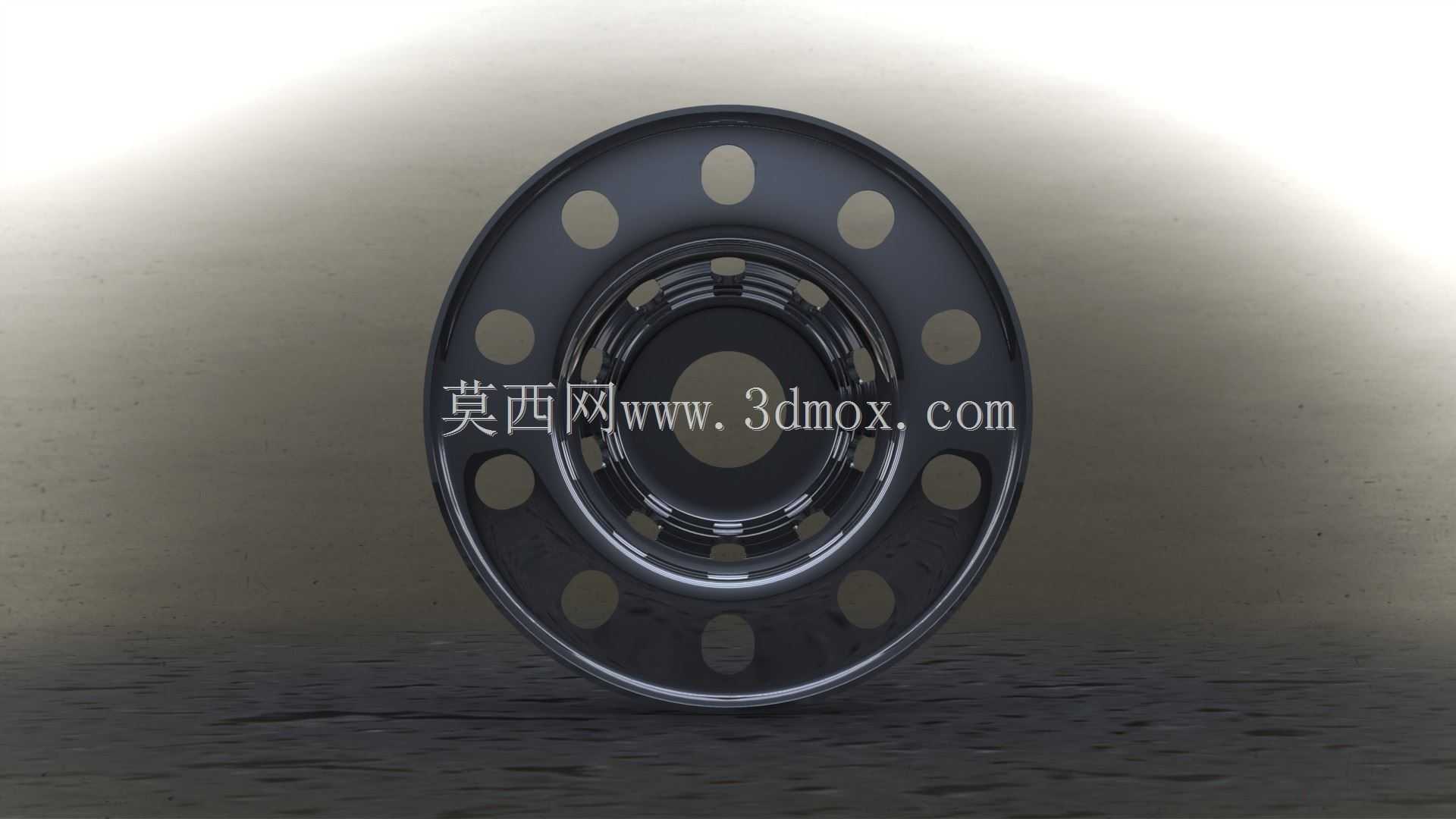

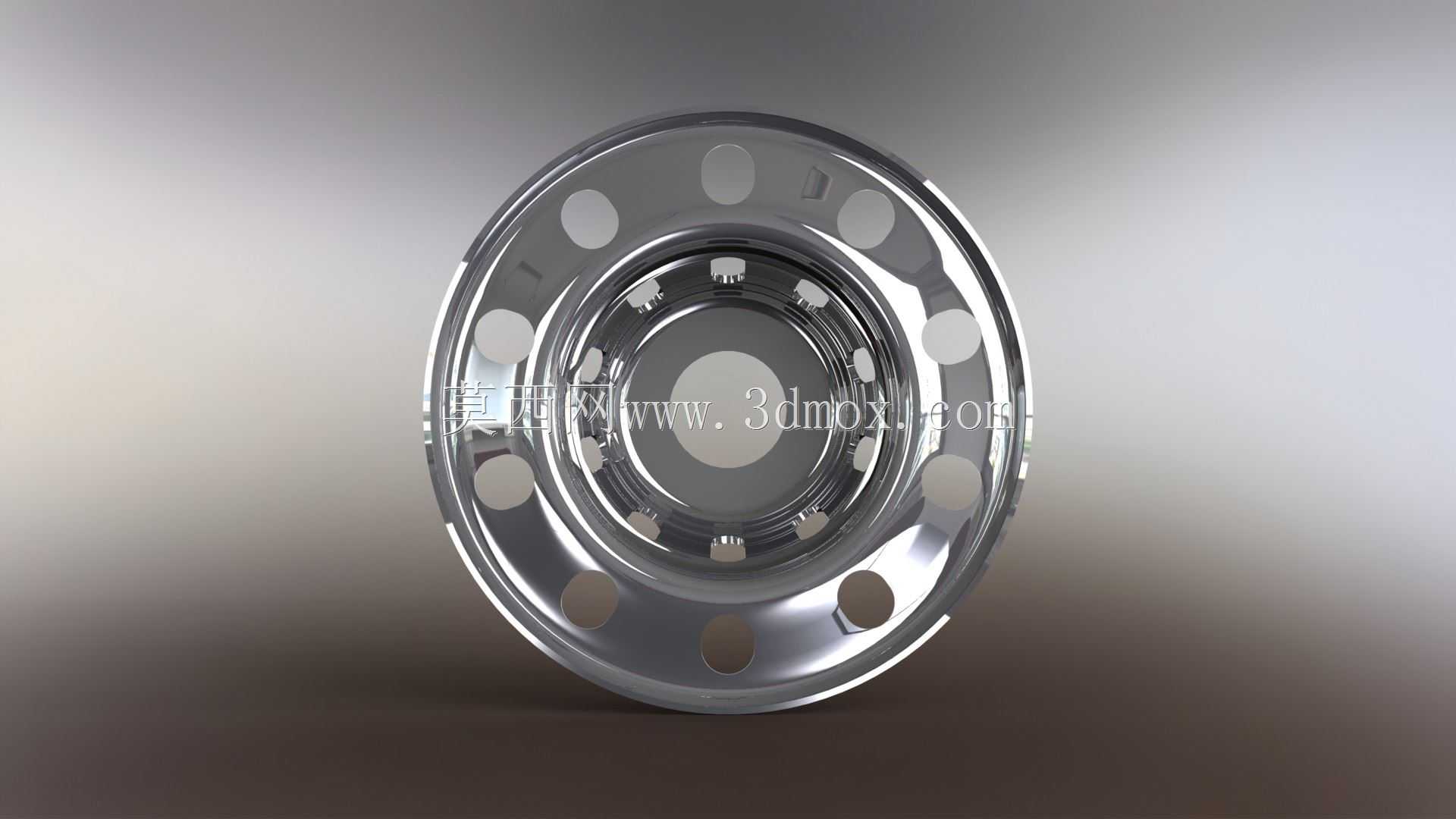

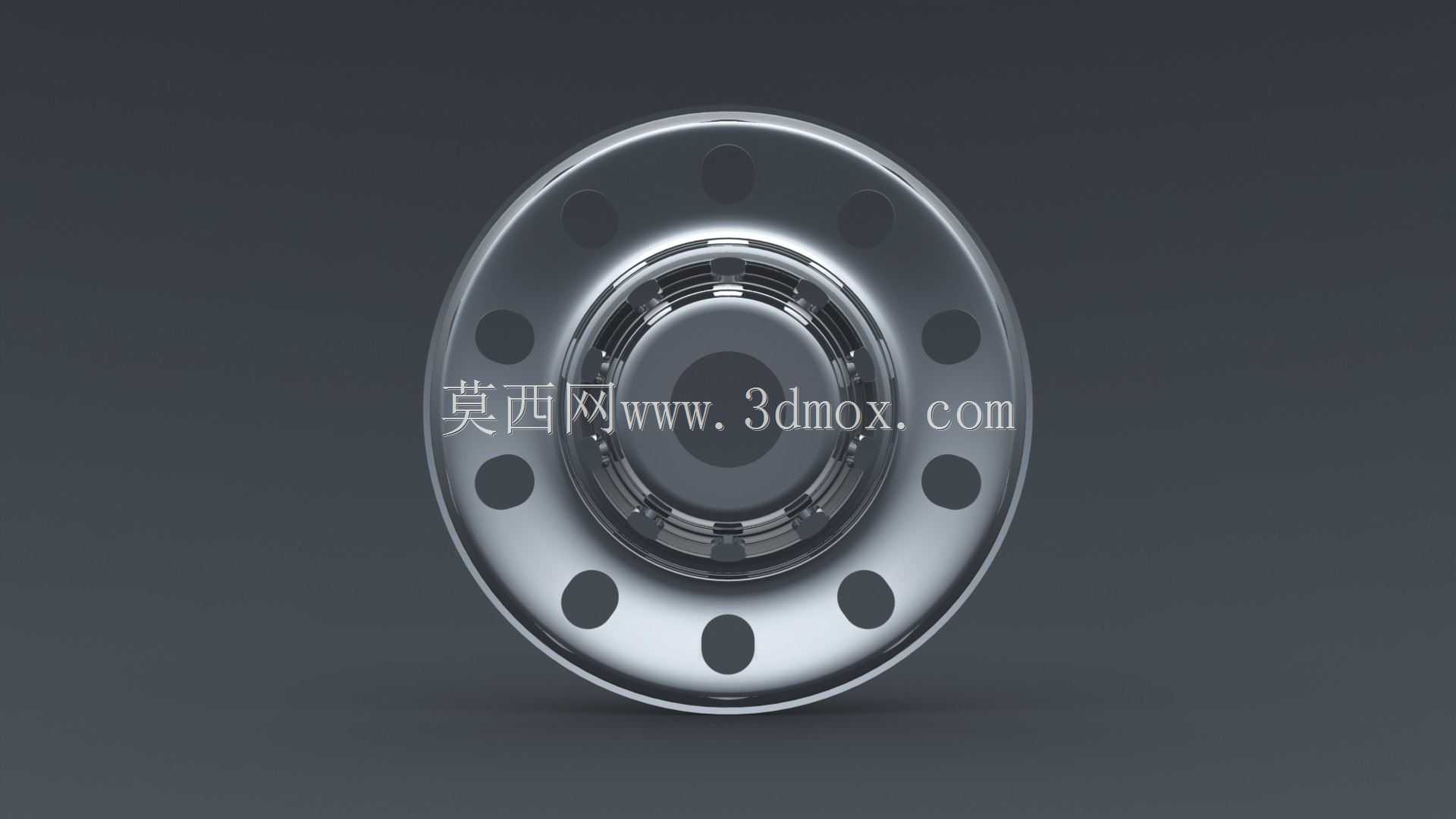

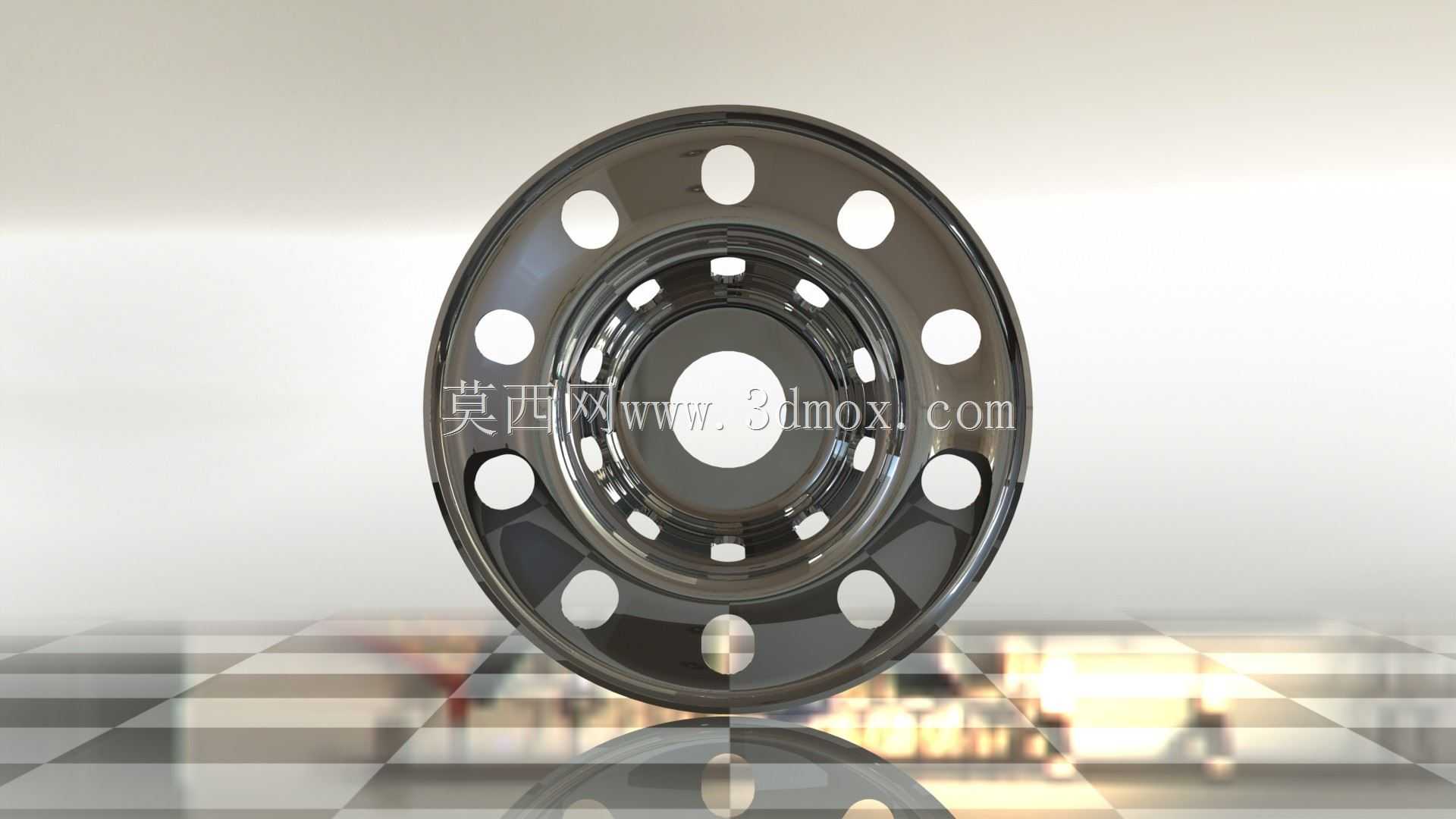

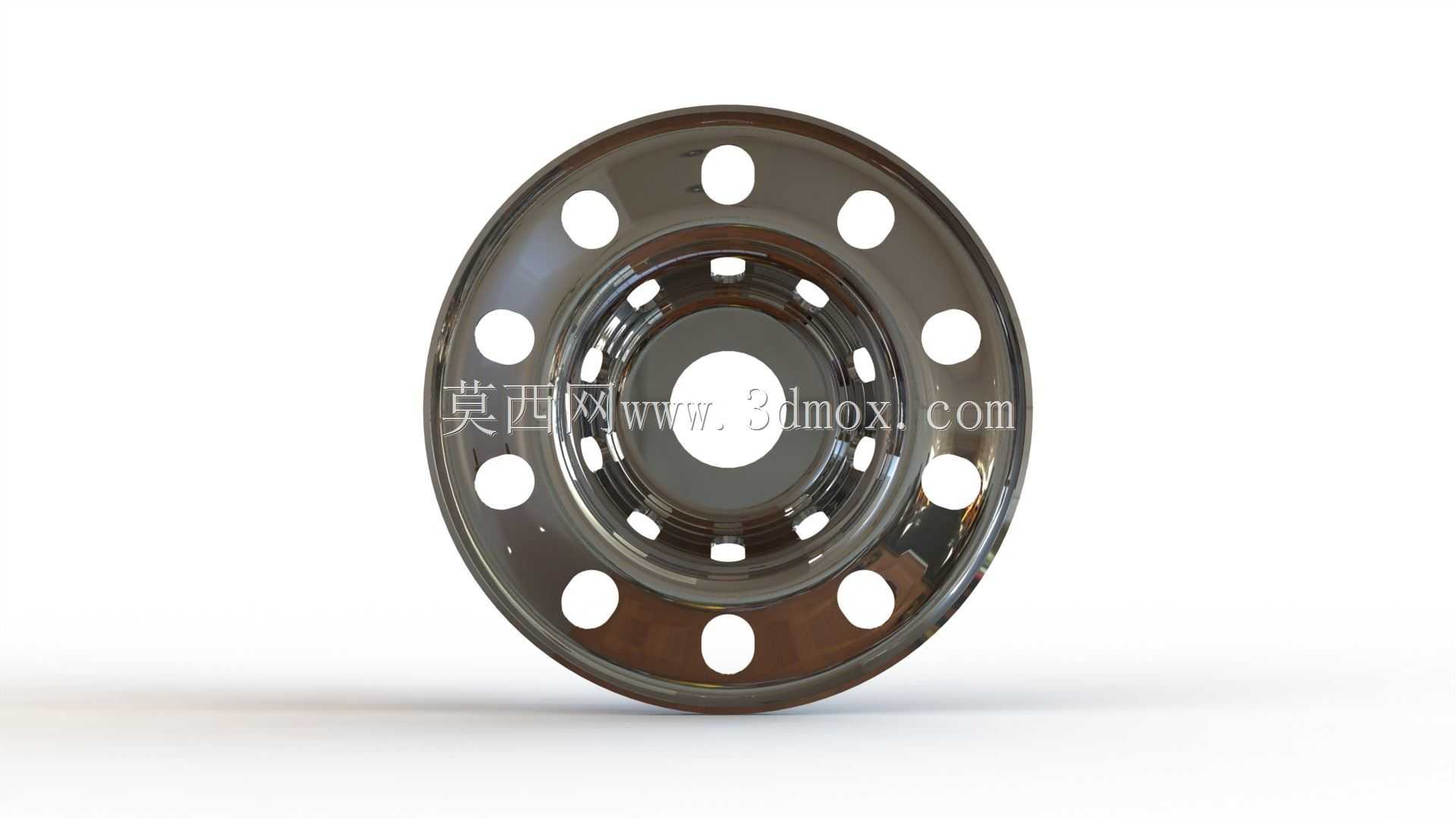

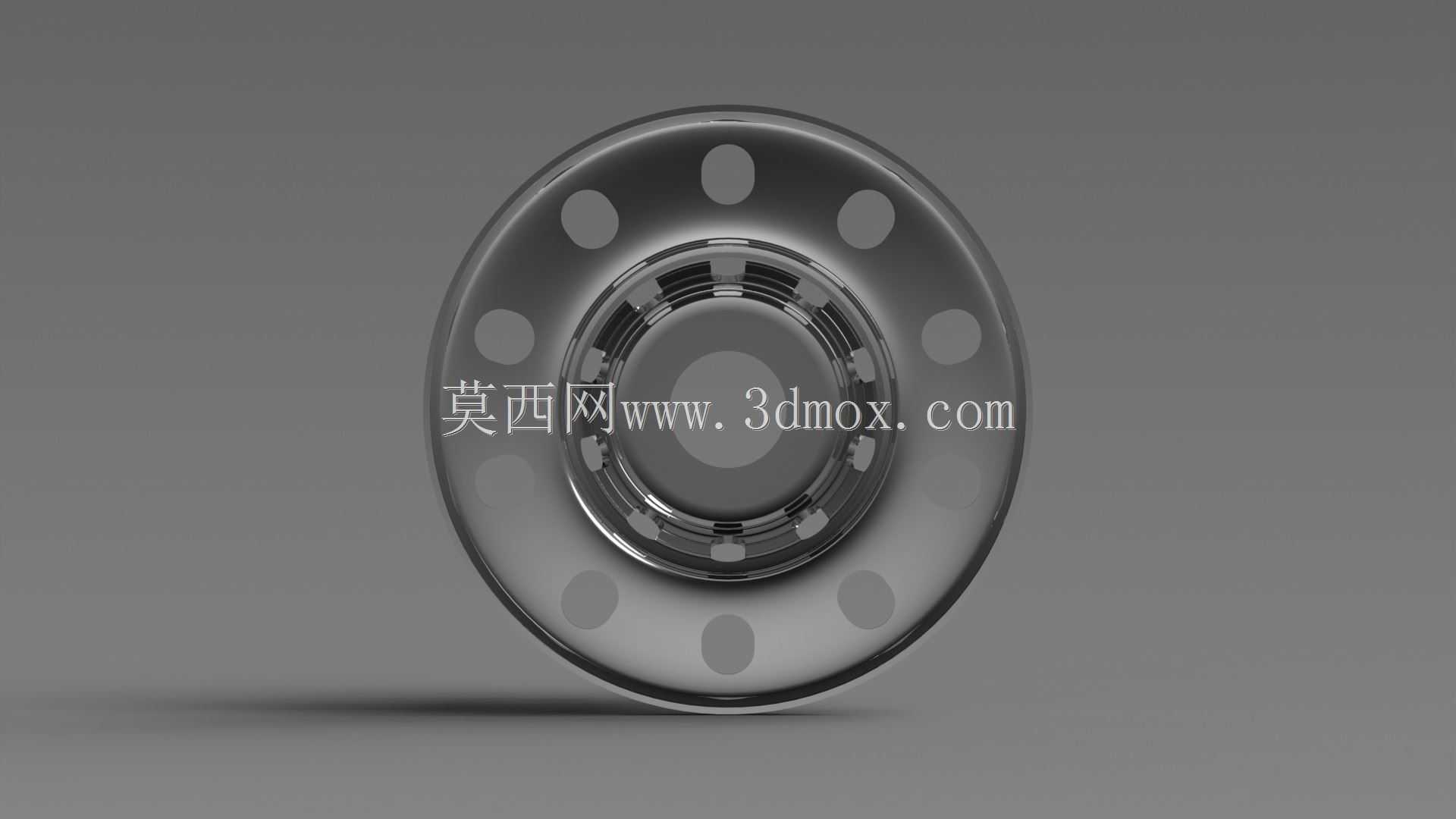

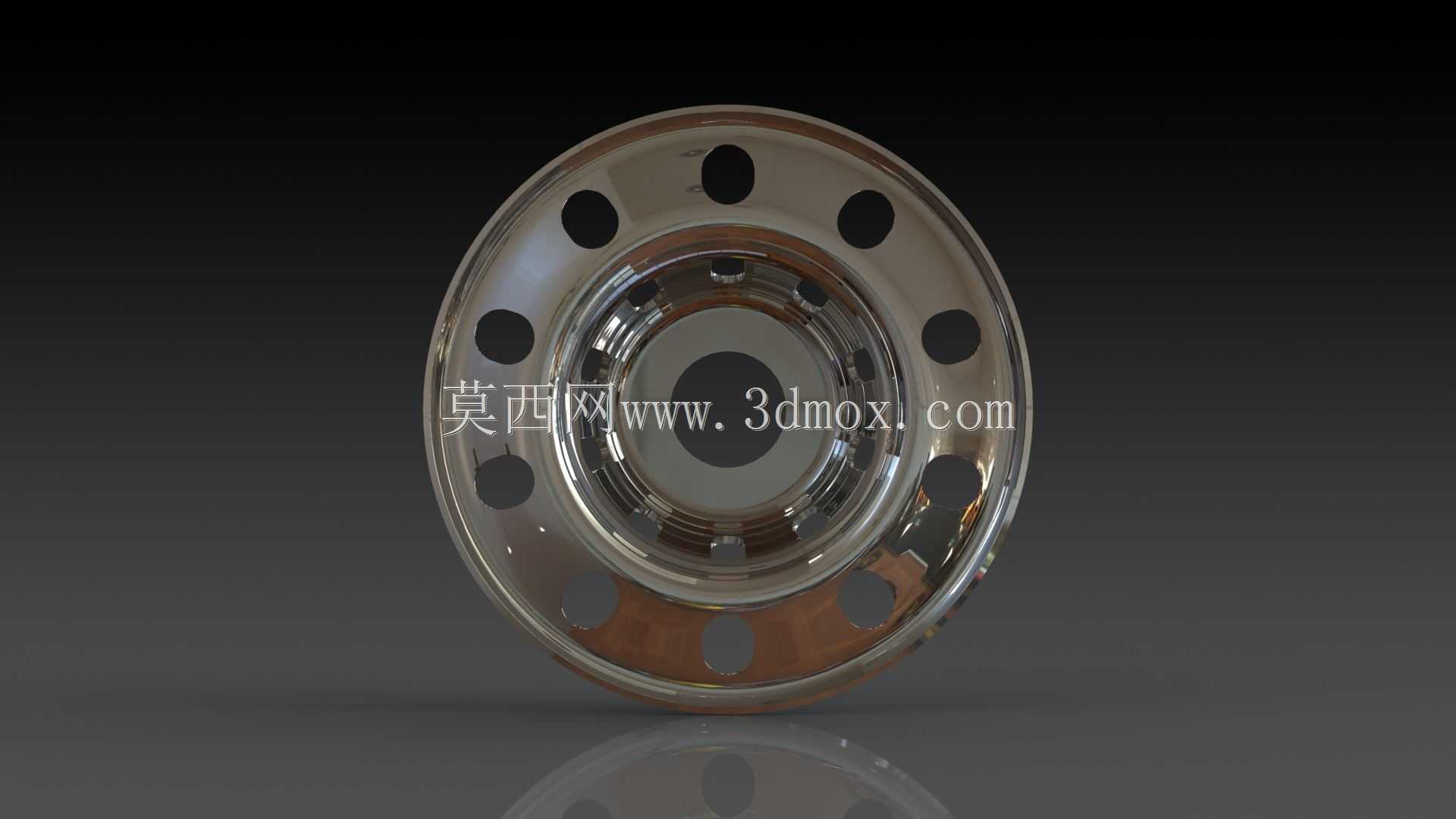

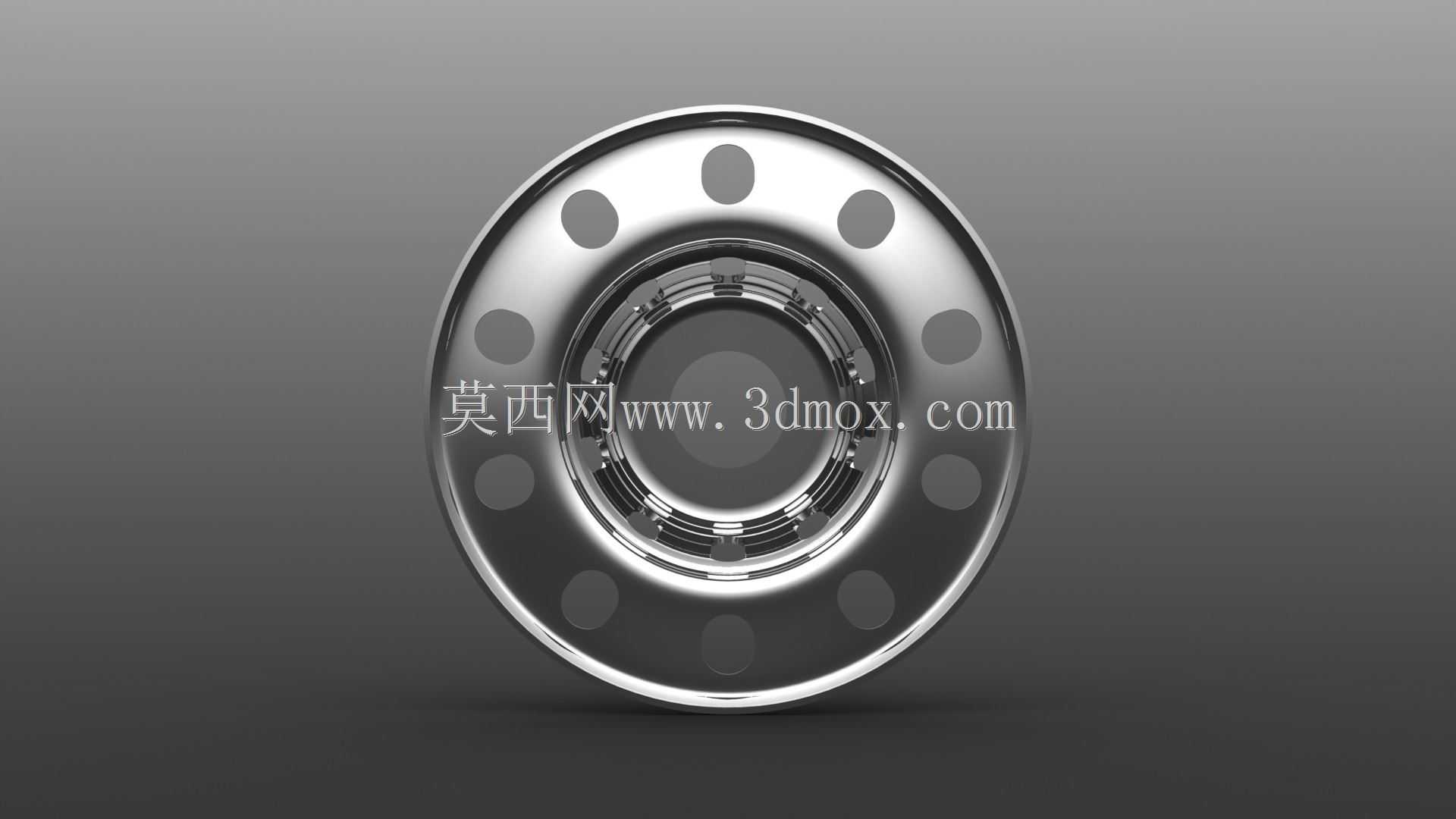

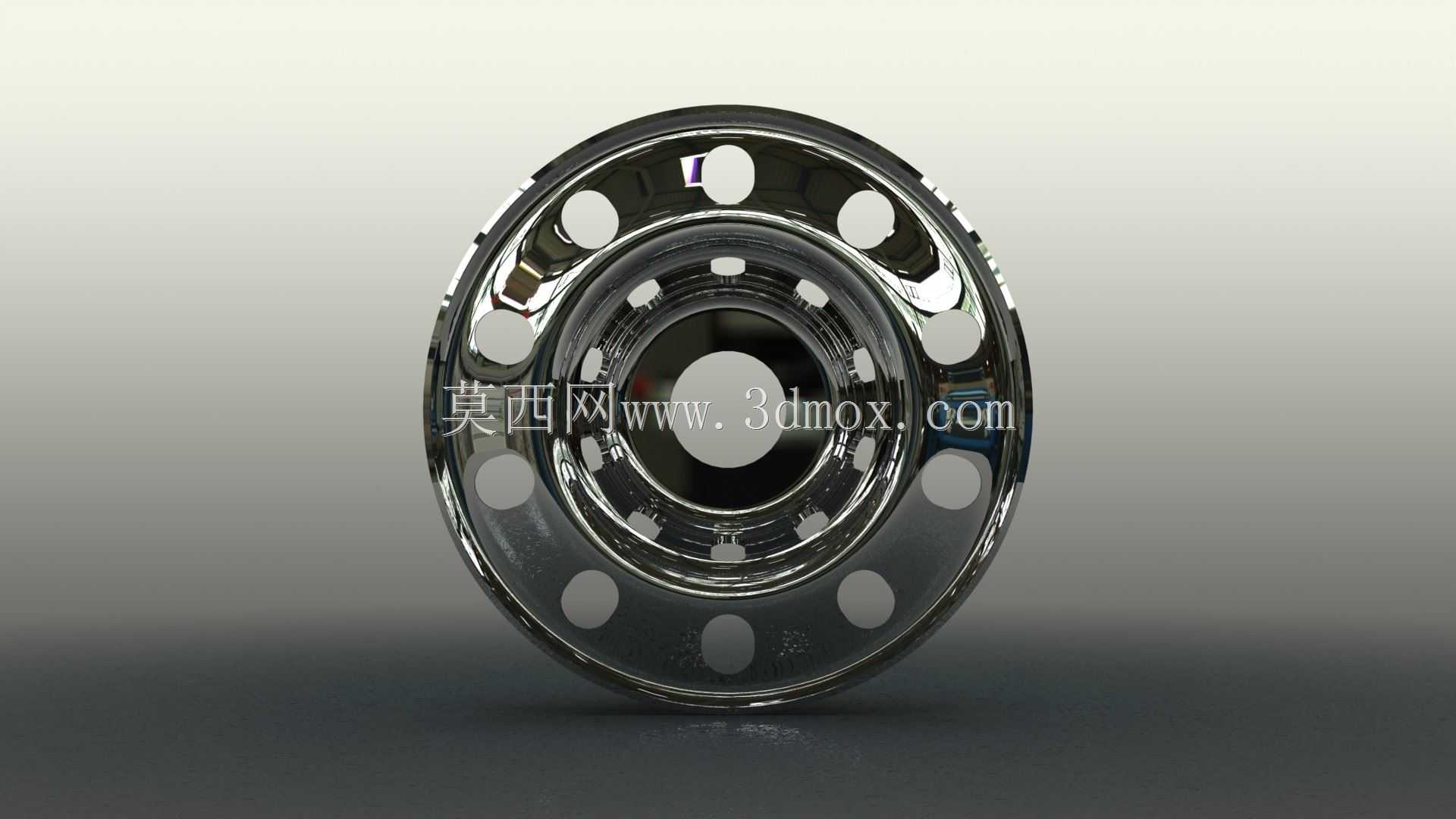

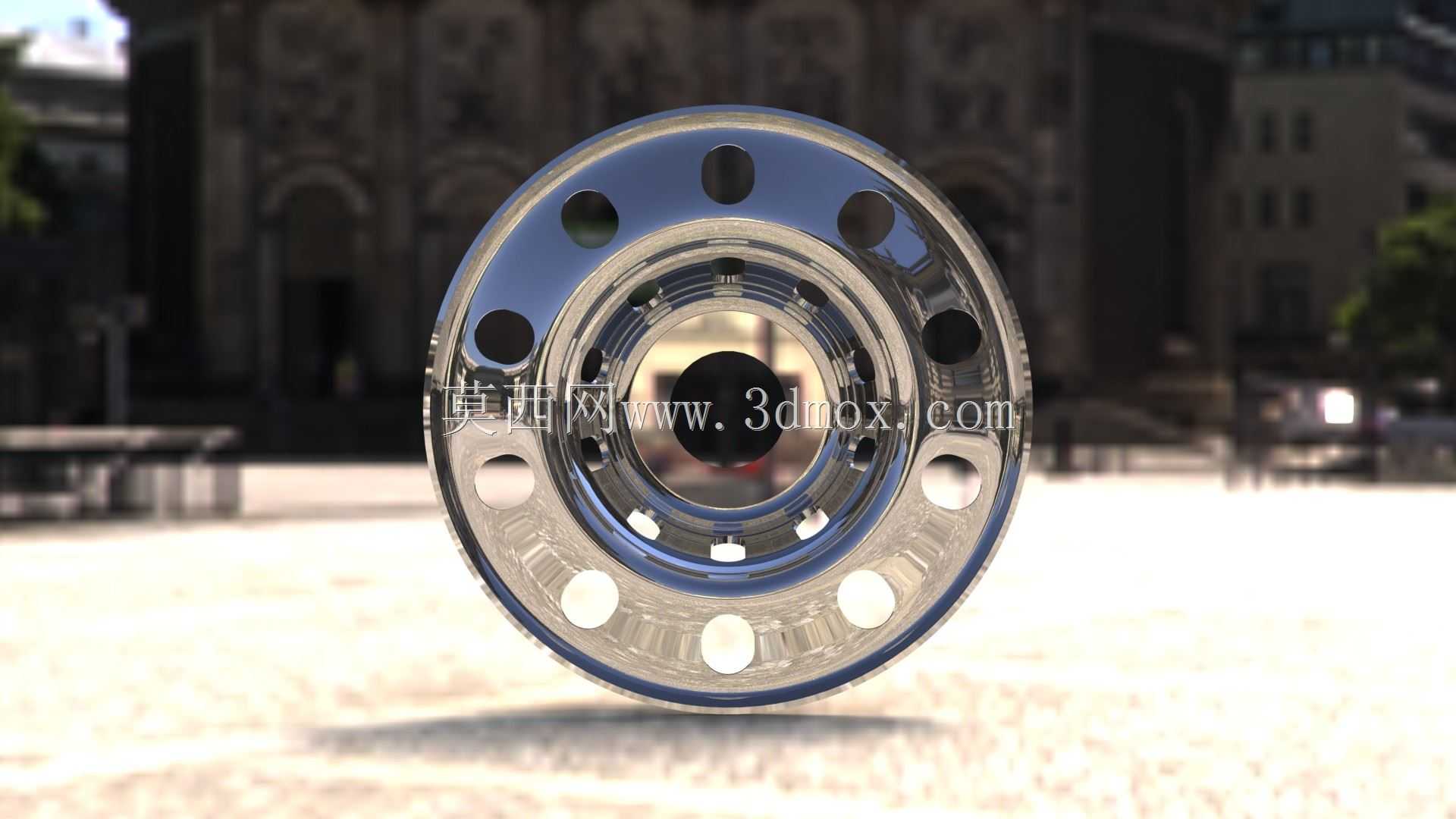

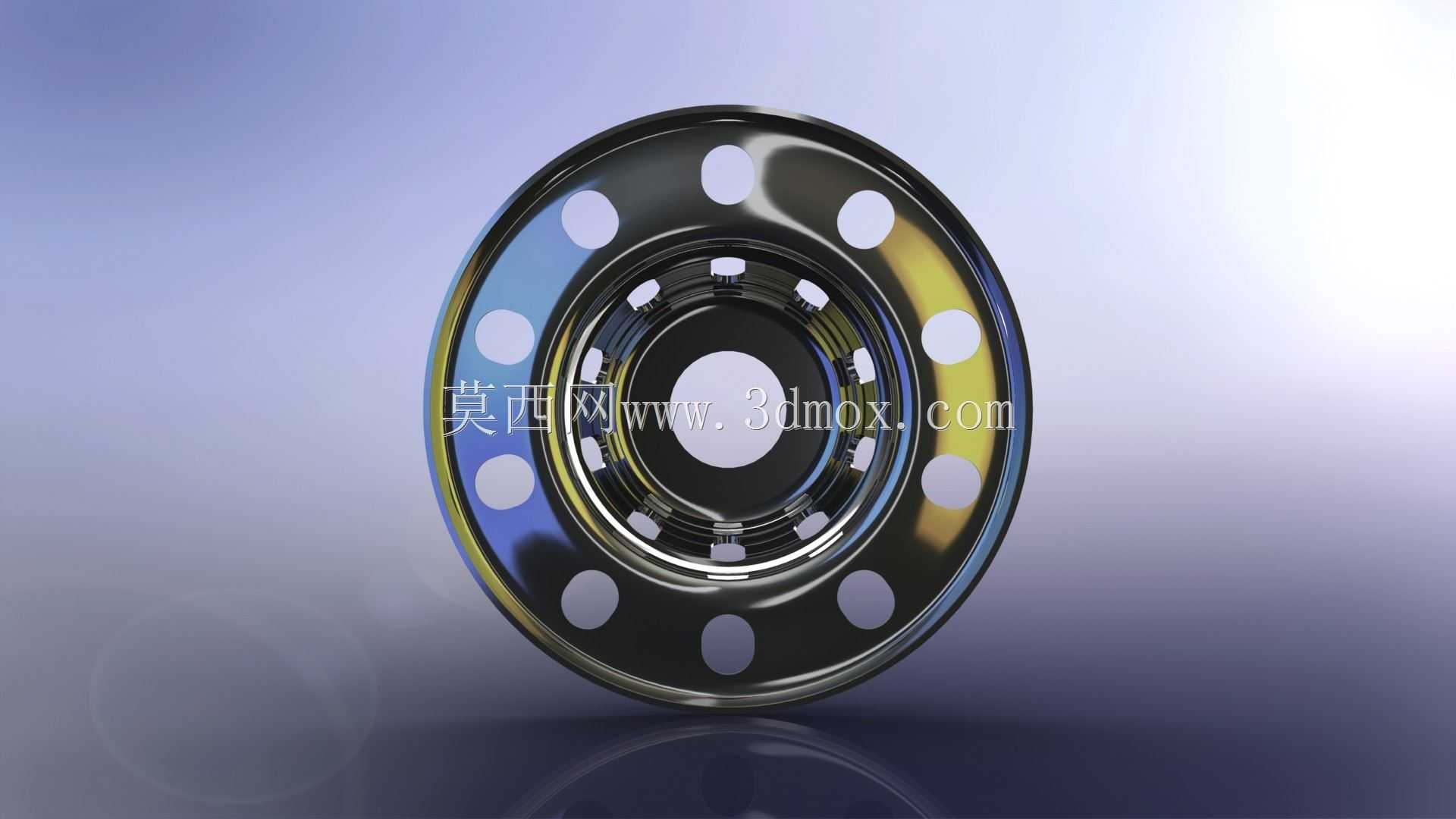

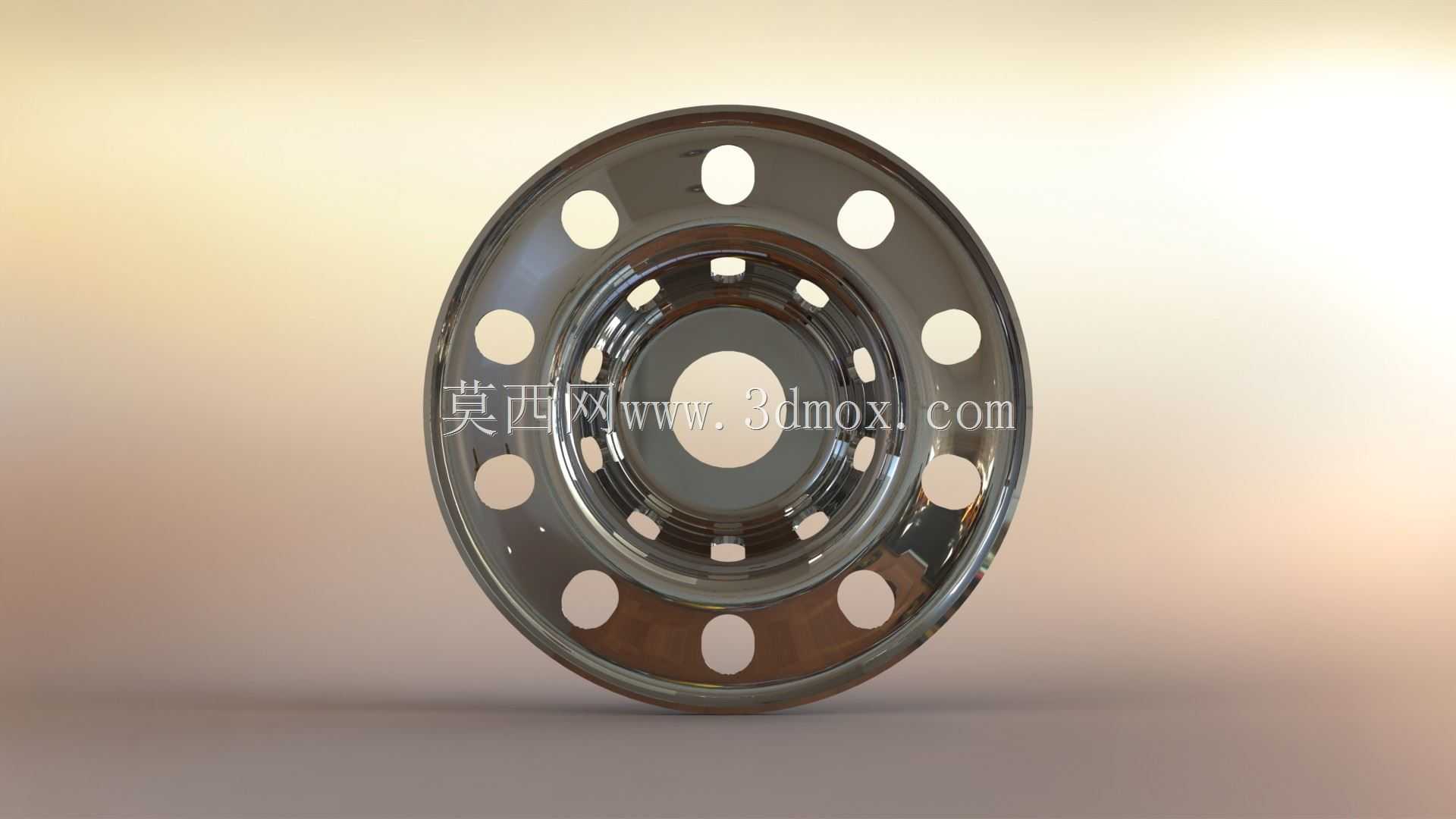

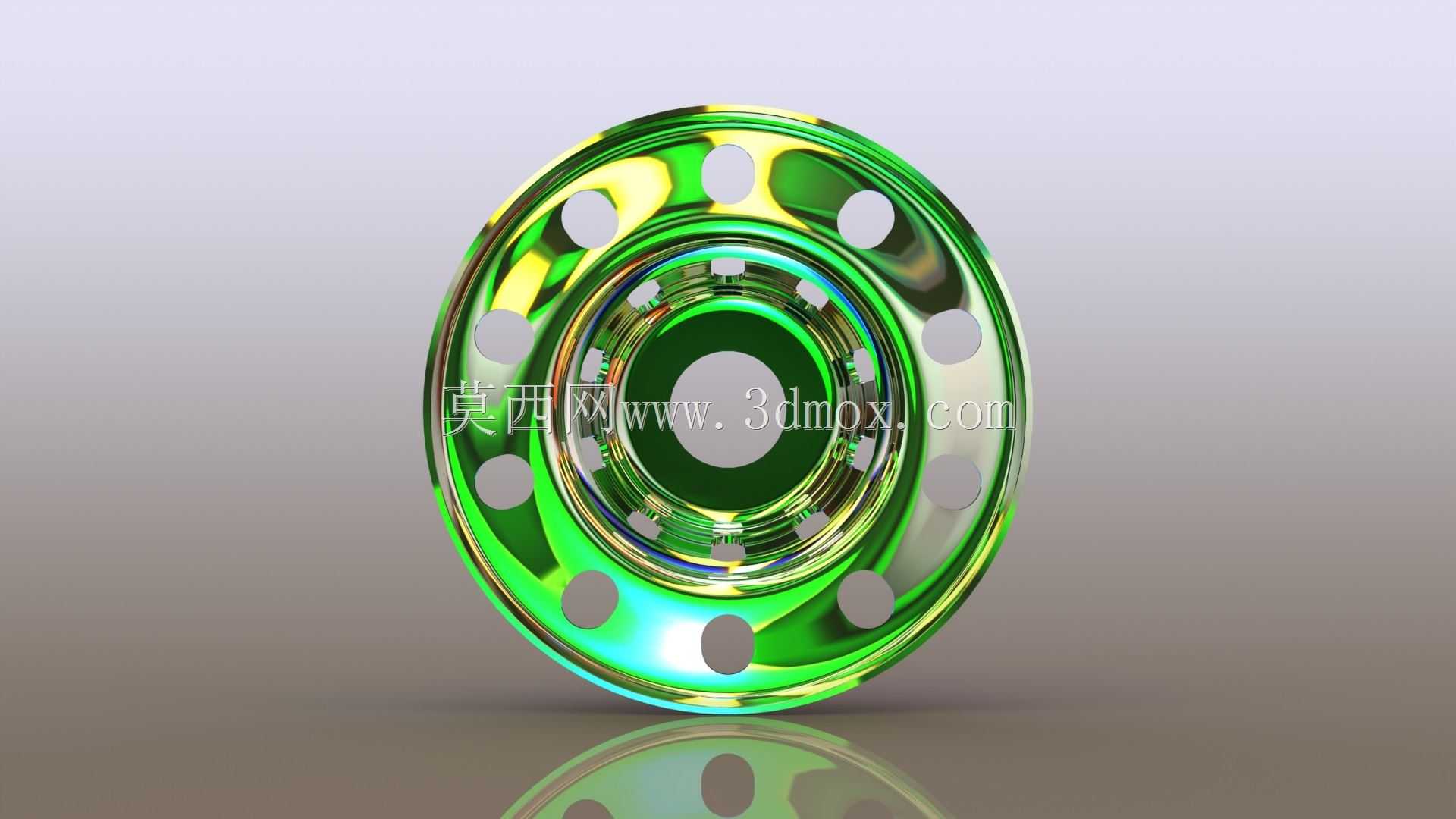

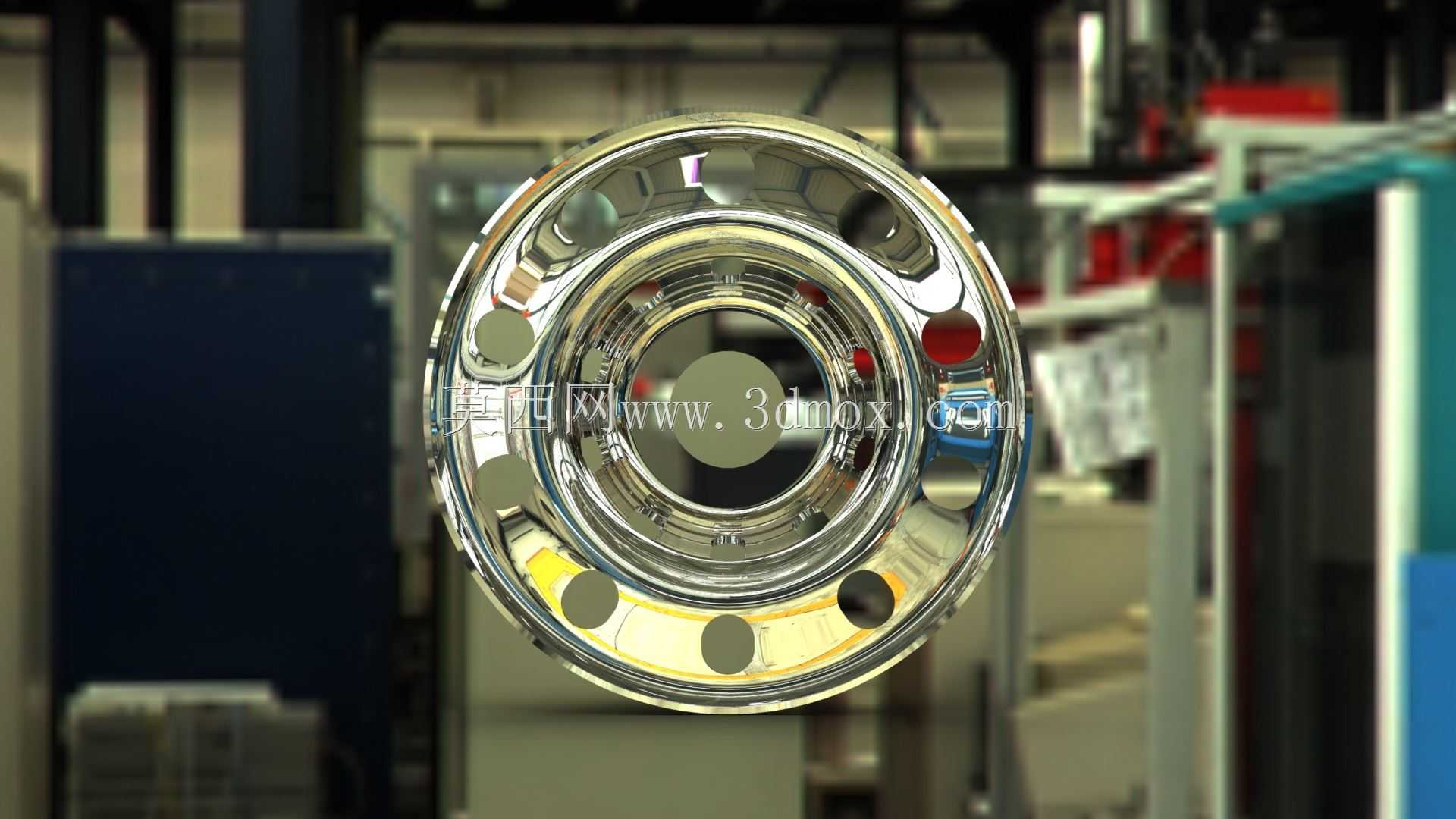

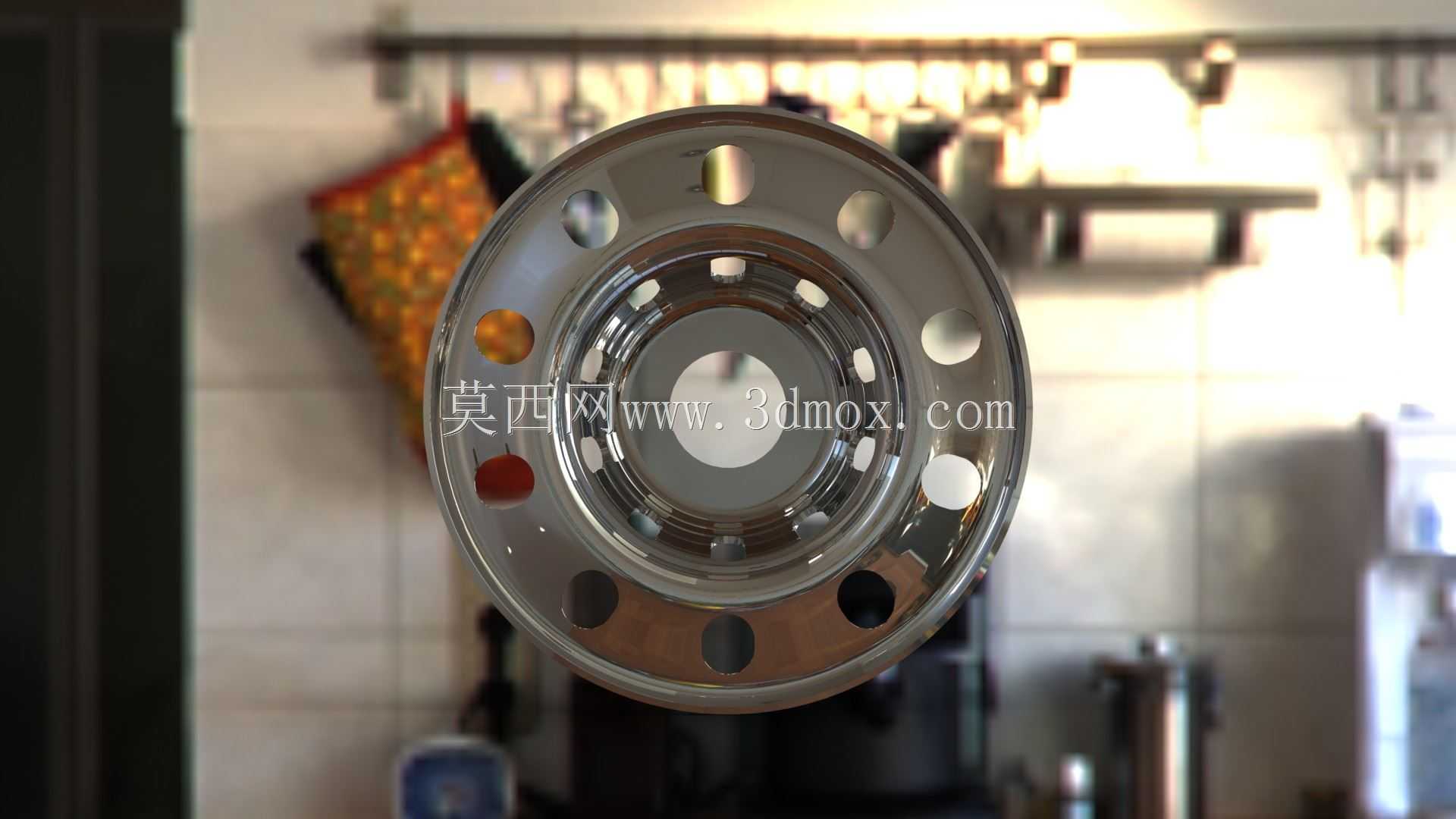

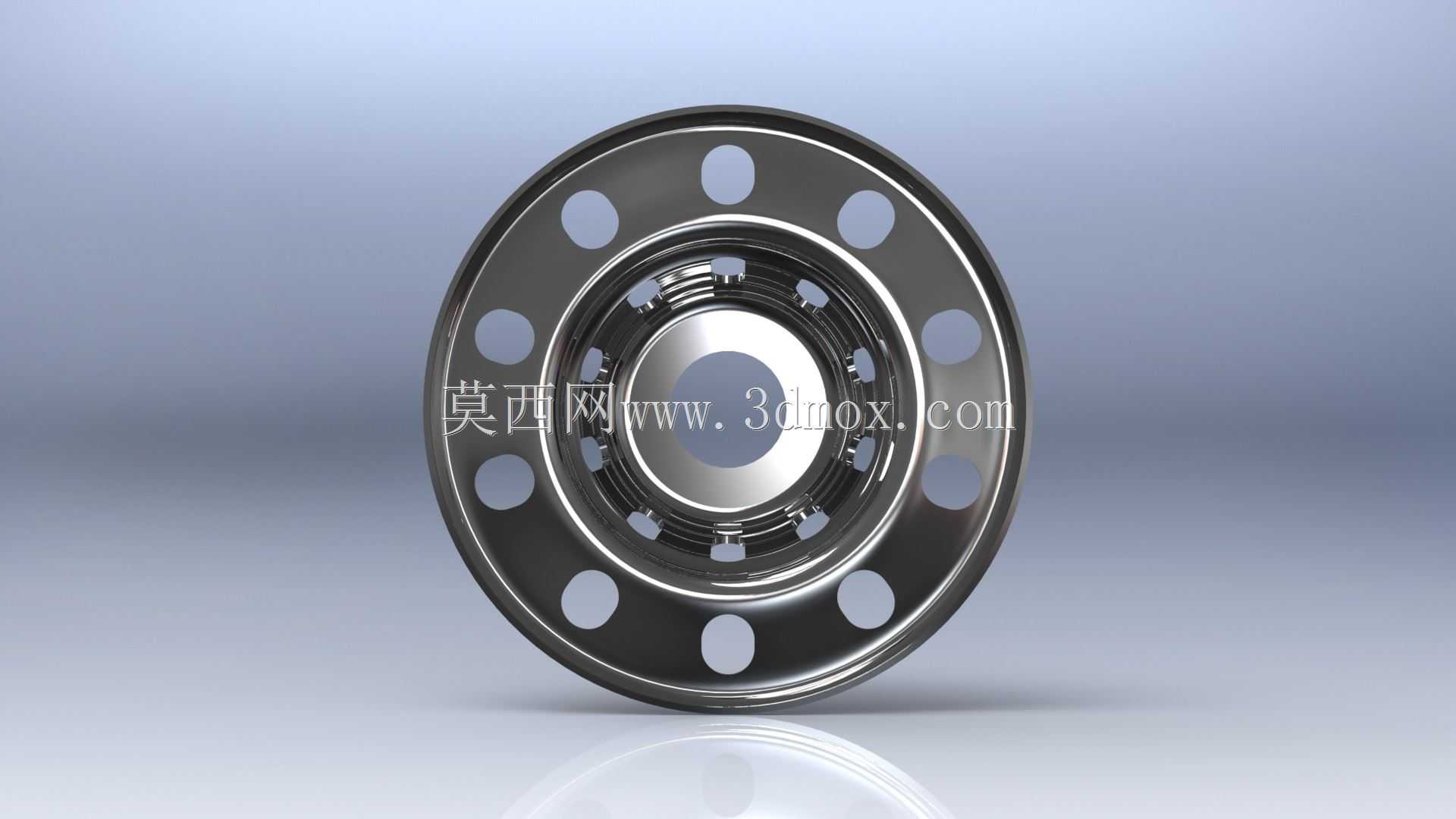

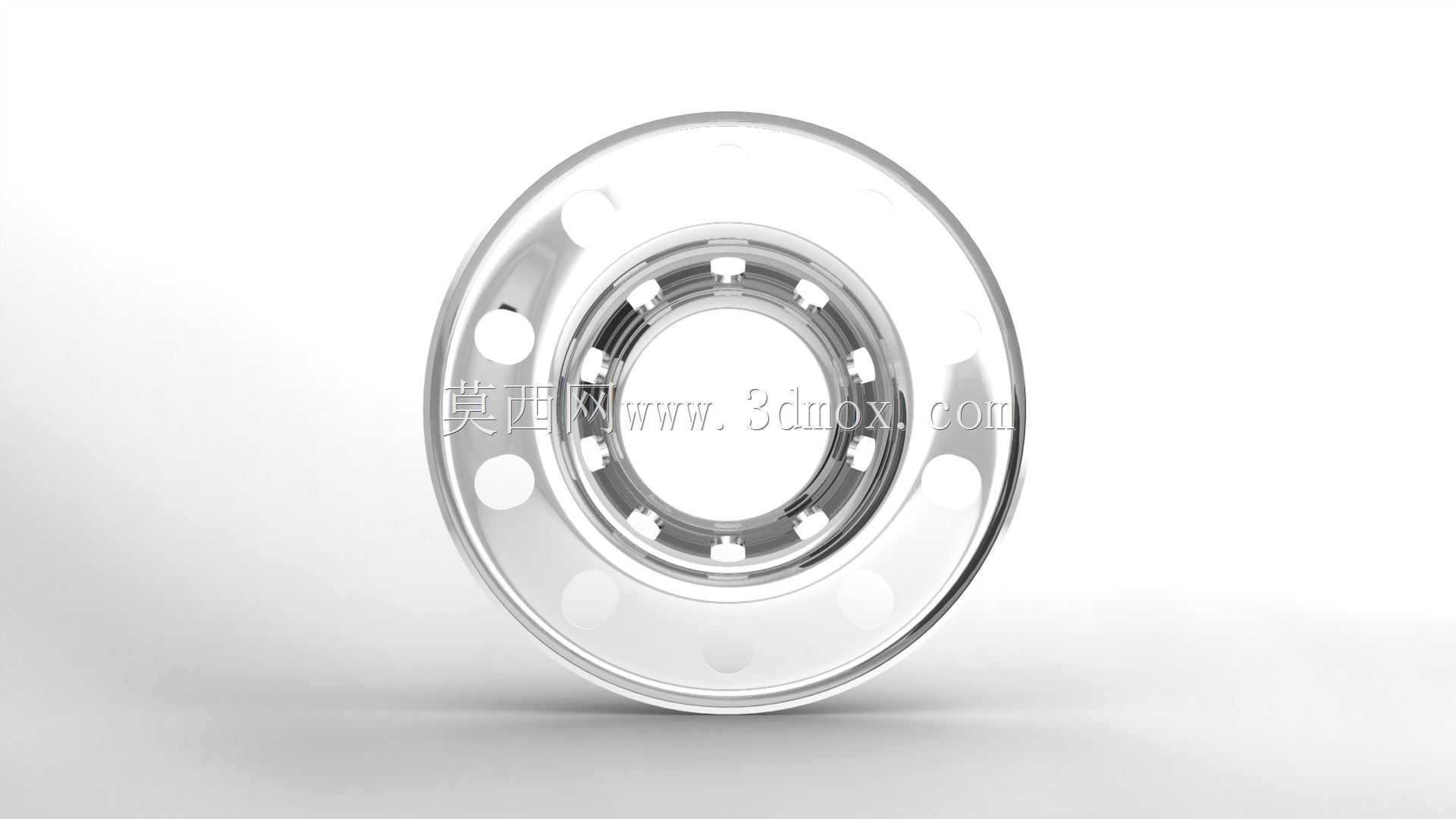

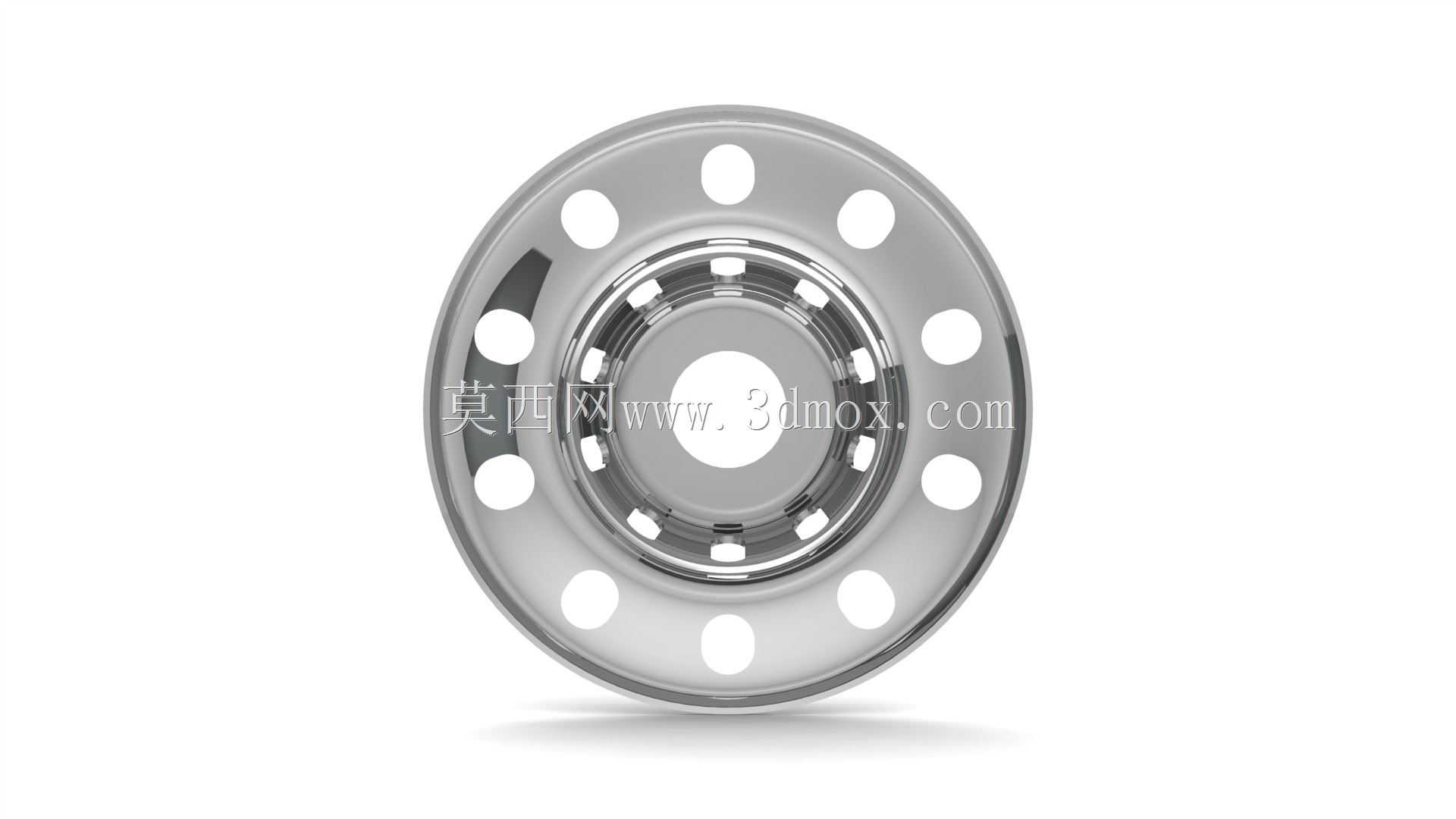

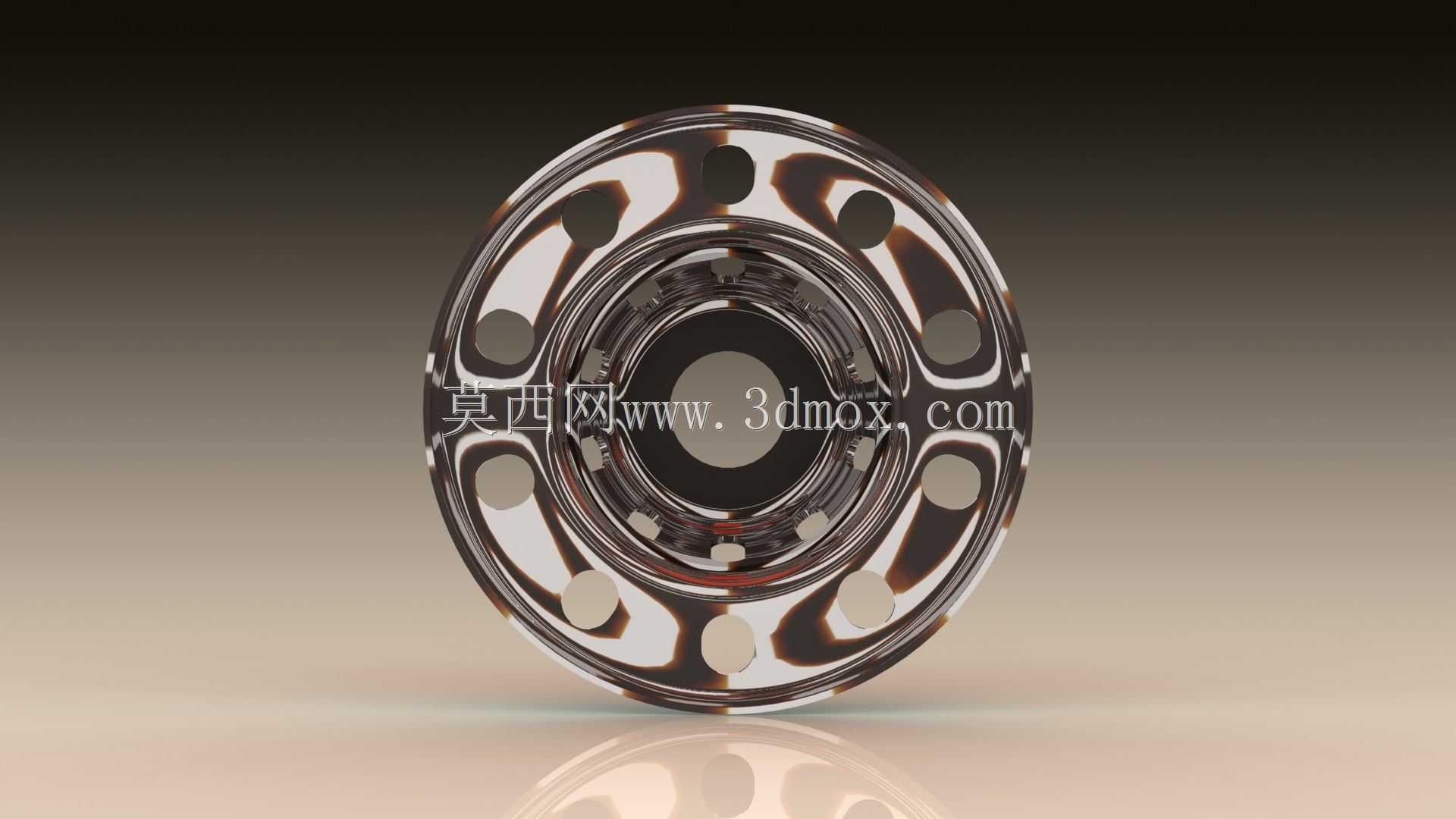

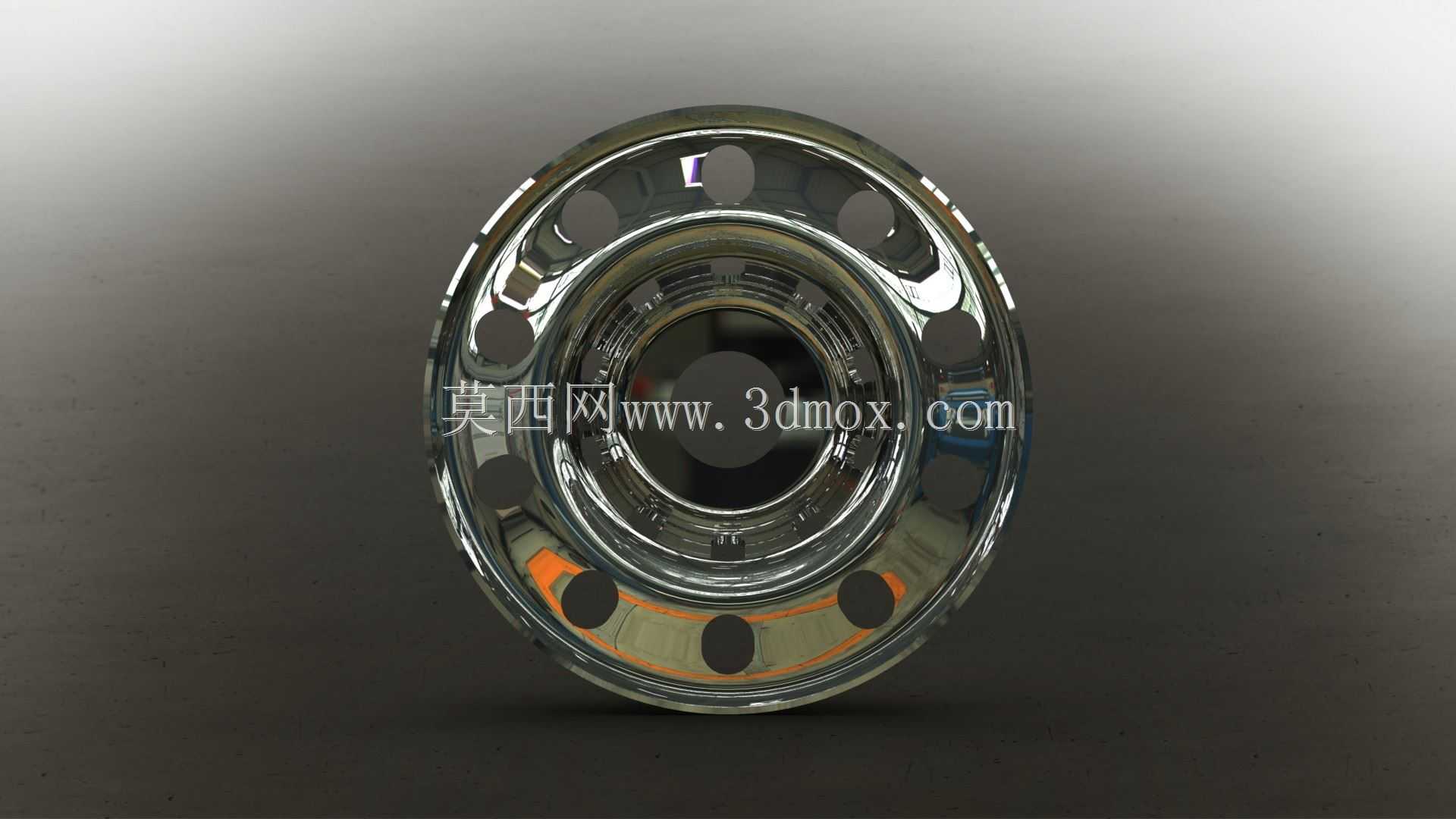

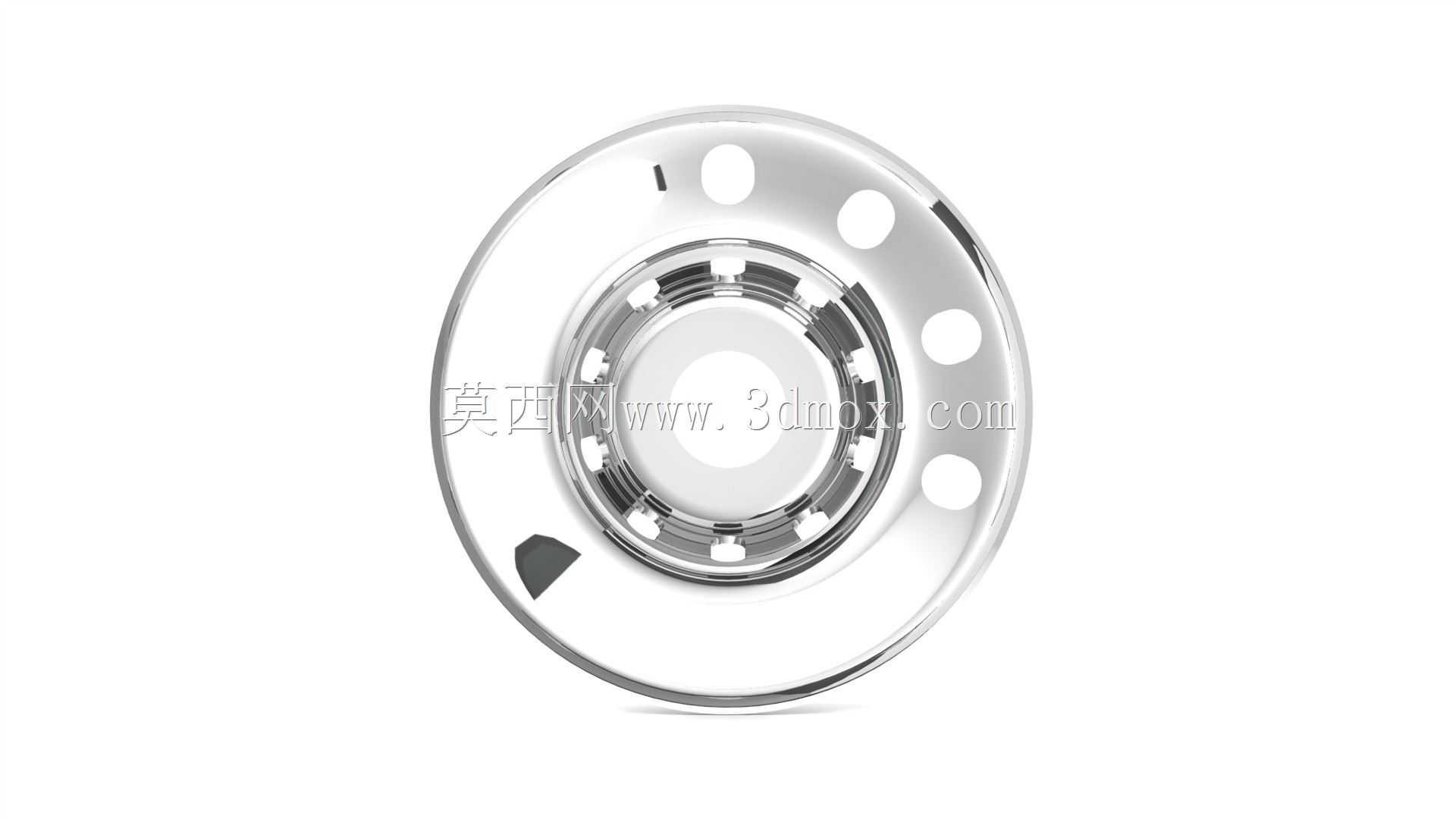

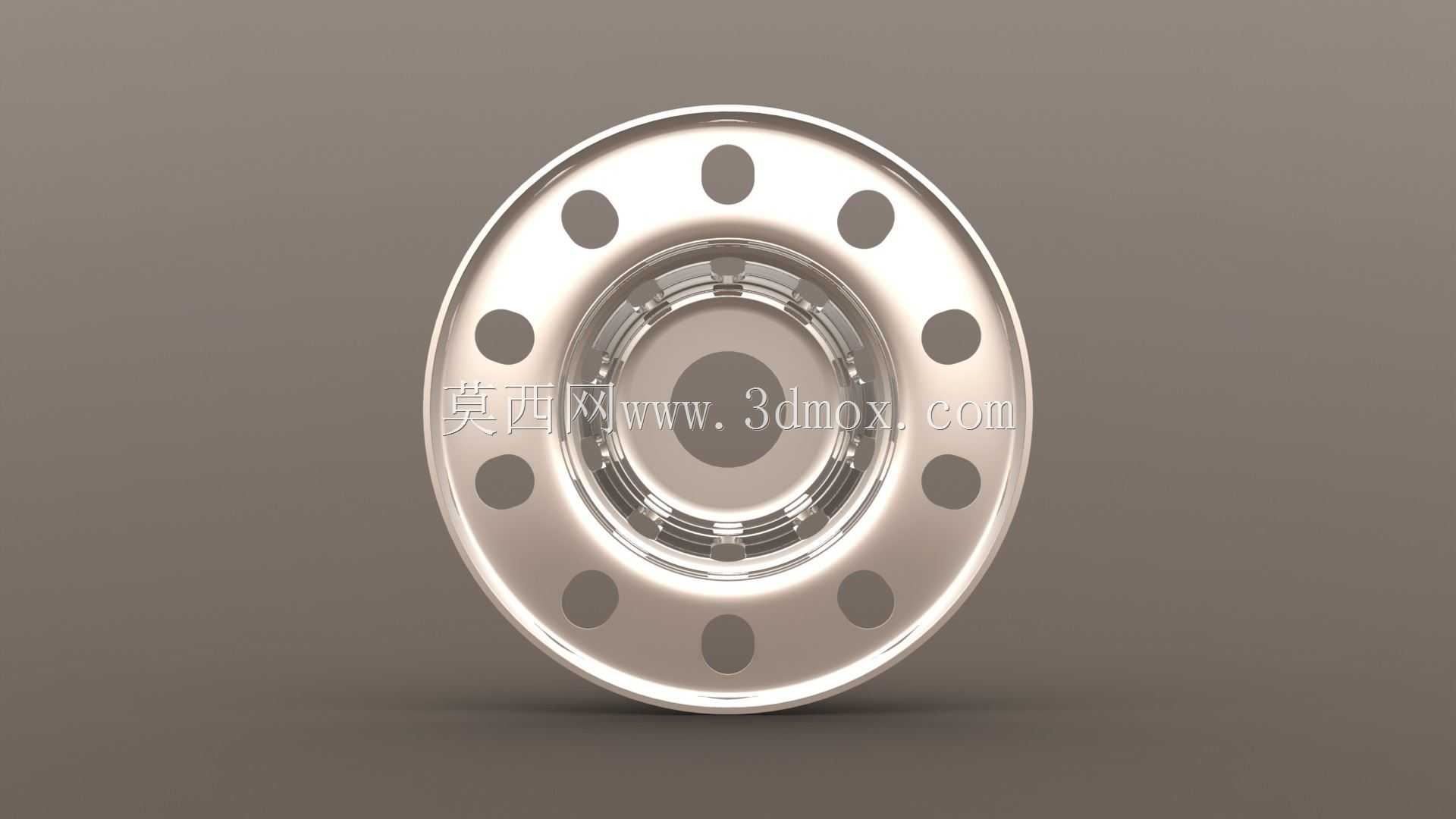

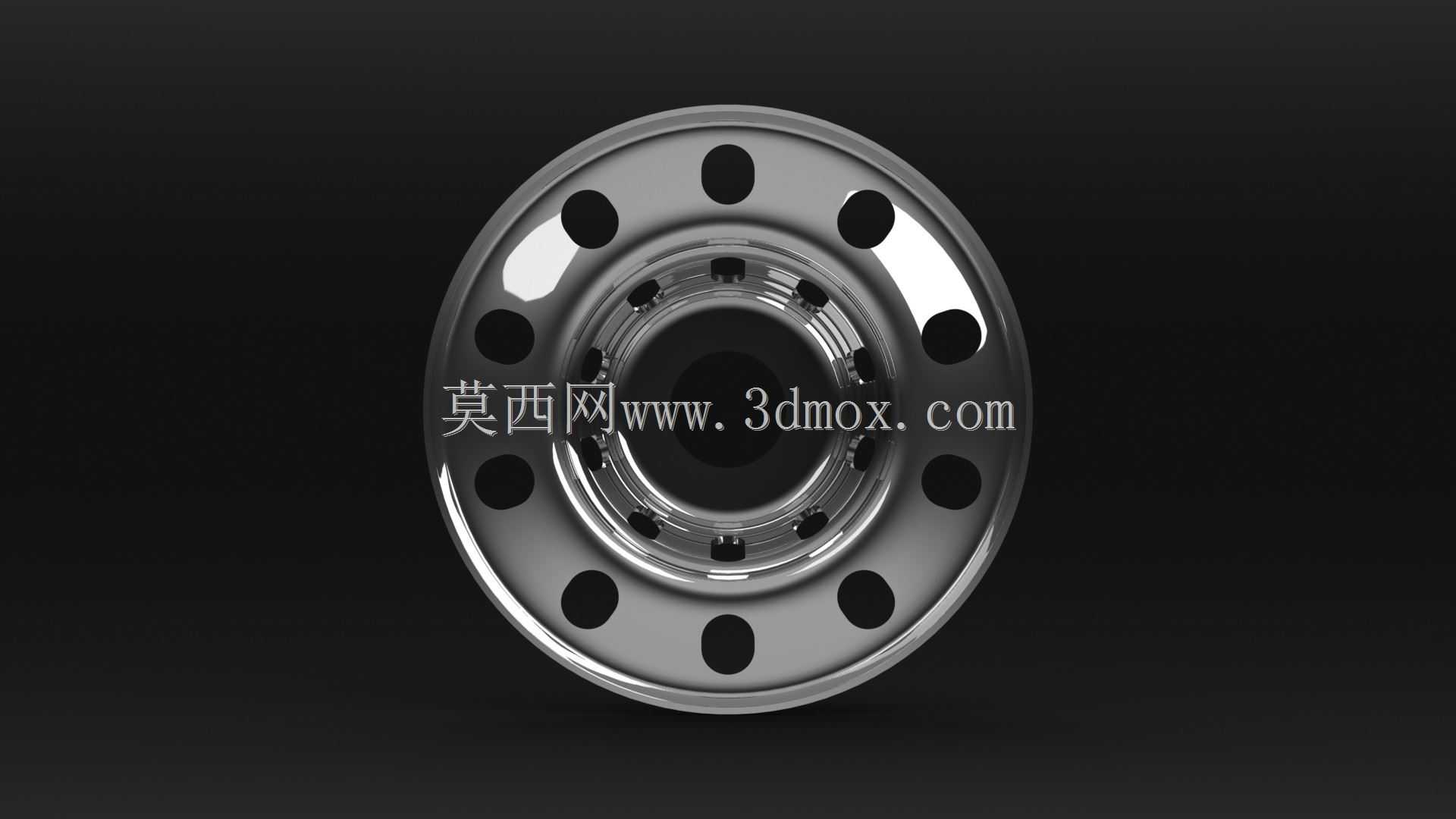

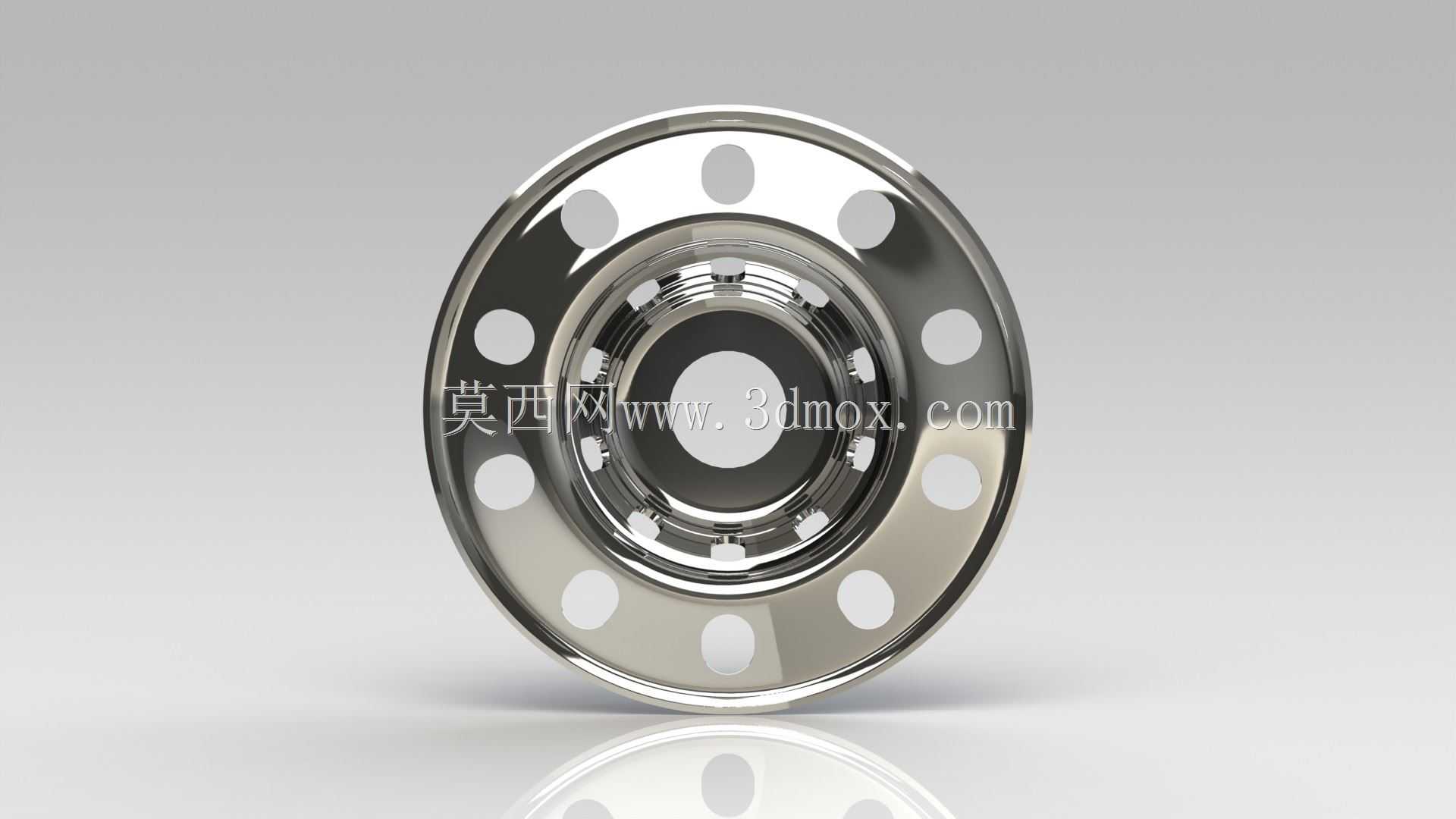

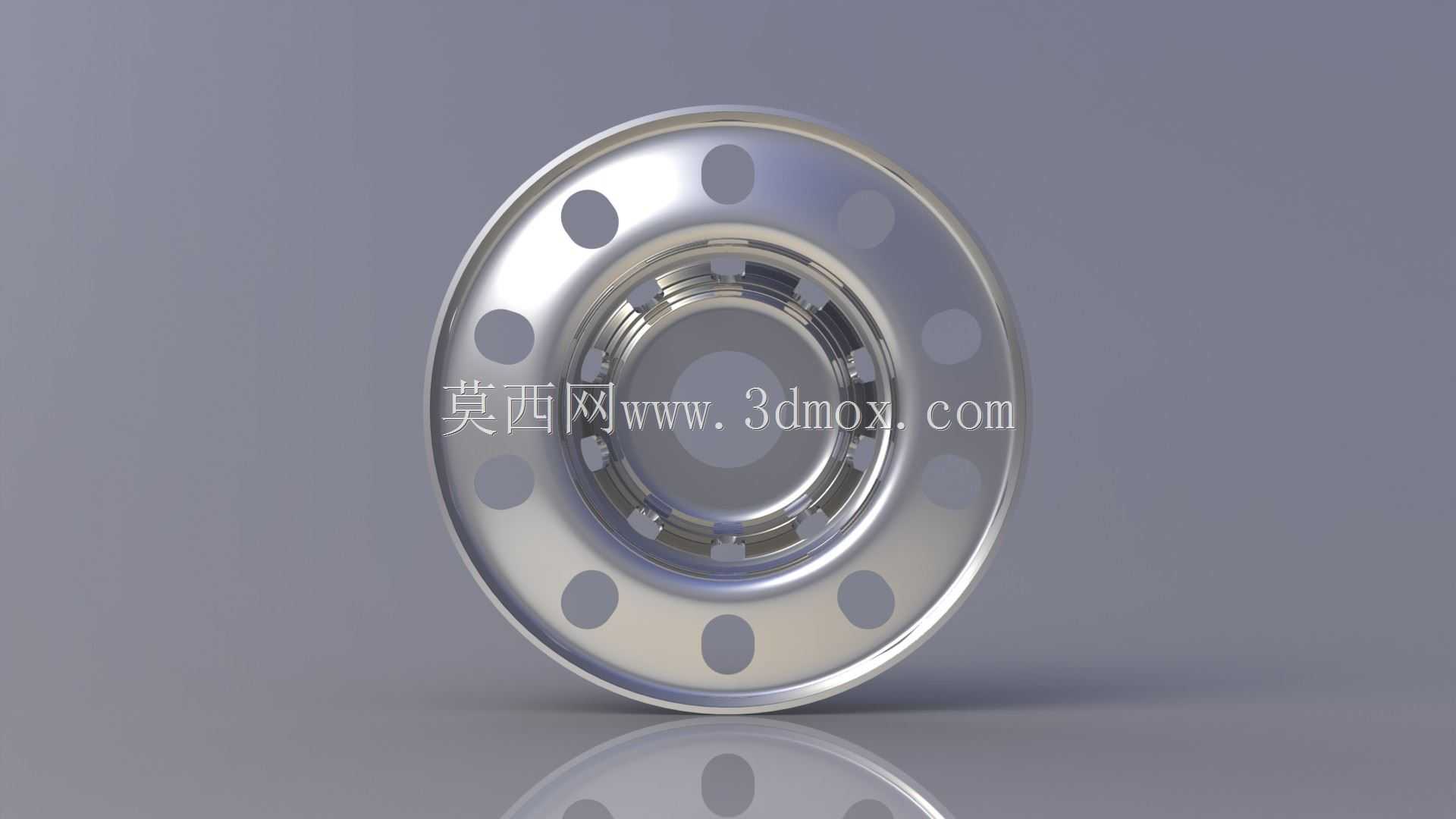

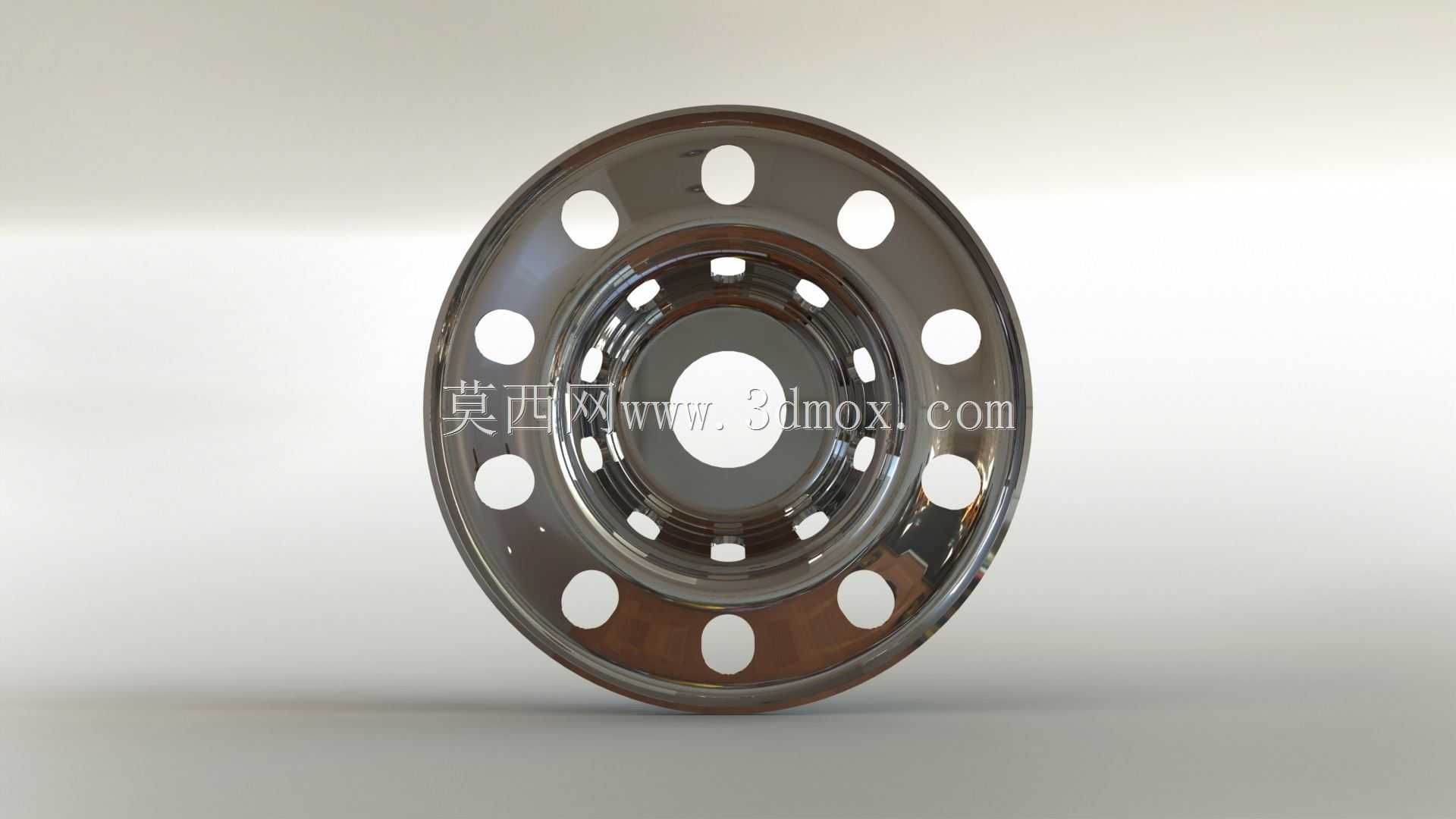

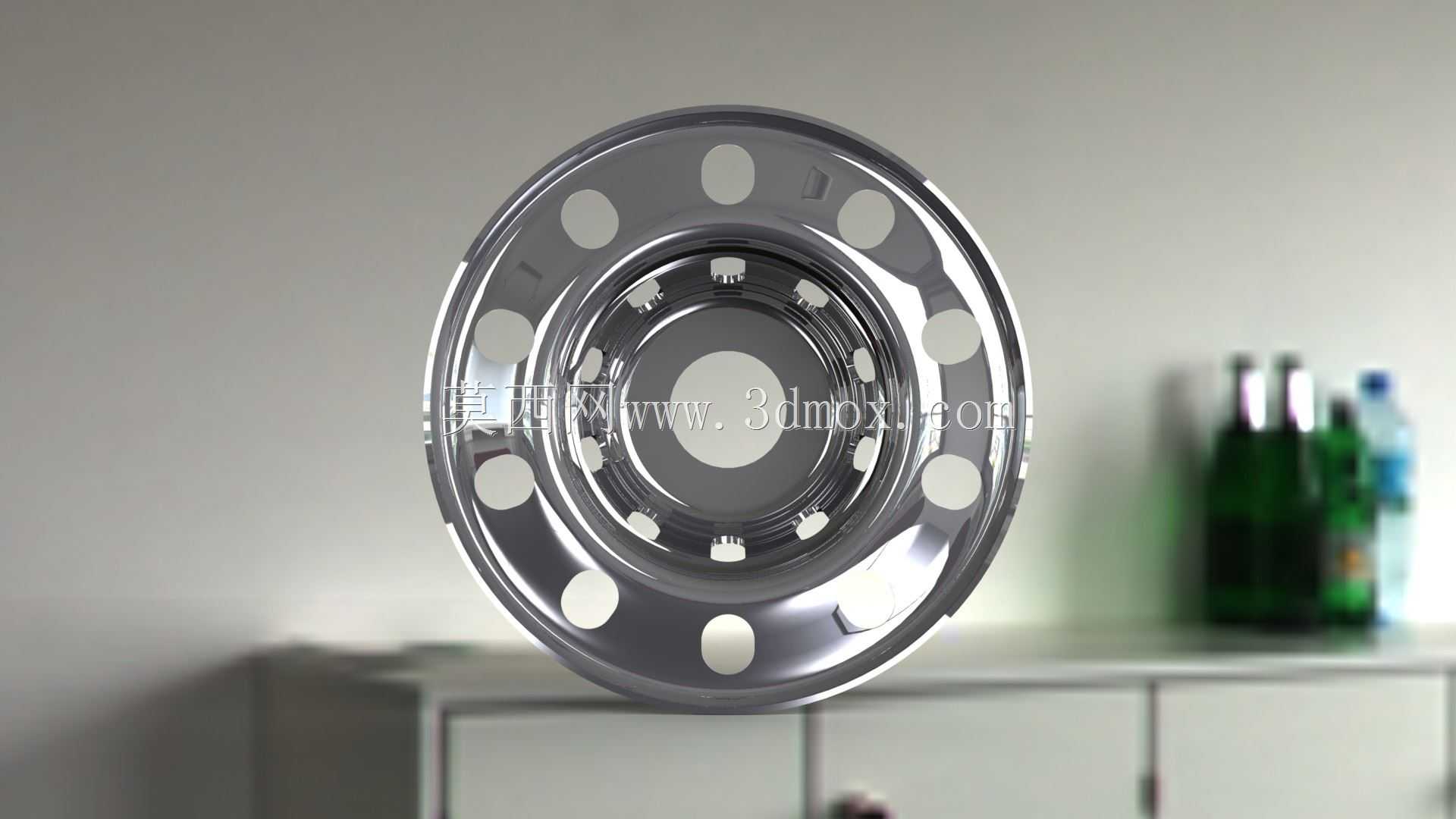

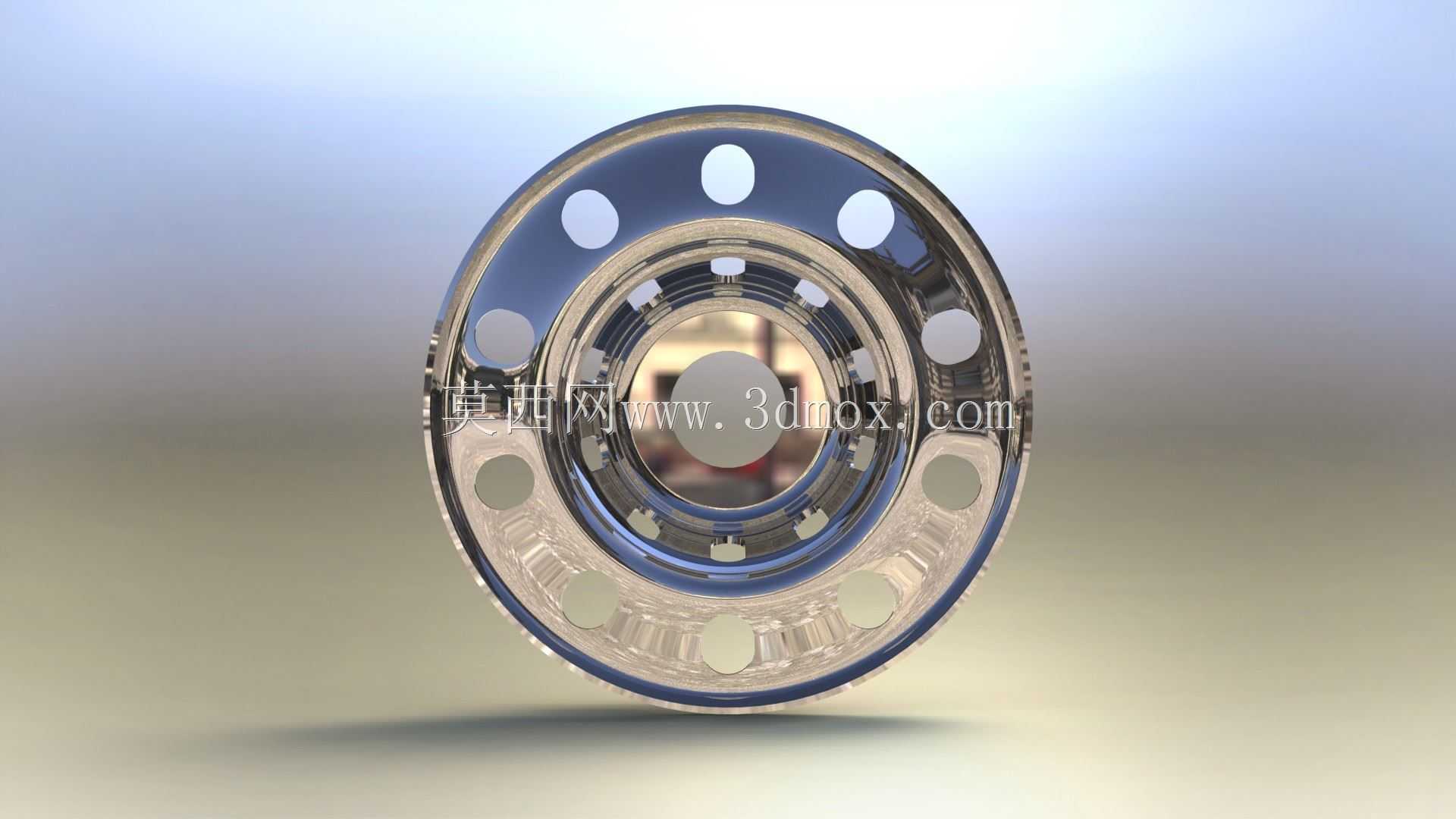

不锈钢多孔轮盘回转支撑构件

　　在商用车轮端总成、重载输送辊台以及旋转工装夹具的结构开发环节，这类带均匀减重孔的不锈钢轮盘类零件，往往承担着回转支撑、端面定位以及载荷均匀传递的核心作用。从现场装配的实际工况来看，轮盘的中心同轴孔是整条回转轴线的定位基准，建模时首先要锁定中心孔的圆柱面作为装配基准轴，所有外圈轮廓、周向开孔以及内侧阶梯卡槽都要围绕该基准做同轴约束，一旦基准出现偏移，装车后轮辋转动会出现径向跳动，高速行驶工况下还会引发整车共振，直接影响轴承的服役寿命。

　　周向均匀排布的圆形通孔并非随意开设，设计阶段需要反复校核开孔后的截面抗弯模量：轮盘在承受整车垂向载荷时，盘面各个辐条区域会交替承受拉压交变应力，开孔位置如果过于靠近外圆边缘，盘面边缘的刚性会大幅下降，螺栓预紧后容易出现局部翘曲；如果开孔过度靠近中心轮毂区域，又会削弱轮毂与外圈连接的过渡截面，长期受冲击载荷后容易在孔边萌生疲劳裂纹。实际建模过程中，会先在草图层面绘制单孔的定位圆，通过圆周阵列完成所有孔位的排布，之后对每个孔的边缘添加0.5到1倍板厚的圆角过渡，避免锐边造成的应力集中，不锈钢材料本身的延展性能优于普通碳钢，合理的孔边圆角可以进一步提升零件的抗疲劳能力。

　　轮盘内侧的多层阶梯卡槽结构，主要用于匹配轮毂端盖、密封挡圈以及轴承外圈的轴向定位，每一级台阶的轴向深度都要和对应配合件的安装公差做匹配：和轴承外圈配合的台阶采用过渡配合，既保证轴承装配后不会出现轴向窜动，也方便后期维护时的拆卸作业；靠外侧的浅槽用于安装橡胶密封环，槽底的粗糙度需要控制在合理区间，既不能过于粗糙造成密封件异常磨损，也不能过度光滑导致密封件在运转过程中出现滑移漏油。盘面的外圆边缘设计有翻边卷边结构，这个结构一方面可以提升整个轮盘的截面惯性矩，用更少的材料获得更高的整体刚性，另一方面圆滑的卷边可以消除装配过程中的锐边划伤风险，工人在搬运、安装轮胎组件时不会被锋利的板边割伤。

　　从安装边界来看，这类轮盘的轴向总厚度需要匹配轮辋与桥壳法兰之间的安装间隙，盘面的螺栓过孔分布圆要和车桥法兰的孔位完全对应，建模阶段需要把配对的法兰、螺栓、轴承组件全部调入装配体做干涉检查，确认在极限跳动工况下，轮盘的开孔边缘不会和制动鼓、转向节等周边部件发生运动干涉。在食品加工输送线、化工车间的重载回转台场景中，采用不锈钢材质的轮盘可以耐受水汽、弱腐蚀介质的侵蚀，不需要额外做表面涂装就能长期保持结构强度，日常冲洗维护也不会出现锈蚀卡滞的问题。整个零件的建模过程全程采用参数化驱动，孔位数量、开孔直径、盘面厚度、中心孔尺寸都可以通过参数调整快速衍生出不同载荷等级的系列型号，设计人员只需要修改对应参数就能完成同系列不同吨位轮盘的迭代，不需要重复绘制草图特征，大幅提升了变体设计的效率。
