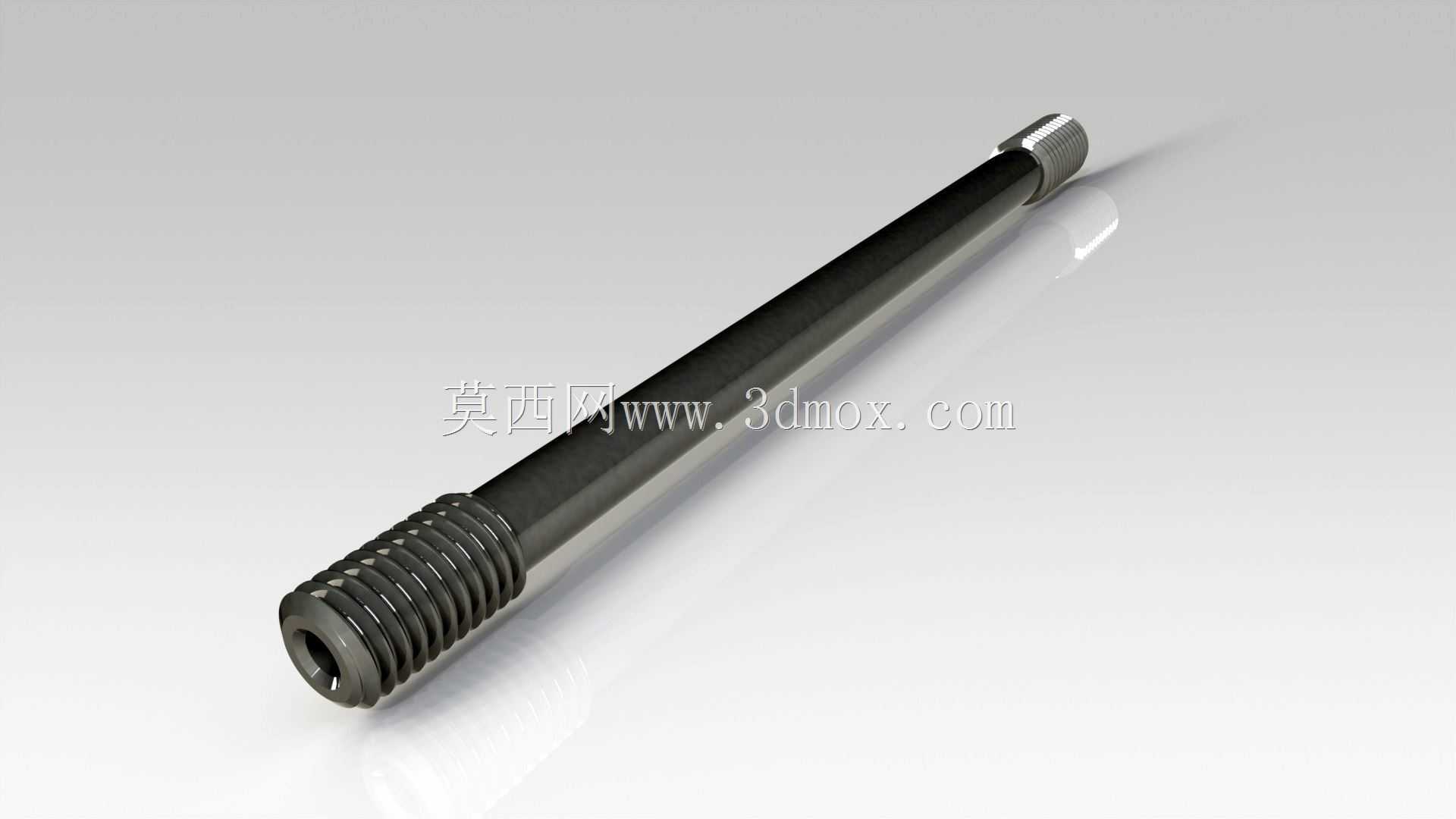

长杆外螺纹连接螺栓精密结构

　　这款长杆型外螺纹螺栓的三维结构，在各类需要大跨距压紧、长行程拉紧的机械装配场景中有着很高的实用价值，不同于常规短规格标准螺栓，它的杆身长度远大于普通紧固件，专门适配两个安装面间距较大、需要从设备外侧贯穿多层结构完成锁附的工况。在实际产线设备里，这类长螺栓常出现在大型工装夹具的拉紧工位、液压设备的端盖锁附、长机架的型材拼接、通讯塔架的杆件连接，以及部分需要贯穿厚层防护板、绝缘衬套、安装基板的装配位置，普通长度螺栓无法覆盖这类大厚度安装边界，强行接长杆或者拼接紧固件会带来同轴度偏差、预紧力分布不均的问题，而一体成型的长杆螺栓可以从结构上避免拼接带来的强度短板。

　　从结构细节来看，零件一端加工有连续的标准外螺纹段，螺纹牙型规整，螺距均匀，螺纹段的长度预留了足够的啮合余量，搭配螺母锁紧时可以保证多圈牙同时受力，避免前几牙应力集中导致滑牙失效。螺纹段末端做了轻微的倒角导向，装配时螺母可以顺着倒角顺利导入螺纹起始位置，不用人工反复对齐牙纹，在自动化锁附工位也能降低卡料、错牙的概率。螺栓的中心沿轴向加工有贯通内孔，这个中空结构并非多余设计：一方面可以大幅降低长杆零件的自身重量，对于对整机重量敏感的便携设备、机载结构来说，实心长杆带来的额外负载会增加支撑部位的载荷，中空设计在保证杆身抗弯、抗拉强度的前提下削减了不必要的材料；另一方面中心通孔可以穿入定位销、牵引钢丝，或者作为流体、走线的通道，在一些需要从螺栓中心穿过线缆、冷却管路的特殊设备里，这种中空结构可以省去额外开孔的工序，让紧固件同时兼具走线、通介质的功能。

　　杆身的主体部分为光滑圆柱面，外径和螺纹段的大径保持合理的尺寸差，光杆部分的表面粗糙度要求高于螺纹段，当螺栓穿过安装基板的光孔时，光滑杆身可以和孔壁形成小间隙配合，起到径向定位的作用，避免螺栓在孔内发生过大的径向窜动。光杆和螺纹段的衔接位置加工有退刀槽结构，车削螺纹时刀具可以在退刀槽位置完成退刀，不会在杆身台阶处留下乱牙、毛刺，同时这个槽位也可以作为应力释放的过渡区域，避免螺纹收尾处和光杆直接直角相接，在受拉、受振动载荷时出现应力集中断裂。零件的另一端为成型的端头结构，端头的外径大于杆身直径，装配时端头的端面可以直接贴合在被压紧零件的表面，承受锁紧时的轴向预紧力，端头和杆身的过渡位置做了圆角处理，避免直角转折带来的热处理开裂、受力断裂风险。

　　建模过程中首先要确定整体的长度边界，长杆零件的长径比远大于普通螺栓，建模时需要先锁定两端安装面的间距，以此确定杆身的总长度，再分别分配螺纹段长度、光杆段长度、端头厚度的尺寸比例。螺纹部分不能只做贴图示意，需要按照选定的标准牙型绘制螺旋线，扫描切除出真实的牙型轮廓，保证螺纹大径、中径、小径的尺寸符合配合要求，虚拟装配时螺母可以顺利旋合，不会出现干涉。中心的贯通孔要保证全程同轴，长杆的内孔如果出现偏心，会导致杆身各处壁厚不均匀，热处理时变形量不一致，受拉力时壁厚偏薄的一侧容易先发生失效，因此建模时内孔和外圆要使用同一根基准轴线，所有回转特征都围绕该轴线生成。端头的配合端面需要和轴线保证垂直度，否则锁紧时端面和零件表面会出现单侧贴合缝隙，预紧力会偏向一侧，带来松动隐患。

　　在安装边界层面，使用这类长螺栓时需要提前校核贯穿路径上所有开孔的同轴度，多层板叠装时各层的光孔要对齐，偏差过大会导致长杆穿入时被孔壁卡住，甚至强行敲入后杆身受到附加弯曲应力。锁紧时要按照对称顺序分次拧紧两端的螺母，不要单侧一次性锁死，避免长杆受到侧向弯矩。由于长杆的自重会带来一定的挠曲，水平安装的大长度螺栓需要在中间位置增加支撑衬套，减少杆身中部的振动挠度。这类中空长螺栓还可以在孔内注入润滑脂，或者穿入防松钢丝，配合端头的锁孔实现防松，在振动工况下维持预紧力稳定。
