焊接式金属网格围栏防护结构

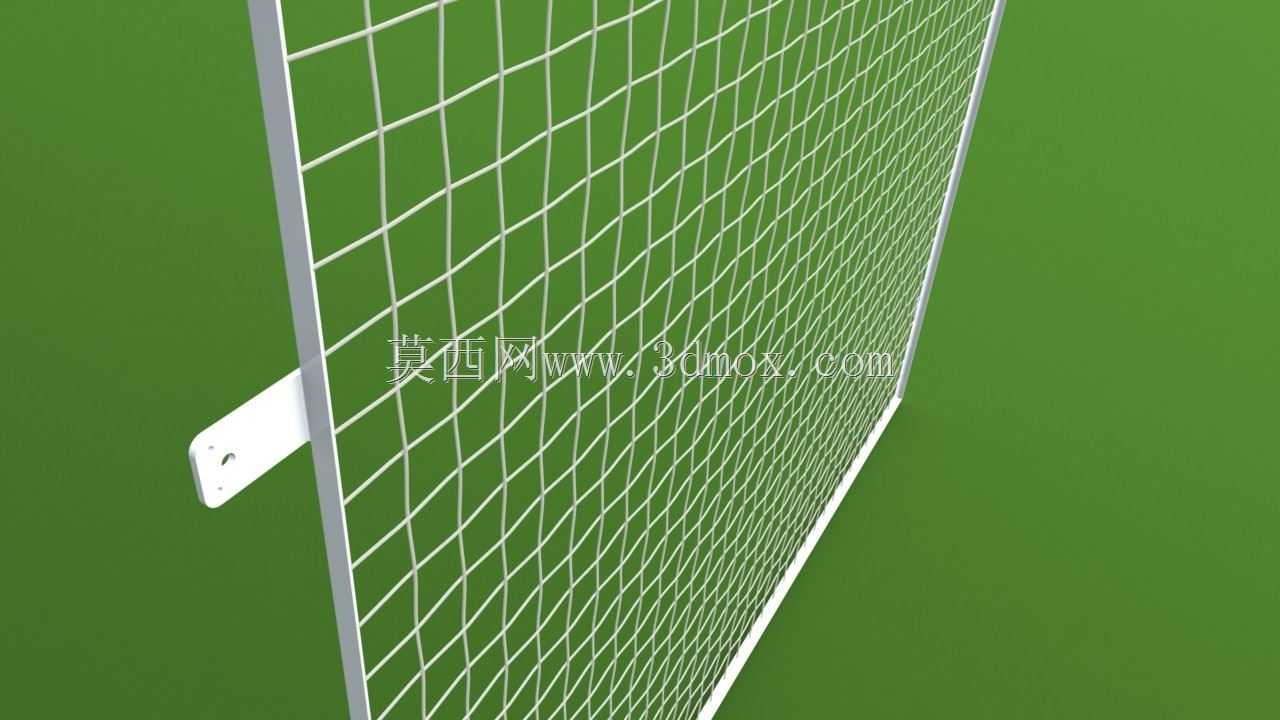

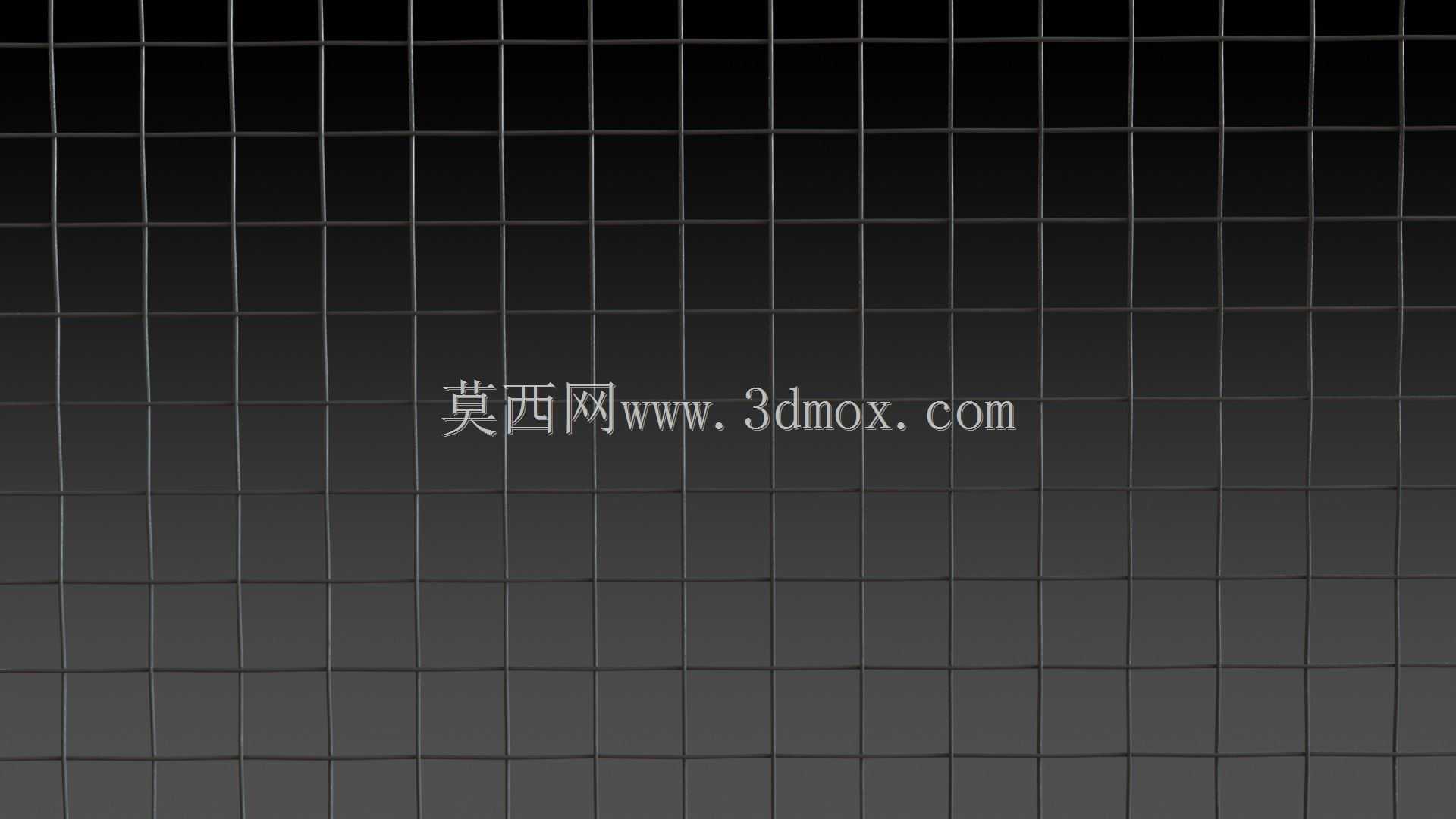

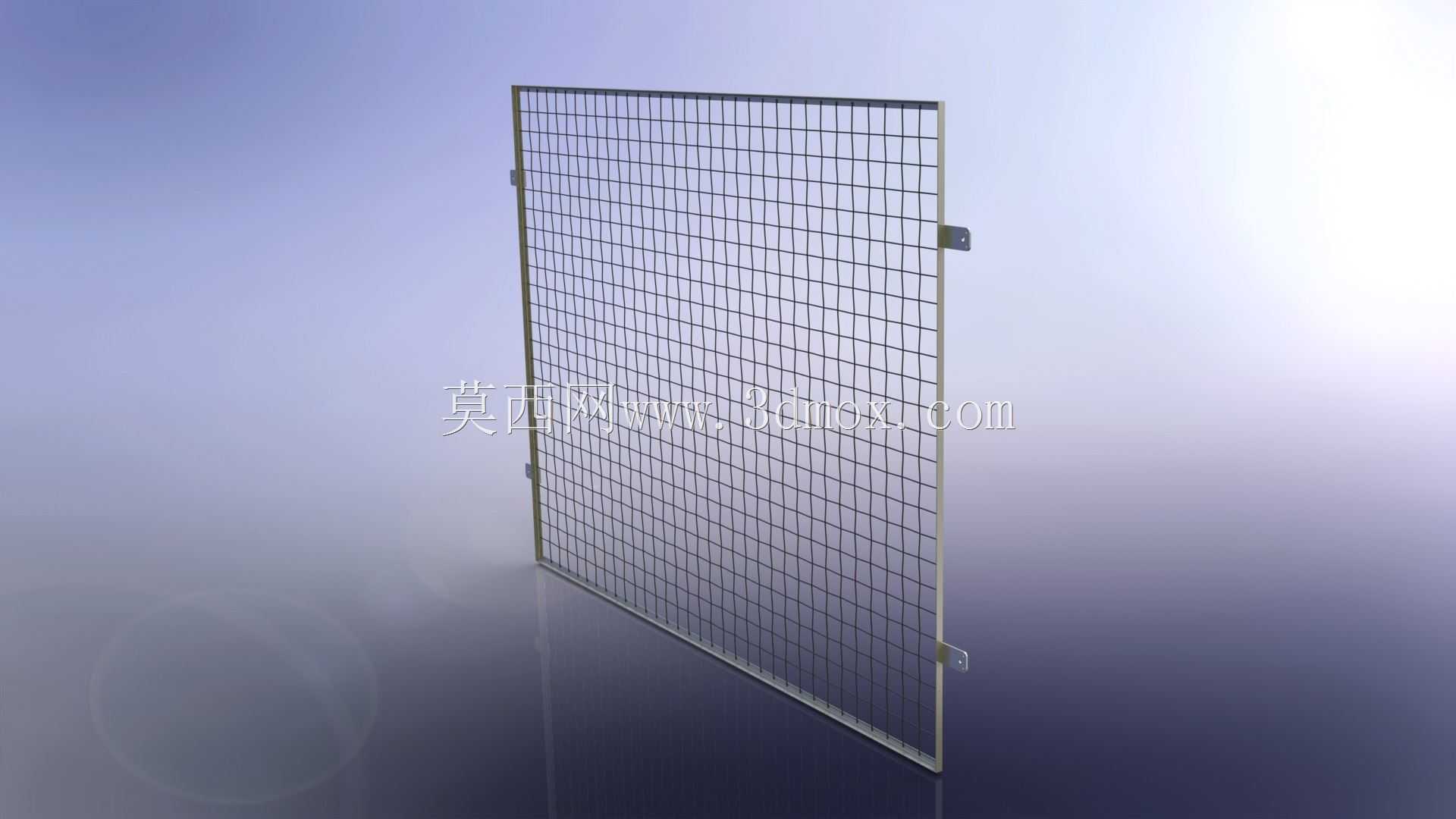

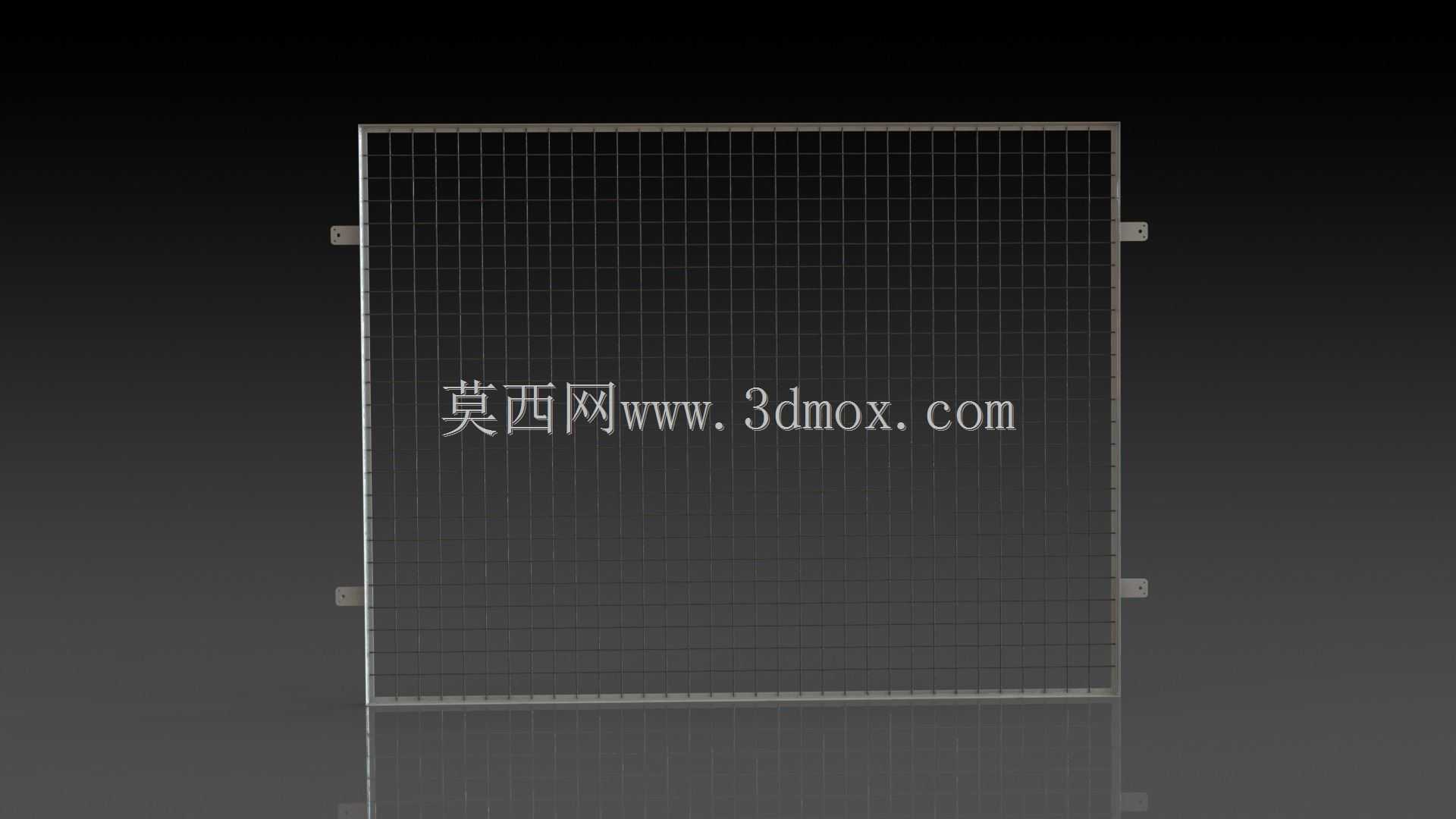

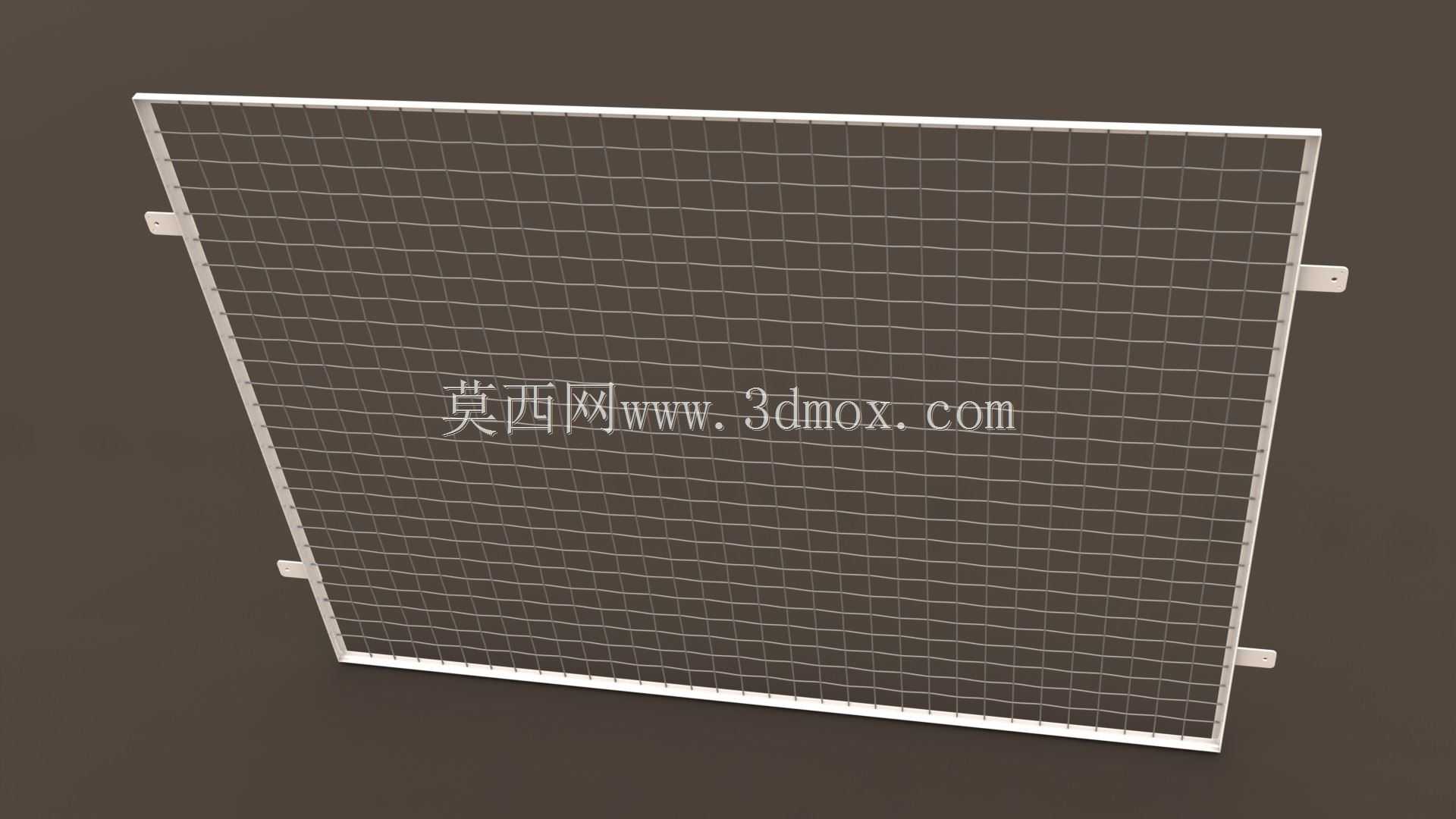

　　这套金属网格围栏结构面向厂区通道隔离、设备周边防护、户外场地边界围挡以及运动区域拦挡等实际场景，整体采用杆件与网格组合的形式，现场可通过焊接方式完成拼装固定，适合需要兼顾通透视野与物理阻隔的使用场合。从结构布置来看，围栏主体由两侧竖向边框、底部承托杆件以及连续交错的细金属丝网格构成，网格形成规则的菱形开孔，既能够阻挡人员、球类或较大物件直接穿越，又不会完全遮挡视线，便于巡检人员观察围栏另一侧设备运行状态，也减少了大风环境下整面围挡承受的风载荷。竖向边框采用长条型钢件加工，侧边预留带孔固定耳板，耳板从边框侧向伸出，板面上开设安装孔，可配合膨胀螺栓或焊接预埋件与地面、立柱、墙面完成连接，固定点位受力直接，安装边界清晰，

　　现场施工时不需要复杂的裁切调整。底部杆件沿围栏下边缘通长布置，一方面对网格下缘起到约束作用，避免细网格丝长期受力后出现松脱变形，另一方面可在落地安装时与地面预埋件贴合焊接，提升整面围栏的底部抗推刚度。设计思路上优先考虑车间自制与现场装配的便利性，所有组成构件均为常规金属型材与线材，不需要开模定制，下料后通过弯折、排布、点焊即可成型；网格丝与边框交接位置逐点焊接，焊缝承担网格拉力，边框则承担整体弯矩与侧向冲击载荷，受力路径明确。在设备防护场景中，这类围栏可布置在自动化生产线、传动机构、热源设备外围，保持安全距离的同时不遮挡操作视线；在户外场地中，可作为球场拦网、区域分界围挡使用，菱形网格对球类冲击有一定缓冲，

　　细金属丝受力后能将冲击力分散到整片网格与边框上，避免局部单点破坏。建模时需重点控制边框型材的截面尺寸、耳板孔位与边框外缘的相对位置，保证多片围栏并排拼接时孔位对齐；网格丝的排布间距决定防护空隙大小，需结合防护对象确定，防止人员肢体伸入危险区域。围栏的厚度方向占用空间较小，侧边耳板向外伸出的尺寸属于安装干涉检查重点，排布三维布局时要预留螺栓操作或焊接作业空间，避免耳板与相邻设备、管线发生碰撞。边框端部可根据对接需求设置法兰连接板，相邻围栏片之间通过法兰贴合锁紧，形成连续围挡，转角位置则可配合立柱调整角度。材料选用普通碳钢型材与铁丝即可满足常规使用，焊接完成后整体做除锈喷漆或镀锌处理，应对户外潮湿环境；若用于腐蚀工况，可更换不锈钢线材与型材，焊接位置做钝化处理。整体结构没有复杂活动部件，维护量低，局部网格丝若受撞击断裂，可现场补焊修复，边框变形后也可单独更换，适合长期固定使用的隔离防护场合。
