NACA642-215航空翼型曲面实体结构

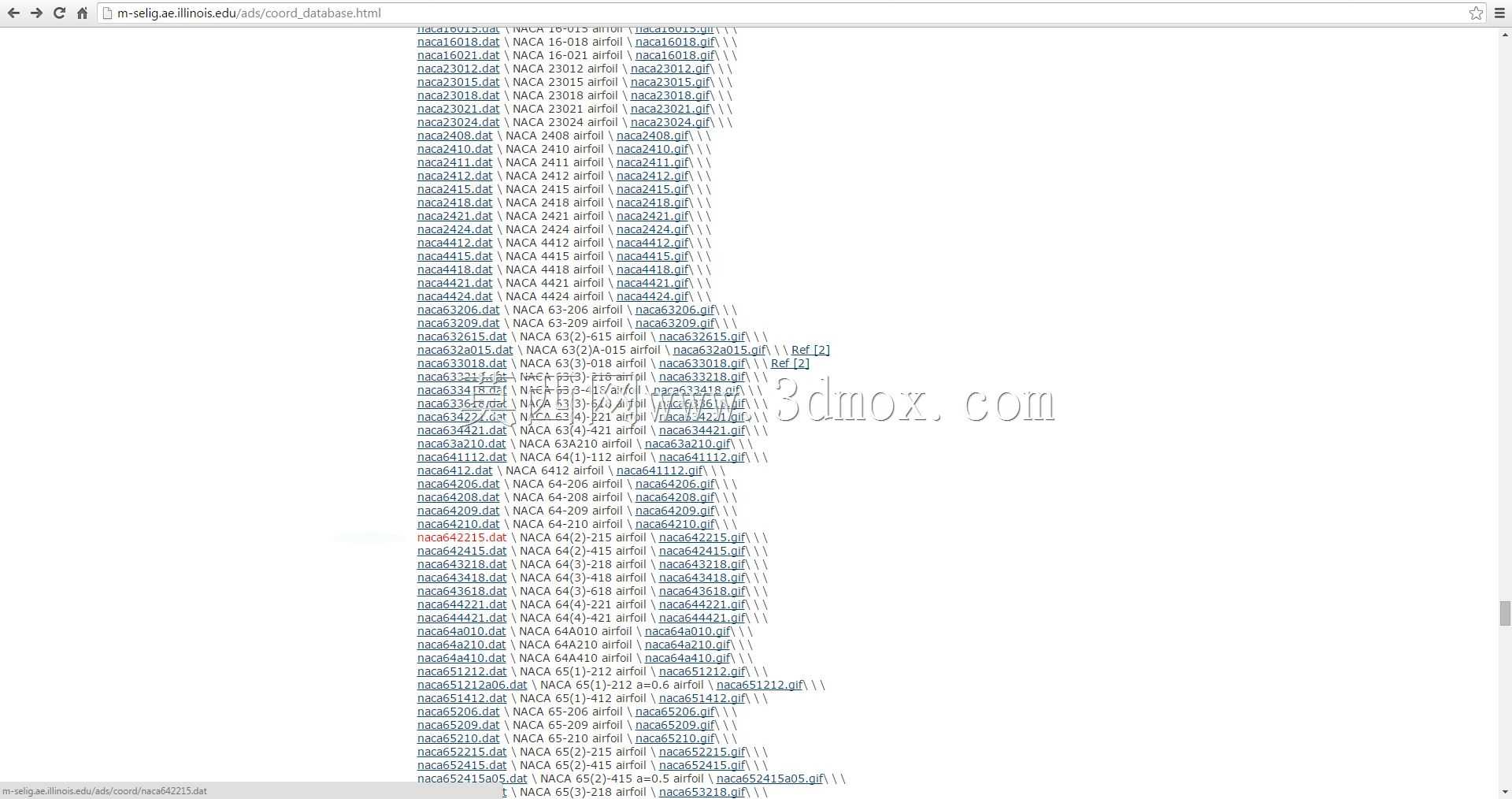

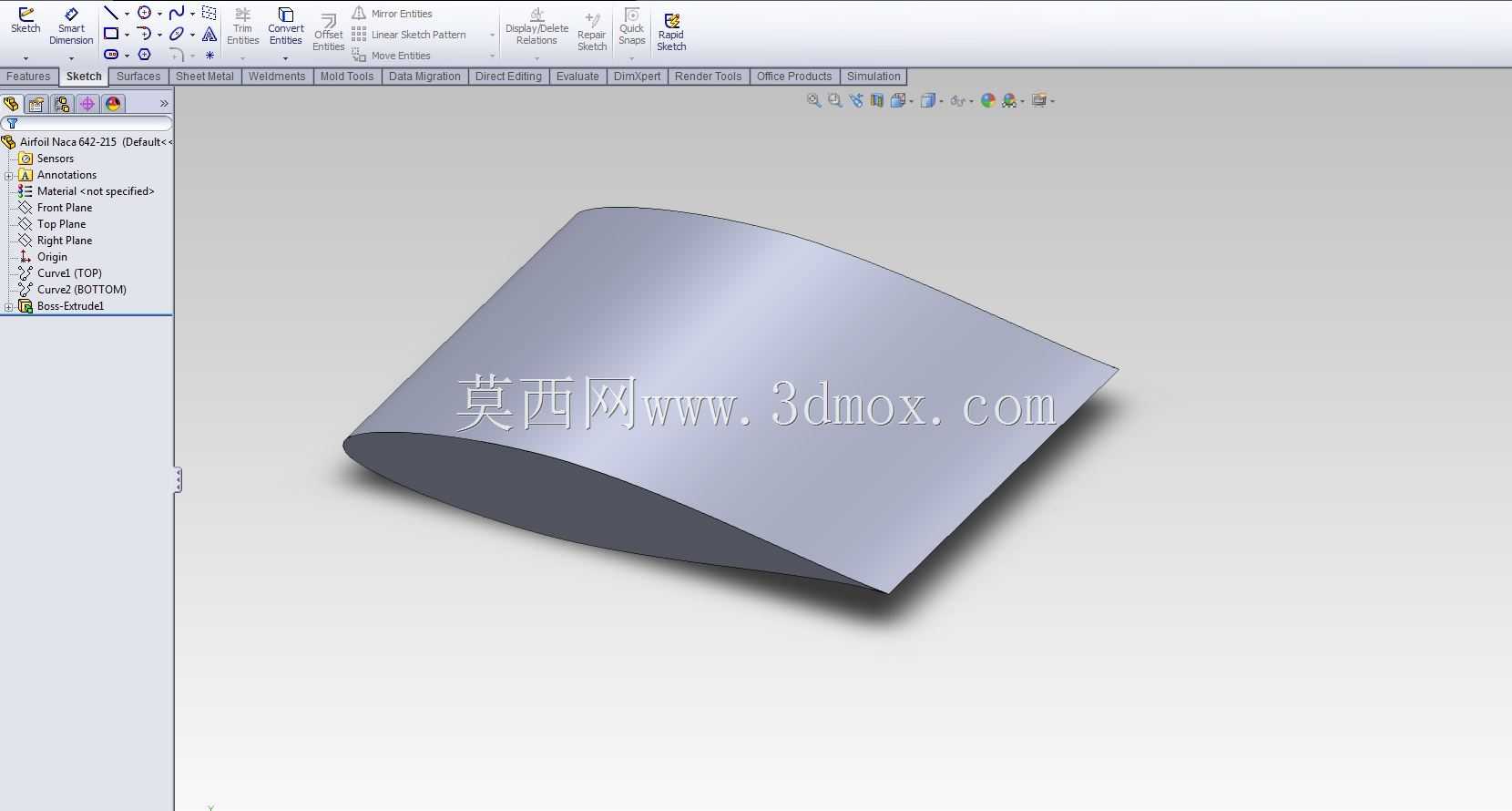

　　该翼型实体围绕低速及亚音速飞行器的升力面设计需求展开，截面采用NACA 64（2）-215翼型坐标逻辑，通过对翼型上下表面曲线的连续拟合，形成具有明确前缘半径、最大厚度位置和后缘收束关系的封闭剖面。模型主体为一段等弦长翼段，沿展向进行规则拉伸，曲面过渡连续，没有额外加入翼尖扭转、襟翼缝隙或舵面分割，适合作为机翼基础气动外形、风洞试验样件、教学演示件或后续结构细化的母模使用。

　　从工程应用看，这类翼段常出现在固定翼飞机机翼方案论证、滑翔机升力面校核、无人机机翼外形设计以及航空课程中的翼型原理展示中。实际装机时，翼型并不是孤立存在的，它需要与翼梁、翼肋、蒙皮、接头和内部设备空间共同协调。该模型保留了干净的外部气动包络，设计者可以在实体内部进一步布置主翼梁、前梁、翼肋站位、燃油空间或线缆通道；若用于缩比验证机，也可依据该外形生成泡沫芯、蒙皮铺贴面或数控加工毛坯。

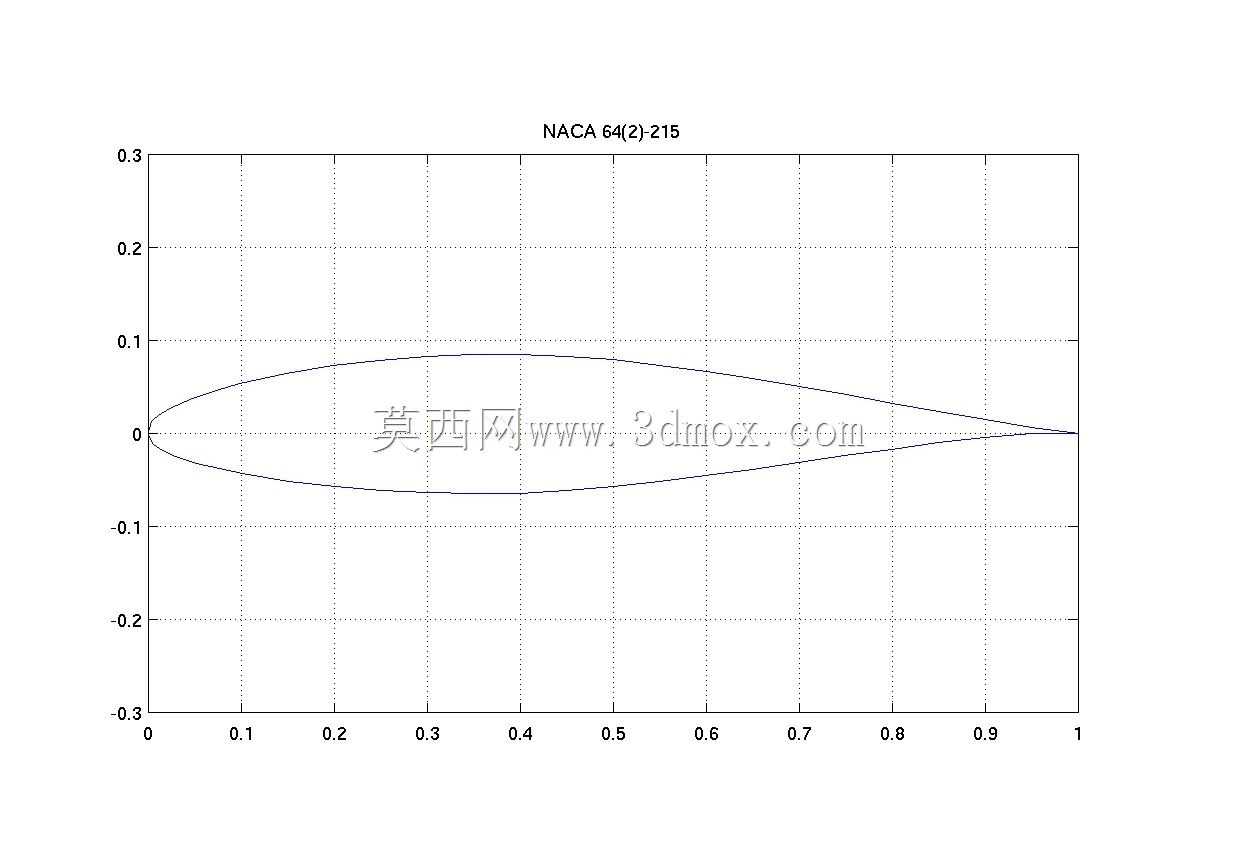

　　翼型截面的功能核心在于通过上下表面压力差产生升力，同时控制阻力增量和俯仰力矩特性。NACA 64（2）-215属于具有一定厚度的翼型，15%量级的相对厚度为内部承力构件和管路布置提供了空间，较适合对升阻比和结构容积都有要求的机翼段。模型前缘保持圆滑连续，能够避免气流在小迎角下过早分离；上表面曲线在前段逐步抬升，后段平缓收敛，有利于维持较稳定的压力恢复；后缘区域厚度逐渐减小，形成明确的气流出口方向。对于需要进行CFD分析的人员，该封闭实体可直接作为几何基础，用于划分外流场网格、对比不同迎角下的压力分布，或评估翼段端面效应对气动结果的影响。

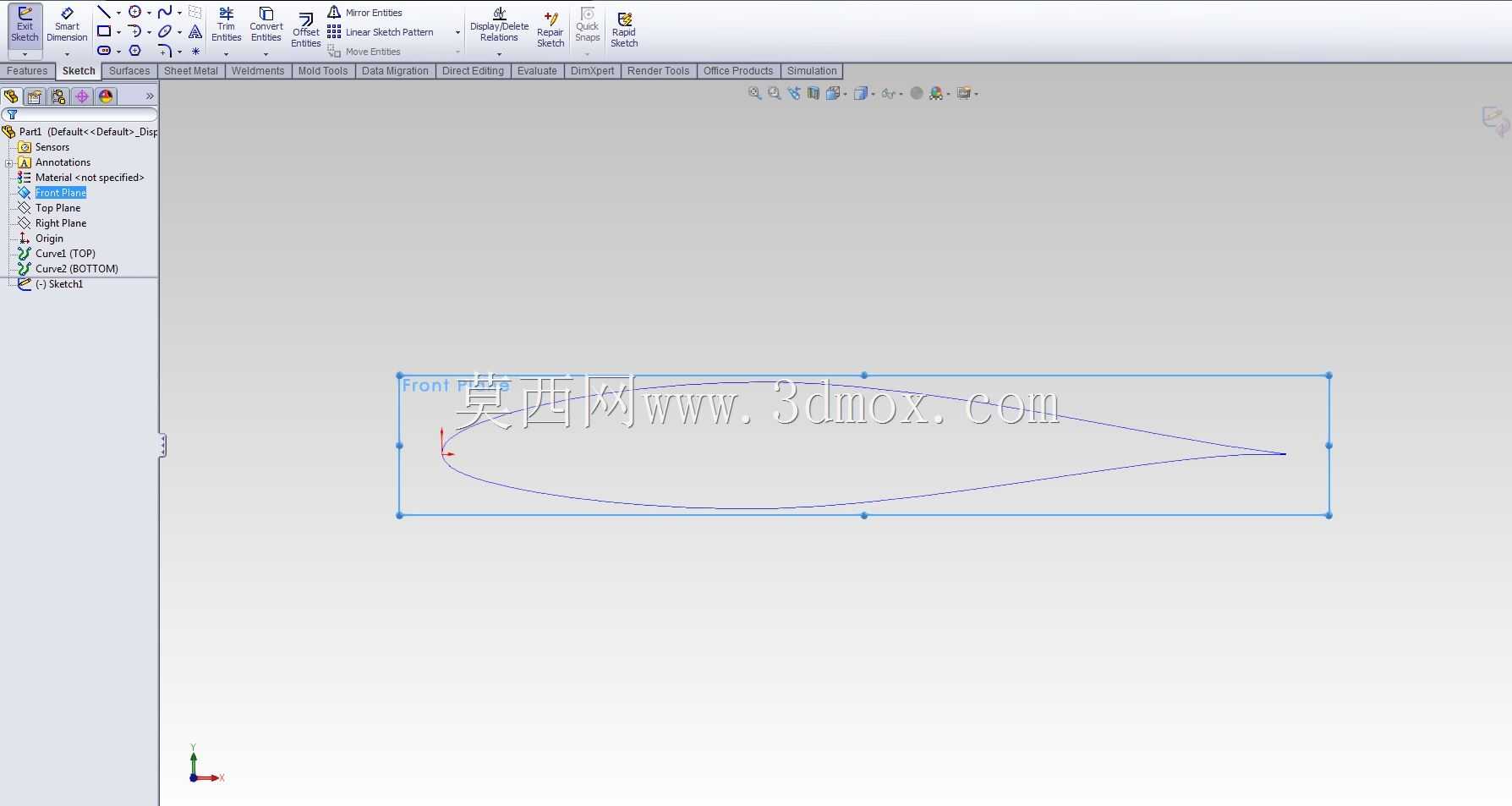

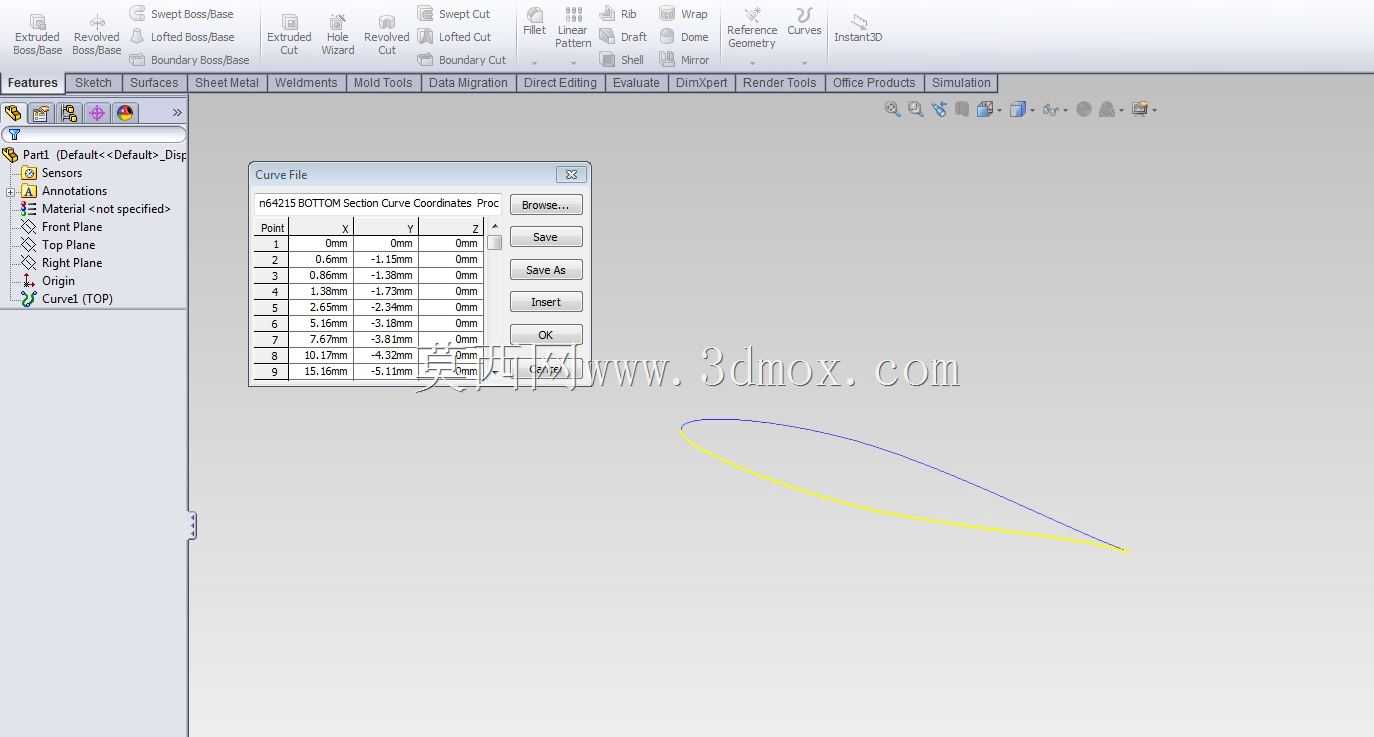

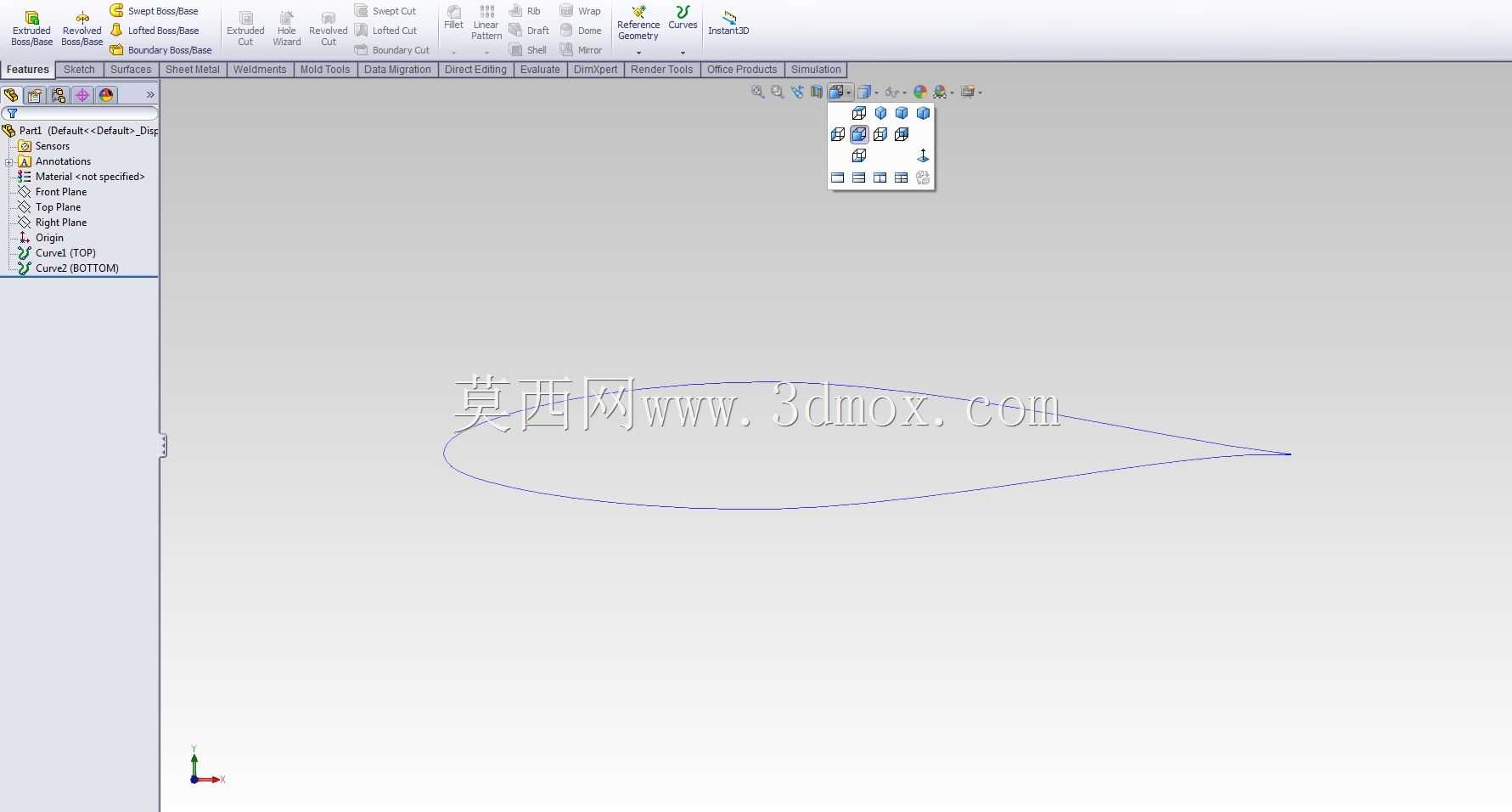

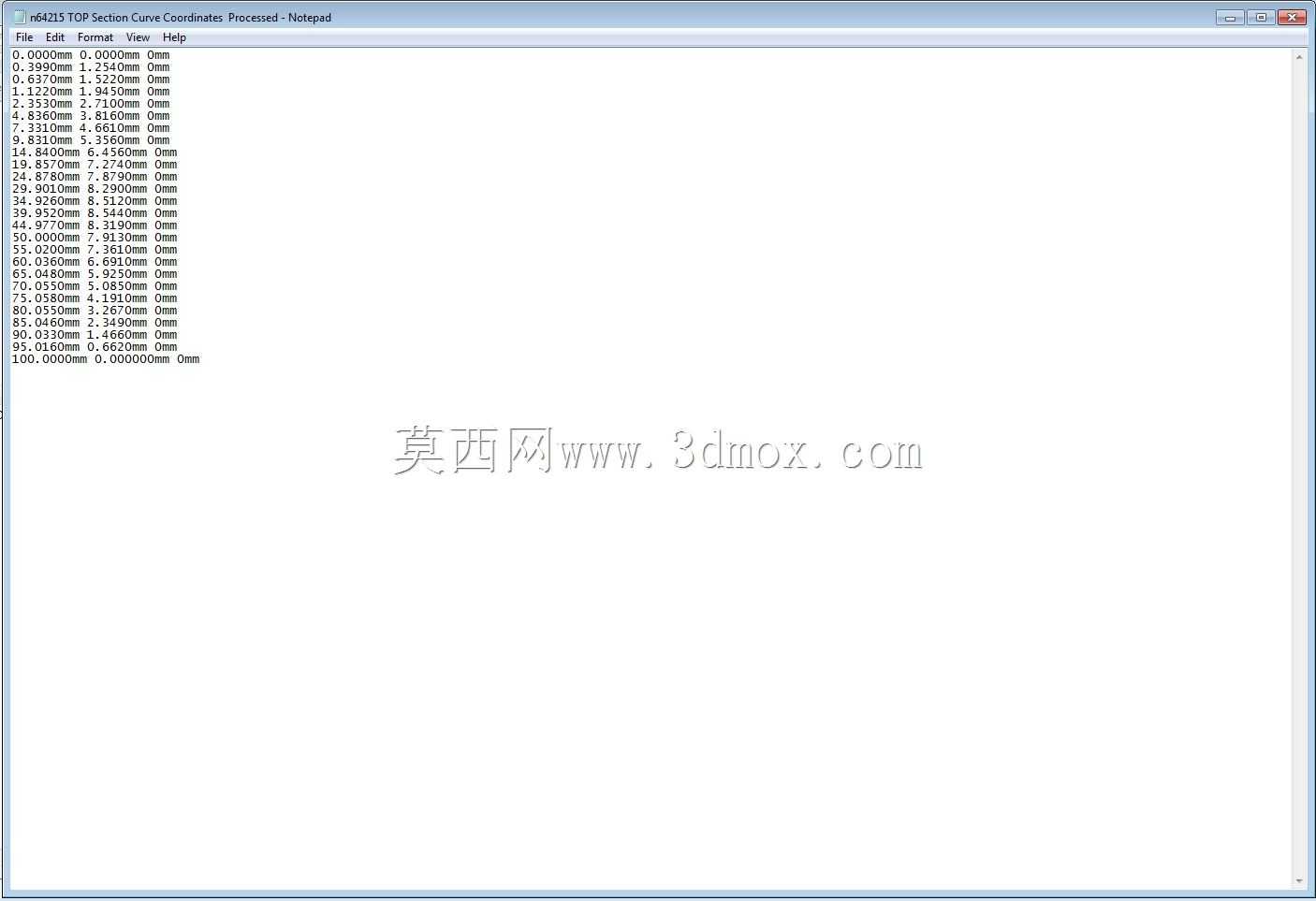

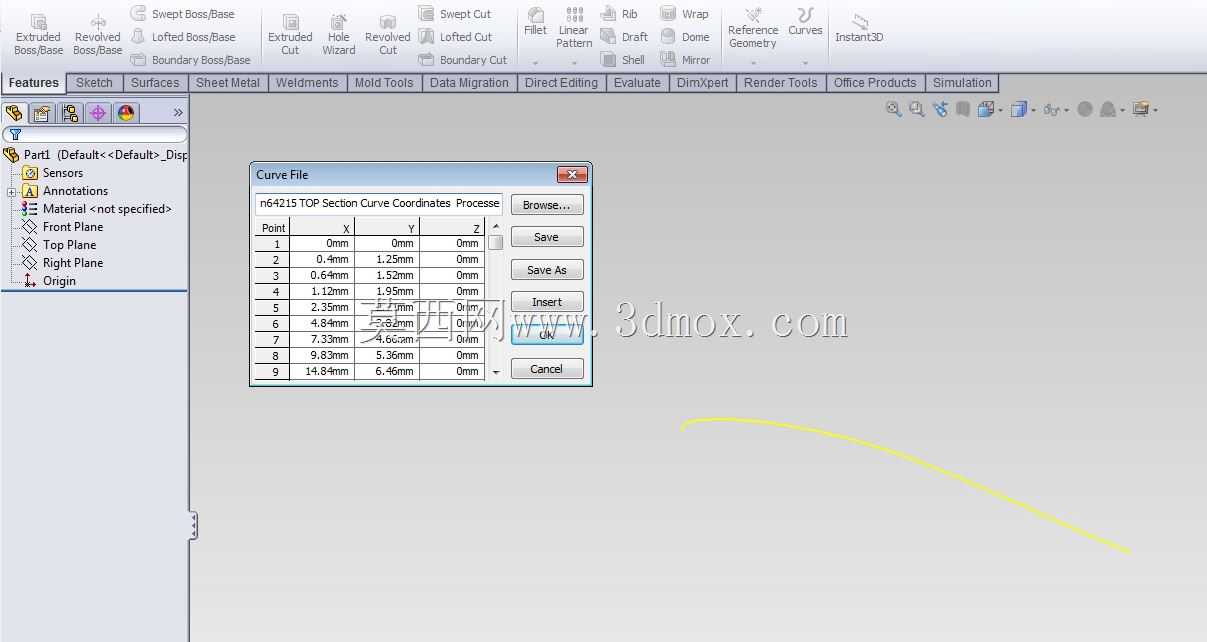

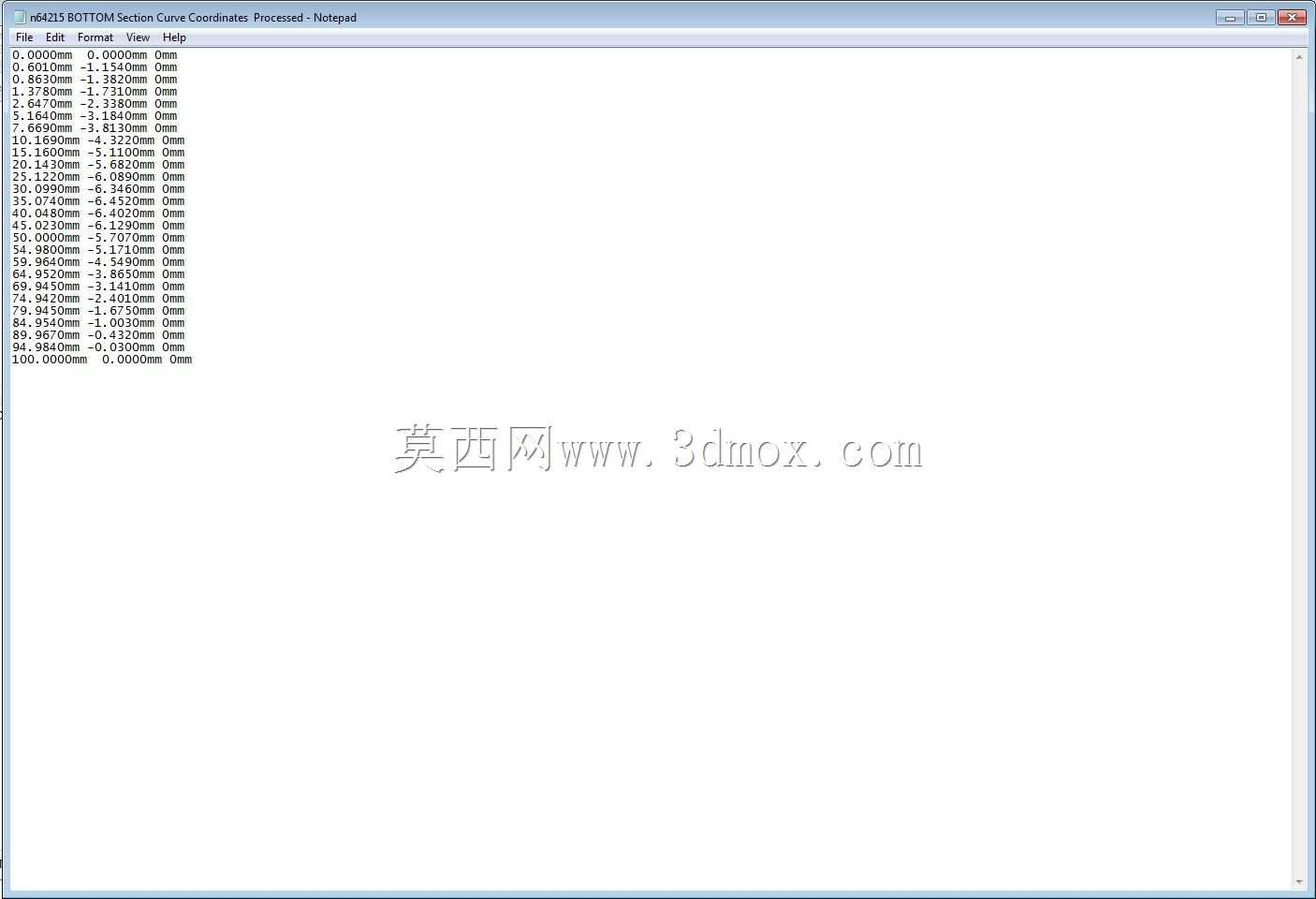

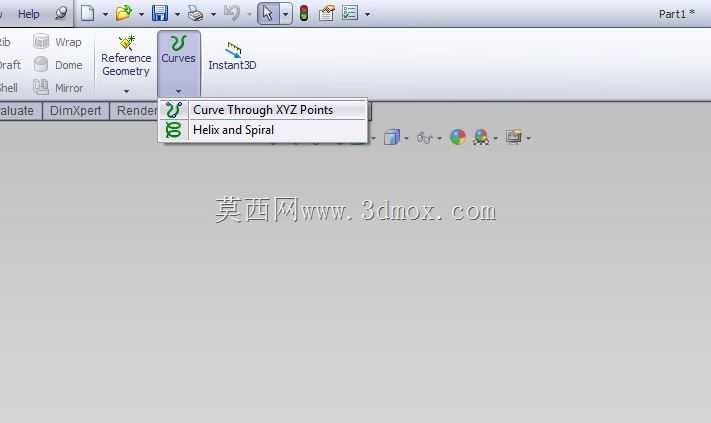

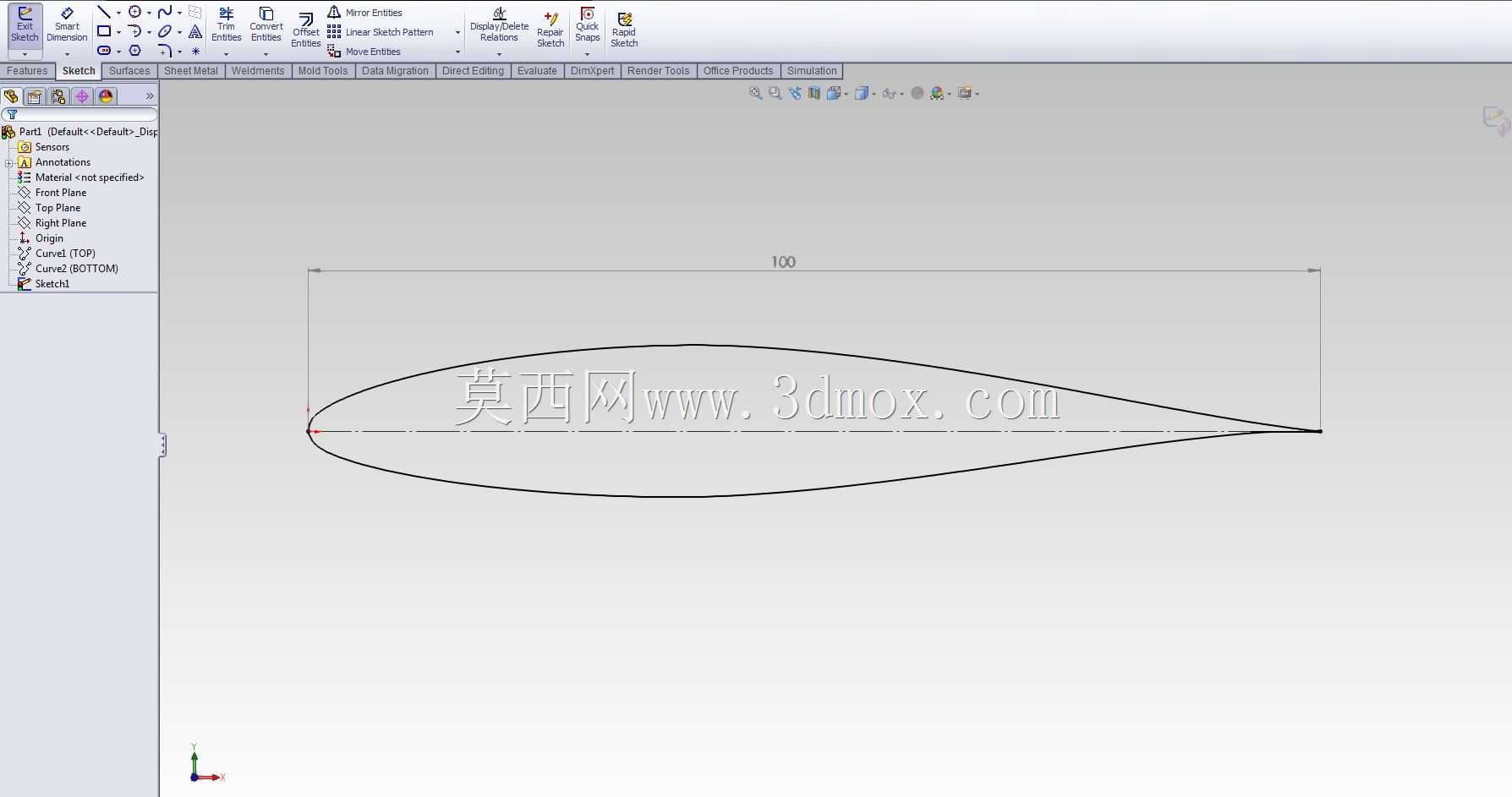

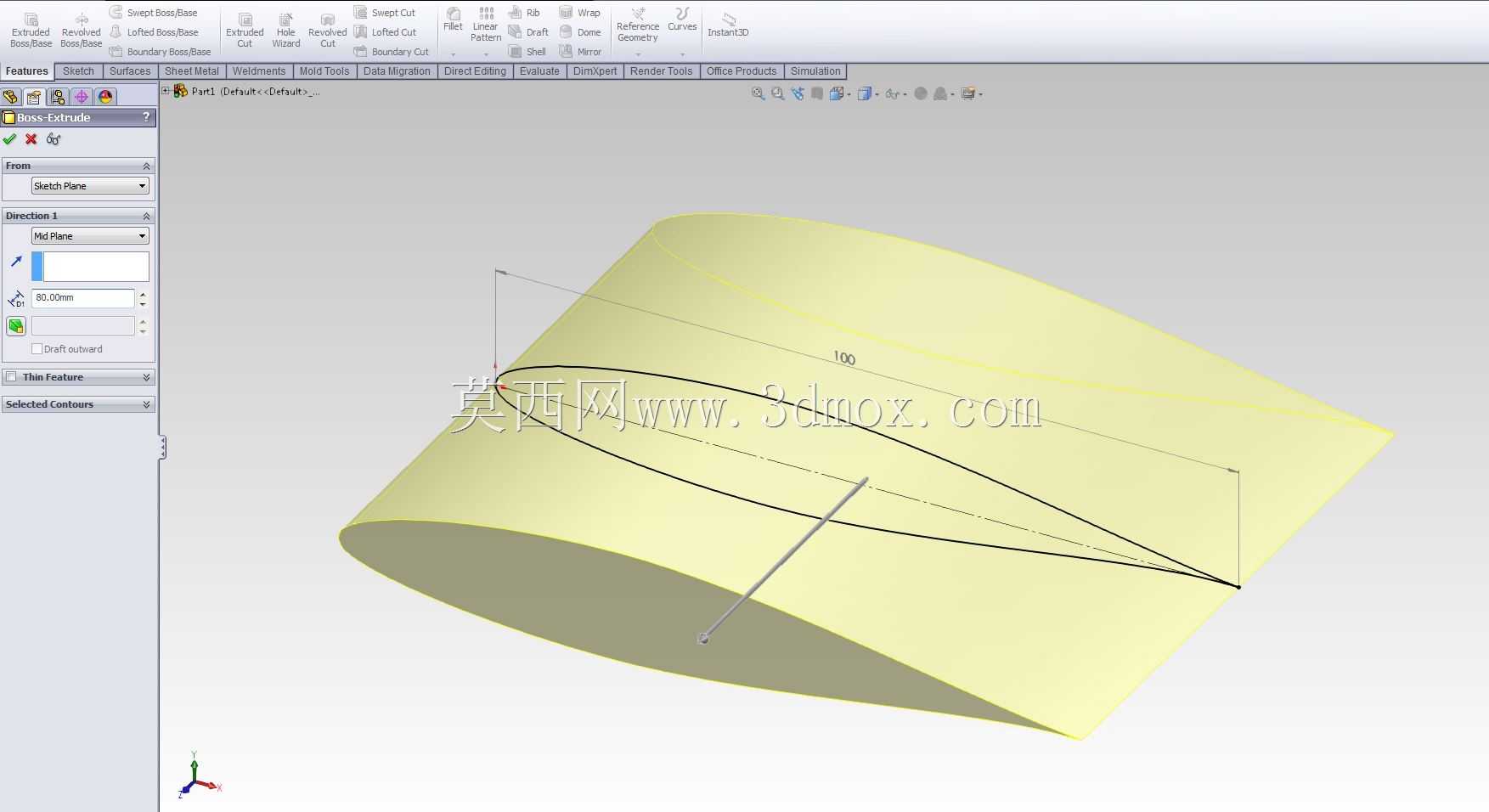

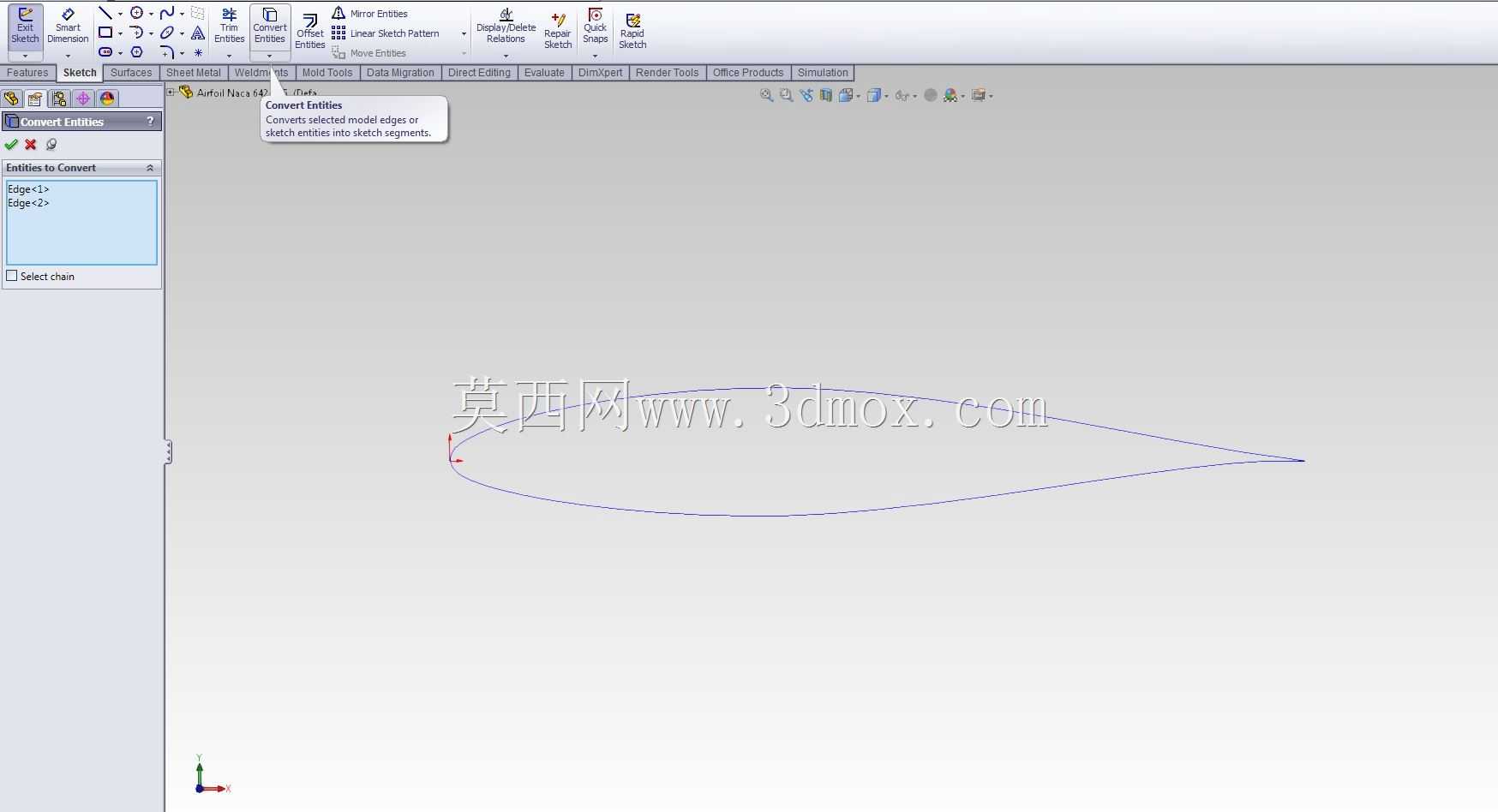

　　设计思路上，曲面建模的关键不在于简单绘制一个弧形片体，而在于保证翼型坐标点、样条曲线和实体拉伸之间的拓扑一致性。前缘处曲率变化剧烈，若曲线拟合不当，容易产生局部折痕或曲率抖动，进而影响网格质量和气动分析结果；后缘处则要控制上下表面交汇关系，避免出现过厚钝边或非预期开口。该实体将翼型轮廓闭合后沿展向生成，几何关系清晰，表面无孔洞、无碎面，便于后续裁切、倒角、抽壳或加入装配特征。

　　在尺寸与安装边界方面，翼段的弦向长度决定了气动剖面的前后范围，展向长度决定了该段机翼在整机中的占位宽度。实际使用时，前缘位置通常作为机翼装配定位的重要基准，翼型最大厚度区可对应主翼梁布置区，后缘附近则可衔接副翼、襟翼或固定蒙皮边条。若将该翼段放入整机装配，需要明确机翼根端与机身侧肋的连接面、翼段外端与翼尖或邻接翼段的对接面，以及机翼安装角相对于机身基准轴线的角度。对于模型试验件，还需预留支架夹持区或测力天平连接区，避免夹持位置破坏关键翼型表面。

　　从结构细化角度，该基础实体可向多个方向扩展：一是按翼肋站位切分，形成翼肋外形和蒙皮支撑边界；二是根据载荷路径加入主梁孔、减重槽和检修口；三是在后缘增加操纵面铰链轴线，形成可偏转襟副翼；四是沿展向引入扭转角或渐缩弦长，生成更接近真实飞机的机翼外形。无论用于气动外形确认、零部件详细设计还是加工样件制作，干净、连续、可编辑的翼型实体都是后续工程展开的重要前提。
