GOE535翼型木质桁架机翼肋板结构

　　这套结构围绕低速航空模型机翼的承力骨架展开，核心对象是按GOE 535翼型轮廓加工的木质翼肋及分段桁架组合。翼型本身属于高升力、低雷诺数适用的弯度剖面，在小型滑翔机、固定翼航模、教学验证机和低速无人机验证平台中比较常见。它的关注点不是外观曲面，而是如何把一个理论气动剖面转化为可切割、可拼装、可承载的真实木质构件。

　　从实际用途看，翼肋是机翼内部的横向成形件，外缘决定蒙皮或覆膜后的气动外形，内部开孔和斜撑则负责把气动载荷传递给主梁。模型飞行时，升力主要分布在翼面，蒙皮将局部气压传给翼肋，翼肋再通过与主梁、后缘条、前缘条的连接把载荷集中到纵向骨架。该结构采用镂空桁架形式，目的很直接：在保证翼型轮廓刚度的前提下减少木材用量，降低整机重量。对于航模而言，重量变化会影响翼载荷、滑翔比、起飞速度和操纵响应，因此肋板不能只按“看起来结实”来设计。

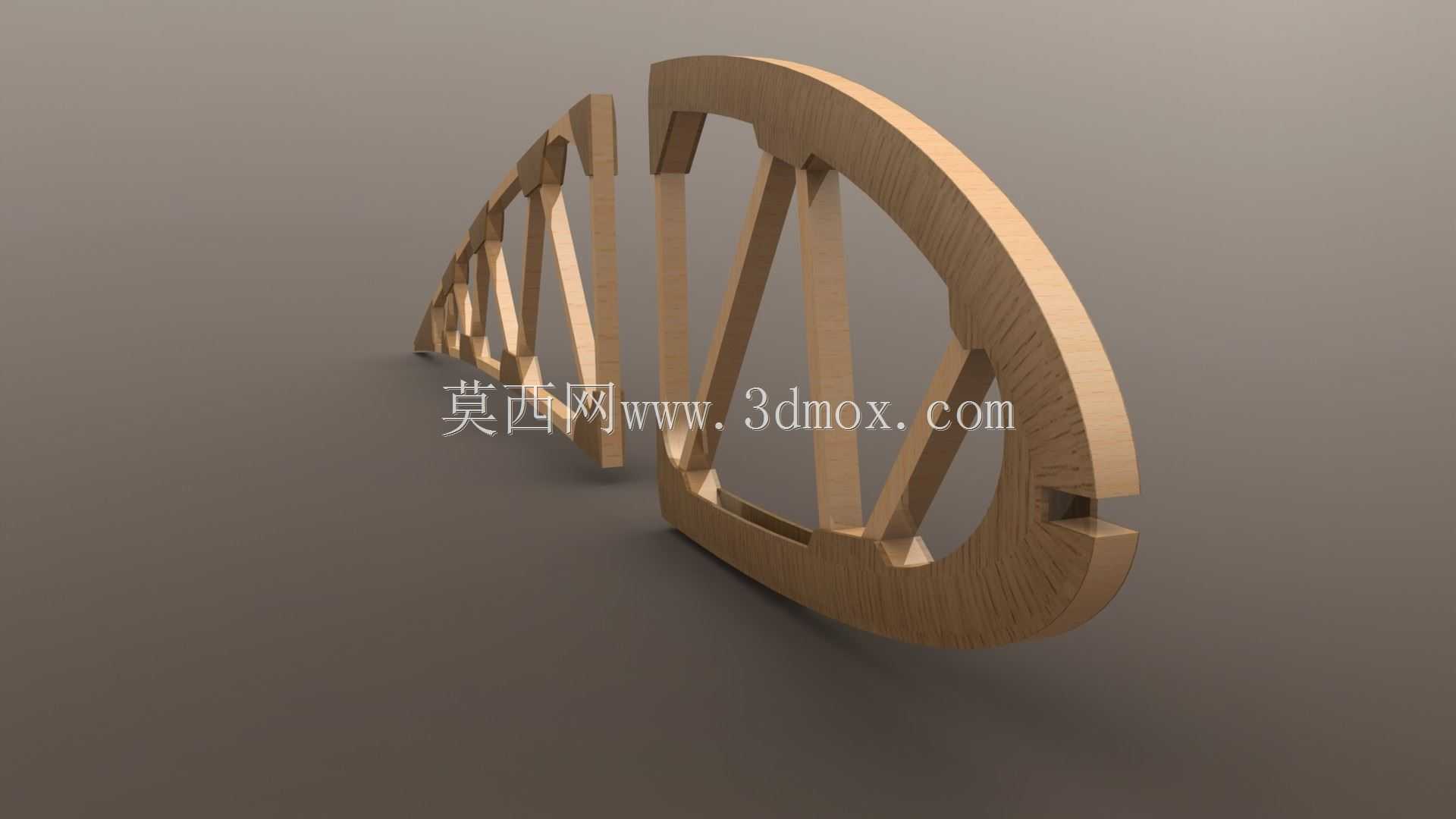

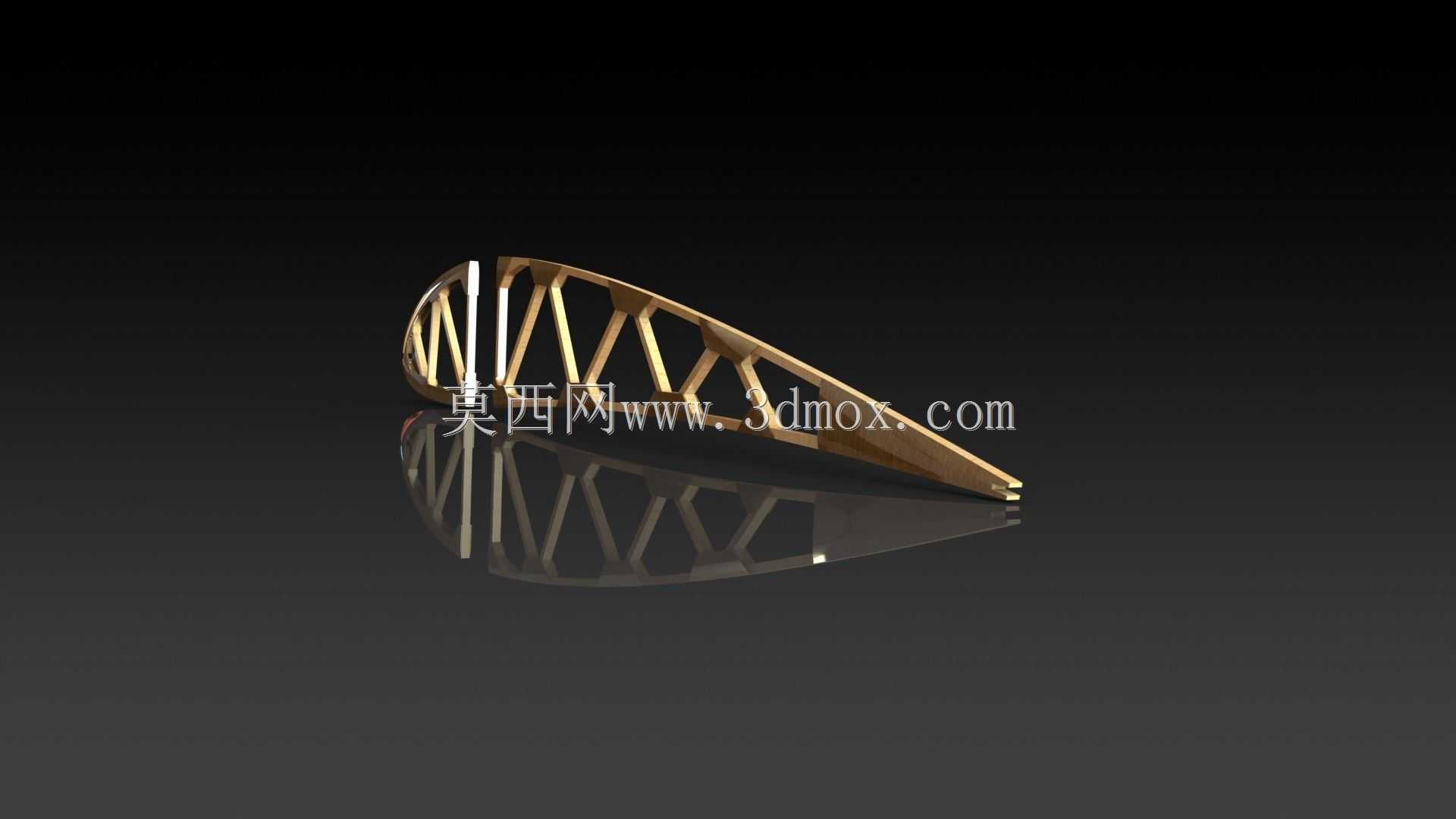

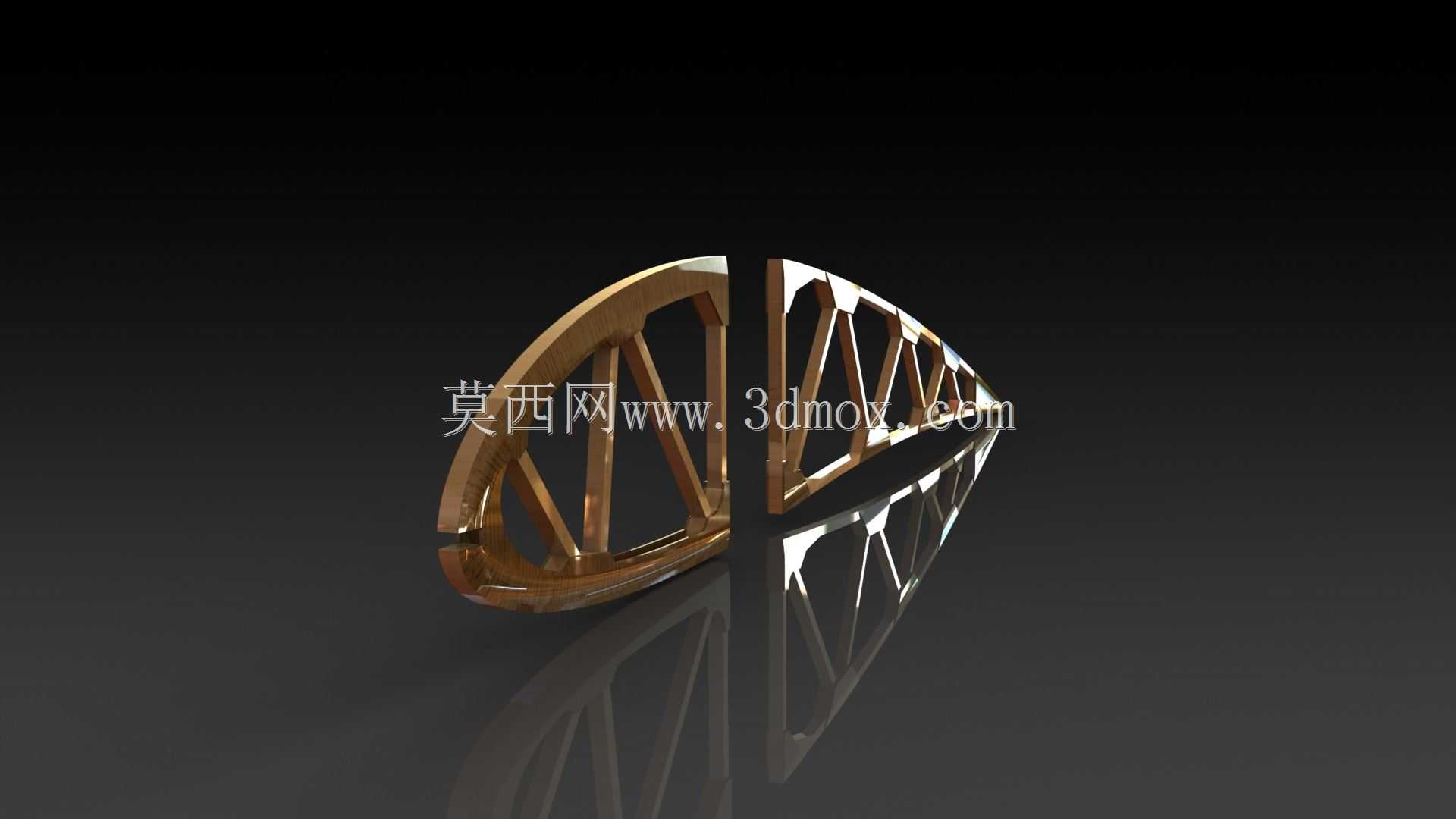

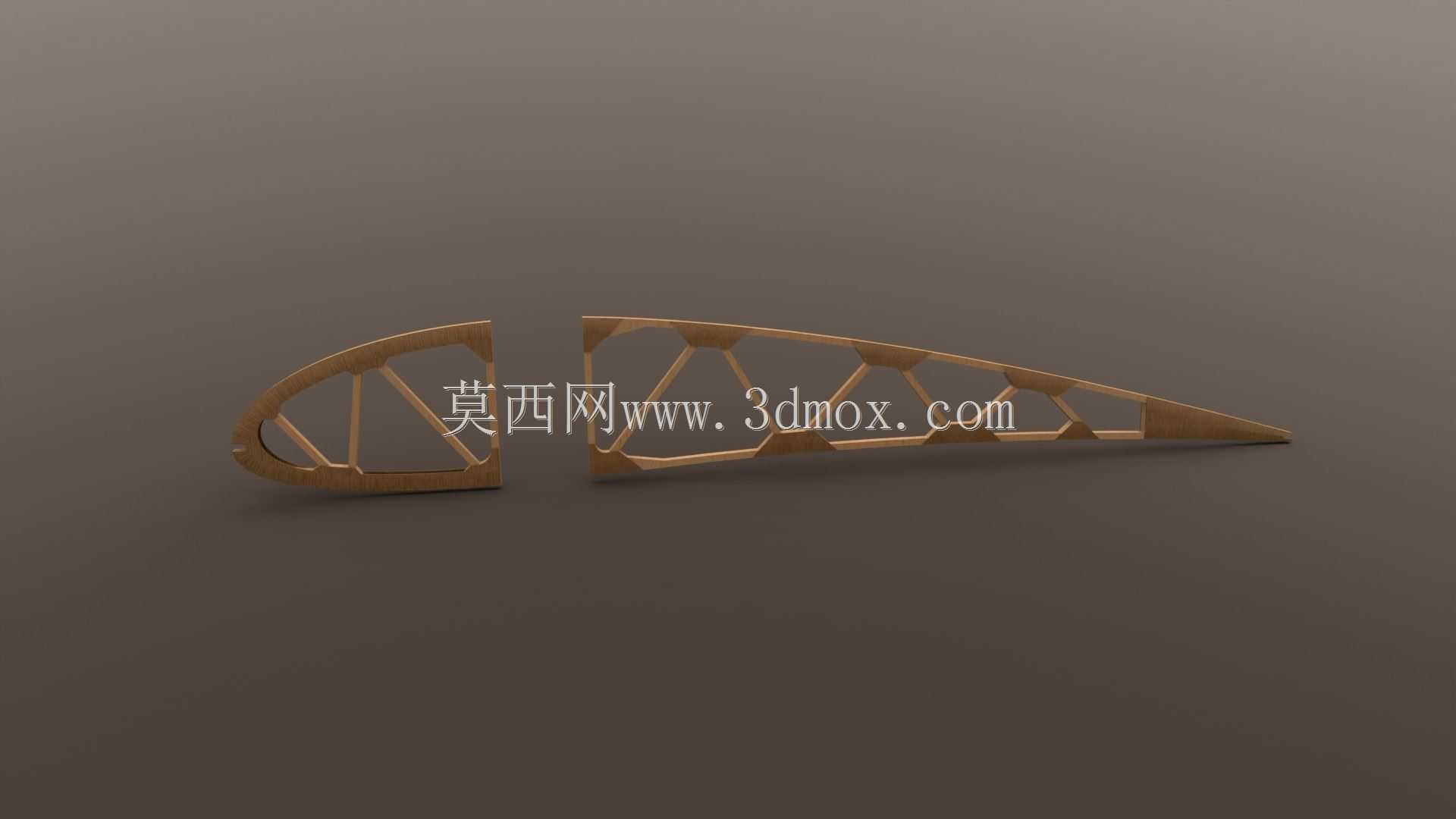

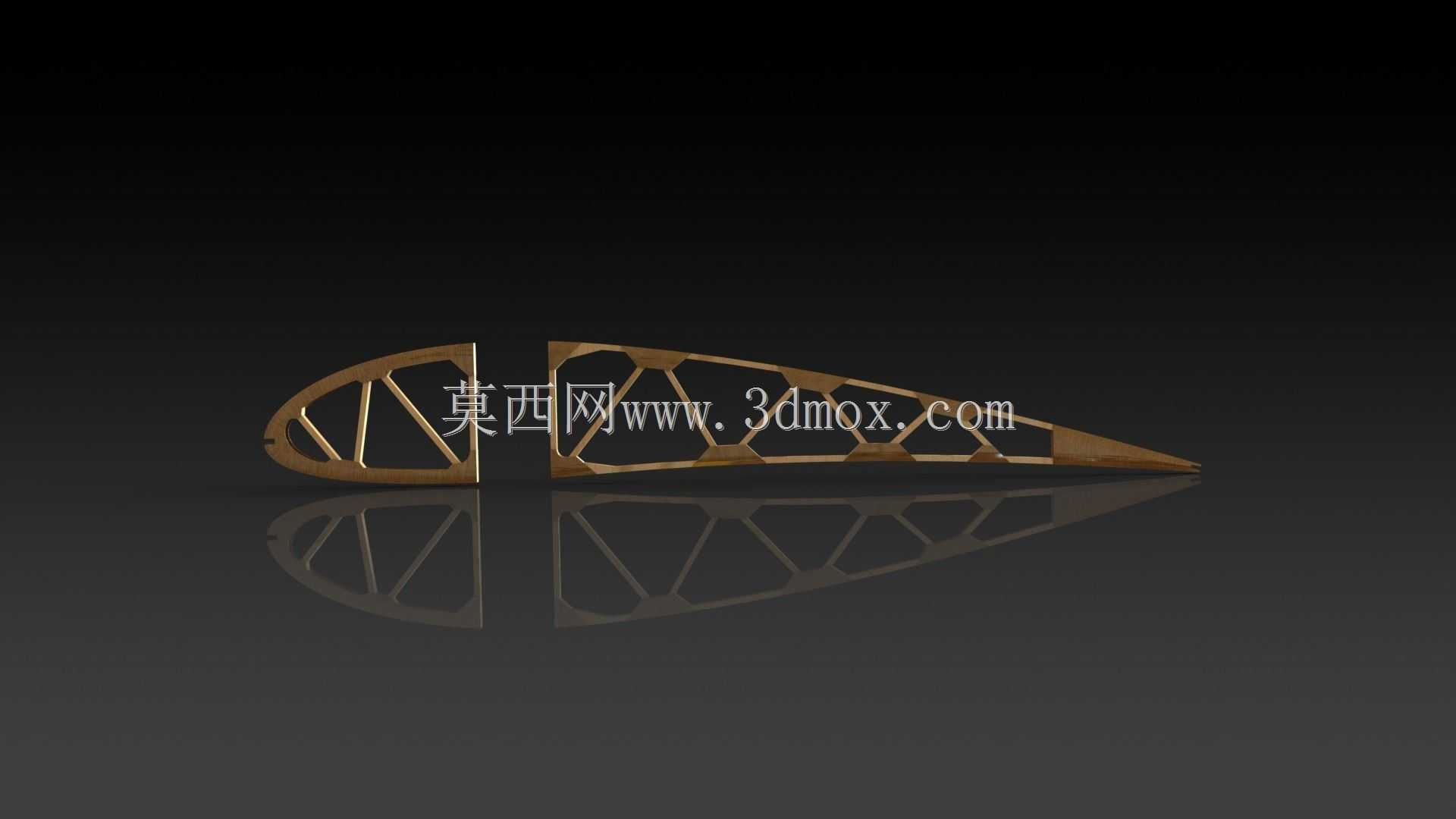

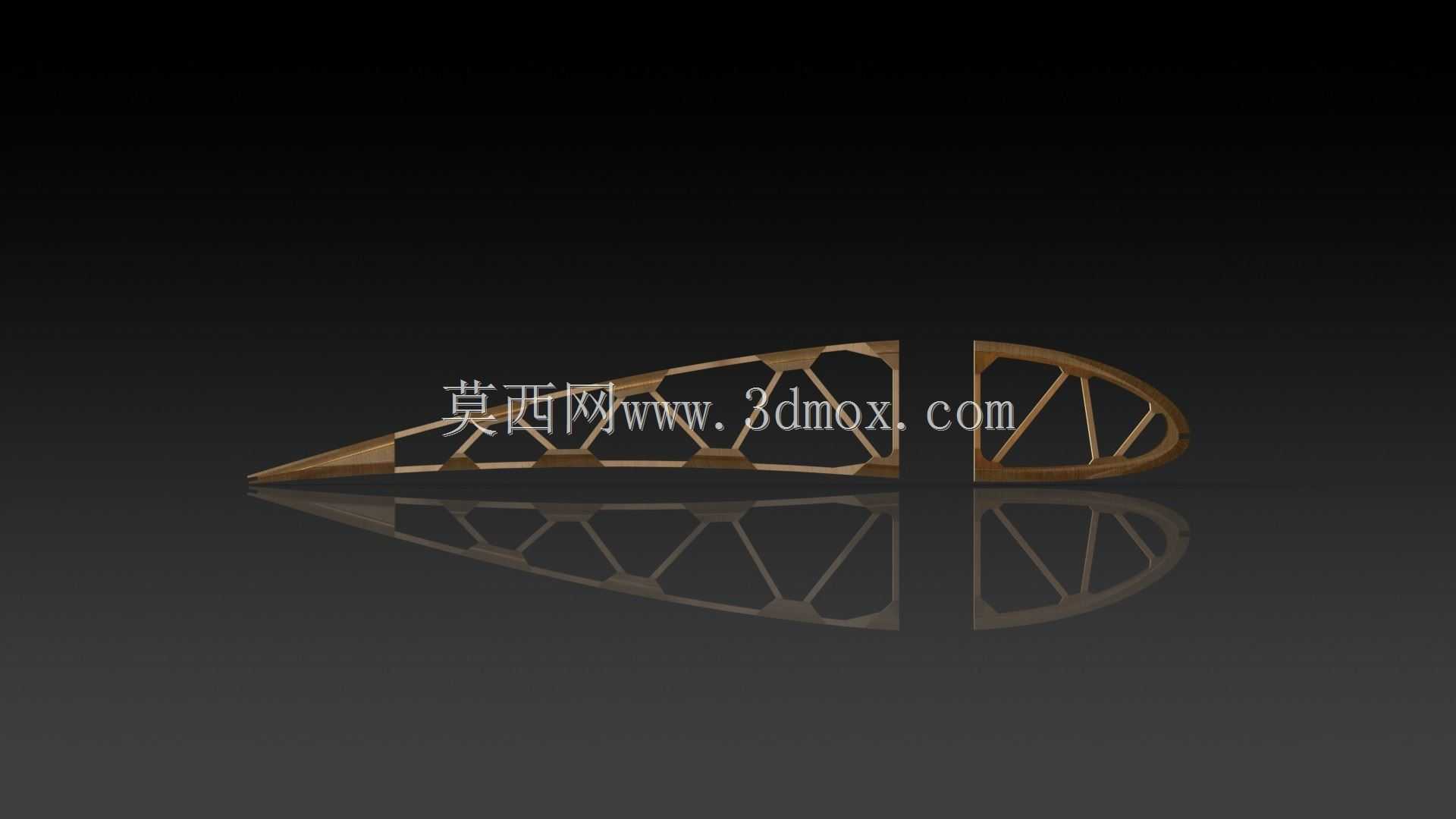

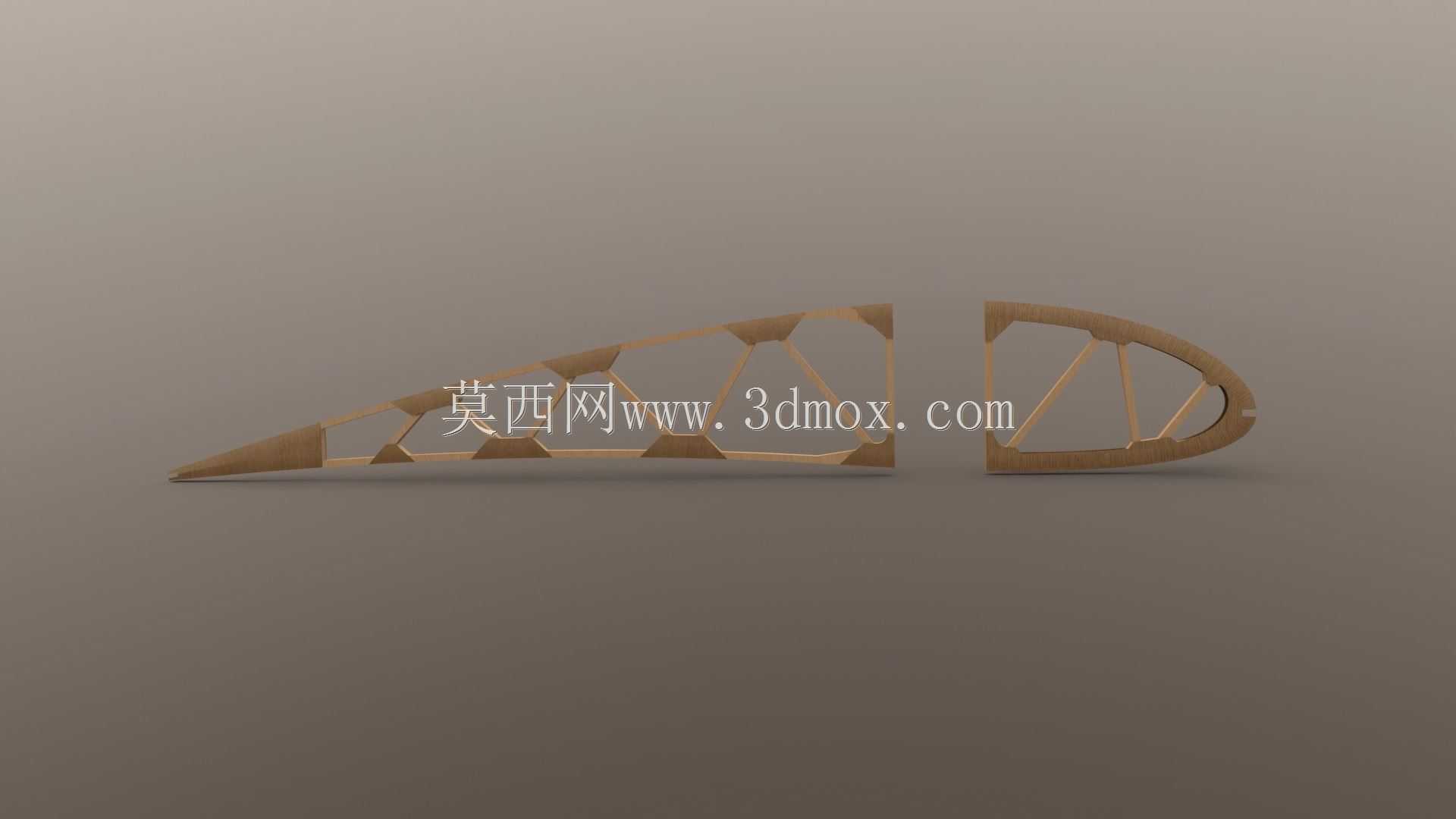

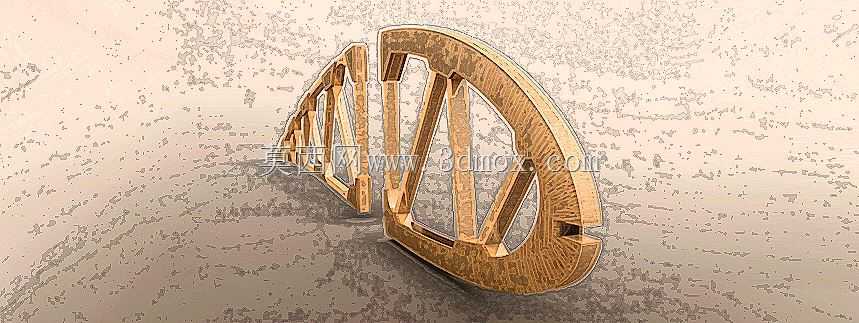

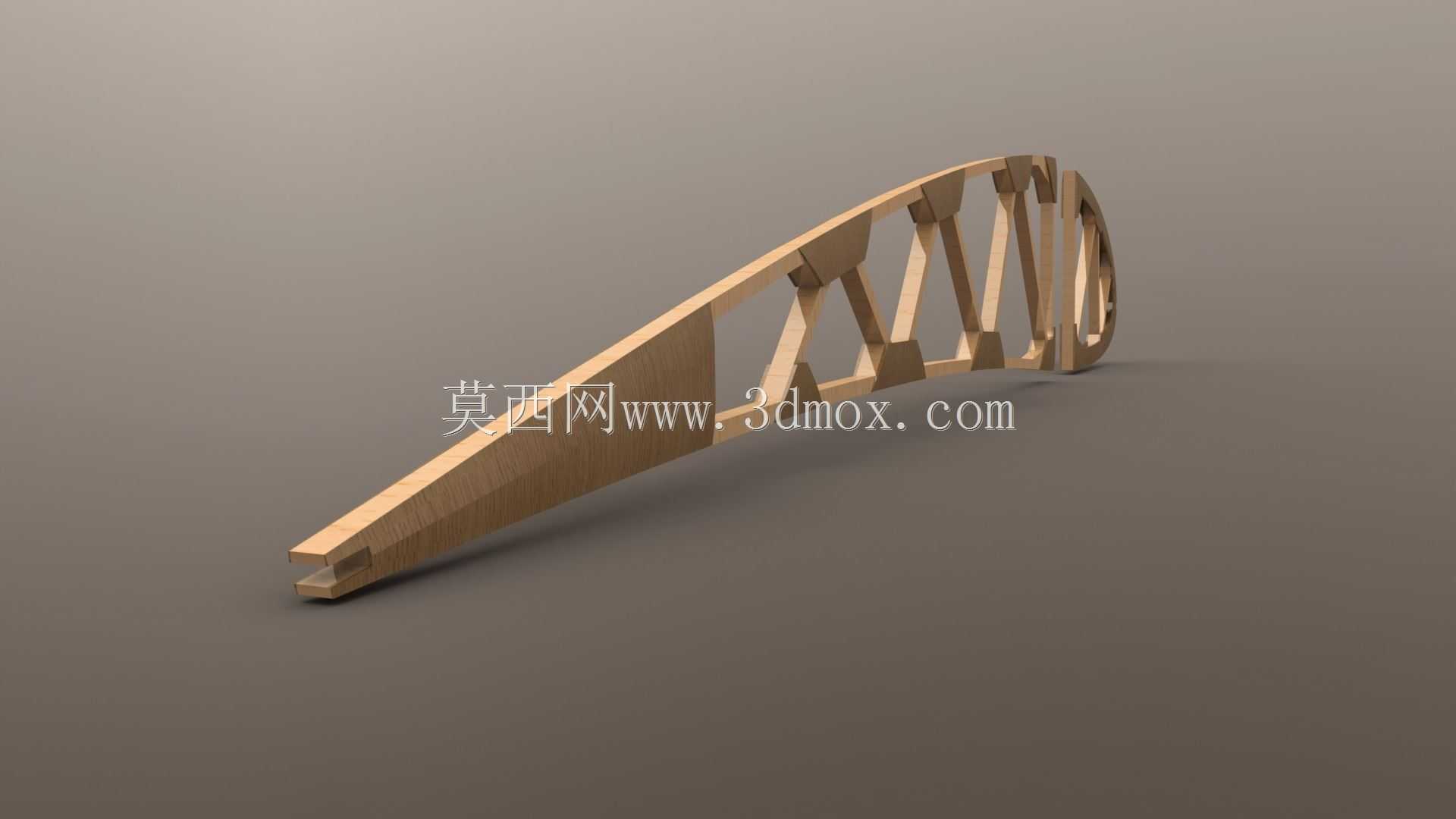

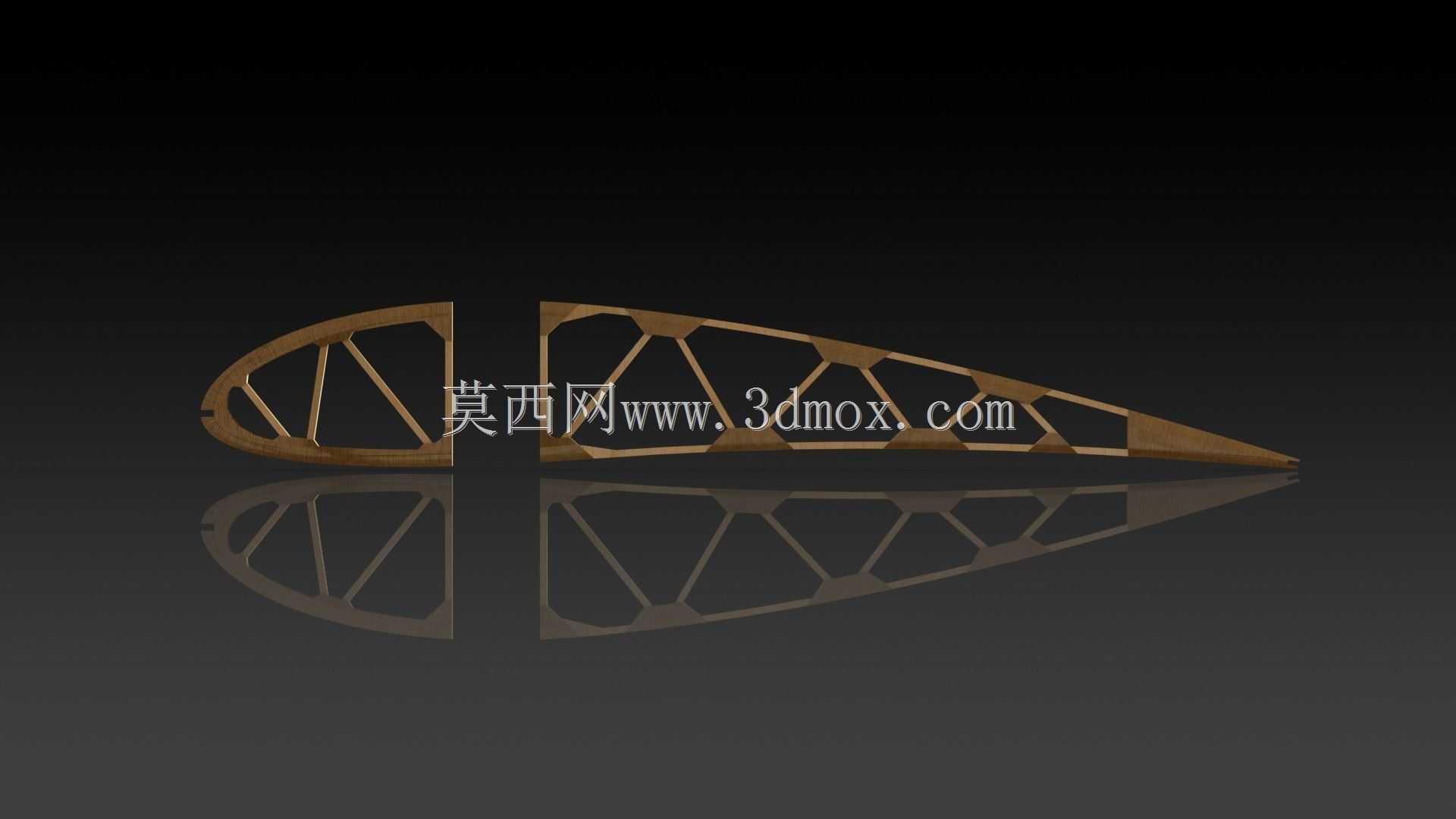

　　结构上可以看到多片翼肋沿翼展方向排列，靠近展示端的肋板保留完整翼型外轮廓，内部由多根斜向支撑形成近似桁架的受力路径。上缘和下缘承受弯曲引起的拉压变化，斜撑则分担局部剪切与扭转载荷。若肋板完全实心，虽然加工路径简单，但材料浪费明显，且薄板平面外的稳定性未必随面积增加而显著提高；采用开孔桁架后，支撑方向与主要传力路径更一致，重量下降的同时还能为穿线、舵机拉杆、翼梁定位留出空间。

　　设计思路首先从翼型坐标入手。GOE 535剖面需要按选定弦长缩放，取得上、下表面控制点后生成封闭轮廓；再在轮廓内部布置主梁穿孔、前缘条槽、后缘条槽以及减重孔。木质航模常用薄木板激光切割，所以三维建模时要特别注意板材厚度、切口补偿和装配间隙。翼肋上的梁孔不能只按名义尺寸绘制，若孔位与木条或碳杆配合过紧，装配时会产生强迫变形，使翼肋间距或翼面扭角偏离设计值；间隙过大，则会在飞行中出现滑移，影响机翼整体刚度。

　　外形边界方面，单片翼肋的平面轮廓由弦长和翼型厚度决定，展向位置不同，肋板可按梯形机翼的弦长变化进行缩放。实际机翼中，翼根附近承受弯矩更大，肋板间距可适当加密，翼尖区域载荷较小，间距可放宽。主梁通常沿翼展方向贯穿肋板，位置宜靠近翼型最大厚度附近，以提高弯曲截面效率；前缘条用于维持圆润前缘，后缘条则保证后缘直线度和蒙皮固定边界。三维结构需要同时检查这些纵向构件与每片肋板的相交关系，避免出现孔位错位、支撑被梁孔切断或斜撑端部连接过窄等问题。

　　在加工与装配场景中，这类模型很适合用激光切割胶合板、轻木片或类似层压板材制作。板材纹理方向会影响肋板强度，若支撑条与纹理夹角不合理，受载时可能沿木纹开裂。建模时可把每片肋板拆成平面切割轮廓，再在装配环境中按翼展阵列，依据机翼上反角、扭转角和弦长变化定位。对于教学或竞赛机型，还可以在数字模型中快速调整肋板间距、开孔率和斜撑角度，对比重量与刚度的变化。

　　功能特性上，该结构兼顾气动成形、骨架连接和减重三项任务。翼型外缘需要连续顺滑，尤其是前缘半径和后缘收窄区域，不能因开槽而产生明显折线；内部支撑端部应保留足够圆角，避免激光切割件在尖角处产生应力集中。桁架开孔并非随意挖空，开孔边界要避开主梁孔和外缘蒙皮支撑区，斜撑与外轮廓之间应保留一定宽度的承压边。若后续覆盖热缩膜，肋板上缘还承担覆膜张紧后的局部压力，过窄的翼缘会导致翼面凹陷或粘接面不足。

　　从工程验证角度看，三维模型可用于检查机翼装配顺序：先固定翼根基准肋，再穿入主梁和前后缘条，随后依次安装中部肋板，最后调整各肋平行度与翼型扭转。数字模型中能够提前发现翼肋方向装反、梁孔高度不一致、斜撑与拉杆通道干涉等问题。对于低速飞行器，这样的木质桁架结构成本低、修改方便、可视性强，既适合航空模型制作，也适合作为翼型受力、机翼构造和轻量化设计的教学实例。
