Kaydon薄壁等截面深沟球轴承精密结构

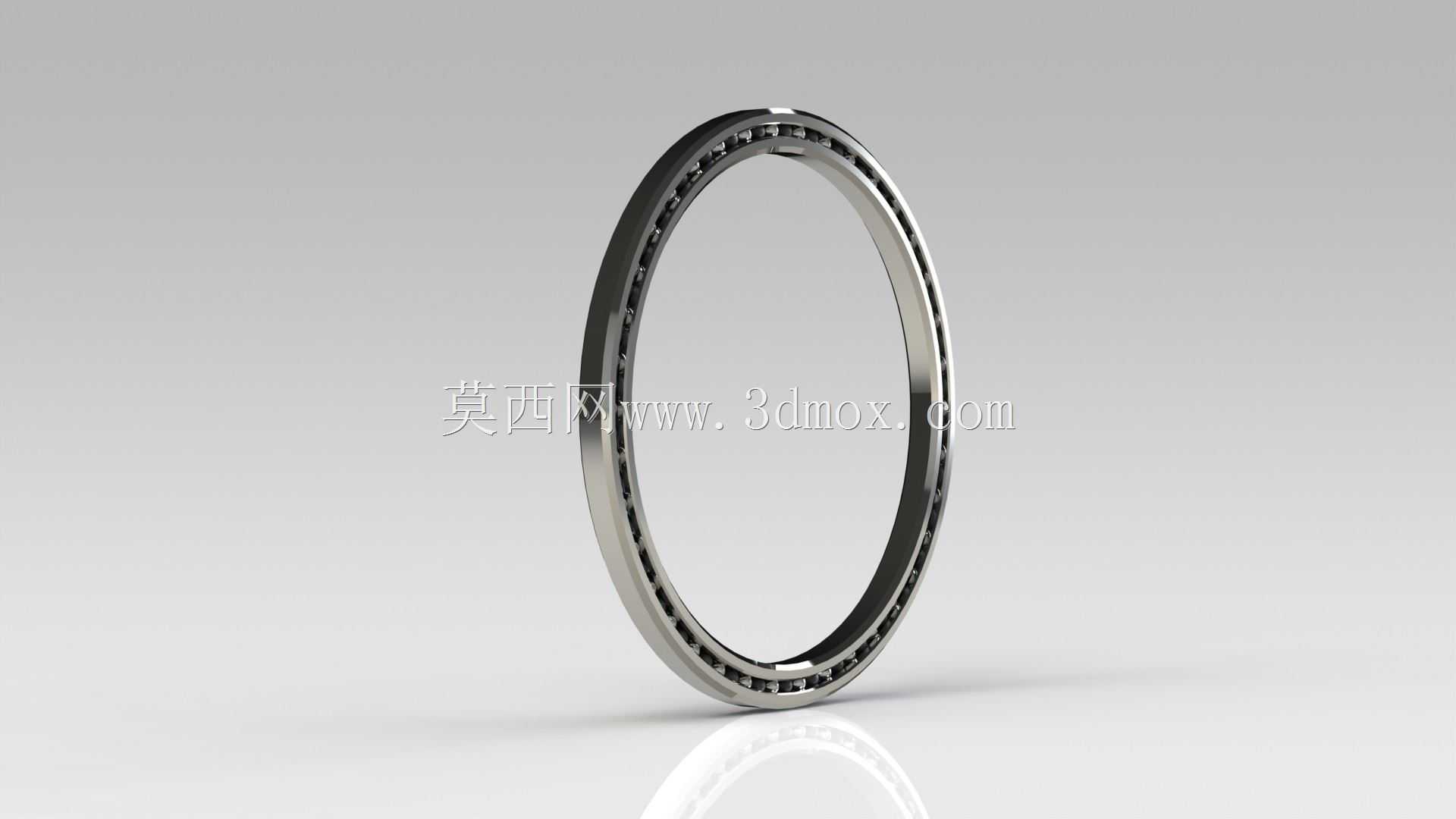

　　在精密回转机构的结构选型中，空间受限、载荷轻中等而又要求低摩擦、高回转精度的场合，往往会把目光从标准深沟球轴承转向薄壁等截面轴承。图中这类Kaydon风格的薄壁球轴承，核心价值在于用极小的径向截面尺寸换取较大的孔径，使轴系能够在紧凑外壳内穿过线缆、管路或其他构件，同时仍保持稳定的旋转支承能力。

　　从结构上看，该轴承由内外薄壁套圈、一组钢球以及保持架组成。套圈截面很薄，壁厚均匀，滚道经过精密加工，能够引导钢球在圆周方向均匀承载。与普通轴承相比，等截面设计的特点是在同一系列中，即使孔径增大，径向截面高度仍保持基本不变；这意味着大规格产品不会按比例变得笨重，特别适合机器人关节、雷达转台、医疗影像设备、光学仪器、航空航天作动机构以及自动化分度盘等对重量和包络敏感的装置。

　　实际使用时，这类轴承通常承受以径向载荷为主、并可兼顾一定双向轴向载荷的复合受力。深沟球滚道使钢球与套圈接触面积合理，运转摩擦阻力小，启动转矩低，对于需要低速平稳摆动或连续回转的机构很有优势。需要注意的是，薄壁套圈刚性相对有限，轴承精度很大程度依赖相邻安装件的几何质量。轴承座孔和轴颈的圆度、同轴度、端面垂直度以及倒角过渡，都会直接影响套圈装入后的滚道变形量；若支撑件加工粗糙或夹紧方式不当，原本高精度的轴承也可能出现旋转阻滞、噪声增大或寿命下降。

　　建模时应重点还原几个工程边界：一是内外套圈的薄壁轮廓，滚道曲率中心、沟道半径和挡边高度需要与钢球直径匹配；二是钢球在圆周方向的等分排布，保持架兜孔应包住钢球并留出合理间隙，避免模型中出现干涉；三是轴承的安装配合面，内圈内孔与轴、外圈外圆与座孔之间的配合关系要在装配图中明确。薄壁轴承不宜依靠过大过盈来获取刚性，通常采用轻预紧或定位压紧方式，使套圈在工作状态下既不发生蠕变，也不因过度挤压而丧失游隙。

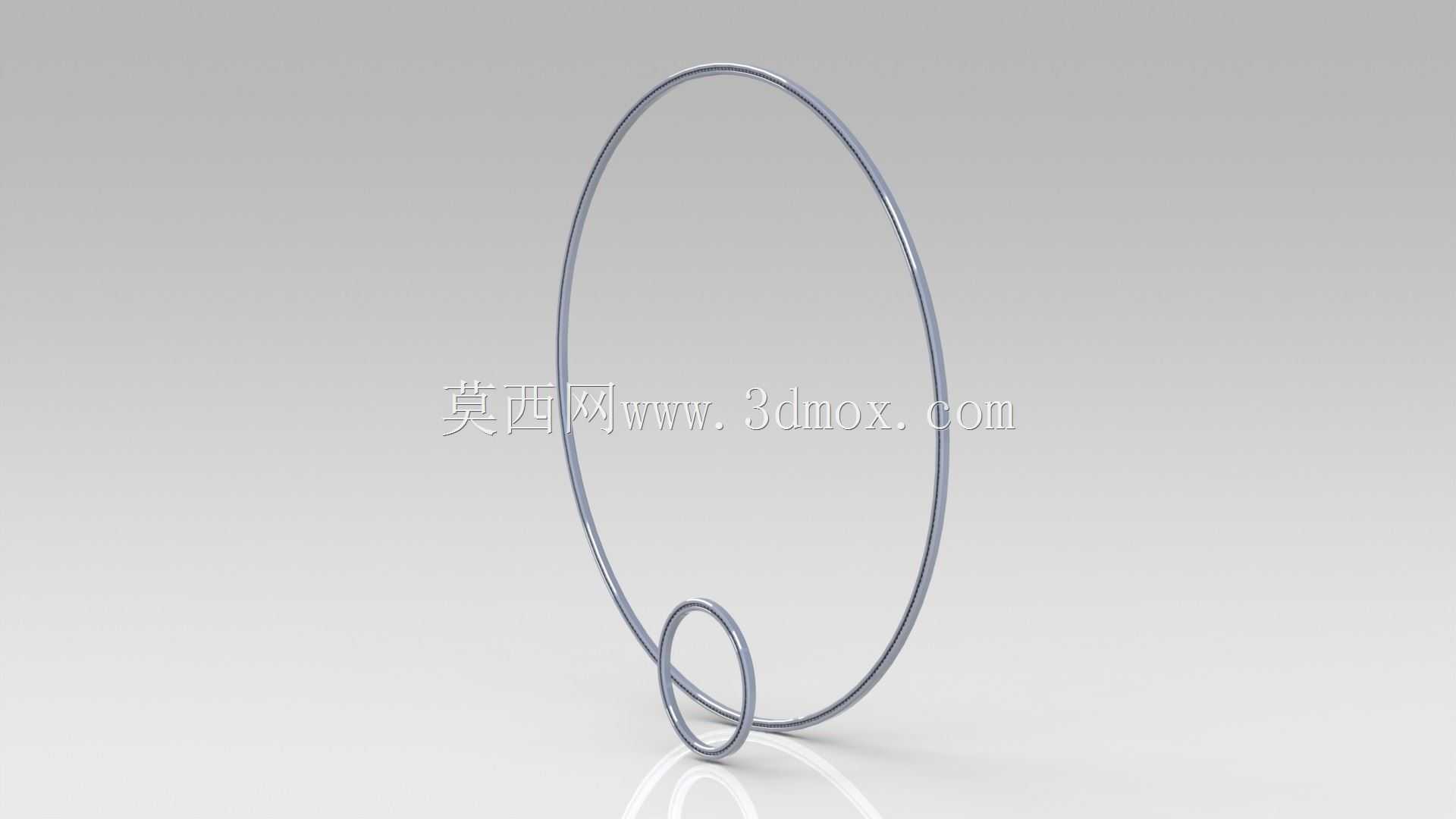

　　尺寸边界方面，小规格型号内孔约35mm、外径约41mm、宽度约2.5mm，属于极薄截面；大规格型号内孔约170mm、外径约176mm、宽度同样约2.5mm，体现出等截面系列在孔径扩展时截面尺寸保持一致的设计思路。如此窄的宽度决定了它更适合弯矩较小、支承跨距经过合理布置的场合。若机构存在较大倾覆力矩，单只薄壁轴承可能无法提供足够抗力，工程上常采用成对安装、增加跨距或与其他支承形式组合的方式来提高整体刚度。

　　从三维结构表达角度，套圈可采用回转体生成滚道基础形状，再对密封、挡边和倒角进行细节处理；钢球按节圆直径阵列，保持架根据实体结构绘制兜孔与连接桥。装配检查时，应确认钢球与滚道为点接触或近似点接触关系，保持架与套圈之间留有运动间隙，内外圈在同轴状态下可自由转动。对于渲染展示，金属套圈表面可体现轴承钢磨削后的高光质感，钢球突出光滑反射特征，保持架则根据材质区分金属或工程塑料质感。

　　这类轴承的设计思路并不是追求重载，而是在“大孔径、小截面、轻重量、低摩擦、高回转精度”之间取得平衡。选型时需要结合载荷方向、转速、润滑方式、密封要求、温度环境和安装重复精度综合判断；结构设计人员则应把轴承看作与轴、壳体共同构成精度的系统部件，而不是孤立标准件。只有在安装边界、配合公差和预紧策略都得到控制时，薄壁等截面球轴承才能在紧凑设备中发挥其稳定支承作用。
