50x100木材十字交汇连接构件

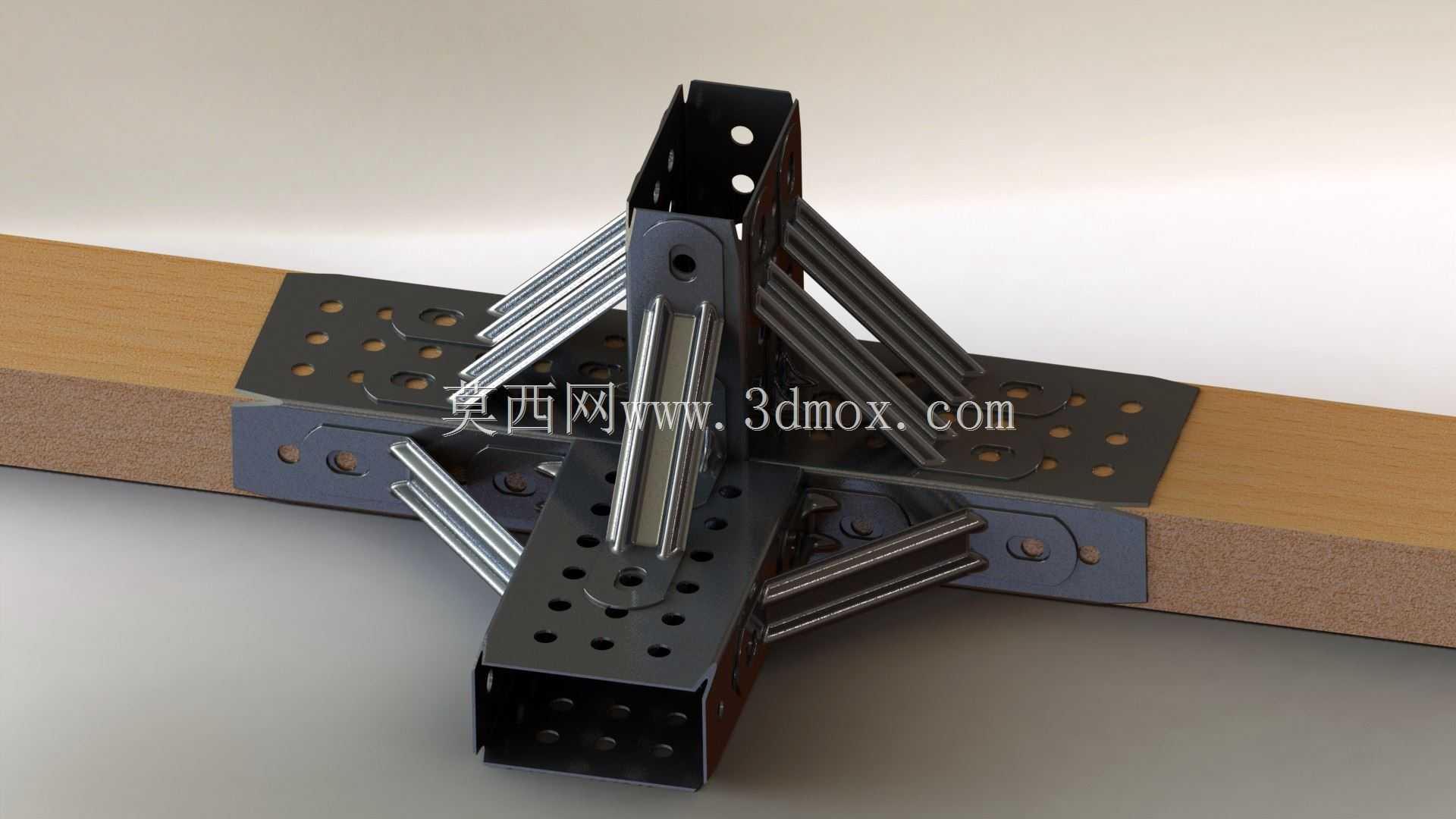

　　该构件面向50×100规格矩形木方的空间交汇连接场景，在工装台架搭建、轻型设备支承框架、实训教学平台、可拆装工位器具以及非标辅助机架中具有明确使用价值。现场施工时，木梁常需要在同一节点完成十字交叉、垂直搭接或多方向延伸，传统木工榫接对加工精度要求高，后期拆改困难；单纯采用角码又难以覆盖多根梁同时交汇的受力状态。此结构将节点受力、安装定位和孔位约束集中在一组金属件上，使木方端部能够按照预设方向快速拼合，降低现场划线与配作工作量。

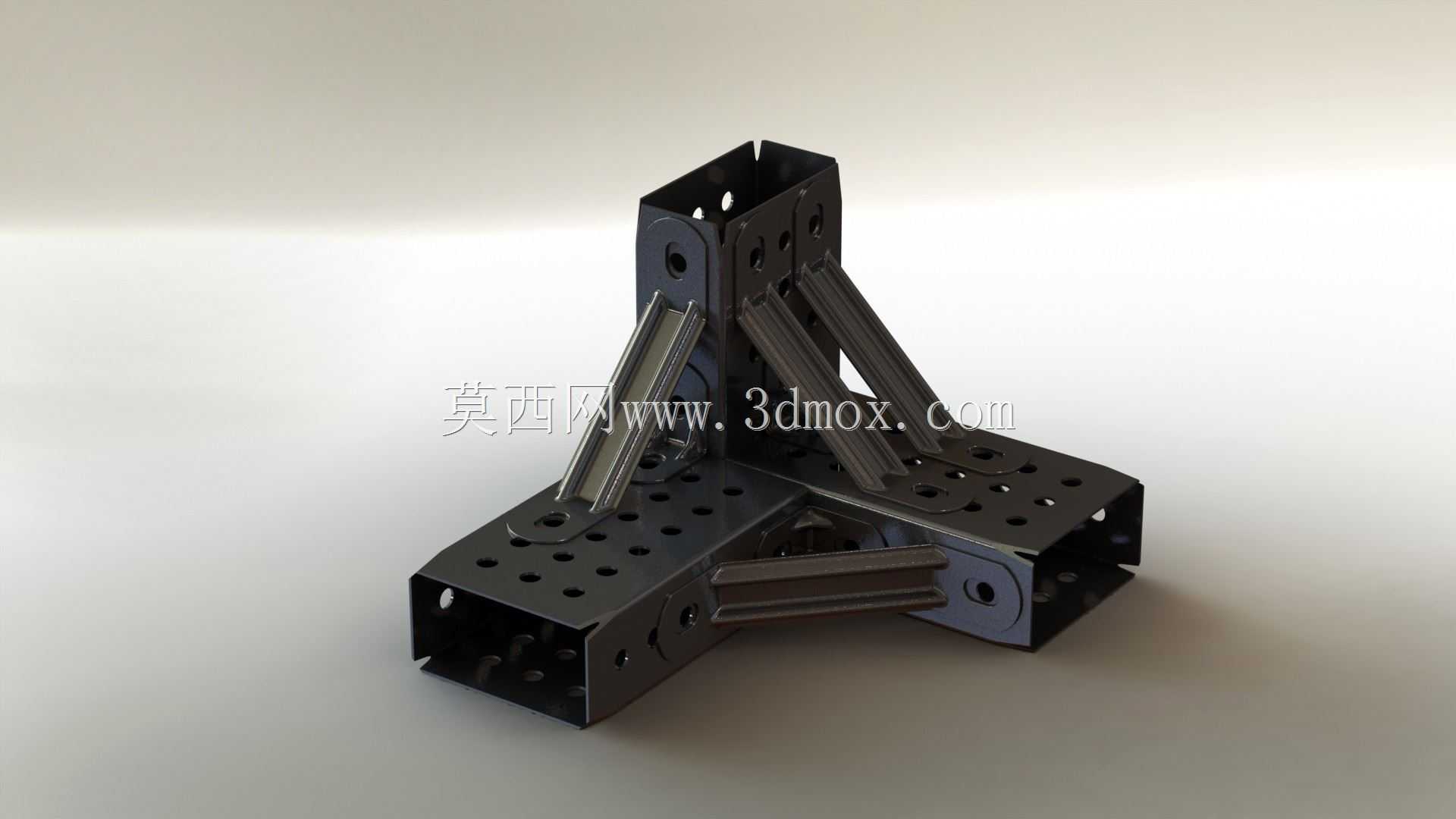

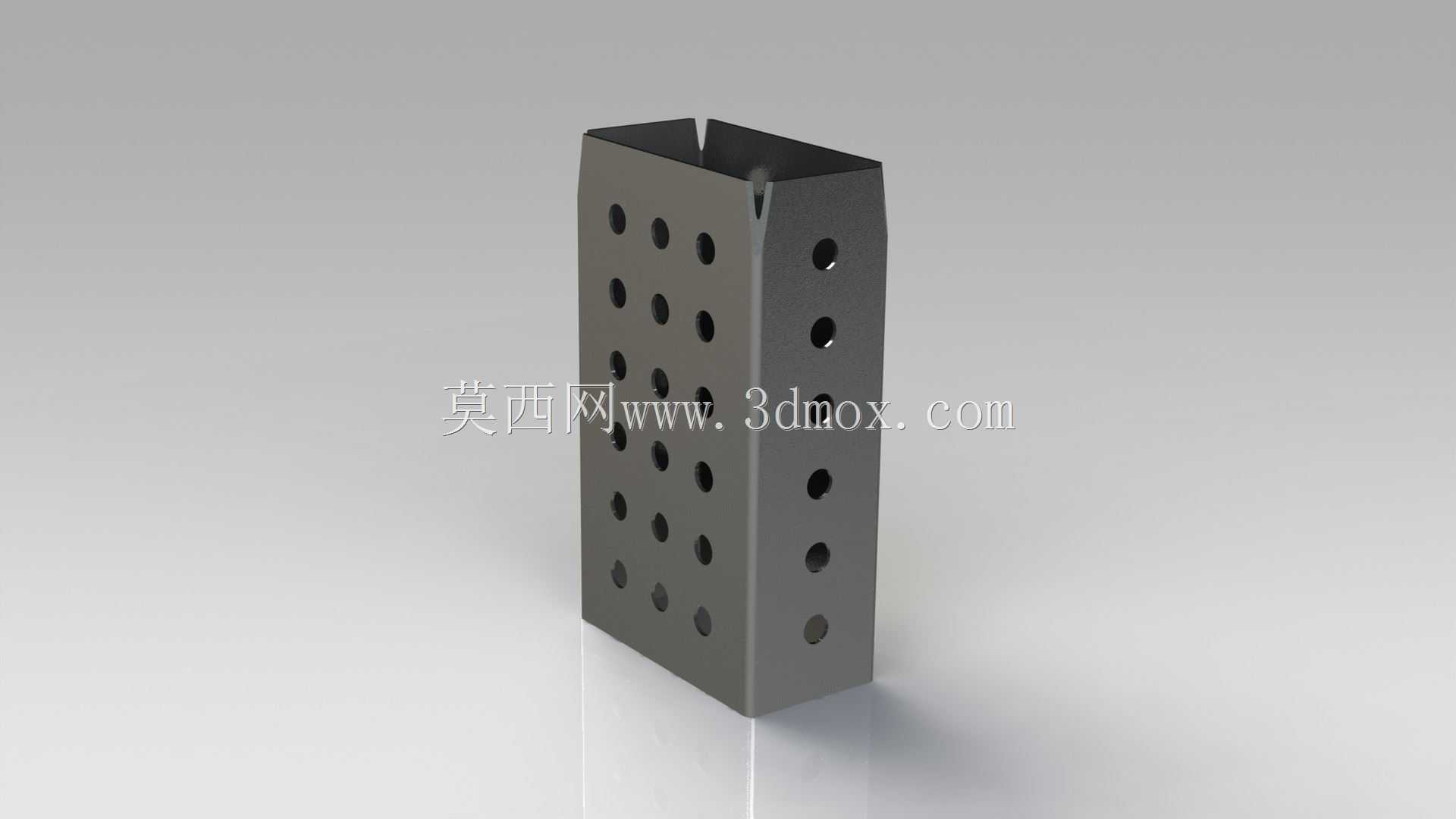

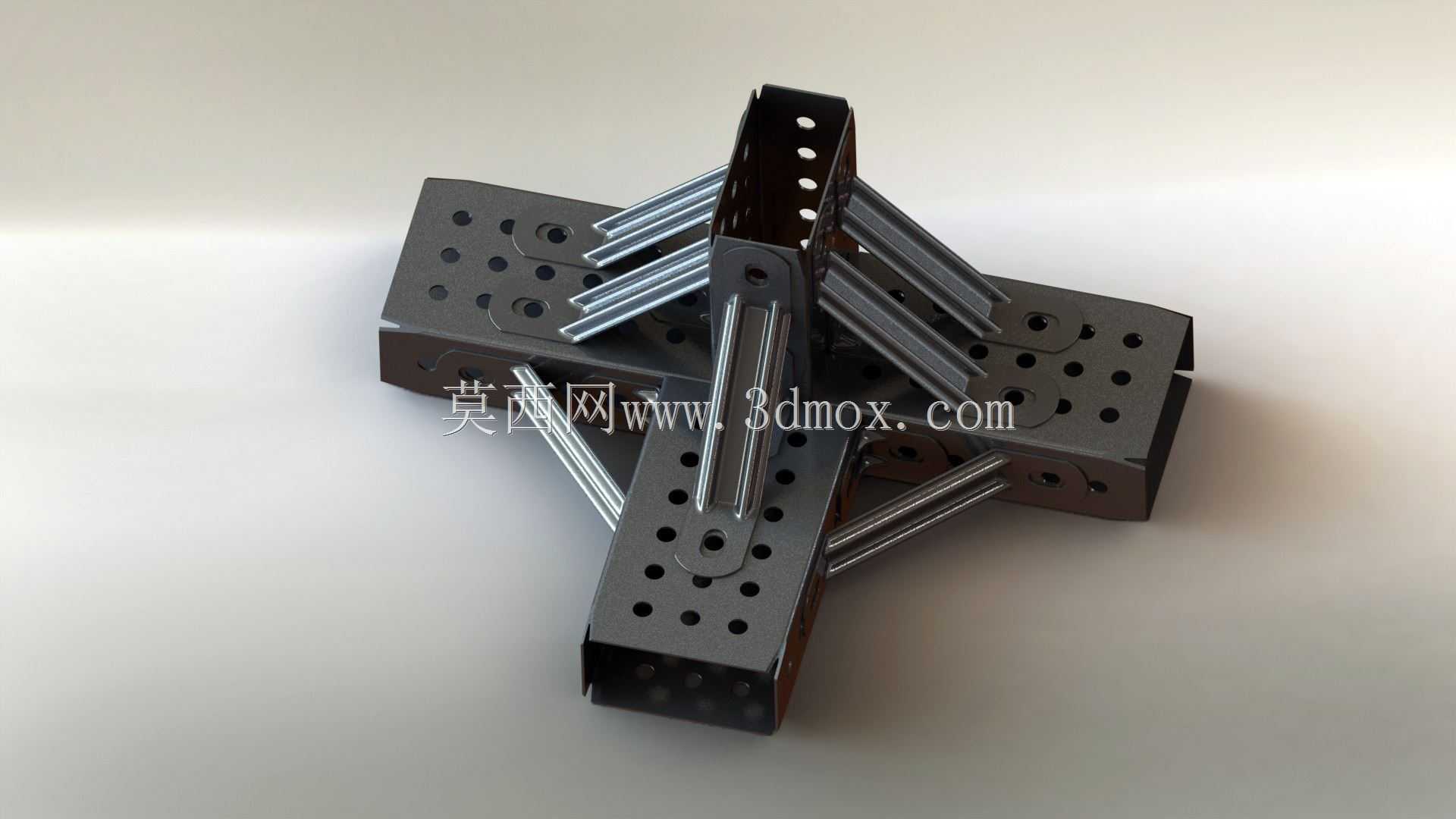

　　从功能上看，构件主体采用带折边的盒状承托形式，板面分布多组安装孔，既可以通过螺钉直接压紧木方表面，也能够利用侧向孔位完成相邻金属件之间的固定。折边结构并非单纯装饰，而是提高薄板在节点处的抗弯和抗扭能力，避免木方受载后连接件出现张开变形。多方向布置的连接面使节点不再局限于平面搭接，竖直件、水平件和斜向支撑杆可以在同一区域交汇，适合框架在受弯、受拉和轻微振动条件下使用。

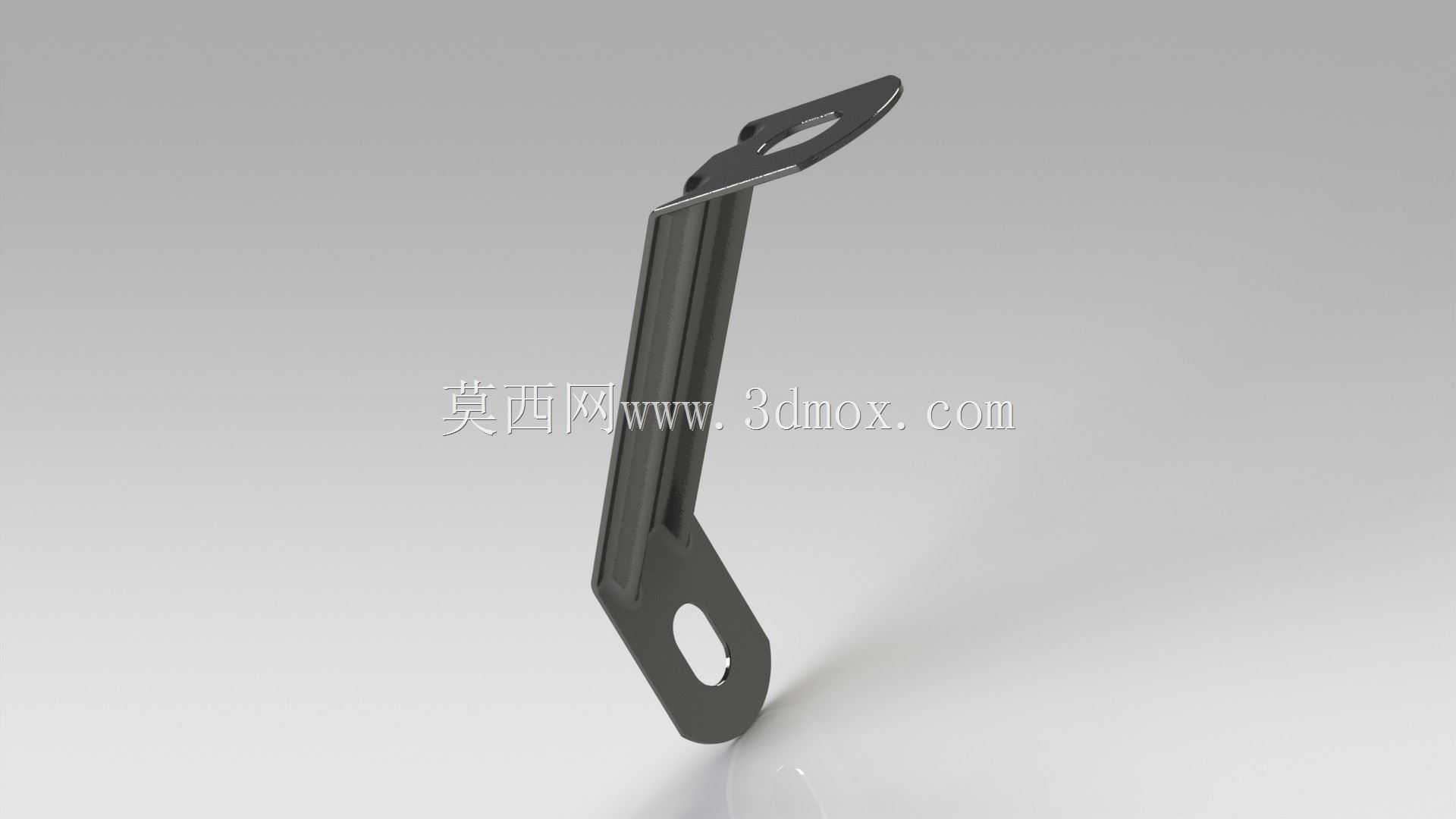

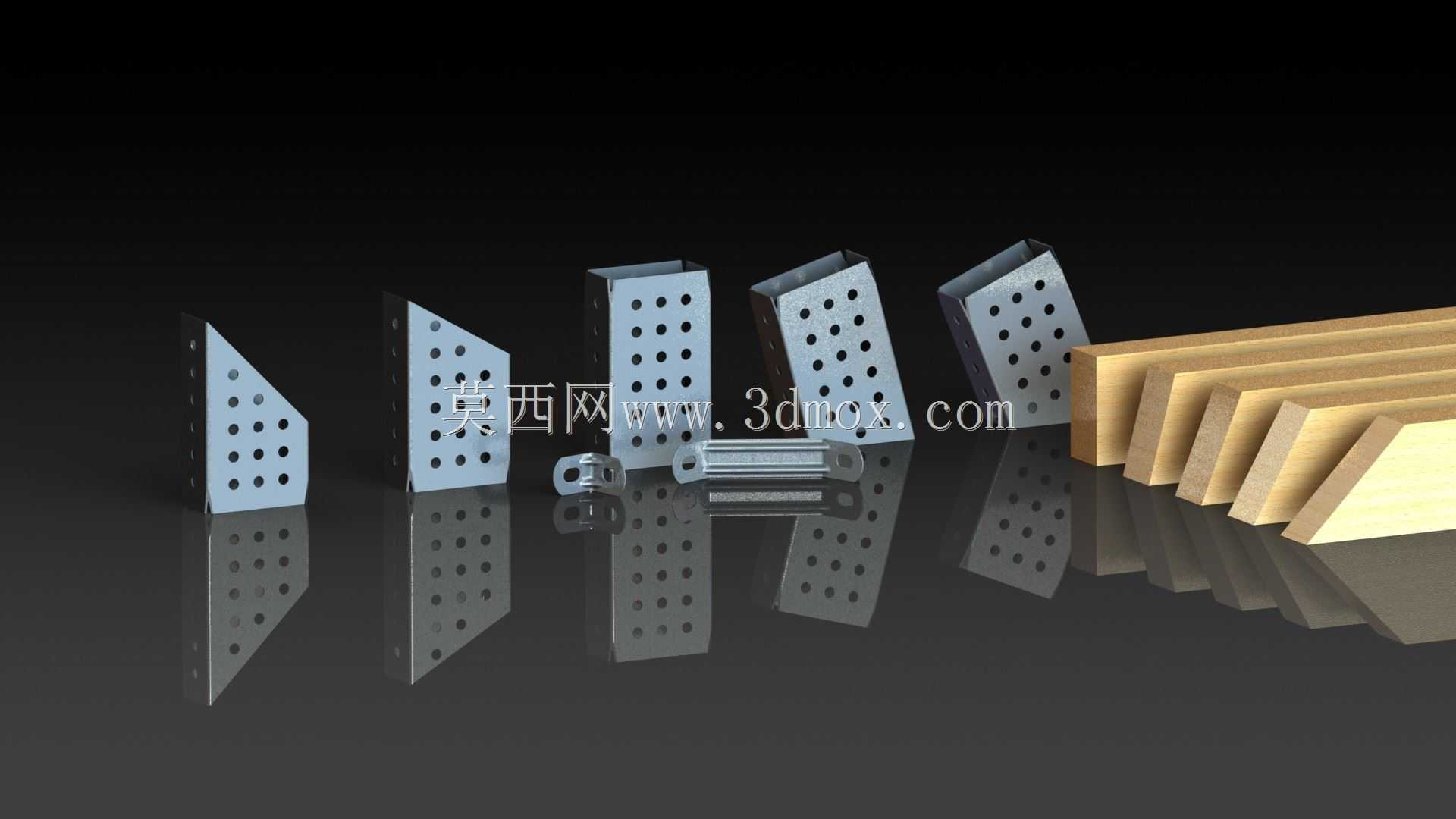

　　设计思路上，模型没有采用复杂铸造成型，而是围绕钣金折弯、钻孔和装配关系展开。主体板件上的孔阵保留了较大的调节余量，安装时不必完全依赖木方端面的高精度切割；当木方长度存在少量误差时，可通过孔位选择补偿累计偏差。杆件之间的平行金属条起到辅助定位和加强作用，使交叉方向的构件在装配后保持相对间距，减少木方直接接触造成的局部压陷。对于需要反复拆装的教学台架或展会支架，这种孔板式结构比焊接节点更便于维护，也便于更换损坏木料。

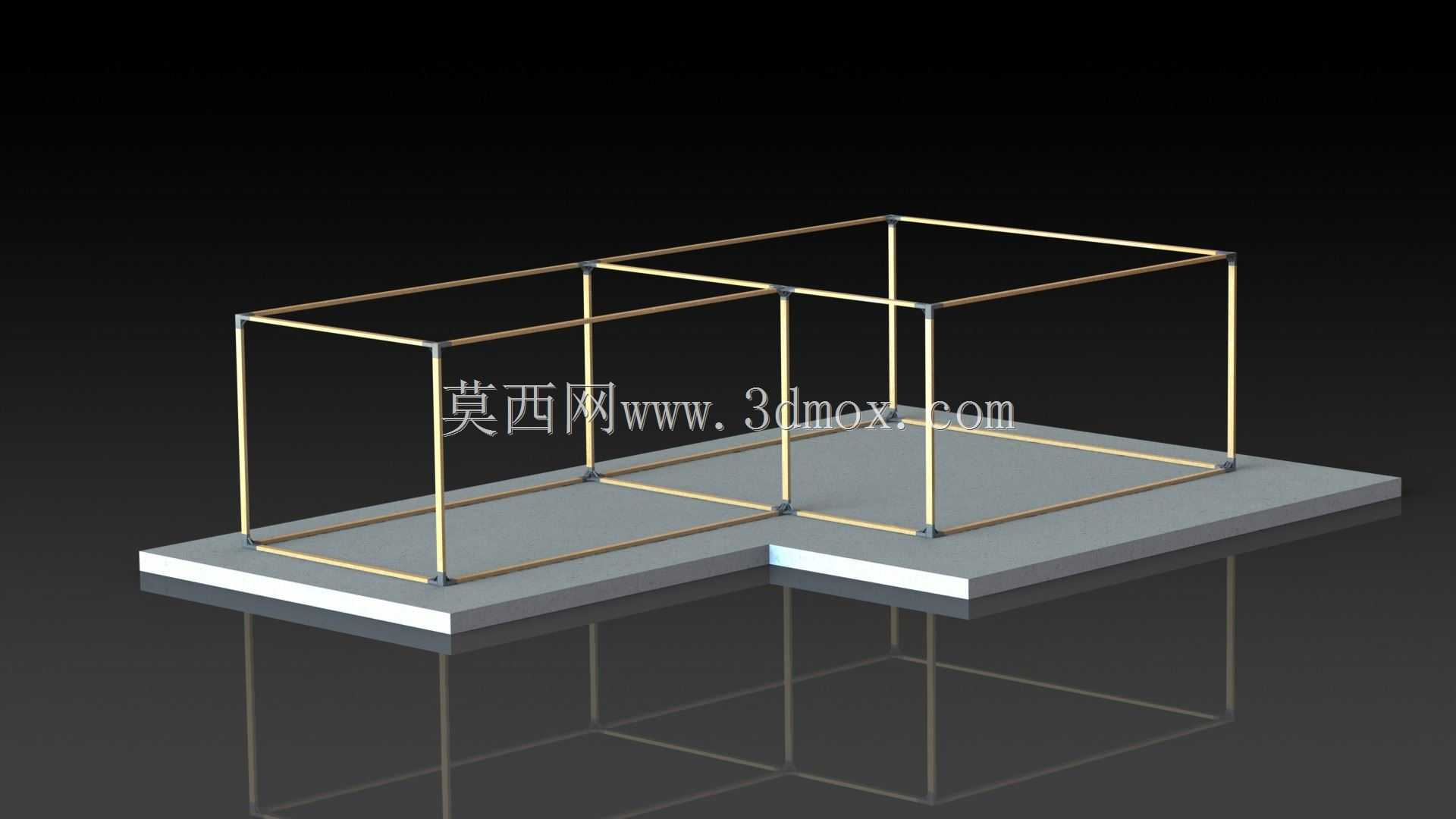

　　外形与安装边界需要在三维布局阶段重点校核。木方名义截面为50mm×100mm，连接件包覆在木方端部或交叉区域外侧，因此框架外轮廓会在节点处增加金属板厚度和折边宽度。排布相邻梁体时，不能只按木方净截面建模，还应预留螺钉头、螺母以及工具操作空间；若节点靠近墙面、设备罩壳或输送线护栏，需检查折边是否与外围件发生干涉。竖直方向的连接件高度较大，适合承受木梁端部传来的弯矩，但其顶部开孔区域应避免与上方铺设的台面、踏板或电气安装板冲突。

　　在实际选型中，这类构件更适合轻载和中等载荷的支承场合，例如木质工作台、物料周转架、设备防护栏、模型试验架以及柔性生产线旁的辅助工位。若用于长期重载或冲击明显的场景，应结合木方材质、螺钉规格和载荷方向复核孔壁承压能力，必要时增加垫板或扩大螺栓分布距。三维建模时可将木方、连接件、紧固件分别建立装配关系，通过剖切检查螺钉是否贯穿到木方有效握持区域，同时确认多根木方交汇后不存在无法落钉的死角。

　　整体结构强调可制造性与现场装配效率：板件形状规则，孔位规律，便于钣金加工和后期维护；节点形式清晰，能够把木材的易加工特点与金属件的承载优势结合起来。对结构设计人员而言，该模型可作为矩形型材空间连接的参考样例，用于校核交叉节点的包络空间、紧固件排布以及框架拆装顺序。
