异形弯管轮廓度检测专用检具

　　这套检具的核心定位，是解决小批量异形弯管在工序间快速判定合格性的问题，区别于三坐标测量的抽检模式，它可以直接布置在弯管工序出口、焊接工位旁，操作人员不需要掌握精密测量编程技能，只需要将完成弯制、端面修整的管路件顺着检具的定位导向放入，几秒内就能判断管件的空间走向、折弯角度、端点位置是否落在公差允许范围内，在汽车管路、液压气动管路、制冷系统配管这类弯管件批量生产场景里，这类检具是制程管控最常用的硬件手段。

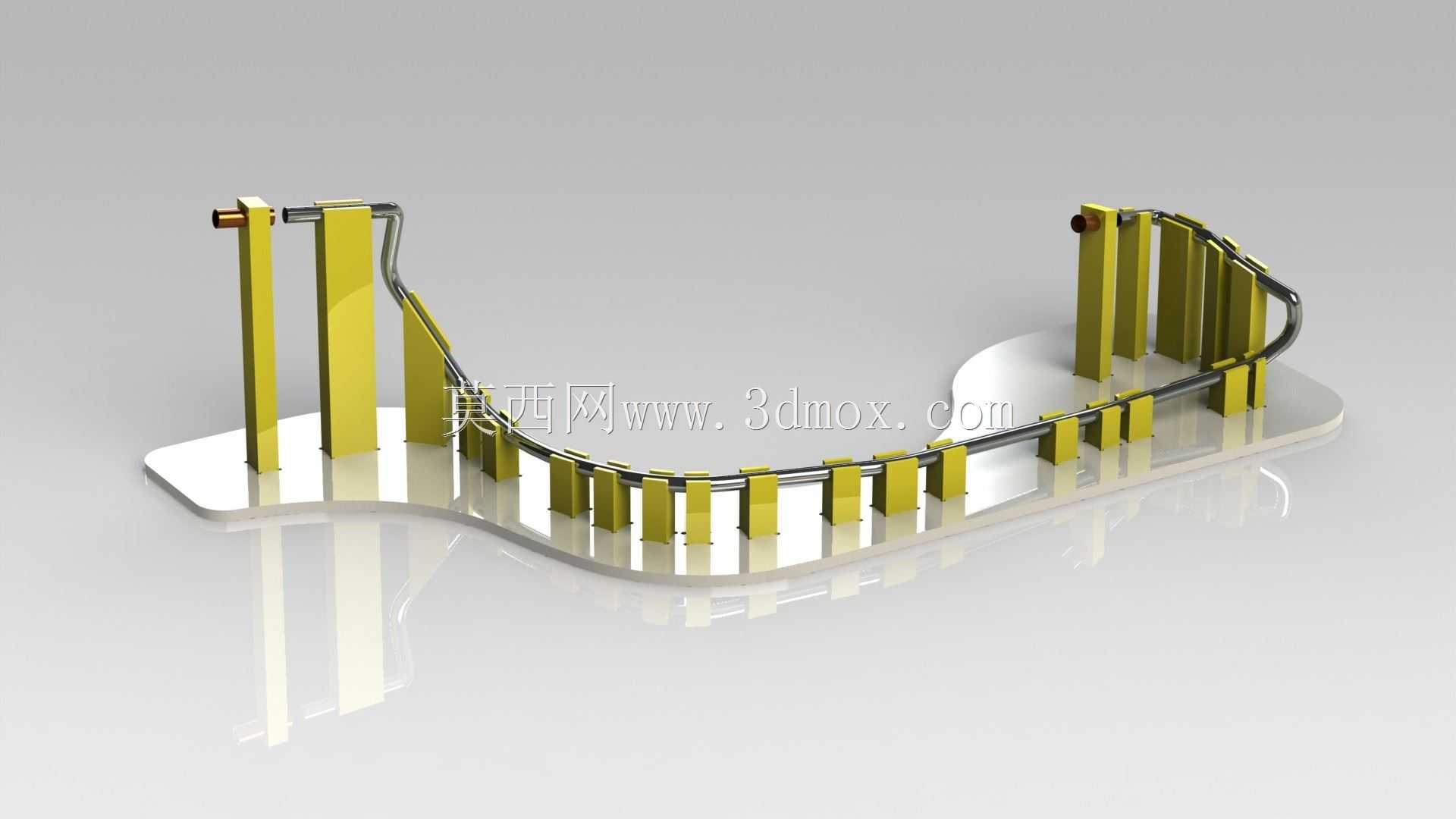

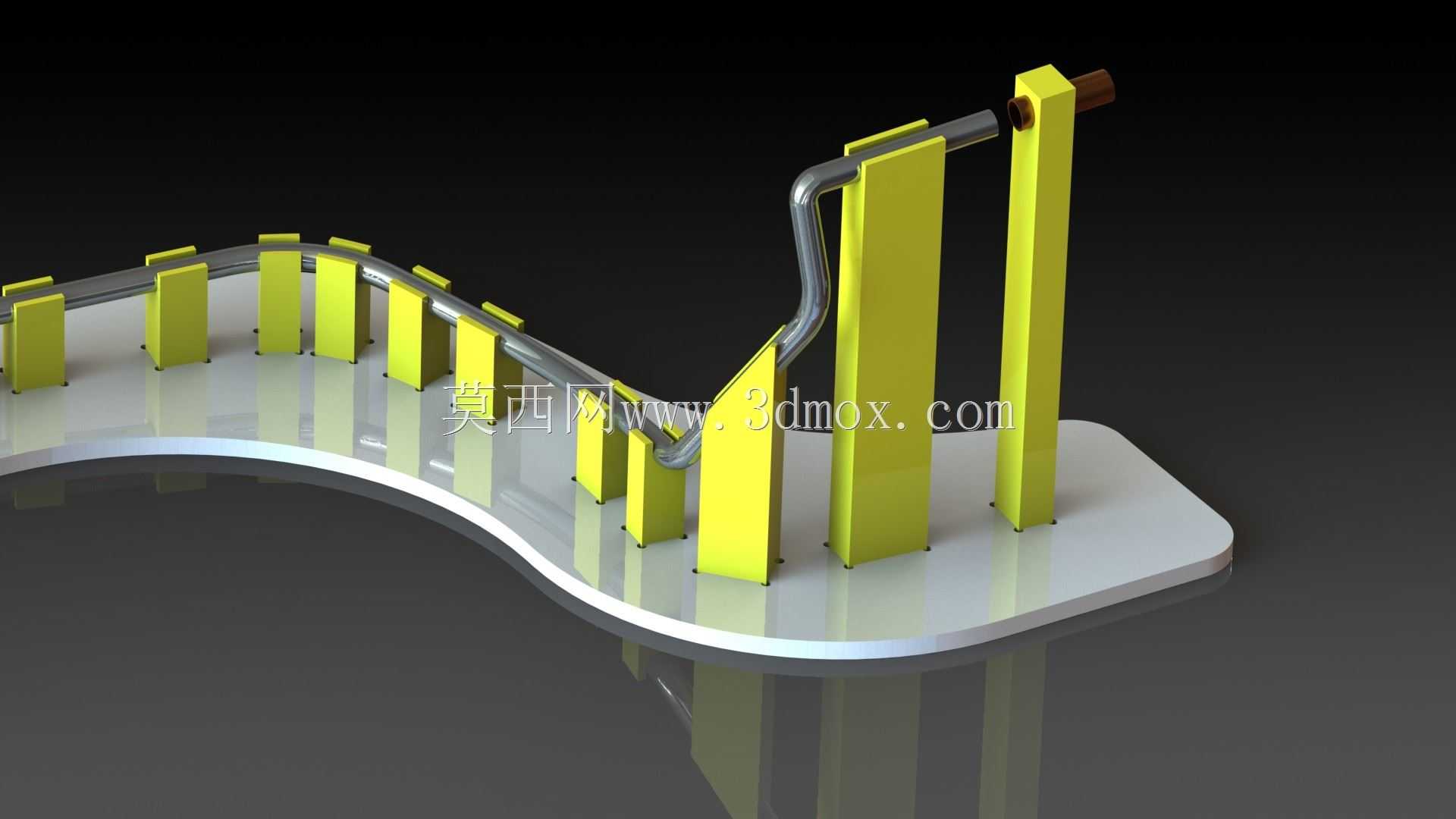

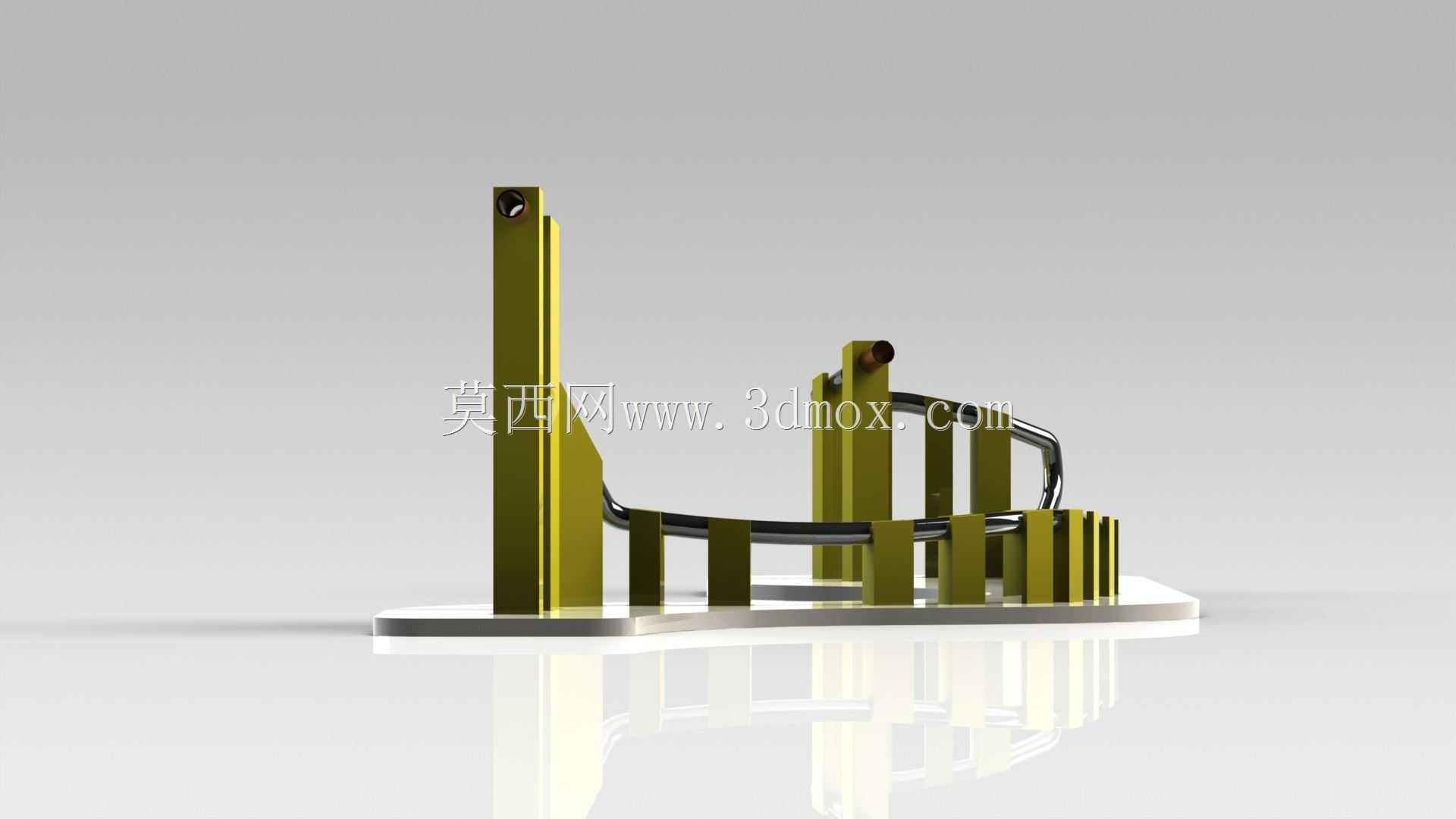

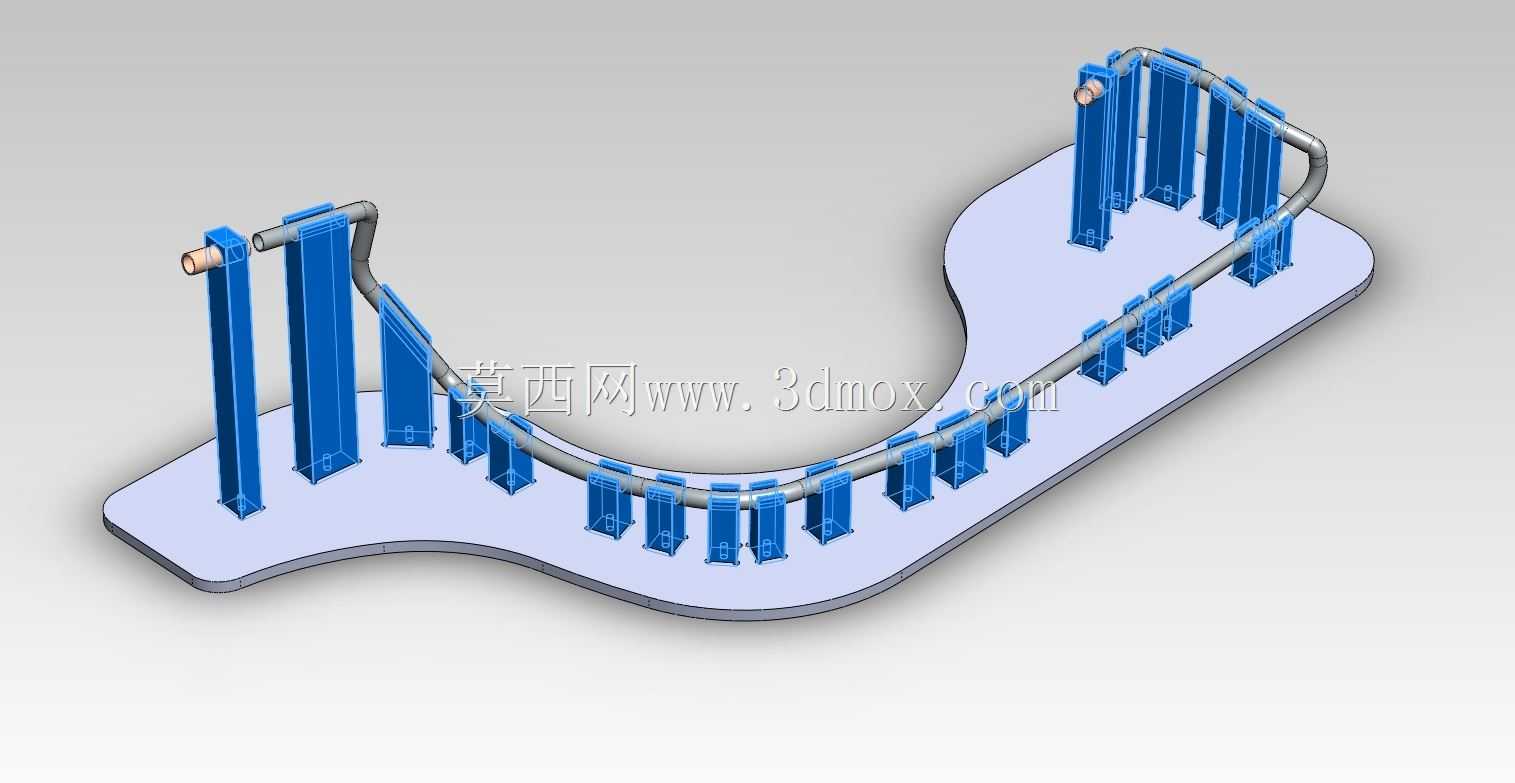

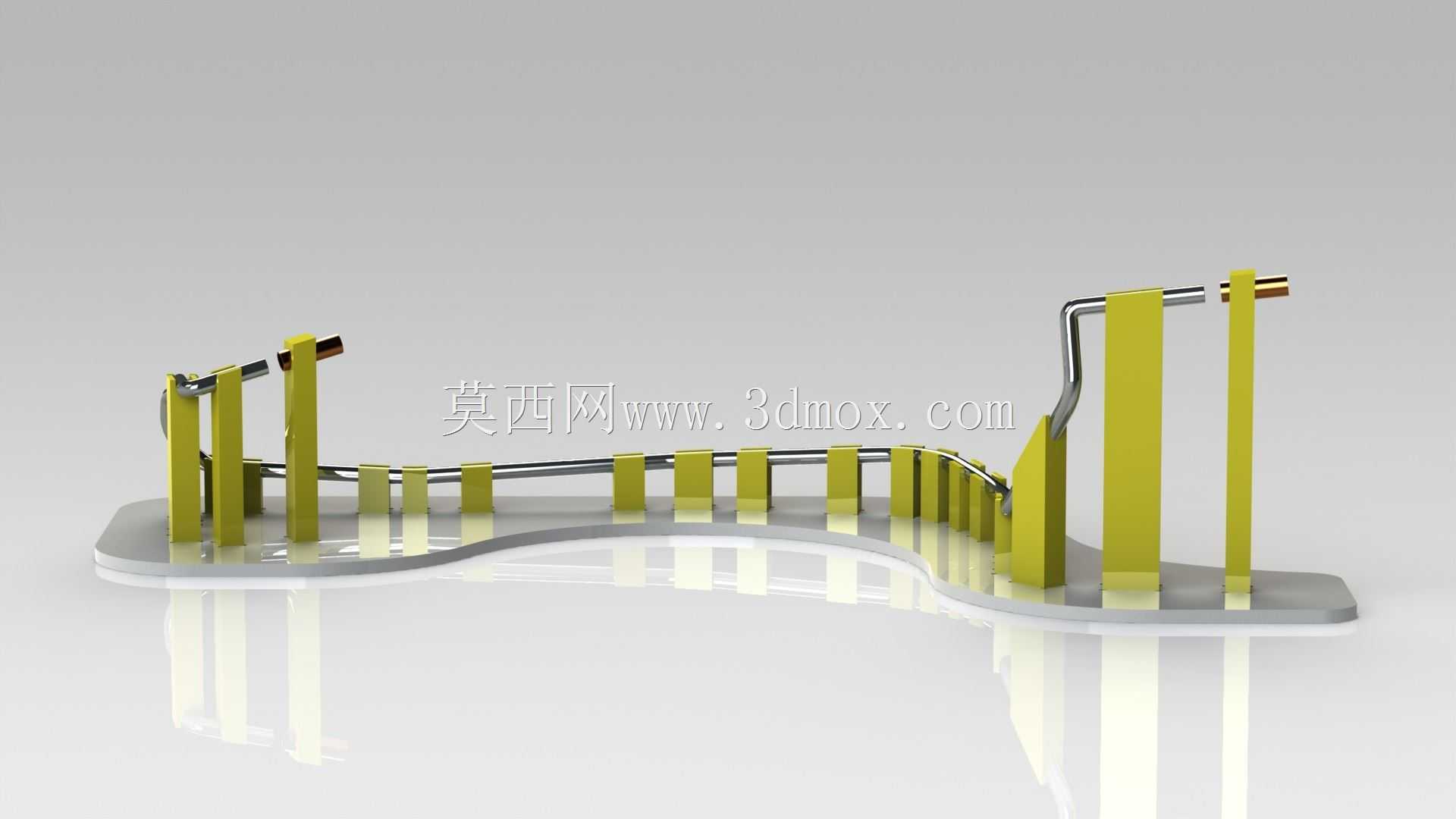

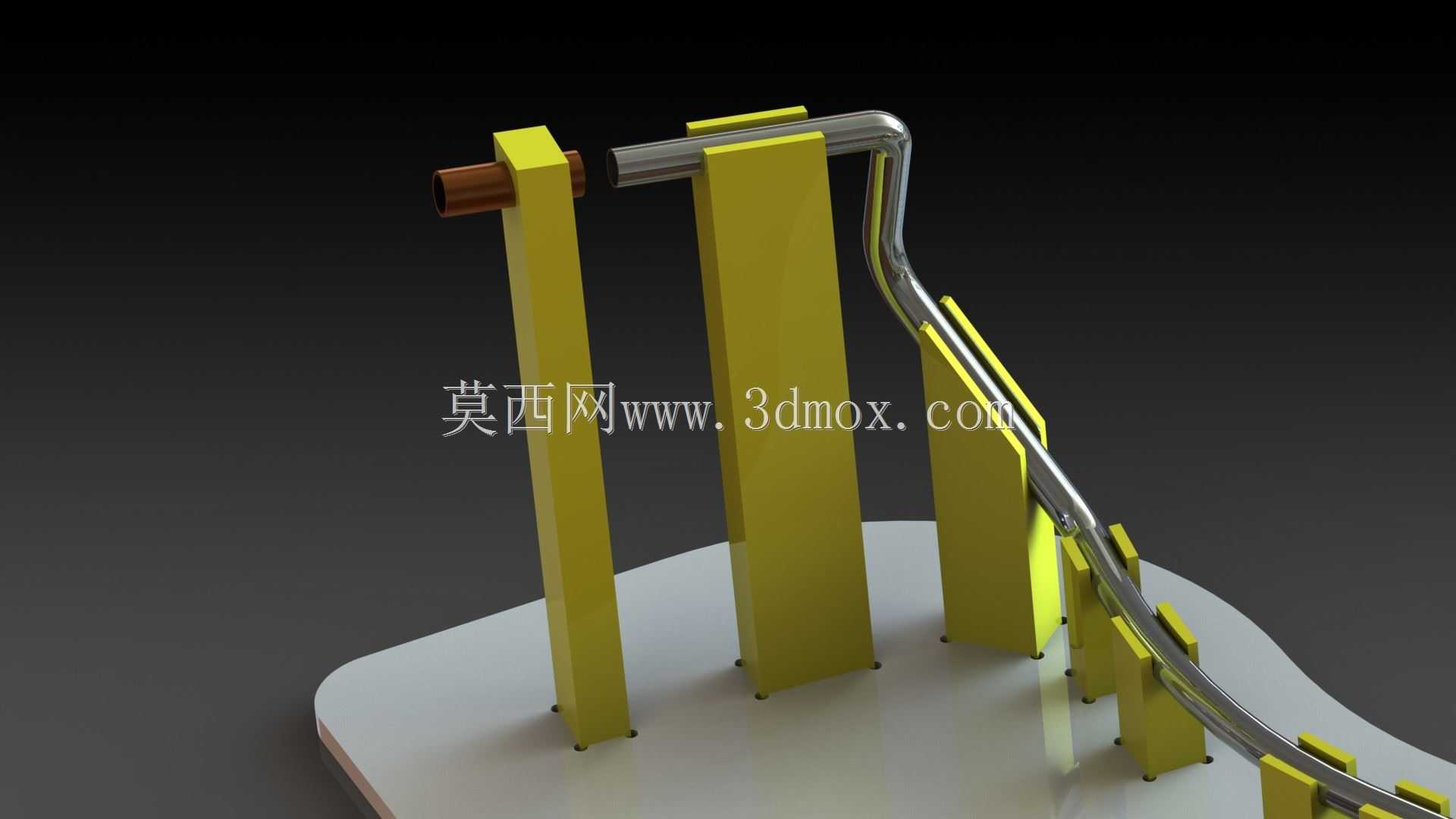

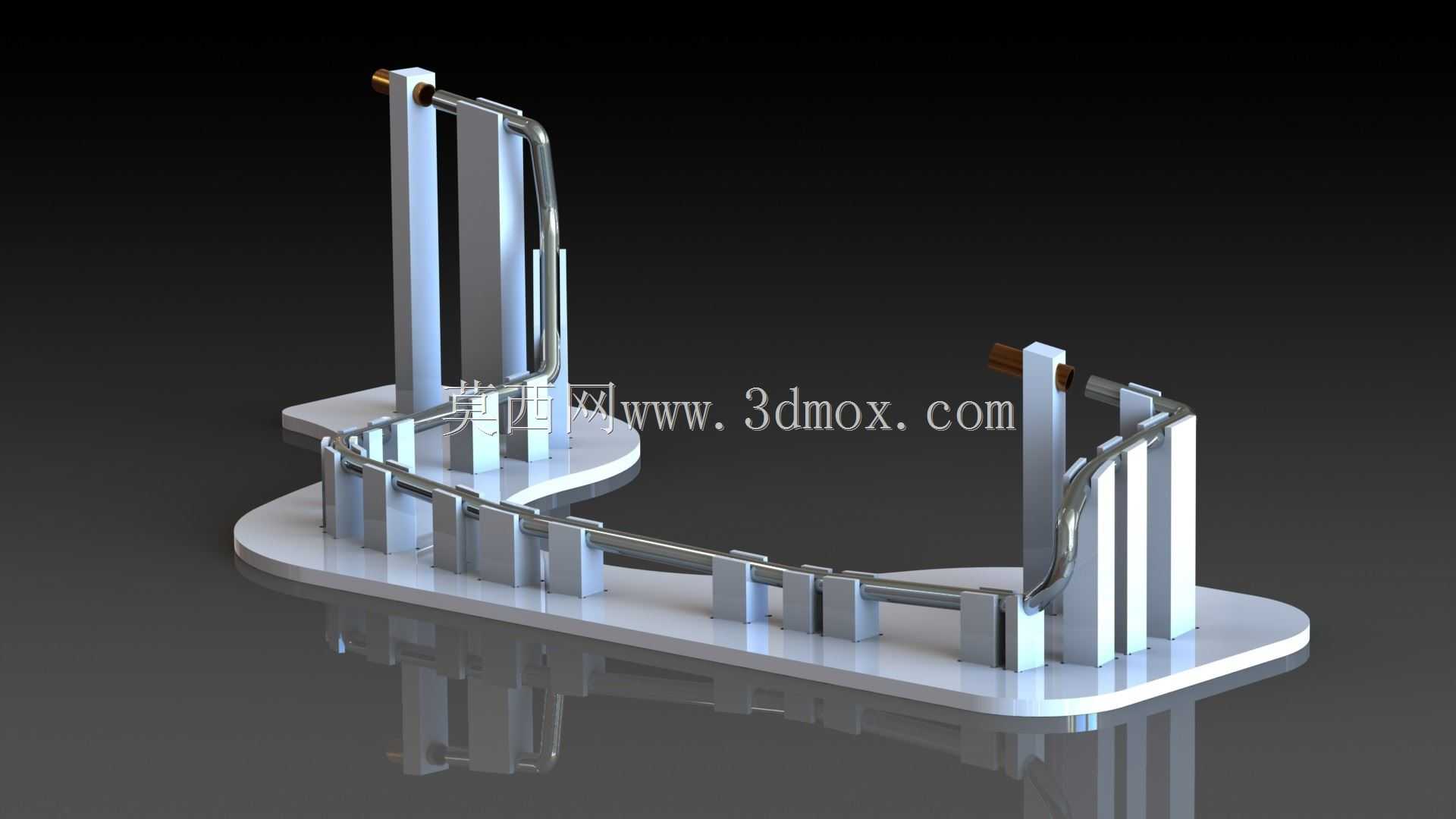

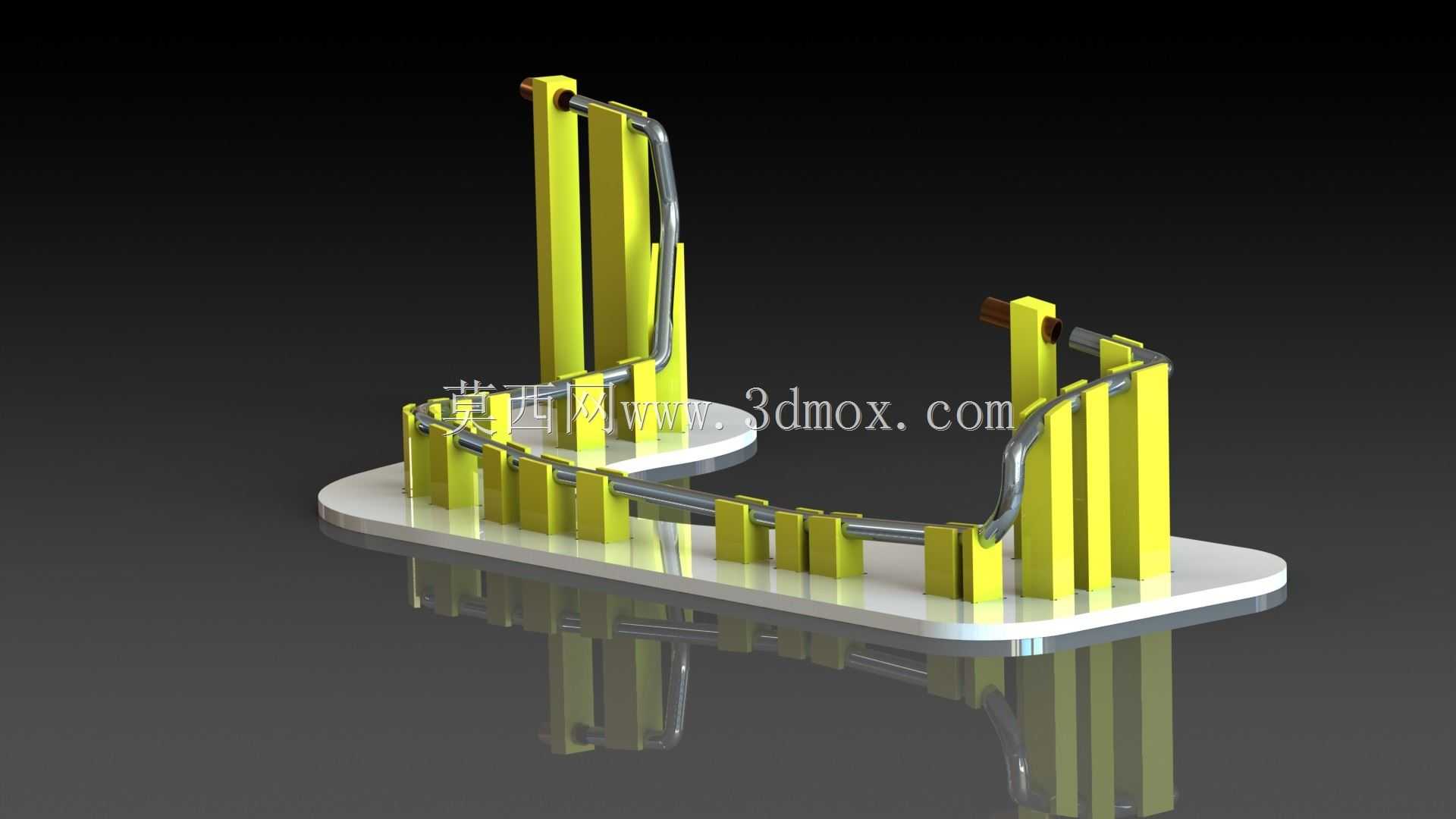

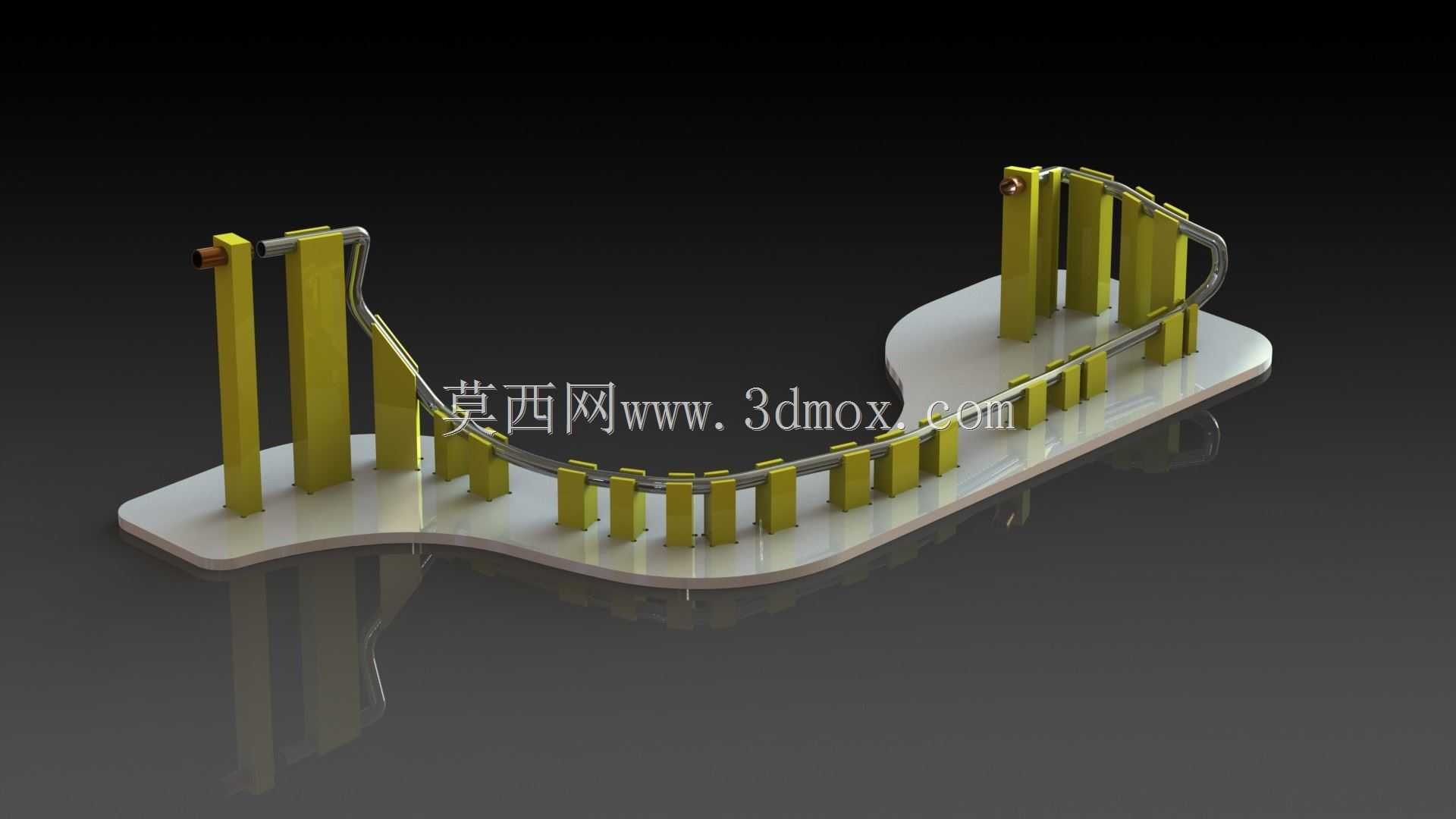

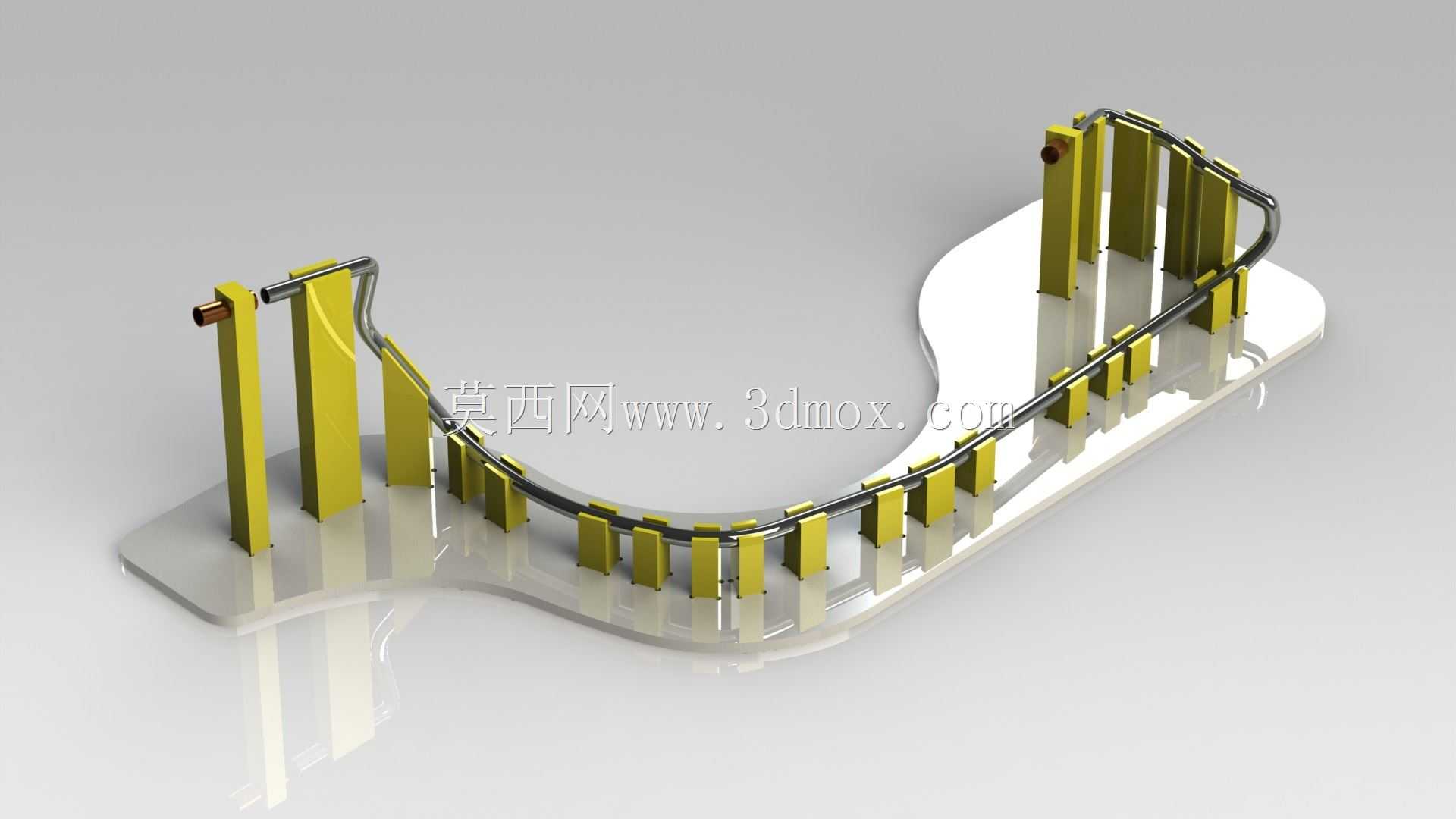

　　从结构布局来看，整套装置以一块随弯管整体走向延展的异形厚底板作为安装基准，底板边缘做了圆角过渡，表面加工出所有支撑立柱的定位销孔与安装螺孔，底板的平面度在加工时直接磨削保证，作为整个检具的尺寸基准面，避免多块拼接底座带来的累积安装误差。沿着弯管的空间轨迹，依次布置多组立式支撑块，靠近管件两个端头的位置设置最高的两组定位立柱，立柱顶端加工出和管件外径匹配的半开口限位槽，槽口做导入倒角，管件端头放入后可以直接限制管路端点的XYZ三个方向位置，模拟管件在整机装配时的接口对接坐标。

　　沿弯管中段的每一个折弯拐点、直线段过渡位置，都布置了高度逐段变化的矮支撑块，每一块支撑块的顶面限位型面都对应弯管该截面的理论空间位置，型面和管件外圆之间预留了固定的塞尺间隙，现场检测时不需要读取数值，只需要用对应公差厚度的塞尺顺着管件和限位面的缝隙抽拉，就能快速判断该位置的弯管偏移量是否超差：如果塞尺无法插入，说明管件局部顶死、折弯角度偏小；如果塞尺插入后旷量过大，说明该段弯管走位偏移、折弯半径或角度超出公差。这种检测逻辑完全规避了人工用卷尺、角度尺测量弯管时，因为管件悬空变形、测量基准找正偏差带来的误判，哪怕是刚完成弯制、还带着少量残余应力的管件，放到检具上之后，所有检测点的基准都统一和底板基准绑定，不同班次、不同操作人员的检测判定结果完全一致。

　　设计这套检具时首先要逆向梳理弯管件的公差要求：先提取弯管两端接口的装配坐标，这两个位置是和整机其他部件硬对接的部位，公差等级收严，对应端头的定位立柱采用整体淬火的钢材加工，长期反复取放管件也不会出现磕碰磨损导致基准偏移；中段的支撑块只需要限制弯管的空间轮廓走向，受力小、磨损概率低，可以采用硬质阳极氧化的铝合金加工，在保证支撑刚性的前提下降低整体自重，方便检具在车间不同工位之间转移。所有支撑块和底板之间都设置了圆柱定位销，安装时不需要反复找正，后期如果某一块支撑型面出现磨损，只需要松开固定螺丝更换备件，重新打入定位销就能恢复检具精度，不需要对整个检具进行二次校准。

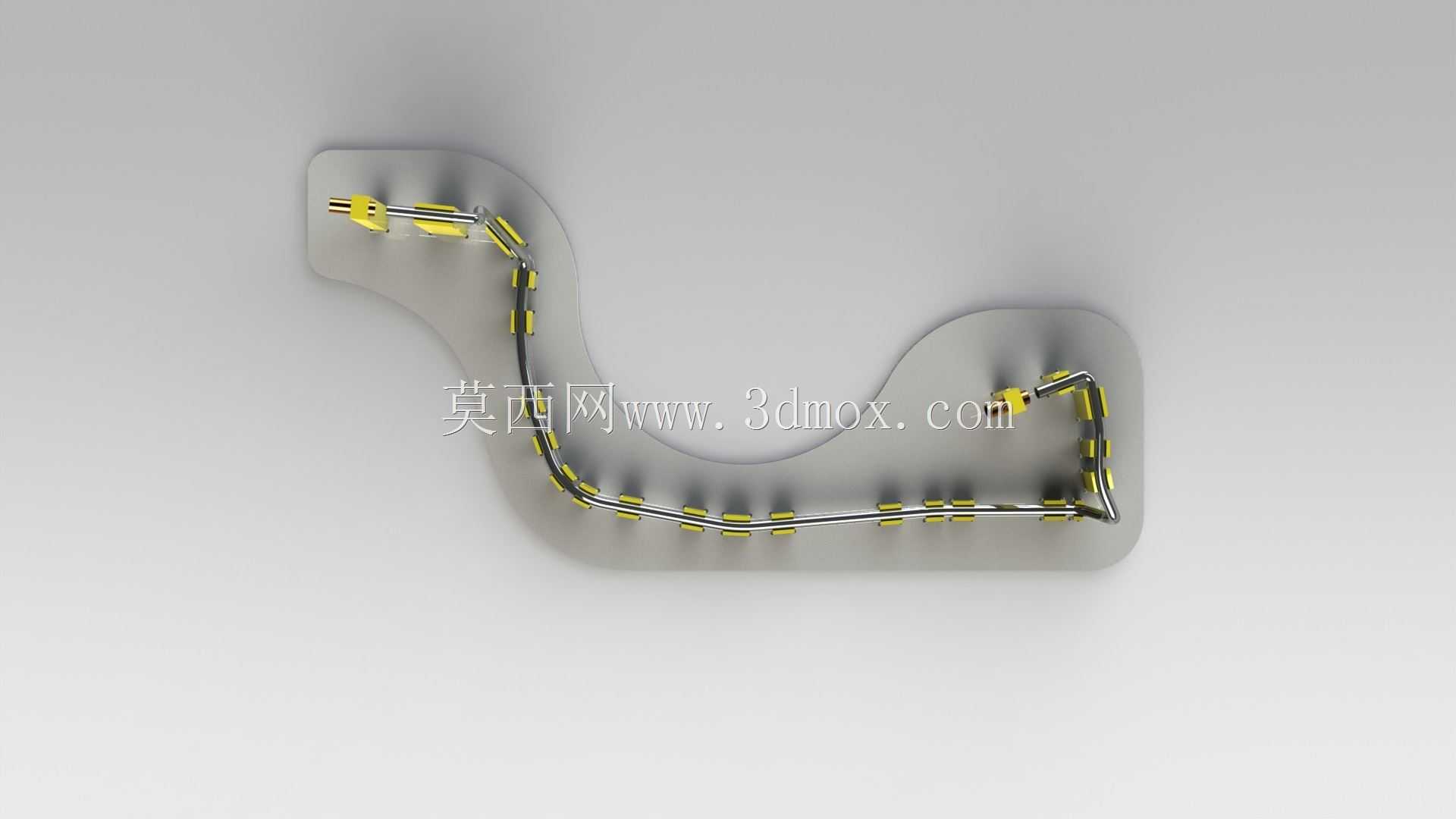

　　安装边界方面，底板的整体轮廓随弯管走向做随形裁切，没有多余的外伸结构，占地面积仅比弯管的最大投影轮廓宽出100毫米左右，底板厚度选取20毫米的钢板，自身刚性足够，放置在常规工作台上不会因为按压管件出现底板翘曲，不需要额外做地基固定。底板底部可以加装四个可调减震垫脚，直接放置在车间检验台或者工序旁的工作架上，调平之后就可以投入使用，整体高度适配操作人员站立作业的手肘高度，取放管件时不需要弯腰或者抬臂。检具的两端立柱外侧预留了管件端头的操作空间，管件两端的接头、翻边或者插接结构不会和检具其他部件发生干涉，弯管吊放进入检具时，沿着竖直方向下落就可以同步落入所有支撑槽位，不需要强行掰动管件对位，避免检测过程中对弯管造成额外的塑性变形。

　　和常规的单一弯管角度检具不同，这套装置一次性覆盖了弯管从起点到终点的全段轮廓检测，不需要分多次测量不同折弯段的角度再人工换算误差，既可以用来判定成品弯管是否合格，也可以在弯管设备调试阶段，快速试弯样件放到检具上比对，直接看出哪一个折弯轴的进给角度、送料长度出现偏差，帮助调机人员快速修正弯管机的参数，大幅缩短新品弯管的试产周期。检具上所有的限位型面都没有复杂的锁紧机构，依靠型面的间隙判定合格性，没有易损的气动、电子元件，车间多粉尘、少量切削液的环境下也能长期稳定使用，日常维护只需要定期擦拭型面、涂抹薄层防锈油即可，完全满足生产现场高频次的检测需求。
