航空发动机涡轮叶片与配套加工刀具

　　这套三维结构围绕航空动力核心转动部件展开，主体为整环排布的涡轮工作叶片轮盘，附带对应加工工序所用的配套刀具结构，在航发零部件试制、小型涡喷动力改装、教学演示以及工艺验证场景中都有明确的落地用途。从实际装机边界来看，这类叶环属于轴流式涡轮的核心做功单元，工作时高温燃气从燃烧室流出后直接冲击叶身型面，将燃气的热能与压力能转化为轮盘的旋转机械能，前端输出轴可直接带动压气机叶轮同步转动，小型航改动力场景下也可外接负载作为微型燃气轮机的动力输出端。

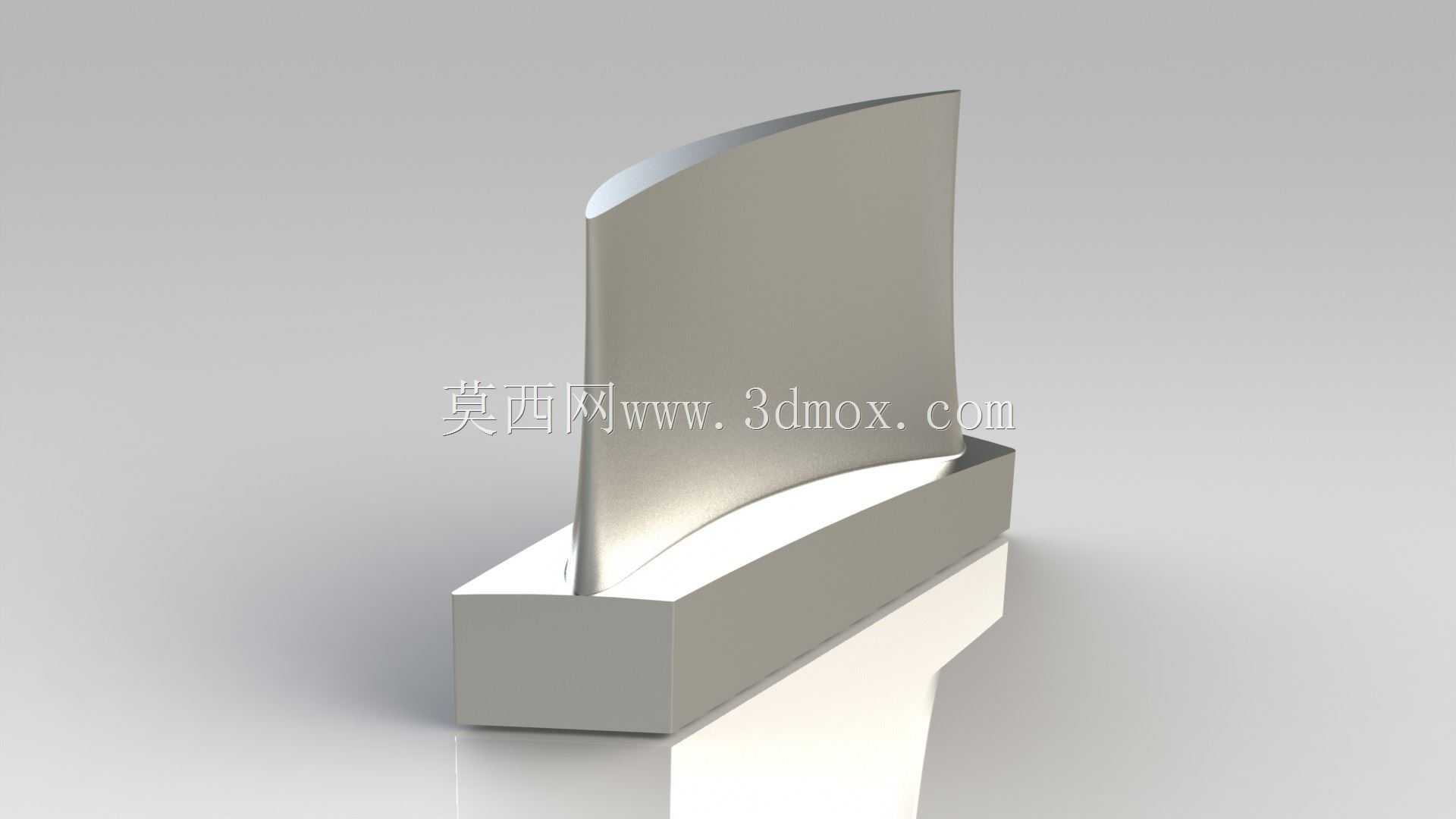

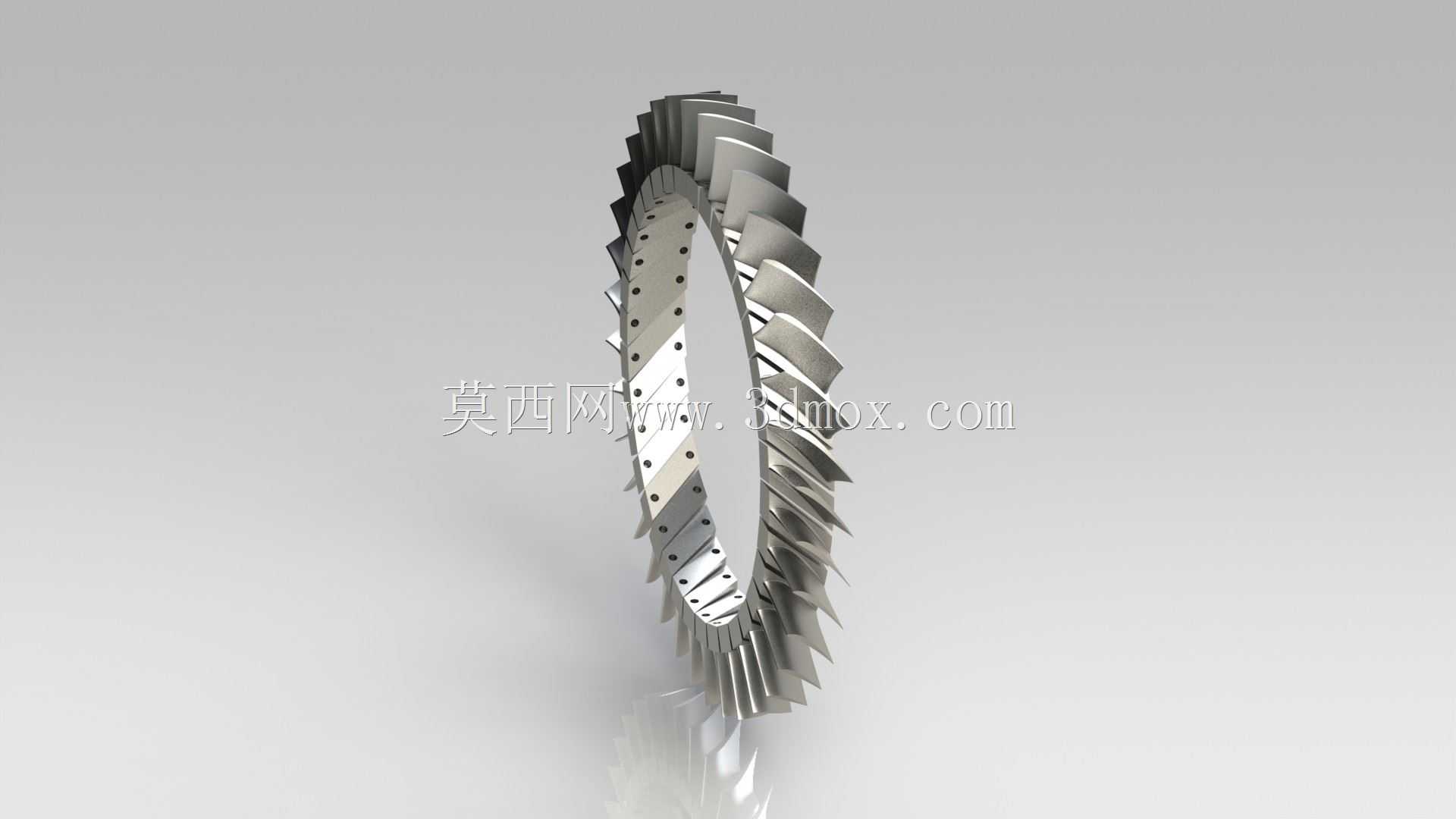

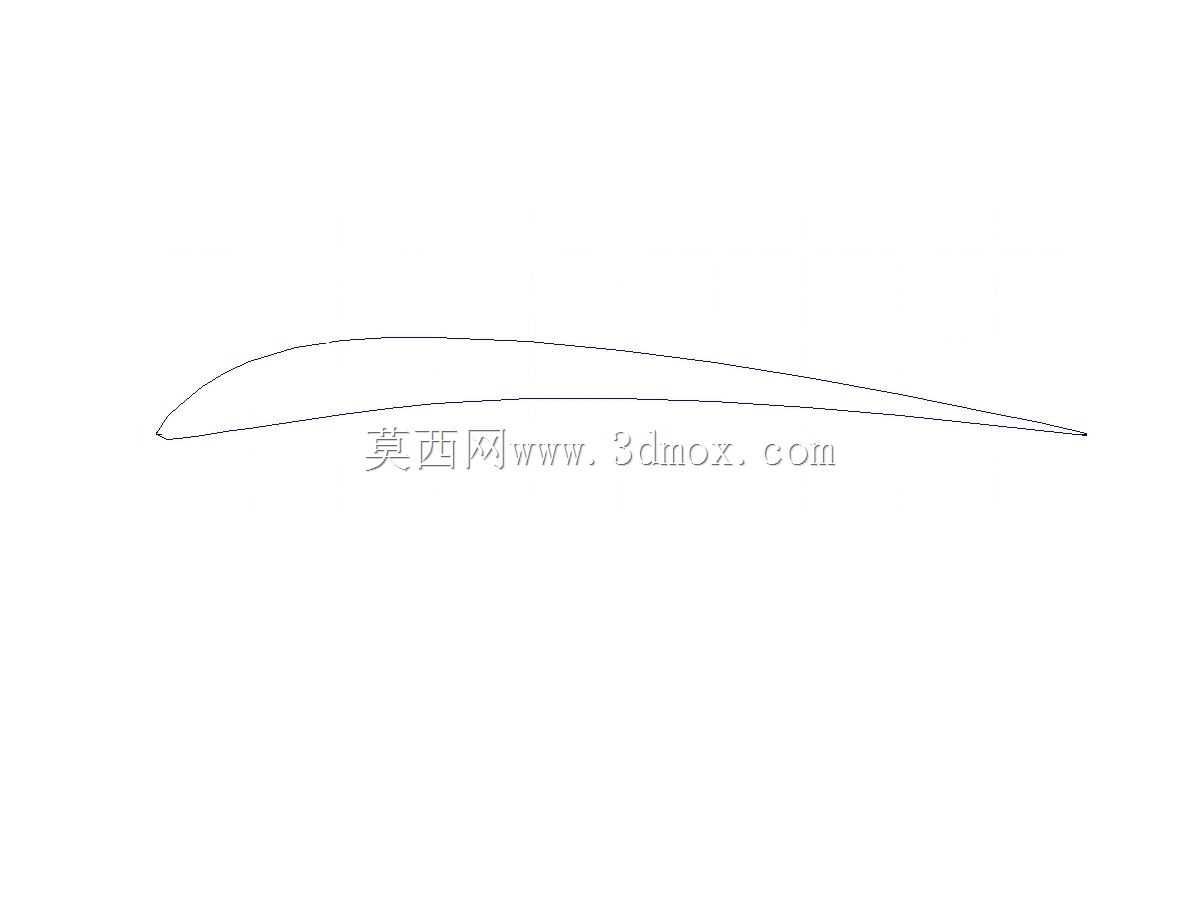

　　建模过程中叶型的处理是整个结构的核心，叶身采用20-32C系列翼型的气动轮廓，沿叶高方向做了连续的扭转变角设计：叶根位置安装角偏大，适配轮盘轮缘处较低的气流相对速度，叶尖位置安装角逐步收小，匹配叶尖处更高的圆周线速度，保证沿整个叶高的气流攻角都落在合理区间，避免局部气流分离引发的涡轮效率骤降。叶片根部采用带安装孔的枞树型或销钉式连接结构，叶根端面上预留的多个通孔用于穿装锁紧销，将所有叶片沿周向固定在轮缘的安装槽内，装配时叶片从轮缘侧向滑入槽位，穿入销钉后两端做防松止转，高速旋转时离心力会让叶根贴合面越压越紧，不会出现径向窜动。

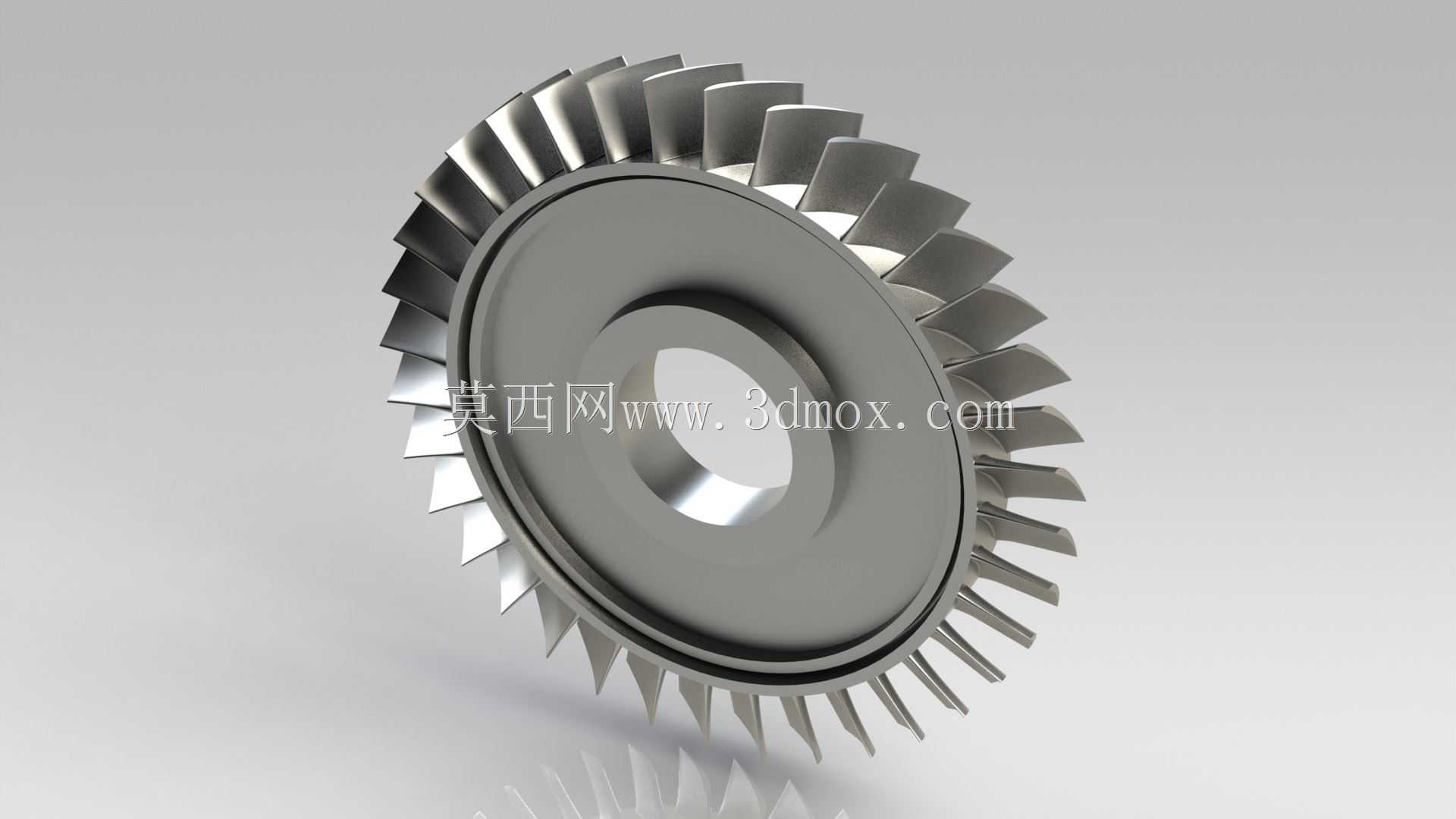

　　轮盘本体为薄壁环形结构，内圈加工有与输出轴配合的定位止口，端面预留连接螺栓孔，安装时需保证叶环的径向跳动量控制在0.05mm以内，否则高速运转时会产生过大的不平衡量，引发整机振动超限。外形尺寸层面，这类小型涡喷涡轮叶环的外径通常在120mm至200mm区间，轴向宽度30mm至60mm，相邻叶片之间的流道喉道面积经过气动核算，保证燃气通流能力匹配对应排量的燃烧室，安装时叶环前端与导向器叶片的轴向间隙需保留1.5mm至2mm的热膨胀余量，后端与封严篦齿的径向间隙控制在0.3mm至0.5mm，既避免工作时热态刮磨，又能减少燃气泄漏损失。

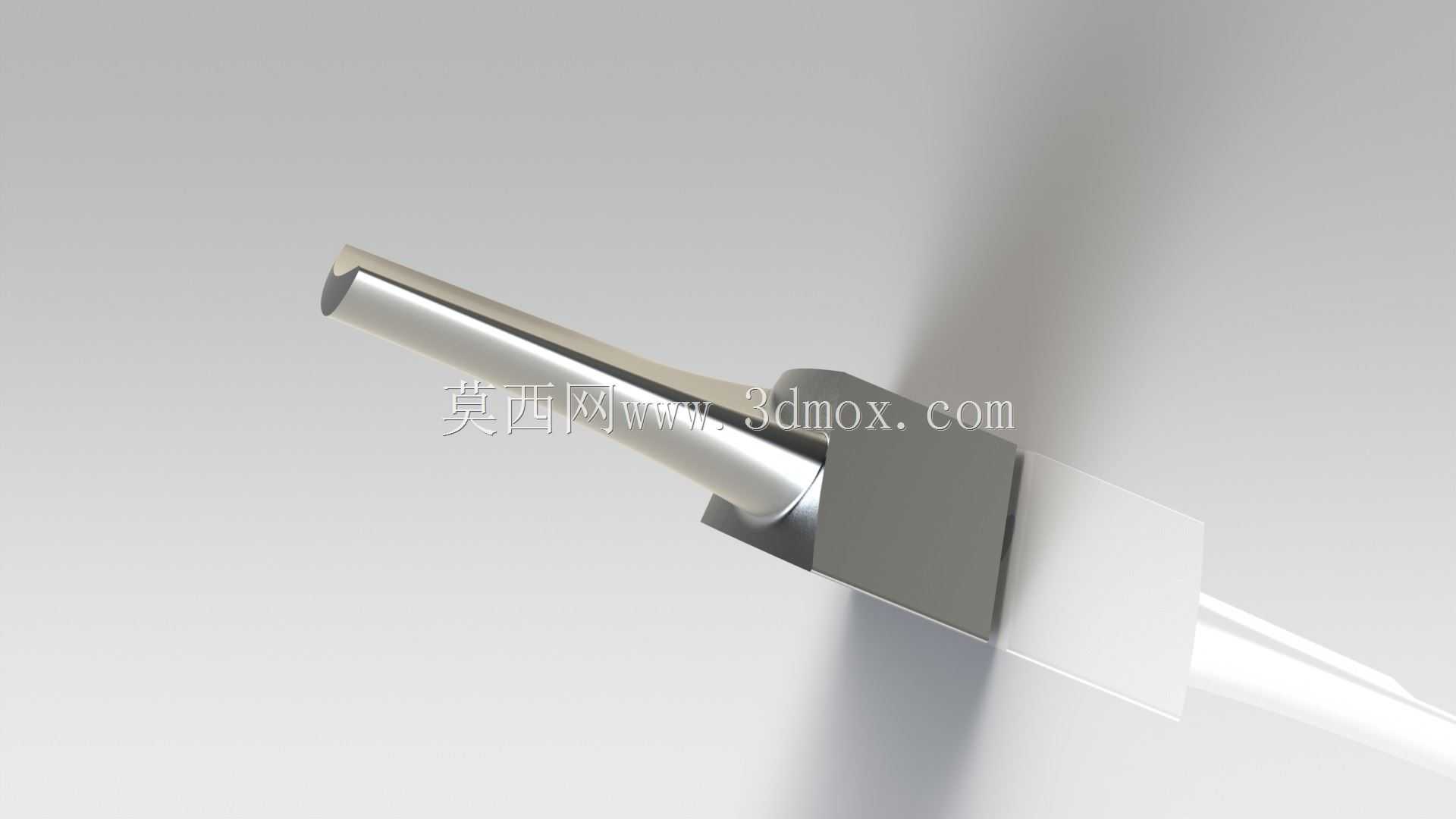

　　配套刀具部分的设计完全服务于涡轮叶片的加工工序：针对叶身型面的五轴铣削，采用整体硬质合金球头铣刀，刀杆做加长避空设计，加工深流道时不会与相邻叶片发生干涉；叶根安装孔的精加工采用铰刀，保证孔位的同轴度与表面粗糙度满足销钉配合要求；轮盘端面的螺栓孔加工采用钻头与锪刀组合，一次走刀完成孔口倒角。刀具的切削参数匹配高温合金或不锈钢工件材料，建模时同步还原了刀具的装夹柄部与切削刃几何角度，可直接导入编程软件生成五轴加工刀路，在正式加工前完成干涉仿真校验，避免实际试切时出现撞刀问题。

　　从结构设计思路上，整套模型没有做多余的装饰性特征，所有几何要素都服务于气动性能与装配可靠性：叶片前缘做小圆角过渡，避免高温应力集中，尾缘厚度控制在0.4mm至0.8mm，兼顾气动效率与结构强度；轮盘腹板上开设的多个减重孔，在保证刚性的前提下降低整体转动惯量，让涡轮在油门突变时的响应速度更快。在试验测试场景中，该结构可直接用于涡轮超转试验的仿真建模，核算120%额定转速下的叶身应力分布，验证叶根与轮缘的连接强度；在教学场景中，可拆解展示气流在叶栅通道内的折转过程，配合刀具模型完整呈现从毛坯到成品叶片的全工序加工逻辑，帮助结构设计人员快速理清航发涡轮部件的设计约束与工艺边界。
