航空起落架无垫板液压制动机构

　　该套机构面向小型飞行器地面滑跑、着陆接地及停机驻留阶段的减速需求展开设计，整体将机轮行走、缓冲支承、制动作动、收放连接四个功能模块整合在同一根支柱总成上，没有采用传统制动方案里独立铺设的大面积制动垫板结构，而是通过支柱内部油路与作动筒直连的方式传递制动力，减少了外露管路数量与多余的安装搭接面。

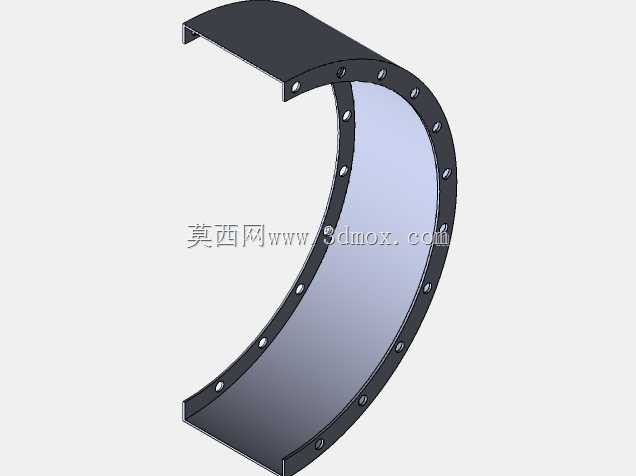

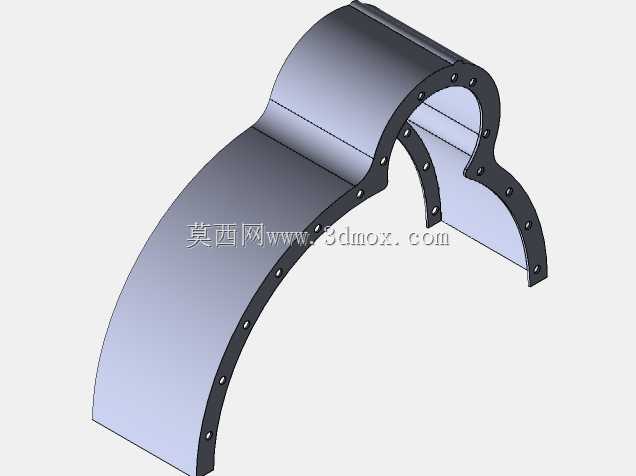

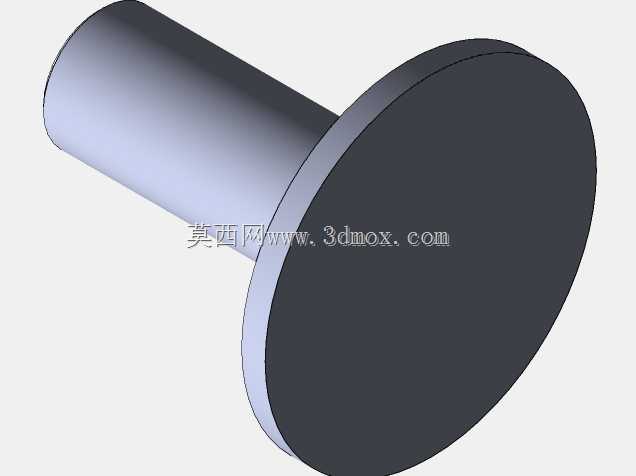

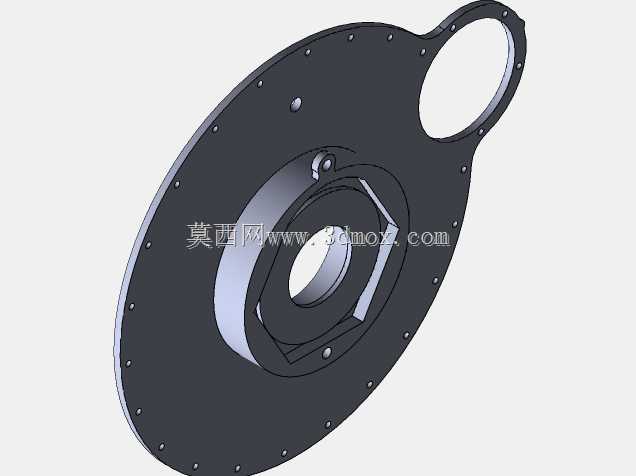

　　从实际使用场景来看，这类结构多用于轻型固定翼飞机、无人机验证机或者缩比飞行平台的起落架系统：着陆瞬间轮胎接触跑道，竖向冲击先由下部机轮轴传入倾斜布置的主缓冲支柱，支柱内的油气阻尼段吸收大部分垂向冲击能量，避免刚性冲击直接传递到机身接头；滑跑阶段需要减速时，高压油液送入上部纵向布置的制动作动筒，作动筒推杆通过中部铰接的杠杆连杆拉动制动钳体，夹紧机轮内侧的制动盘，靠摩擦力矩降低机轮转速；停机状态下也可通过保压油路维持制动力，防止地面阵风或坡道滑移造成机体移位。

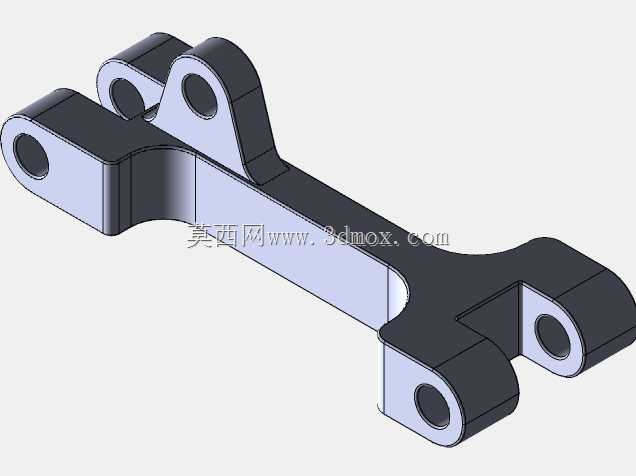

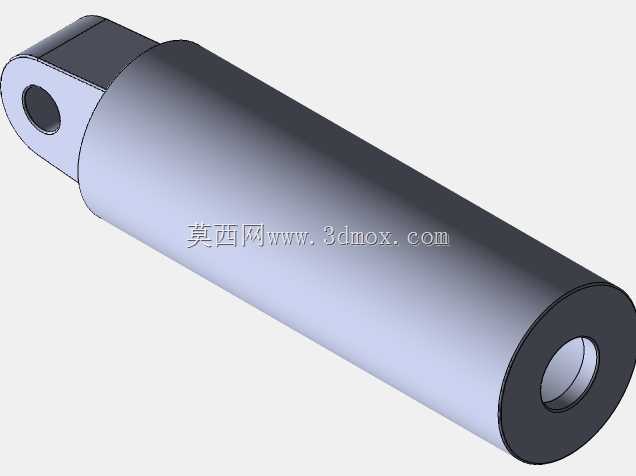

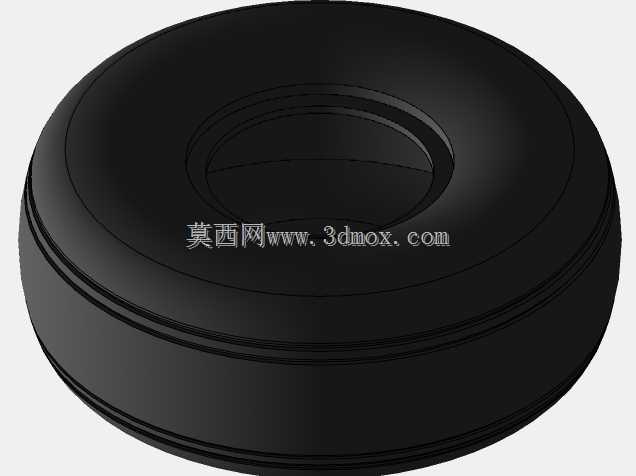

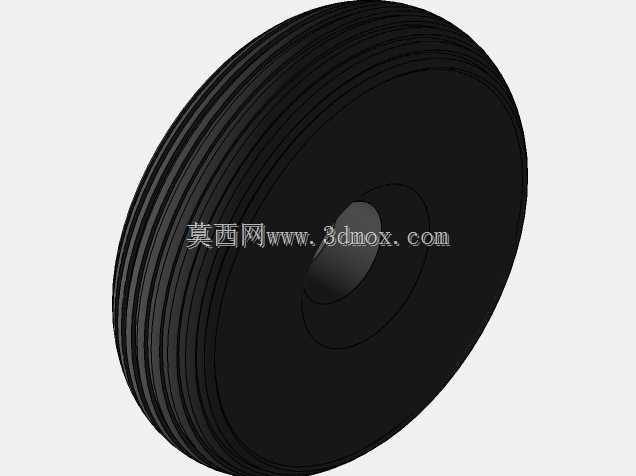

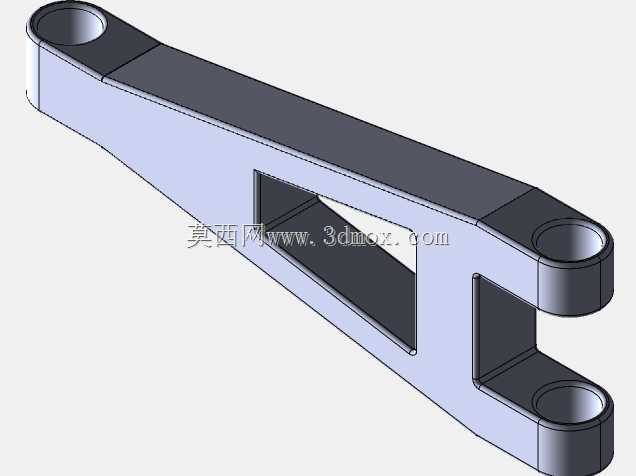

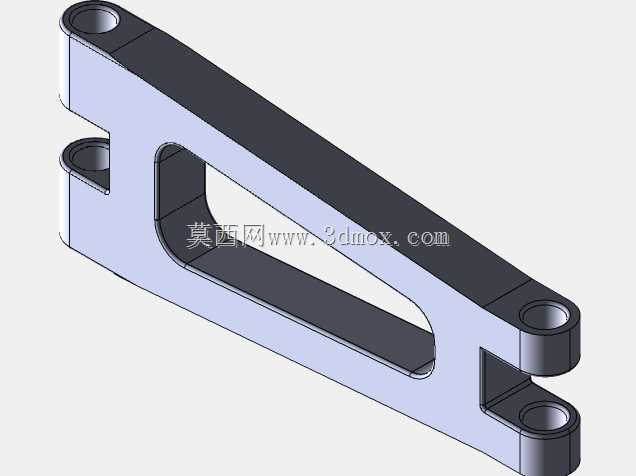

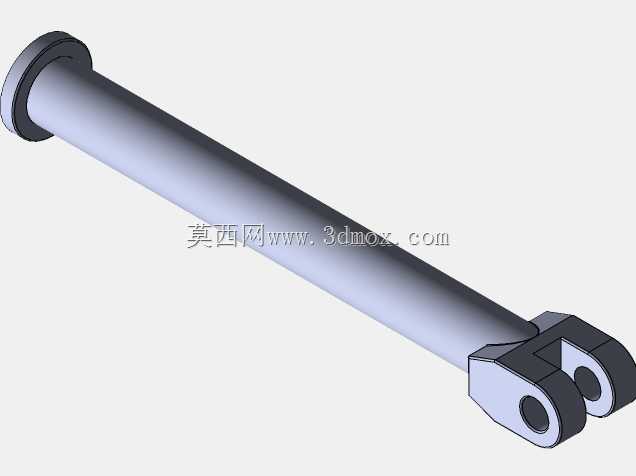

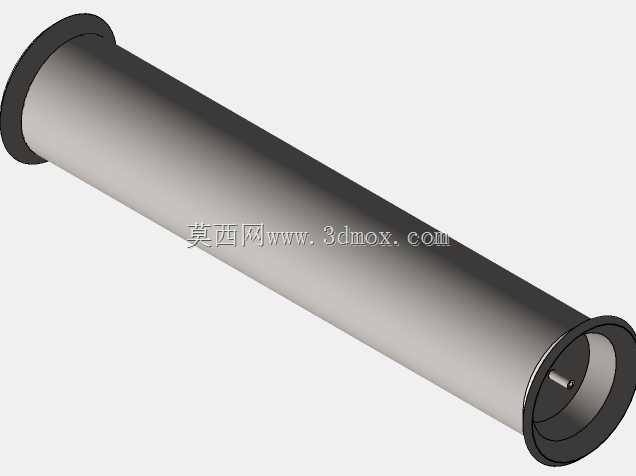

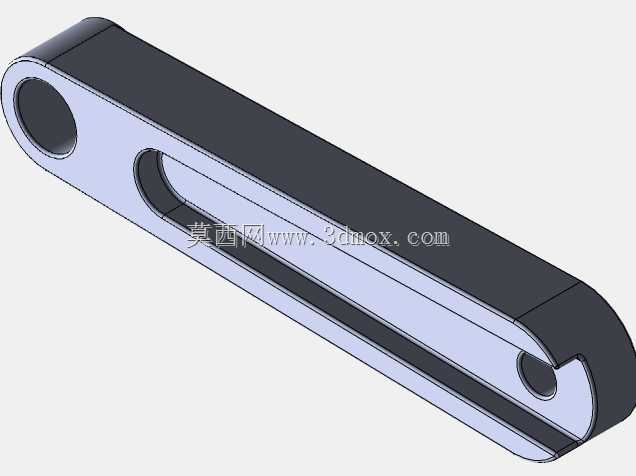

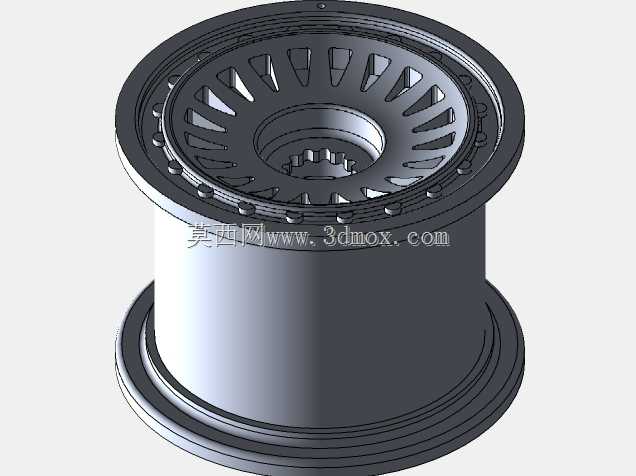

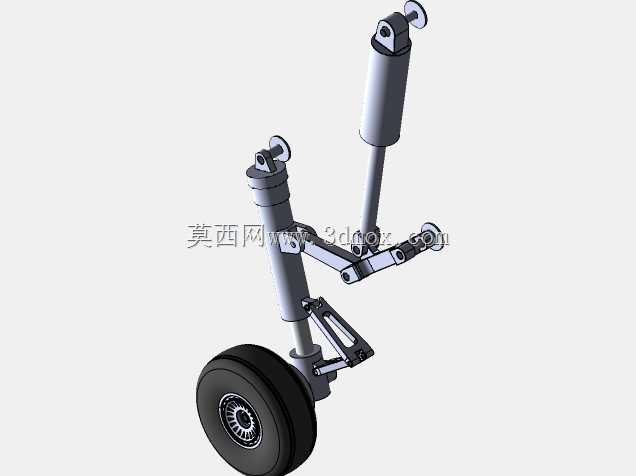

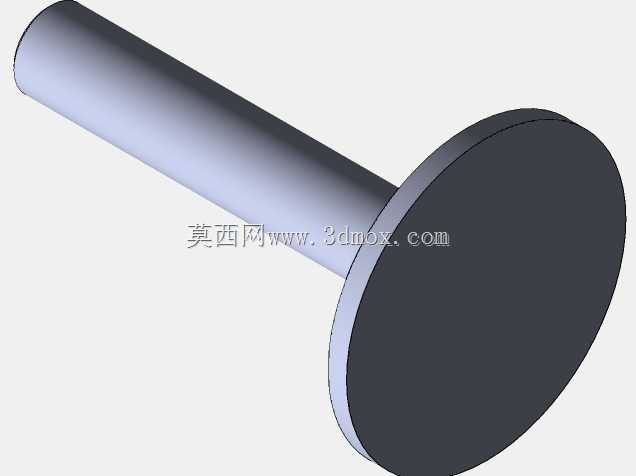

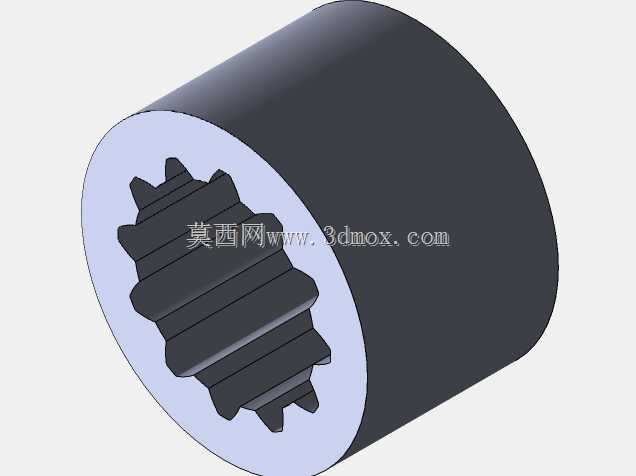

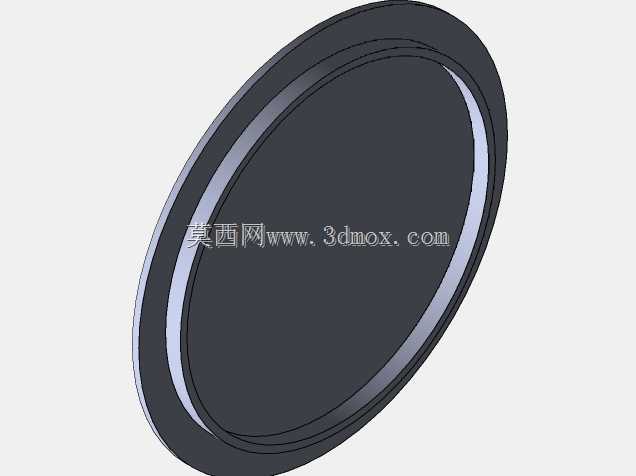

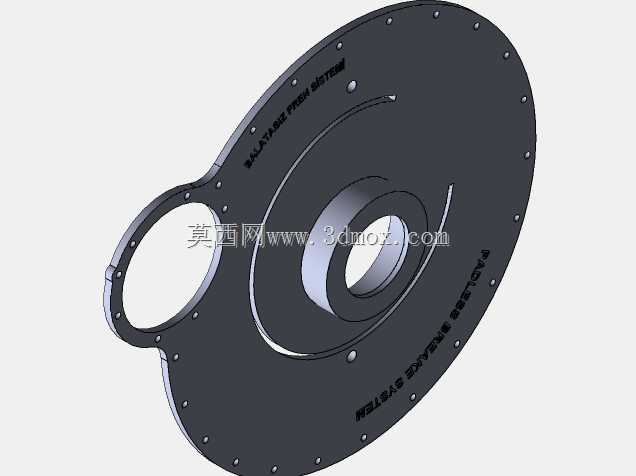

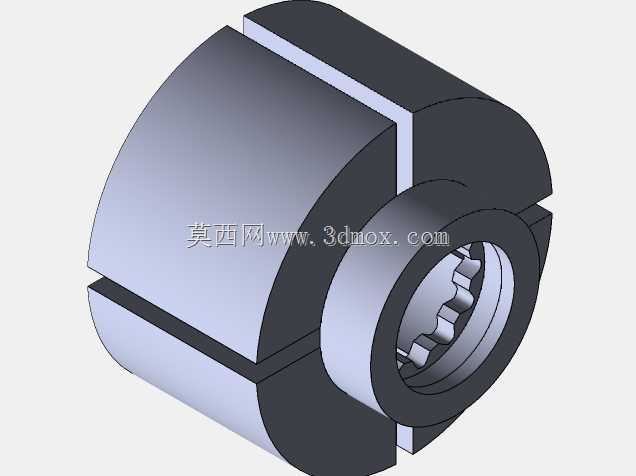

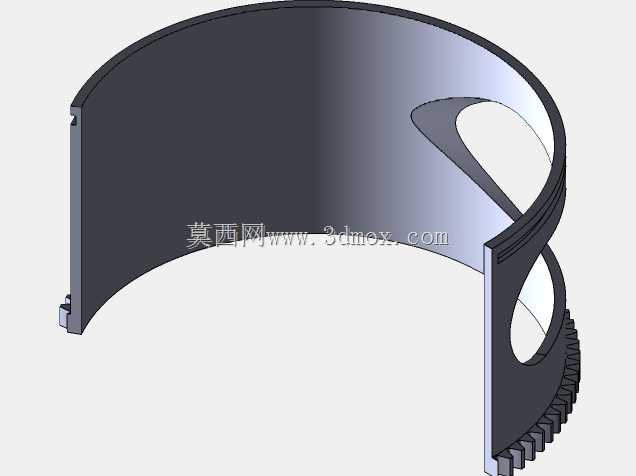

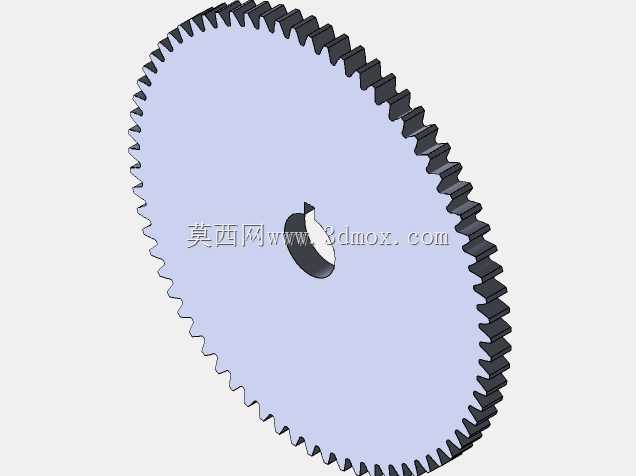

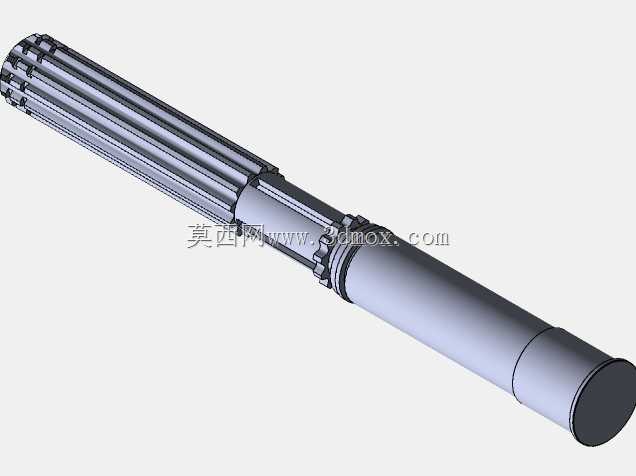

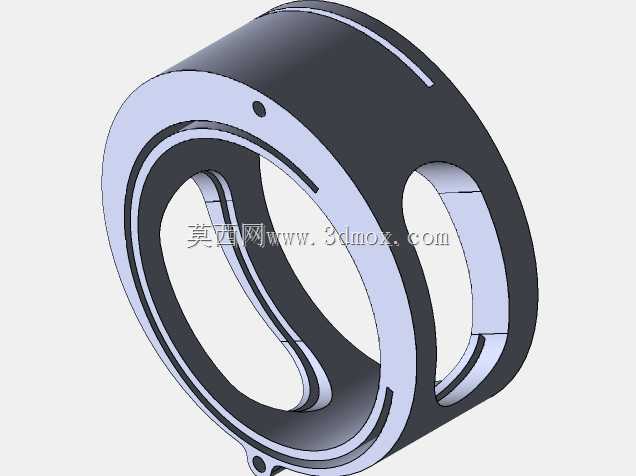

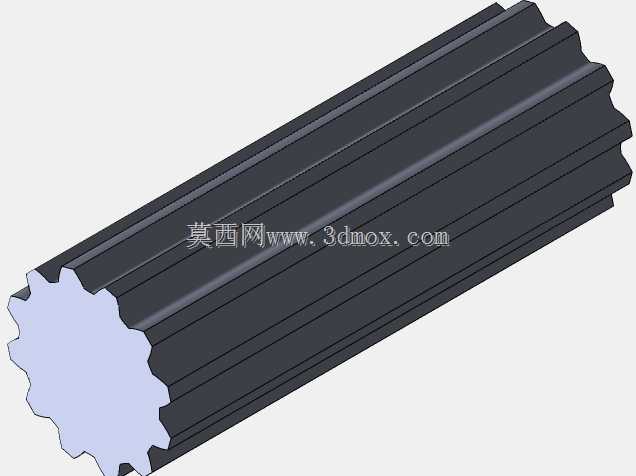

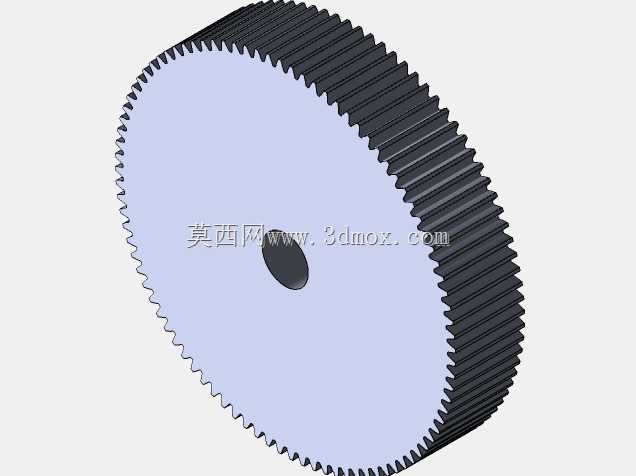

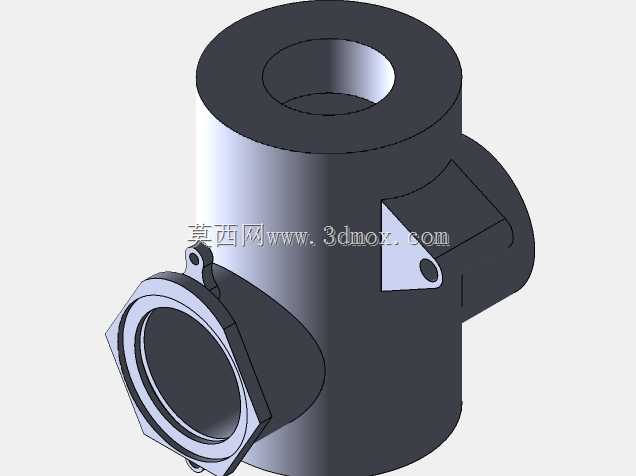

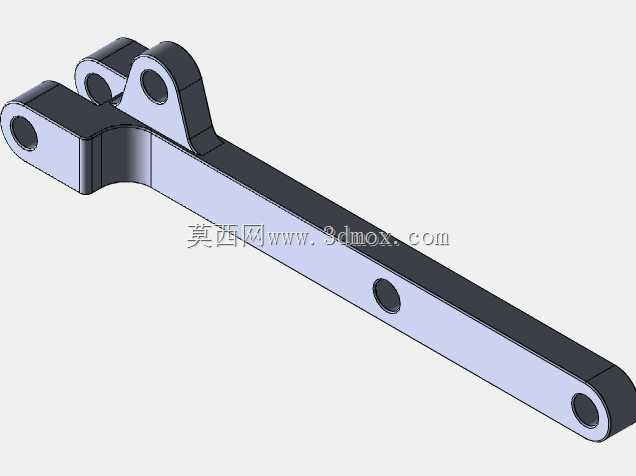

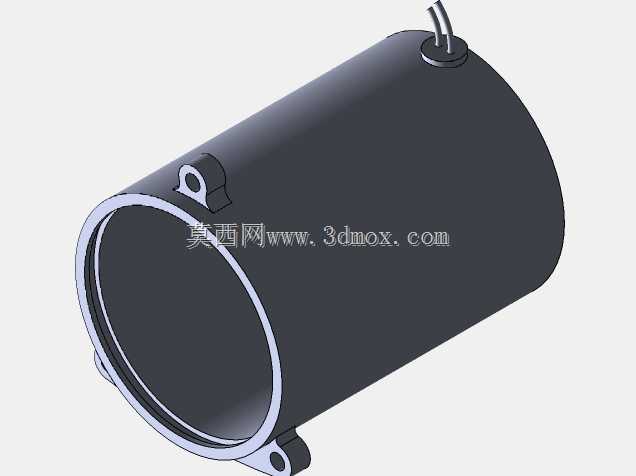

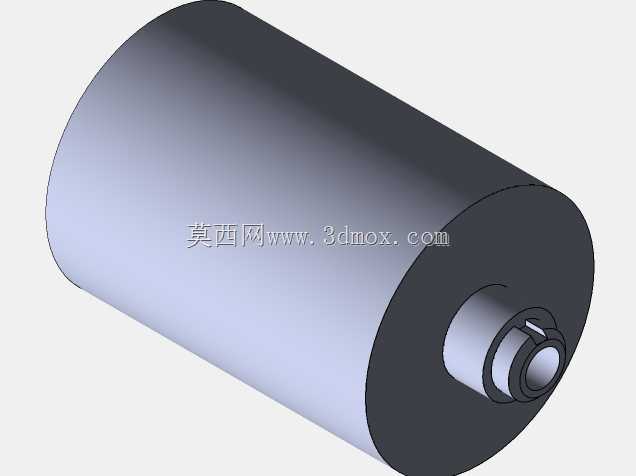

　　结构设计上，主支承支柱采用分段同轴布局：下段直接衔接机轮轮叉，轮叉两侧预留机轮轴安装孔，轮胎与轮毂的装配边界围绕轮轴中心对称分布，轮毂内部集成环形散热筋，制动过程中摩擦产生的热量可以通过轮毂辐条间隙快速散出，避免长时间制动导致热衰退。中段支柱外壁预留两组三角形铰接支座，一组用于连接制动杠杆的回转支点，另一组作为收放连杆的铰接端——收放连杆采用双杆平行四边形布局，一端连支柱、一端连机身耳片，收放时作动筒推动连杆绕支点转动，带动整个起落架绕上部转轴收入机身舱内，铰接点全部采用带衬套的孔轴配合，既补偿安装误差，也降低反复转动带来的磨损。上部的制动作动筒与主支柱平行偏置布置，筒身两端均为耳环式铰接接头，上端耳环对接机身承力框，下端耳环对接制动杠杆输入端，这种浮动安装方式可以避免支柱受冲击变形时在作动筒缸体上产生附加弯曲应力，保证油封寿命。

　　安装边界方面，整机最下端为轮胎外圆，轮胎宽度方向两侧留出足够间隙，避免缓冲支柱压缩到极限行程时胎壁与支柱、连杆发生磕碰；主支柱轴线相对竖直方向带有小角度后倾，该后倾角可在地面滑跑时提供自然的方向回正力矩，降低地面跑偏风险。上部所有对接机身的耳环接头孔位保持统一的同轴度公差，横向间距匹配机身承力框的梁格宽度，整套机构在完全伸出的停机状态下，机轮接地点到上部机身铰接面的高度即为起落架的停机高度，设计时该高度需要同时满足螺旋桨或机身离地间隙、缓冲行程预留、轮胎压缩量三重约束；收放转动过程中，机轮、支柱、连杆的运动包络需要提前在三维环境中做干涉检查，确保收入舱内时不与舱门、机身内部管线发生碰撞。

　　细节处理上，所有杠杆连杆的铰接点都采用销钉轴向定位，销钉端部开设开口销孔防止松脱；制动钳体的安装支座做了局部加厚处理，抵消制动时的翻转力矩；外露的作动杆表面预留防尘套安装槽，避免跑道沙尘划伤杆面破坏密封。整套结构去掉冗余垫板后，整体自重更低、传力路径更短，维护时只需拆开铰接销钉即可单独更换机轮或制动模块，适配小型航空平台对减重和维护便捷性的核心要求。
