欧式沙发塑料支撑脚及注塑模具结构

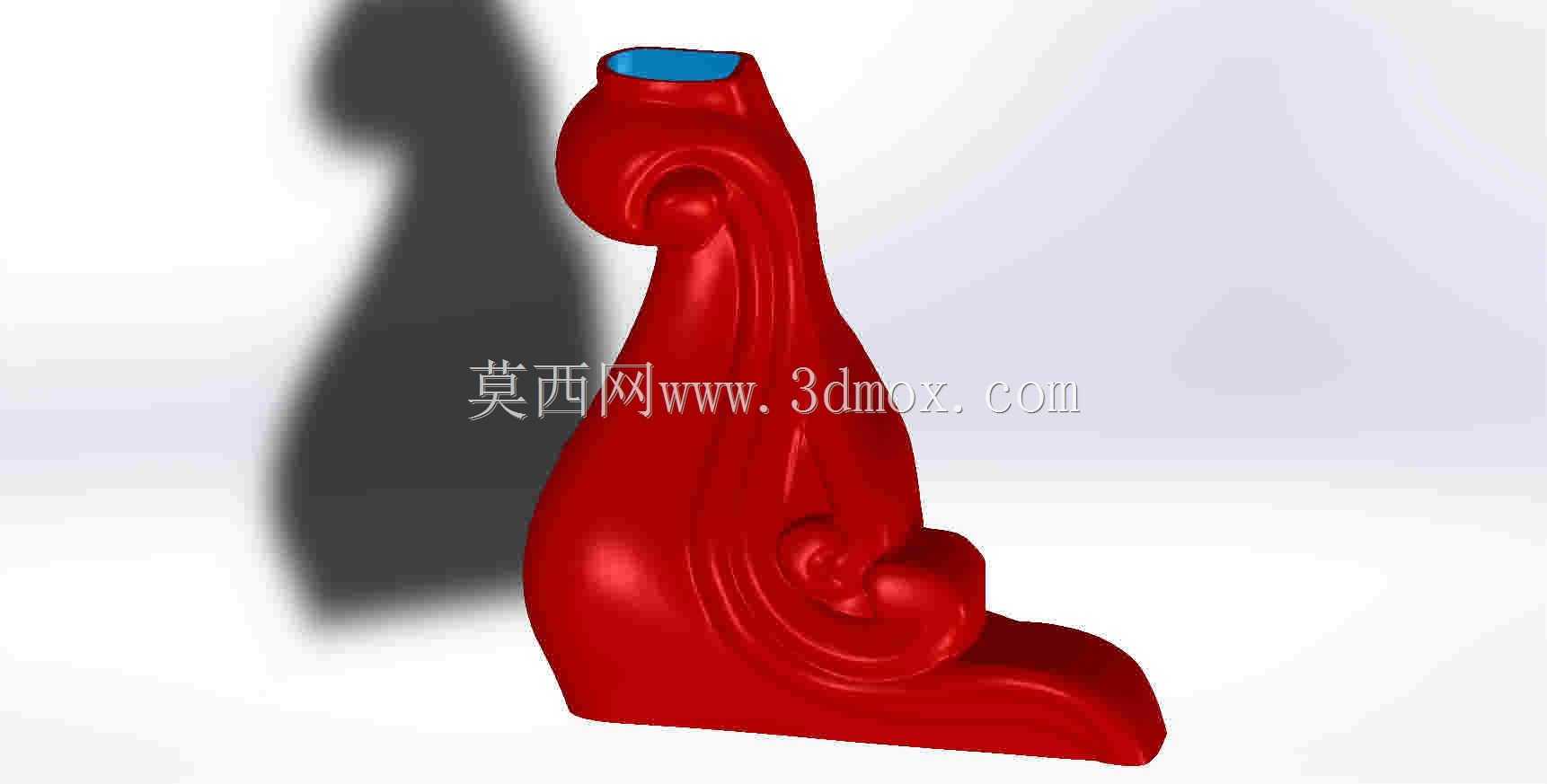

　　该模型围绕软体家具中常见的装饰性塑料沙发脚展开，同时把支脚本体与注塑成型模具的关系纳入同一套结构表达中。产品本体采用一体化流线曲面，外观带有明显的欧式卷草造型特征，上部收窄形成与沙发底框连接的安装端面，下部沿侧向延展形成稳定触地轮廓，中段通过大弧度曲面和涡卷过渡承担视觉装饰与载荷传递双重作用。这类支脚多用于布艺沙发、皮艺沙发、休闲椅、软包凳以及部分客厅柜类家具的底部支撑，安装位置通常靠近座框四角，也可根据家具长度在中部增设辅助支撑点。

　　从实际使用场景看，沙发脚并不是单纯的外观件。它需要把座框、填充层和人体载荷传递到地面，同时在家具移动、落座冲击和长期偏载条件下保持足够的刚度。塑料件通过较厚的主体骨架、外侧加强筋和底部加宽接触面来降低局部应力。模型中可见的曲面并非只服务于造型：外侧连续弧面能够减少尖角处的应力集中，内侧隐藏式筋位则提高抗弯能力，底部触地区域向前后方向延伸，使支撑脚在受到侧向推力时不易倾覆。顶部安装面保持相对平整，便于与木制或金属底框贴合，紧固件可从支脚内部或顶部预留孔位穿入，装配后外露面不出现明显螺钉痕迹。

　　设计这类零件时，首先要确定家具底框到地面的目标高度。支脚高度会影响沙发坐高、清扫空间和整体视觉比例，过高会使落座重心不稳，过低则削弱底部通风与扫地机器人通过空间。模型顶部连接区需要预留与底框木条或连接板匹配的边界，孔径、孔距和沉台深度要结合自攻螺钉、机螺钉或预埋螺母方案确定。底部触地面应略大于上部连接区，并在四角设置圆滑过渡，避免木地板、瓷砖或地毯上出现压痕和滑移。若用于硬质地面，还可在底面增加防滑垫安装槽；若用于地毯环境，则可适当加大底面面积以降低压强。

　　曲面建模是该零件的重点。外形由侧面主轮廓、正面涡卷曲线和顶部安装平面共同控制，设计师通常先搭建骨架曲线，再通过放样、边界混合或扫掠形成连续壳体。外表面要求光顺，分型线应尽量布置在视觉弱侧或曲面转折处，避免在正面高光区域留下明显合模痕迹。内腔不能简单按外表面均匀偏置，因为卷草造型下部材料堆积较多，若壁厚突变，注塑时容易产生缩痕、气泡和冷却不均。合理做法是在保持外观面完整的前提下，将内部做成随形减胶结构，并在受力路径上布置放射状或纵向加强筋，使熔体填充顺畅，同时控制成品重量。

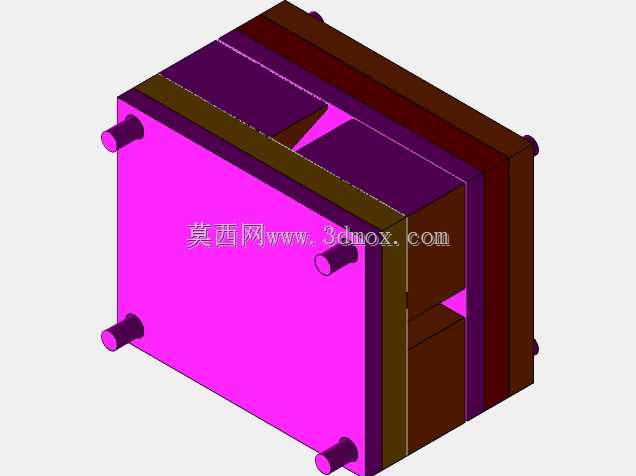

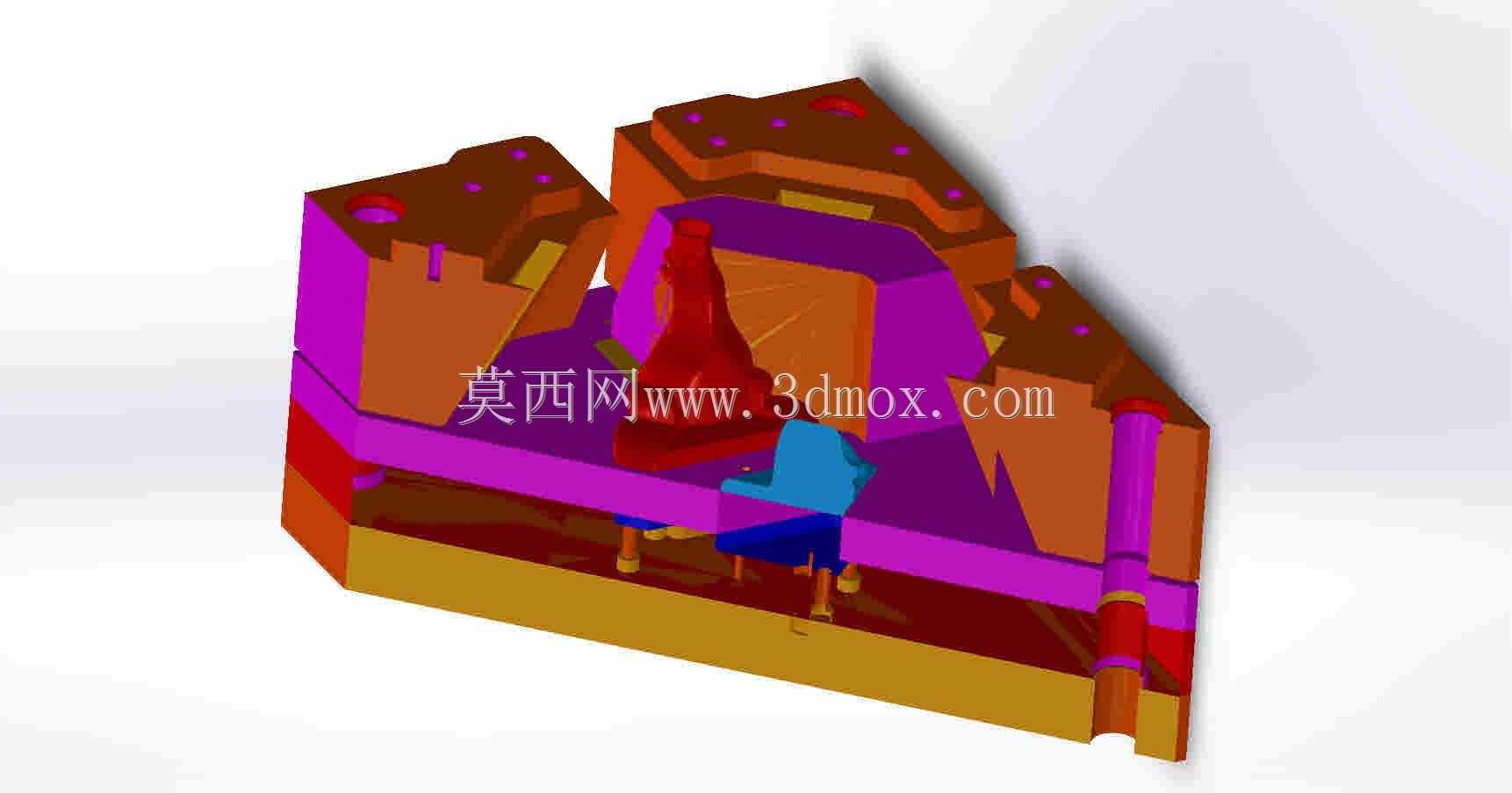

　　模具结构方面，该零件存在较深的侧向曲面和底部卷边，开模方向不能只沿竖直轴线简单拆分。需要根据外观面要求确定主分型面，并对倒扣区域评估斜顶、滑块或强制脱模方案。支脚顶部若有安装孔，可由型芯上的柱位成型；底部若有装饰凹槽或脚垫槽，则需关注镶件拆分和排气。浇口位置宜选在顶面内侧、底部边缘或其他非外观区域，使熔融塑料沿大曲面流动时压力损失较小。由于零件壁厚沿高度变化，冷却水路应贴近厚壁区域，模具镶件可在涡卷根部和底部宽面处单独设置，以改善温控并缩短成型周期。

　　在装配边界上，支脚与沙发底框之间不能只依赖单点连接。常规做法是在四角各布置一件，支脚中心距家具外缘保留一定距离，使脚部不突出于沙发正面，也不过度内收导致支撑跨距变小。若沙发总长较大，中部支脚应略低于四角支脚的理论高度，或通过可调结构补偿地面不平，避免中部悬空。连接螺钉的长度需穿透底框并进入支脚柱位，但不能穿透外观面；螺钉轴线应尽量与主要载荷方向一致，斜装时还要验算螺纹滑牙和塑料柱开裂风险。

　　从工程评审角度看，该结构需要同时关注造型脱模、承载刚度、装配公差和成型工艺。外观曲面决定产品在展厅和家居环境中的装饰效果，内部筋位和安装柱决定长期使用可靠性，模具分型与浇口布置则直接影响批量化生产的稳定性。整套三维结构把塑料支脚的产品形态与注塑实现方式结合起来，适合家具配件设计、注塑件结构优化以及模具方案比对时参考。
