1-1/4英寸CIP环形连接密封垫片

　　在卫生级流体管路系统中，CIP（在位清洗）连接方式是制药、食品饮料、生物工程等行业最常见的快装接口形式之一。这套1-1/4英寸规格的CIP连接件，本质上是配合卫生级快装卡箍使用的环形密封垫圈，承担着两段管路、阀门或泵体端口之间的对中定位与端面密封职能。现场装配时，两片带外翻卡盘的卫生级管端相对贴合，垫圈嵌入卡盘内侧的定位槽，再由三瓣式卡箍环抱锁紧，整个过程无需焊接、无需额外法兰螺栓，拆装效率高，便于频繁拆洗与管路重组，这也是CIP接口在洁净工艺管线中被广泛采用的核心原因。

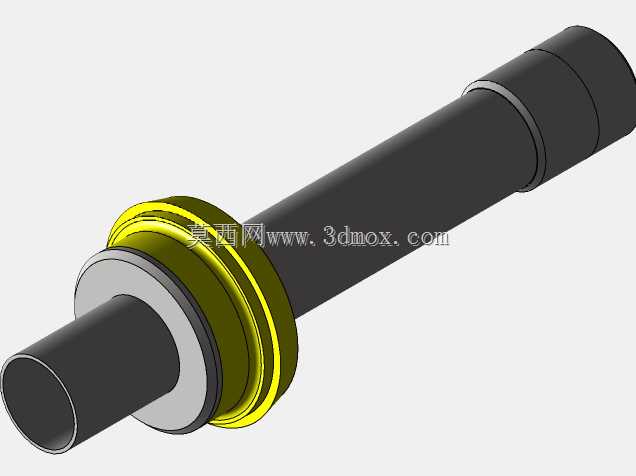

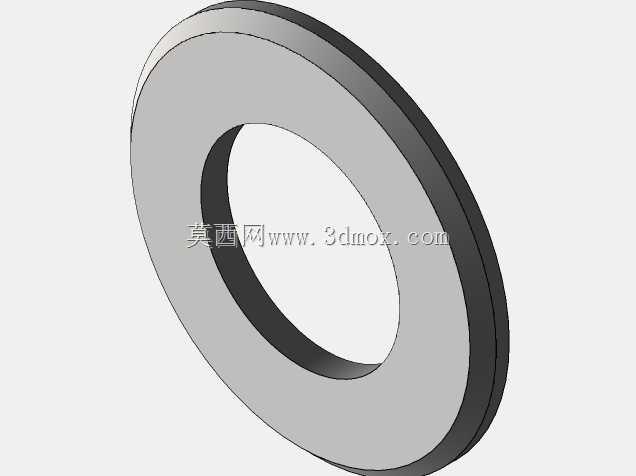

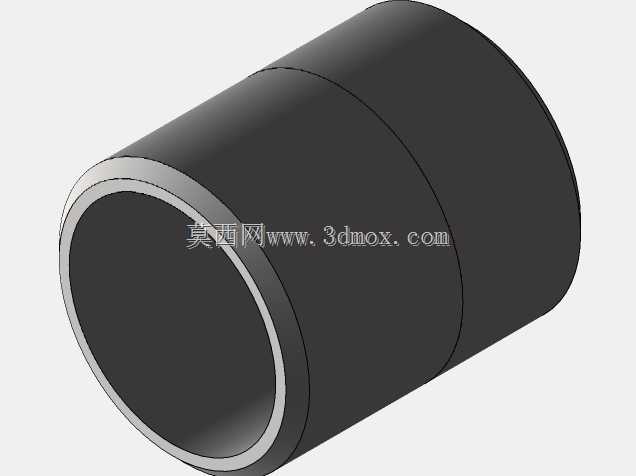

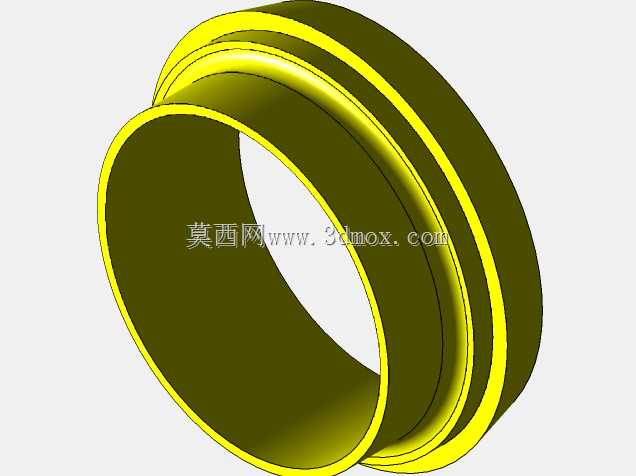

　　从结构形态看，该零件为扁平回转体，整体呈圆环状，轴向厚度均匀，内外圆同轴度要求较高。建模时以旋转特征为主体最为直接：先在过轴线的草图平面内绘制垫圈的轴向截面轮廓，截面为一矩形带，绕中心轴回转一周即可生成主体；外圆侧与卡盘内锥面、内孔侧与介质流道分别形成配合边界。值得注意的是，垫圈的内外径并非随意取值——内孔需要与管路通径平滑过渡，避免出现台阶造成物料滞留、清洗死角；外圆则要落在卡盘定位面以内，保证卡箍收紧时垫圈不被挤出、不发生径向窜动。1-1/4英寸对应的是卫生管常用公称尺寸，建模时应严格对照相应卡盘标准确定外径与厚度，否则现场会出现装不进或压不紧的问题。

　　功能特性上，这类垫圈的核心诉求是密封可靠与洁净无死角。端面在卡箍预紧力作用下产生弹性压缩，填满两片卡盘端面的微观不平度，阻断介质外漏通道；同时内孔与管内壁齐平，介质流过时不产生湍流淤积，CIP清洗液能够顺畅冲刷整个接触面，满足在位清洗、在位灭菌的工艺要求。实际选材通常根据介质特性确定：普通水、药液工况多用三元乙丙橡胶，耐高温和蒸汽灭菌场合可选聚四氟乙烯或硅橡胶，材料的硬度、压缩永久变形率直接决定密封寿命。建模阶段虽不涉及材料属性赋值，但结构上需保证垫圈有合理的压缩量空间——厚度过大则卡箍难以闭合，厚度过小则压缩比不足、容易渗漏。

　　从设计思路复盘，这类看似简单的环形件恰恰考验工程师对配合边界的理解。首先要明确它不是独立承压件，而是被夹持在两片金属卡盘之间的柔性密封元件，因此尺寸链的关键在于轴向压缩行程与径向定位关系。其次，回转体的对称性要求内外圆严格同心，偏心会导致一侧压缩过量、另一侧压不紧，运行中出现偏漏。第三，边缘过渡应圆滑，避免尖角，既有利于模具脱模（橡胶件多为模压硫化成型），也减少装配时切边损伤。建模完成后可通过截面检查、质量属性核对（体积与理论用胶量相关）以及装配干涉检查来验证：将垫圈调入卡盘与卡箍的装配体中，模拟闭合状态，确认垫圈在自由态与压缩态下均不与卡箍金属部分发生硬干涉。

　　安装边界方面，需要预留卡箍的操作空间。卡箍环抱卡盘后，其外径和宽度都比垫圈本身大，管线布置时相邻管道、墙体或设备壁面之间要留出手指与工具操作的间隙，通常建议卡箍外侧预留不少于数十毫米的拆装空间。轴向方向上，两片卡盘贴合后垫圈被完全包容，不额外占用管长，但在做管路分段统计时应把卡盘+卡箍的总长度计入。对于需要频繁拆卸的清洗段、取样段、泵进出口，这种CIP连接配合环形垫圈的方案维护性优势明显；而在高温高压或强腐蚀工况下，则需重新校核材料耐温耐蚀性能与卡箍额定压力，不能仅凭通径选型。整体而言，该模型结构简洁但配合关系明确，是卫生级管路设计中典型的基础密封元件。
