步行式仿生挖掘作业机械结构造型

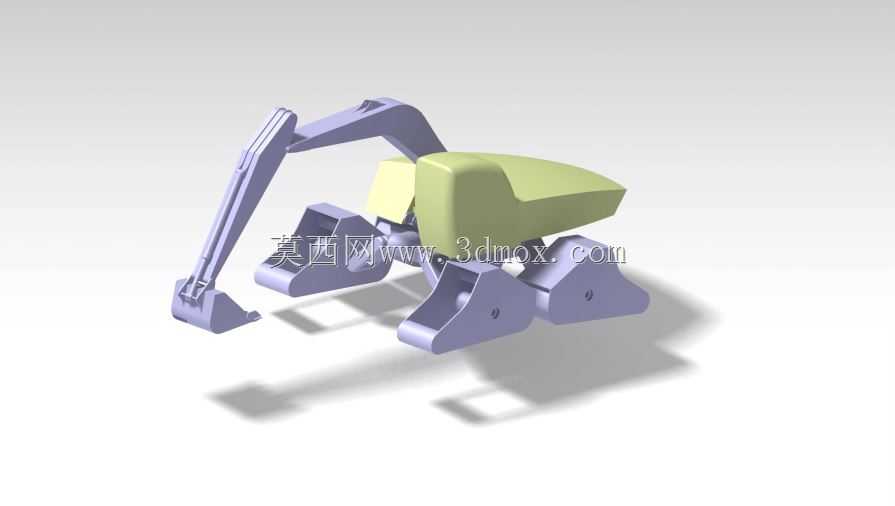

　　该三维造型呈现的是一款采用多足步行底盘替代传统履带或轮式行走机构的小型挖掘作业机械，整体结构围绕复杂地形下的土方作业需求展开构思。常规小型挖掘机在松软泥泞、滩涂、山地陡坡或布满碎石的非铺装场地作业时，履带容易发生沉陷、打滑，轮式底盘的接地比压与越障能力也存在明显局限，这款步行式挖掘机械将底盘设计为多组带铰接支点的支撑足结构，每组支足均可独立调整支撑角度与落足位置，通过交替支撑、抬升、移位的动作逻辑完成整机行走与姿态调平，在沟壑、乱石滩、坡面修整等场景中，可选择相对坚实的点位落足，大幅降低接地比压，避免整机沉陷。

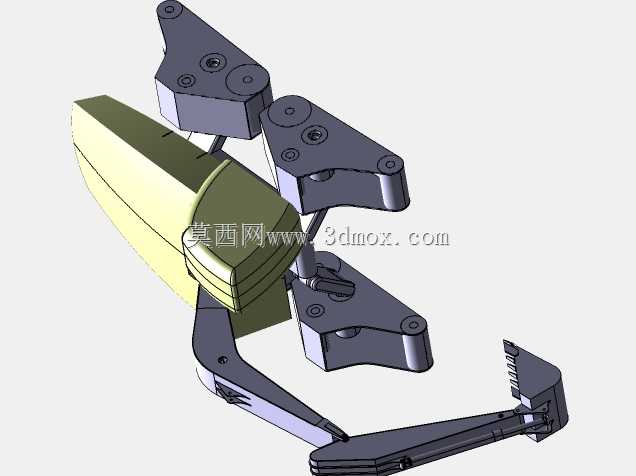

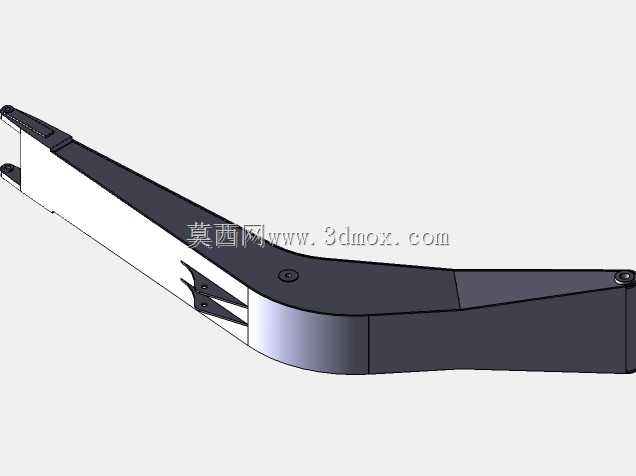

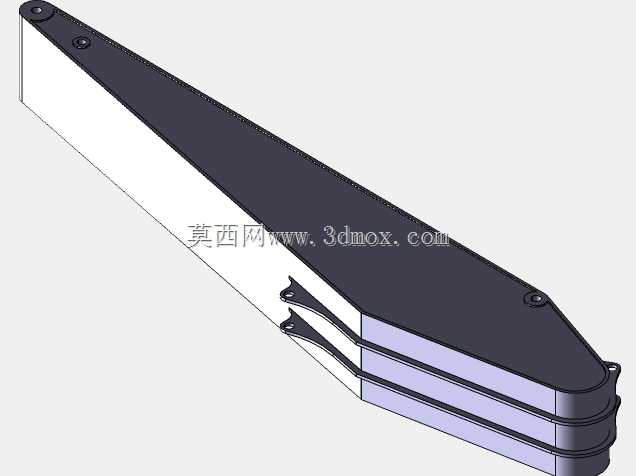

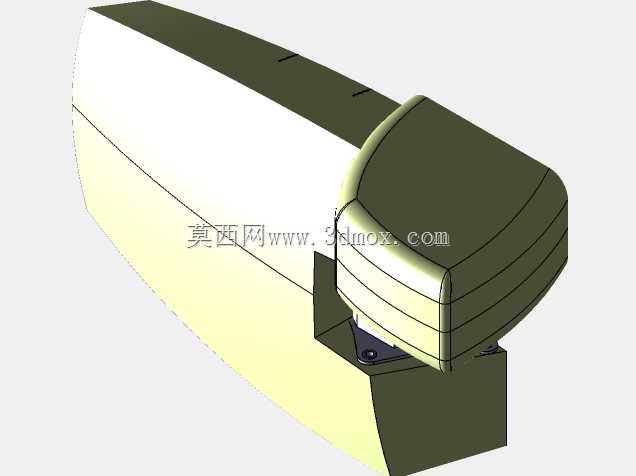

　　从功能分区来看，整机上部保留了成熟挖掘作业设备的核心布局：前置铰接式动臂、斗杆与铲斗组成的工作装置，动臂根部与上部机身通过回转支承类结构衔接，可完成左右回转、动臂举升下降、斗杆收放、铲斗挖掘卸料的全套动作序列，能够完成常规的基坑开挖、散料铲装、坡面清理、沟槽修整作业。机身中部的舱体造型覆盖了动力单元、液压阀组、燃油箱与操作区域的安装空间，舱体曲面做了流线化收束，既预留了内部部件的检修拆装空间，也控制了整机上部的外轮廓宽度，避免在狭窄巷道、林间作业时舱体与周边障碍物发生干涉。

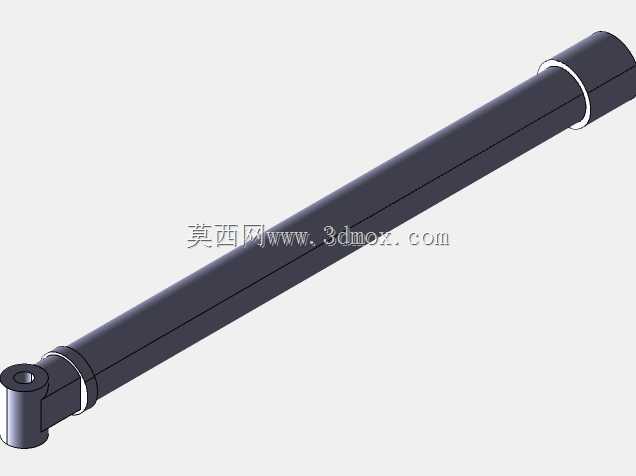

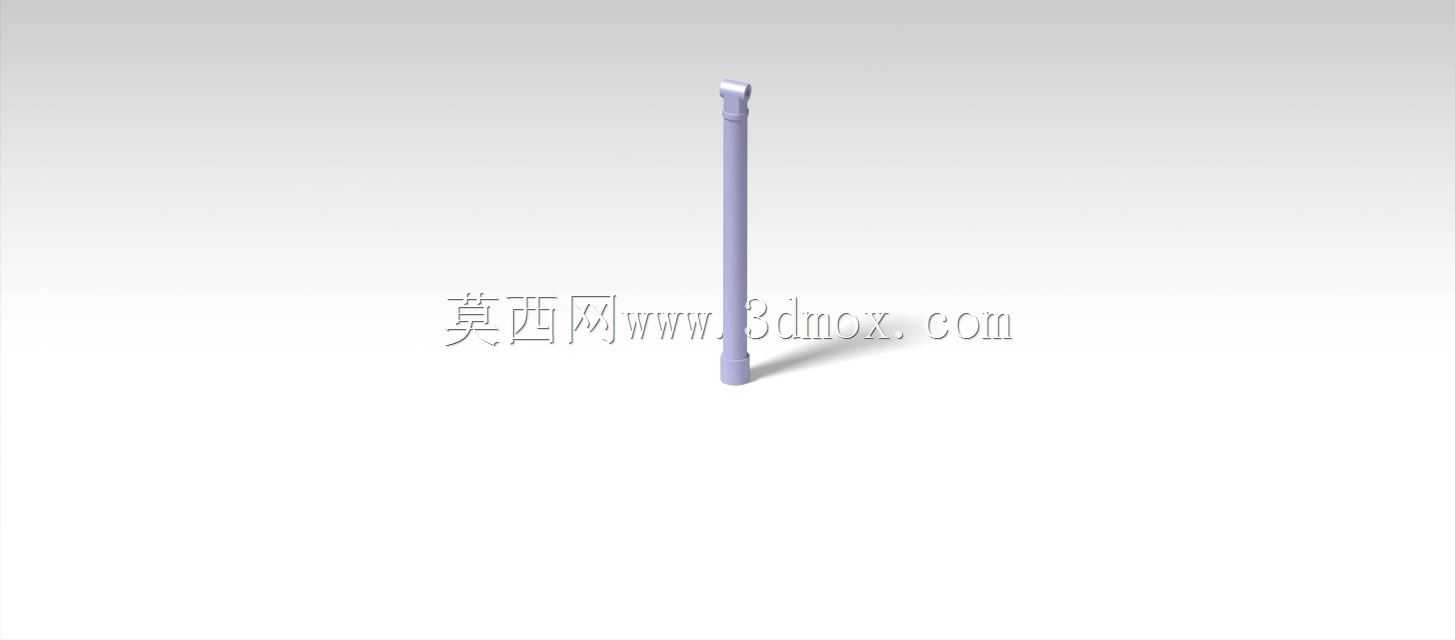

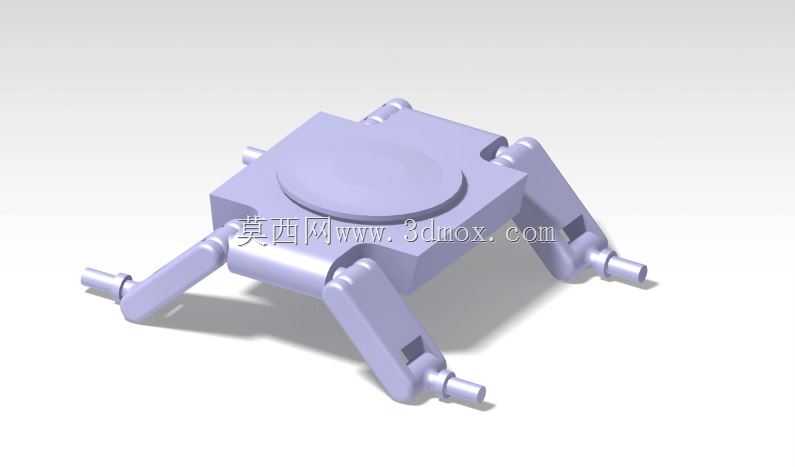

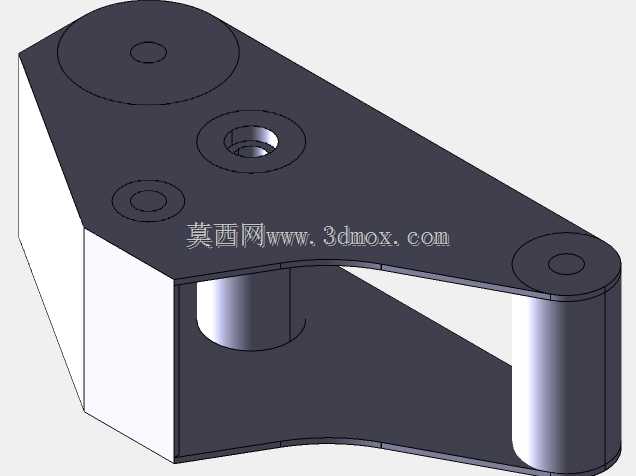

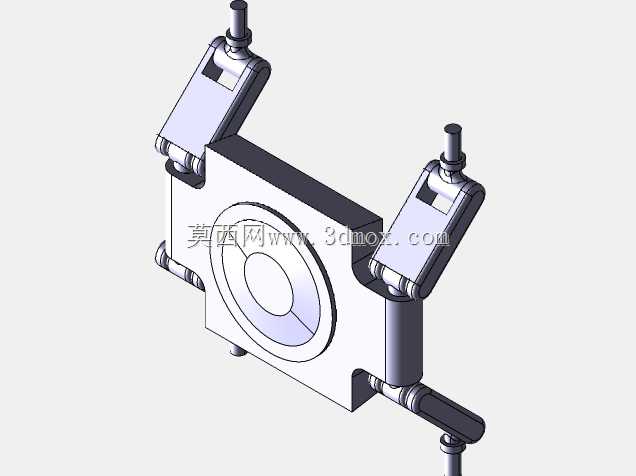

　　步行底盘的设计是该结构的核心特点，区别于传统履带底盘的连续支撑形式，多足支撑结构的每个支足都设计为折线形承力构件，足端做了加宽的接地接触面，铰接位置预留了液压驱动杆件的安装点位，实际工程实现中可在每个铰接点配置液压油缸或摆动马达，通过不同支足的动作配合，不仅可以完成平地行走，还能在坡面上单独调整各支足的伸出长度，让上部机身始终保持水平状态，保证挖掘作业时的整机稳定性，避免倾斜工况下液压油位偏移、作业重心失稳的问题。在跨越小型沟渠或凸起障碍时，可将单组支足抬起越过障碍后再落地支撑，越障高度远高于同级别轮式设备。

　　建模过程中对各部件的装配边界做了完整约束：动臂在最大举升角度下，铲斗最高位置与机身顶部预留了足够安全间隙，动臂下降到最低挖掘位置时，斗杆与支足结构不会发生运动干涉；机身回转时，上部舱体尾部的回转半径小于底盘支足展开的最大外接圆，在狭窄场地回转时尾部不会超出支撑范围，降低碰撞风险。支足处于收拢状态时，整机的宽度与长度尺寸控制在小型工程机械的运输边界内，可通过普通平板拖车完成转场运输，无需额外拆解工作装置；支足完全展开时，支撑跨距显著加大，在铲斗进行偏载挖掘作业时，整机的抗倾覆力矩余量更高，可适配更大的铲斗挖掘力参数。

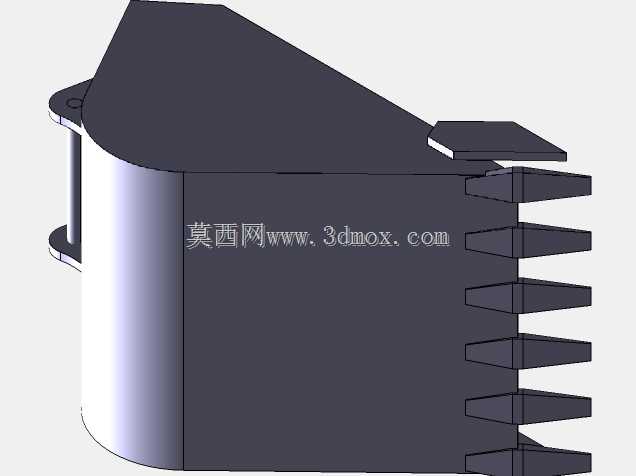

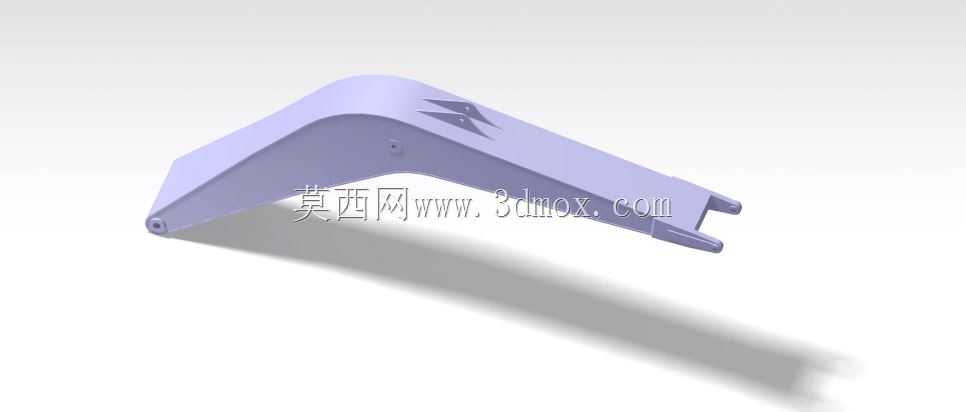

　　结构细节上，动臂与斗杆的铰接位置均预留了销轴安装孔与润滑脂加注通道，符合工程机械铰接点的常规设计规范，铲斗斗齿部分做了加厚造型，对应实际作业中耐磨件的安装厚度；各支足的铰接轴承座位置设计了加强筋结构，承受挖掘作业传递的交变冲击载荷，避免足架在长期重载作业下出现结构变形。该造型既可以作为非道路步行工程机械的结构原理验证参考，也可用于科普展示、异形工程机械概念设计的方案推演，帮助结构设计人员理解多足行走机构与挖掘工作装置集成时的空间干涉校验、重心匹配、动作协同逻辑。
