U型开口吊装夹紧固定支座结构

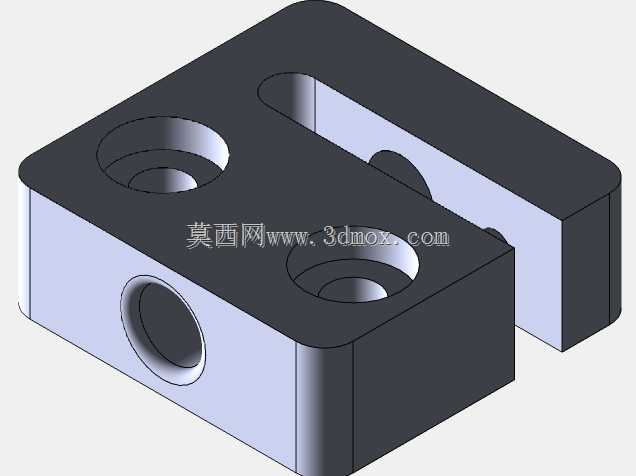

　　该零件为典型的U型开口式吊装夹紧支座，整体采用方块式开槽构型，主体为一体化铣削加工的钢制块状结构，中部开设贯通式U型开口槽，将支座分隔为上下两个平行的夹持臂，开口槽的宽度尺寸预留了对应被夹持杆件的装配间隙，槽口内侧做了圆弧过渡处理，避免夹持受力时在槽根位置产生应力集中，开口槽的两个相对端面加工为高精度平行平面，作为夹持作业的核心贴合面，当外部锁紧件从支座侧向的横向螺纹孔旋入时，可推动压块或者直接抵紧穿入开口槽内的杆件，实现杆件的轴向锁止与周向防转，这类结构在通讯塔架的走线吊装、小型设备的工位固定、工装夹具的侧向限位场景中十分常见。支座顶面的两个夹持臂上分别加工有同轴的沉头通孔，孔位分布在开口槽的两侧对称位置，

　　沉孔深度可完全容纳内六角圆柱头螺钉的头部，安装后螺钉顶面不超出支座上表面，不会对周边装配部件产生干涉，两个安装孔的中心距按照标准安装孔位排布，可直接适配市面通用的铝型材安装槽、设备安装基板的预留孔位，安装时螺钉从顶面穿入，直接锁附在下方的安装基准面上，完成支座本体的固定。支座侧向的横向螺纹孔垂直于U型开口槽的贯通方向，孔轴线正对开口槽的中部空间，螺纹规格选用常规的公制粗牙螺纹，配套的锁紧螺钉旋入时端头可直接作用在穿入槽内的圆杆、方管或者平板工件侧面，锁紧接触位置可根据使用需求加装铜质防滑垫块，既可以提升夹持摩擦力，也能避免硬接触划伤被夹持工件的表面。从外形边界来看，该支座整体长宽高比例紧凑，所有外棱边都做了小尺寸倒角处理，

　　没有尖锐的加工毛刺，零件的底部平面为完整的安装基准面，平面度要求控制在IT7级精度范围内，保证支座锁附在安装基板上后不会出现翘曲、悬空的问题，U型开口槽的两个内侧夹持面的平行度公差控制在0.05mm以内，保证夹持工件时两侧受力均匀，不会出现单侧偏载导致工件歪斜的情况。在实际塔架布线场景中，这类支座常被固定在通讯立杆的预留安装板上，开口槽内穿入横向的走线吊杆，侧向螺钉锁止后即可固定吊杆的伸出长度，吊杆下方可挂载接线盒、天线固定架或者小型通讯终端，相比传统的焊接式吊耳，这种开槽夹紧式支座不需要现场动火焊接，安装位置可沿着杆件任意调整，锁紧后定位可靠，后期维护时松开侧向螺钉即可快速调整挂载位置或者拆卸部件，

　　适配野外通讯站点快速部署的作业需求。在工装夹具场景中，该支座可作为小型工位的侧向挡停座使用，支座固定在工作台面的T型槽侧边，开口槽内穿入可调挡停螺杆，调整螺杆伸出长度后锁死，即可对流水线输送过来的工件进行硬限位，挡停位置可根据工件尺寸随时调整，不需要重新加工支座的安装孔位，柔性适配多品种小批量的生产需求。结构设计阶段充分考虑了铣削加工的工艺性，所有特征都可以在三轴加工中心上一次装夹完成大部分加工工序，U型槽可以通过立铣刀直接走刀铣出，不需要使用线切割等特殊加工工艺，沉孔、螺纹孔的加工都属于常规机加工工序，零件的毛坯可选用标准方钢型材，材料利用率高，加工成本低廉，适合批量生产。受力层面，该支座的载荷主要来自挂载部件的竖直向下重力，载荷通过开口槽内的杆件传递给两个夹持臂，再通过顶面的两个安装螺钉传递到下方安装基础，块状的实体结构刚性充足，在常规挂载重量下不会出现夹持臂变形、开口槽张角变大的问题，侧向锁紧螺钉的预紧力经过核算，可保证在设备振动、风载晃动的工况下杆件不会出现滑移松脱，满足户外长期使用的可靠性要求。
