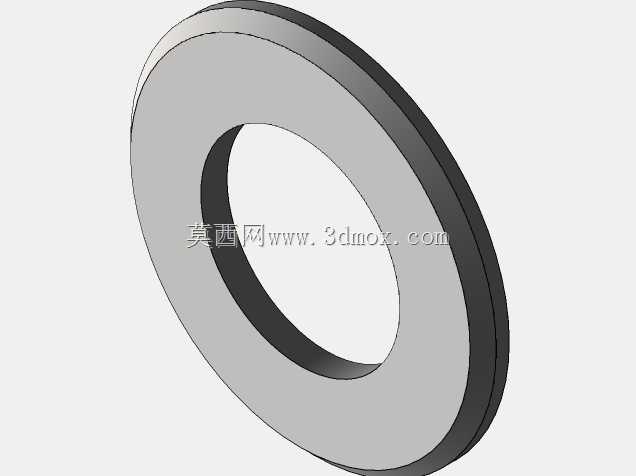

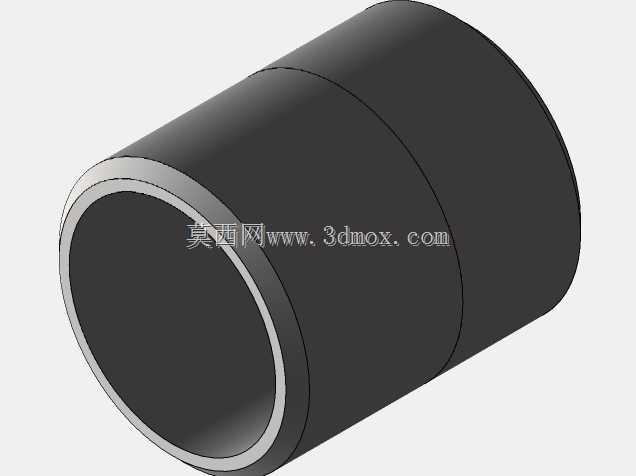

平置环形密封垫圈结构三维造型

　　在常规机械装配场景里，这类扁平环形垫片是最容易被忽略却直接决定装配可靠性的基础零件，它的三维造型完全围绕同轴安装、端面贴合、间隙补偿这几个核心使用需求展开。从结构形态上看，零件整体为等厚度回转体，内外圆保持严格同轴，两个端面平行度公差控制在装配要求范围内，没有多余的凸台、卡槽或者异形轮廓，这种极简结构恰恰适配绝大多数通用紧固件配套场景。

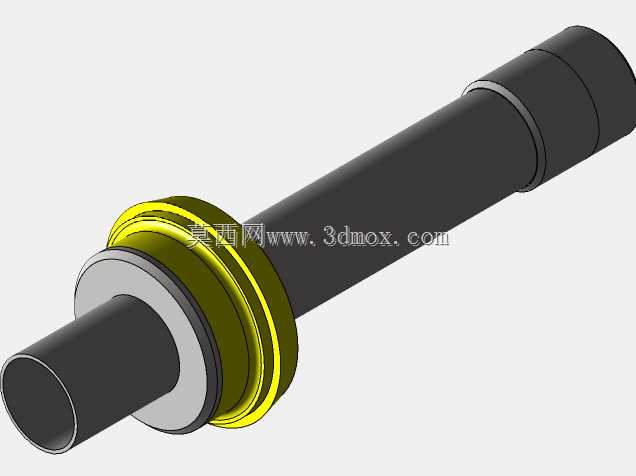

　　实际选型使用时，这类垫片最常出现在螺栓贯穿连接的工位：当螺栓杆穿过被连接件的安装孔后，垫片套在螺杆外侧，一侧端面贴紧被连接件的安装基面，另一侧端面承接螺母或者螺栓头的压紧面。很多现场装配的新手容易误以为垫片只是“凑厚度”的零件，实际工程里它承担的作用非常明确：首先是分散压紧应力，螺栓拧紧时，螺母端面的压紧力会集中在很小的环形接触区域，如果直接压在铝合金、工程塑料这类硬度较低的被连接件表面，很容易压出凹陷甚至造成基材开裂，垫上钢制平垫片之后，接触面积被放大数倍，单位面积的压强大幅降低，能有效保护被连接基材的表面完整性。其次是调整装配间隙，在通讯设备机架、小型家电内部结构、精密仪器的层叠安装工位，不同零件的加工厚度难免存在公差累积，当装配后轴向间隙超出设计允许范围时，选用对应厚度的平垫片就可以在不修改其他零件尺寸的前提下，把轴向间隙补偿到合格区间，大幅降低整套零件的加工精度要求，控制整体制造成本。除此之外，这种两端面完全平整的环形垫片还可以作为简易静密封的承压衬件，在配合橡胶密封圈使用时，它能为密封圈提供均匀、平整的刚性支撑面，避免密封圈因为装配面凹凸不平出现局部压合不严、长期使用后挤出失效的问题。

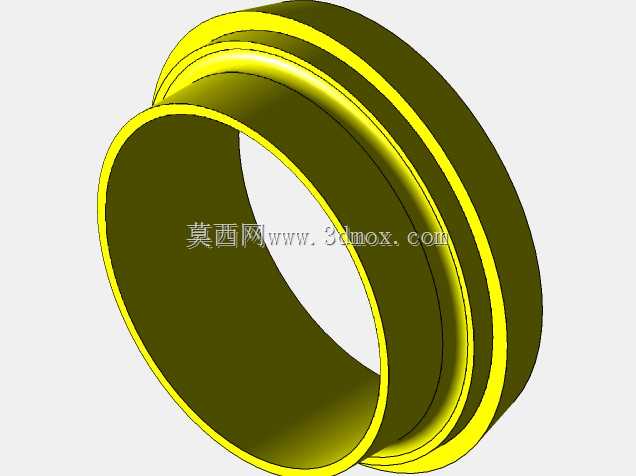

　　从建模思路上来说，这类回转类基础零件不需要复杂的特征堆叠，首先绘制回转截面轮廓：截面为矩形，矩形的径向宽度等于垫片外圆半径减去内孔半径，矩形的轴向高度等于垫片的实体厚度，将封闭截面绕中心轴线回转一周即可生成基础实体。建模过程中需要重点管控几个关键尺寸的边界：首先是内孔直径，内孔尺寸要比配套使用的螺栓公称直径大0.2到0.5毫米，间隙过小会出现套装卡顿、螺栓穿入后垫片偏心卡滞的问题，间隙过大则会导致垫片在拧紧过程中容易偏移，无法保证压紧面均匀覆盖被连接件的孔位周边区域。其次是外圆直径，外圆尺寸不能无限制做大，在密集排布螺栓的法兰面、安装板工位，相邻螺栓的中心间距通常只有十几毫米，如果垫片外圆过大，相邻两个垫片会出现外缘干涉，根本无法平铺在安装面上；外圆也不能过小，否则应力分散的效果会大打折扣，常规设计里外圆直径一般取螺栓公称直径的1.8到2.2倍，这个区间是经过大量装配验证的合理范围。然后是零件厚度，厚度过小的垫片在拧紧承压时容易发生翘曲变形，尤其是当两个被连接面本身存在轻微平面度误差时，薄垫片会跟着变形，无法保持平整支撑；厚度过大则会无谓占用轴向安装空间，还会导致螺栓的有效啮合长度变短，降低螺纹连接的承载能力，常规小规格通讯设备、小型五金装配用的平垫片，厚度通常在1到3毫米区间，根据对应的螺栓规格匹配选取。

　　在实际安装边界校核环节，三维装配时需要先确认垫片放置区域的周边空间：垫片所在的安装平面不能有突出的焊点、残留的加工毛刺或者其他凸起特征，否则垫片无法完全贴平基面，拧紧后会出现局部虚接，设备运行受振动后螺栓很容易松动。如果是在有绝缘需求的通讯设备内部使用，还可以在这个钢制垫片的造型基础上替换材质为尼龙或者电木，尺寸结构完全通用，就能同时实现间隙补偿和电气绝缘的作用，避免螺栓导通不同金属层之间的电路，造成设备短路故障。这类零件虽然结构简单，但在三维建模时依然要保证内外圆的同轴度、两端面的平行度符合工程标注规范，不能出现端面倾斜、壁厚不均的造型错误，否则后续导出工程图、指导加工时会直接导致生产出的零件无法满足装配使用要求。
