汽车车门扶手注塑成型模具结构

　　这套三维结构围绕汽车车门内侧扶手类饰件的注塑成型需求展开，模型把定模、动模、侧向成型件、导向支承件和底部安装构件组合在同一模架空间内，适合用于内饰件模具方案评审、开合模动作校核以及成型结构教学。车门扶手属于乘员频繁接触的外观与功能复合件，表面既要满足握持弧度、触感和装配间隙要求，背面又要布置卡扣、加强筋、安装柱以及与门内板匹配的边界，因此模具不能只追求简单分模，还要兼顾塑件脱模、外观面保护、浇注填充和后期修模。

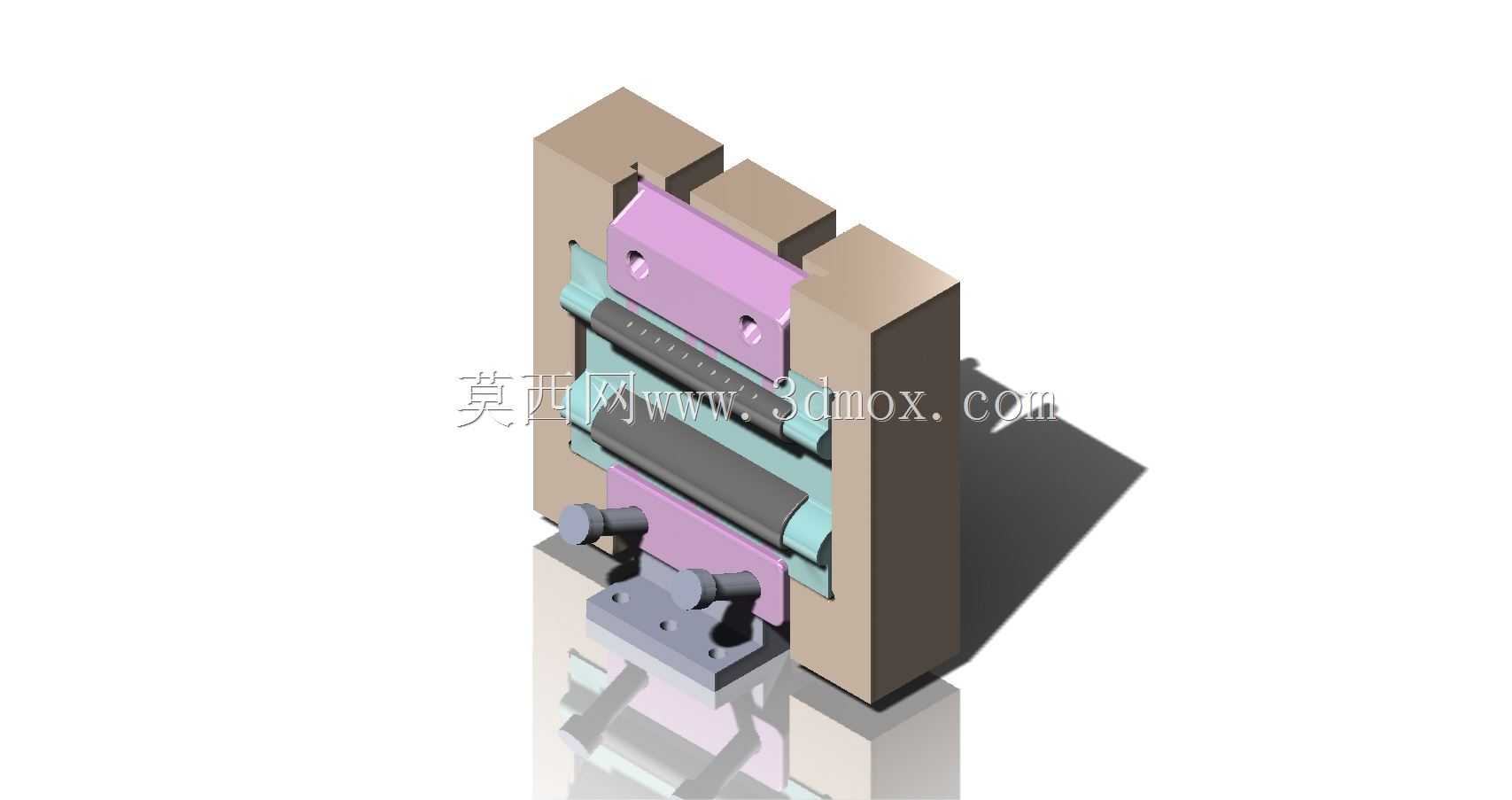

　　从实际用途看，该类模具安装在注塑机固定模板与移动模板之间，工作时塑料熔体经浇注系统进入型腔，冷却固化后由动模侧带动塑件离开定模，再通过顶出或辅助取件方式完成循环。模型中部紫色与浅青色构件对应成型区域附近的关键模块，外侧棕褐色块体承担模架支承与承压作用，底部灰色构件体现安装、定位和顶出相关结构的布置关系。这样的布局能够让设计者在三维环境中直接检查模块之间的高度差、贴合面、运动方向和干涉风险，而不是停留在二维剖面上的抽象理解。

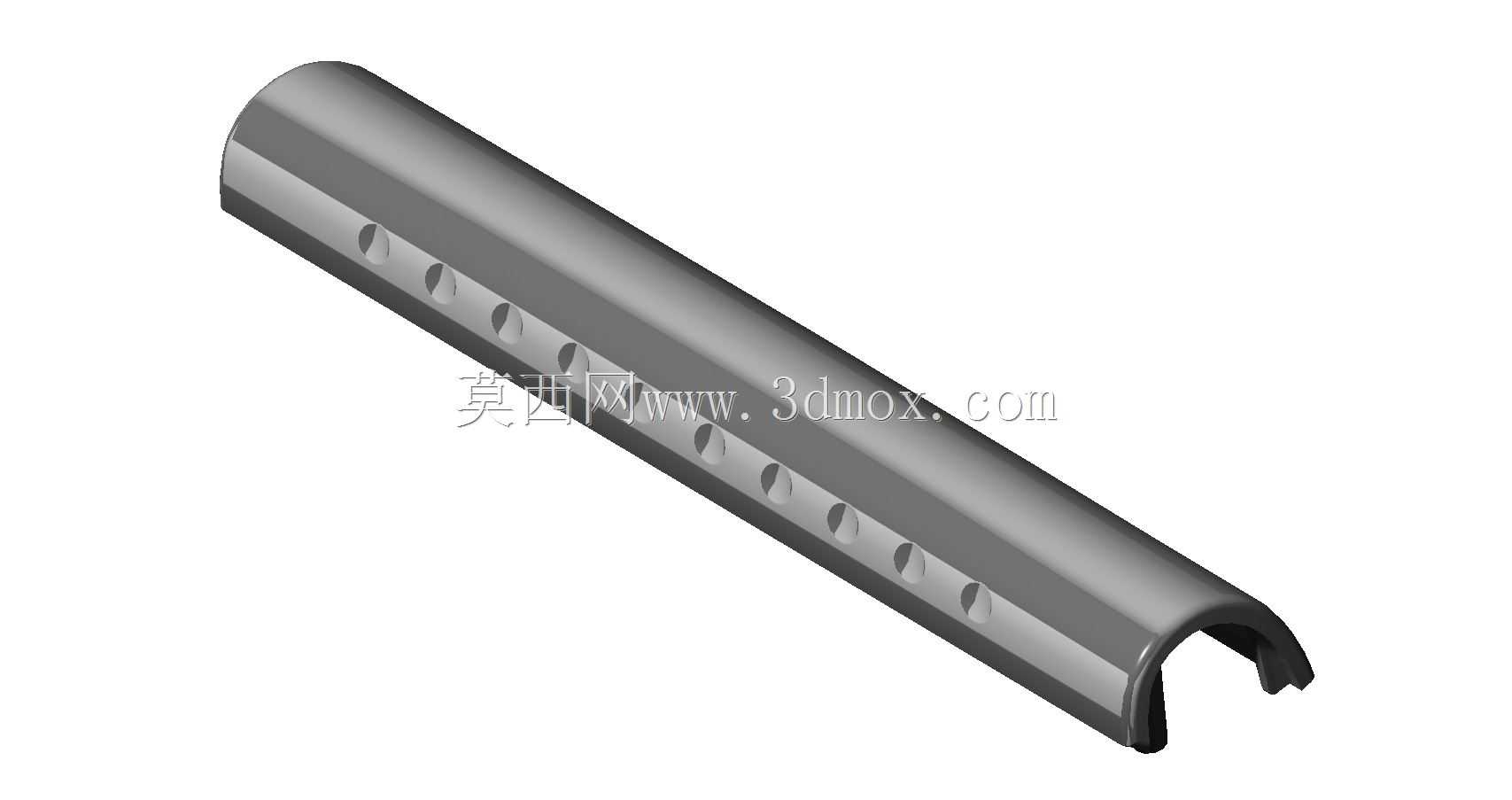

　　塑件为长条形扶手轮廓，外形带有曲面过渡和局部包边，模具分型需要顺着产品可见面边界布置，尽量将分型线隐藏在低关注区域。扶手正面通常要求纹理连续、熔接痕少、拔模平顺，背面则允许设置较多加强结构。模型中多层板件和侧向块的组合，反映出该产品存在倒扣或侧边结构，无法仅靠上下开模完成脱模。侧向成型部件需要在开模过程中先退出倒扣区域，再让塑件沿主开模方向离开型腔；若侧抽距离不足，容易拉伤产品侧壁，若滑块导向过长，又会增大模架外形和复位不稳定风险。

　　设计思路上，模架宽度、厚度和闭合高度要与目标注塑机参数匹配，外侧支承块不仅提供刚性承载，也限制型腔模块在注射压力下的变形。车门扶手材料常采用具备一定韧性和表面装饰性的塑料，熔体在长流程腔体内流动时，筋位、柱位和边缘厚差会引起收缩不均，因此成型面附近要预留冷却水路、排气间隙和抛光工艺空间。三维模型中可见的分层结构有利于把型腔镶件与通用模架分开考虑：易磨损、需抛光或需修改产品形状的部分做成镶件，外围承力部分保持标准化，这样在产品局部变更时不必整体重做模架。

　　安装边界方面，模具整体呈立式矩形布置，底部需要预留压板固定、顶出孔位和机台支撑面，顶部与侧面要考虑浇口接入、冷却管路和滑块行程。模型底部两个近似圆柱的构件提示了支撑或驱动相关位置，实际设计时需核对其与注塑机顶棍孔、取件机械手轨迹以及水路接头的空间关系。若用于自动化生产，还应在模具外侧留出传感器、限位开关和取件空间，避免滑块退出后与机械手夹爪发生碰撞。

　　结构校核时，首先要看主分型面是否完整贴合，合模后型腔周边不能出现错位台阶；其次检查侧向块的锁紧面，在注射承压时滑块不能后退，否则产品外缘会产生飞边；再次检查顶出位置是否落在筋位、柱根等承力区域，避免顶白或顶穿。扶手类塑件壁厚通常沿握持区域渐变，冷却收缩会让外观面出现缩痕，模型在镶件拆分时应把深筋、螺丝柱和卡扣位置单独考虑，便于加工电极、排气槽和冷却通道。

　　该模型的价值在于把抽象的模具剖面转化为可旋转观察的空间装配关系。结构工程师可以沿开模方向剖切，确认动定模分离线；也可以从侧面观察滑块退出路径，判断倒扣行程；加工人员则能依据镶件外形讨论铣削、电火花和抛光顺序。对于汽车内饰模具开发而言，这类结构不仅服务于单个扶手件成型，也体现了长条形外观塑件在分型、侧抽、冷却、顶出和机台安装之间的综合平衡。
