汽车长条饰件精密注塑模具结构

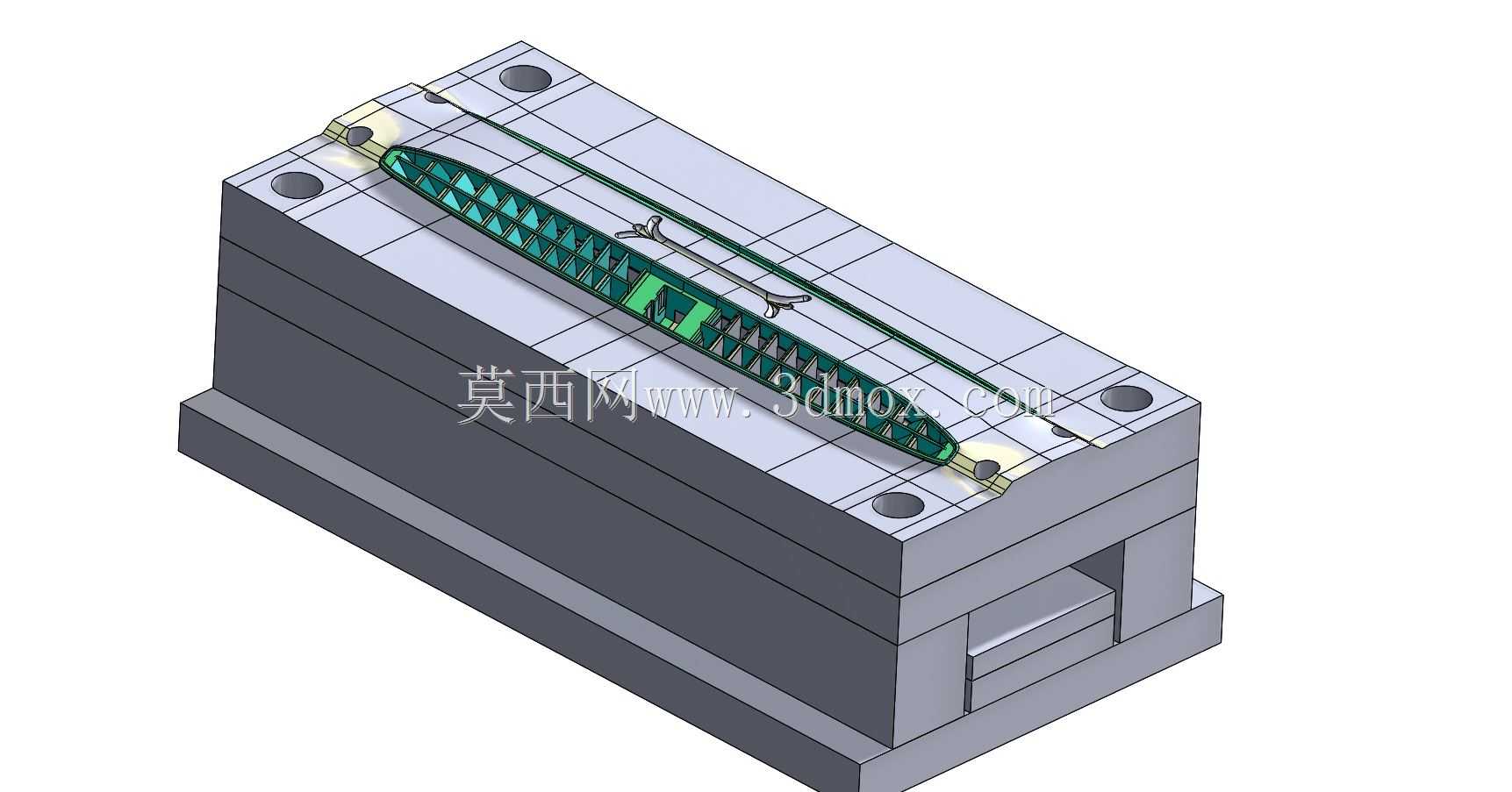

　　这套三维结构围绕汽车内饰长条饰件的注塑成型需求展开，模体采用上下叠层的典型两板模布局，整体外形为规整长方体钢坯结构，底部设置带侧向开口的模脚支撑区间，为顶出机构的往复运动预留充足行程空间。模具分型面沿产品最大轮廓线平直拆分，上模侧对应产品外观面做整体抛光型腔处理，下模侧布置成型产品内侧卡扣、加强筋的型芯镶件，长条型腔沿模体对角线方向排布，最大化利用模板平面空间，同时让熔融塑胶从型腔两端进胶后的填充流程更均衡，减少长流程带来的末端缺胶、熔接痕缺陷。

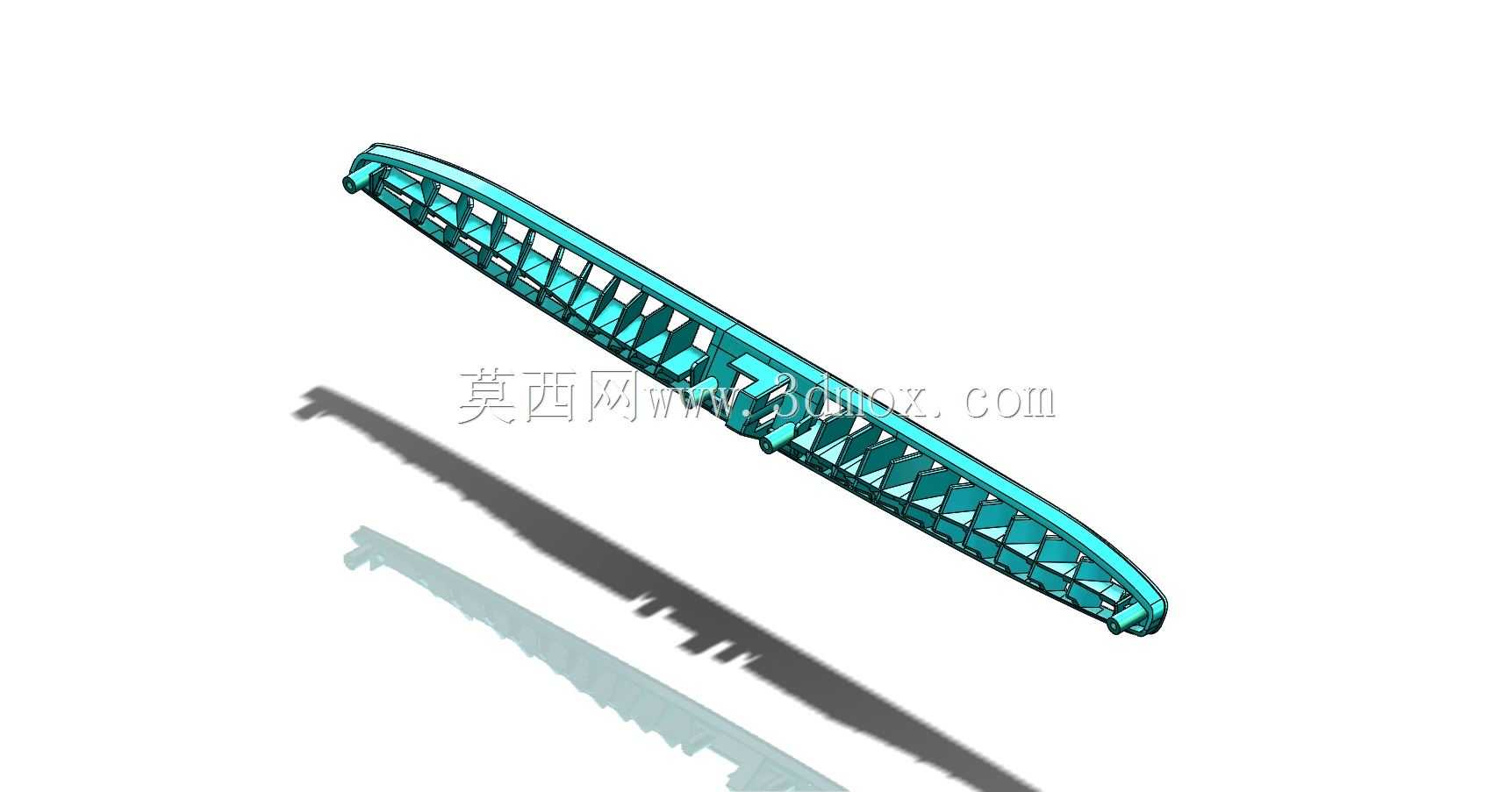

　　从实际量产场景来看，这类模具主要配套汽车内饰总成生产线，成型的带网格纹理长条饰件多用于车门扶手装饰条、仪表台侧饰板或者中控面板装饰段，产品表面要求无缩痕、无流纹，装配后需要和周边内饰件保持均匀的配合间隙。设计阶段首先根据饰件的薄壁长条特性选定模架规格，模板四周均匀布置多组导柱导套，合模时提供精准导向，避免长条型腔受注塑压力偏移。型腔两端设置的圆形定位构件对应模具安装时的定位环与锁模块位，注塑机射嘴对准主流道后，熔料经分流道从产品两端的潜伏浇口注入型腔，填充过程中型腔内部的空气通过分型面周边的排气槽排出，避免产品末端出现烧焦、气泡问题。

　　冷却回路的布置顺着长条型腔的走向分层铺设，上模型腔侧的冷却水道贴近产品外观面，保证饰件外表面冷却速率一致，避免出现冷却不均导致的翘曲变形；下模型芯侧针对产品密集的网格加强筋区域，单独设置窄距冷却回路，控制筋位处的热量堆积，缩短整体成型周期。模具底部的开口空间内布置顶针板、回针与弹簧组件，开模后动模侧随注塑机后座移动，到设定行程后顶针板被机台顶杆推动，均匀分布在产品筋位、边缘位置的顶针同步将成型饰件从型芯上顶出，顶出过程受力点避开产品外观面，防止顶出痕迹影响后续涂装或者覆膜工序。

　　安装边界方面，模体整体长宽尺寸适配常规300吨级卧式注塑机的拉杆间距，模具厚度落在机台允许的最小、最大模厚区间内，顶部定位环与注塑机定模板定位孔精准配合，底部动模侧通过压板压紧在机台动模板上，所有水嘴、油路接口均布置在模具非操作侧，避免生产过程中管线与取件机械手发生干涉。侧向开口预留的位置对应取件空间，机械手可以直接伸入模腔区域将顶出后的饰件取出，不需要额外扩大开模行程。针对产品上的细小网格纹理，型腔对应位置采用整体电火花加工成型，避免小块镶件拼接在产品表面留下拼缝线，后期量产过程中如果出现局部磨损，也可以将纹理区域做成独立镶件快速更换，不用整体报废型腔，降低维护成本。整套结构在设计阶段就同步校验了开模行程、顶出行程、冷却流量、锁模力分配等核心参数，确保上机后可以稳定连续量产，成型出的饰件尺寸精度满足汽车内饰装配的公差要求。
