气动Y型三通快插气管接头结构

　　该模型呈现的是气动管路中常见的Y型三通快插接头，主体采用一进两出的分流构型，单端主接口沿轴向延伸，两支接口在同一侧呈分叉布置，用于将一路压缩空气分配至两条支路，也可在反向布置时完成两路气流汇合。此类接头大量出现在自动化装配线、包装设备、电子检测工装、轻工机械、夹具气路和小型气动执行机构中，尤其适合设备内部空间紧凑、气管需要就近分路的位置。相比在管路中额外加装直通接头和转接块，Y型一体接头能够减少连接点数量，降低泄漏概率，同时让布管路径更短、更规整。

　　从结构上看，接头外部由三段近似圆柱的插接端和Y形汇合本体组成。每个插接端都保留了快插接头典型的阶梯轮廓，端部用于插入软管，内部通常布置卡爪、密封圈、释放环和导向支撑面。气管插入后，卡爪咬住管外壁，密封圈抱紧管身，实现无需工具的快速连接；拆卸时压下端部释放环，卡爪松开即可拔管。模型对各段外径、端部环槽、过渡圆角和分叉区域的实体关系进行了完整表达，能够用于检查接头与气管、设备面板、线槽、机械臂走线架之间的干涉情况。

　　设计这类接头时，核心并不只是做出三个圆孔，而是要兼顾流道连续性、插装可靠性和外部安装边界。Y形汇合区应避免出现突兀的尖角和急剧截面变化，使压缩空气在分流过程中保持较顺畅的流向，减少局部涡流和压力损失。两支接口之间需要留出足够间距，保证两根气管插入后不会相互挤压，手指按压释放环时也有操作空间。主接口与支接口的外圆直径、端部长度和台阶位置应与选定软管规格匹配，若端口过短，气管插入深度不足，长期受振动后容易松脱；若分叉根部过于单薄，则在管路受拉或频繁摆动时可能产生应力集中。

　　在实际设备布置中，该接头通常安装在电磁阀岛附近、气缸进出气口旁或机架内侧走线槽边。选型时需要先确认接管外径、工作压力、使用介质和环境温度，再结合设备内部可用空间判断接头总长、最大外廓以及两支管分叉后的占用范围。建模时应把安装边界一并考虑：接头主轴线方向需要预留气管插入和拆卸行程，两支接口前方也要保留手指按压释放环的空间；当接头靠近钣金侧板、线槽盖板或运动部件时，不能只按静止状态校核，还应模拟气管随设备振动、拖链弯曲或执行件动作后的位置变化。

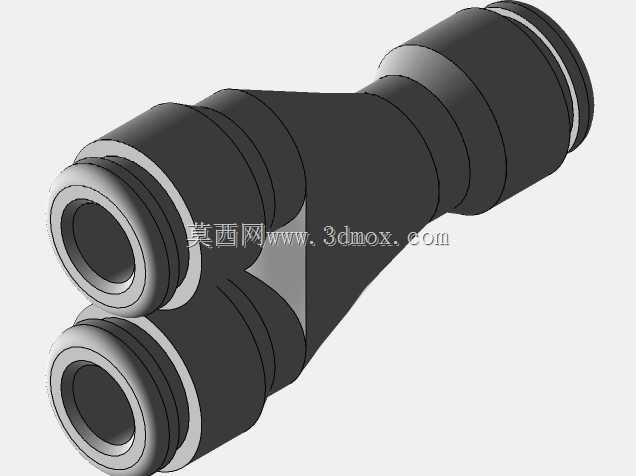

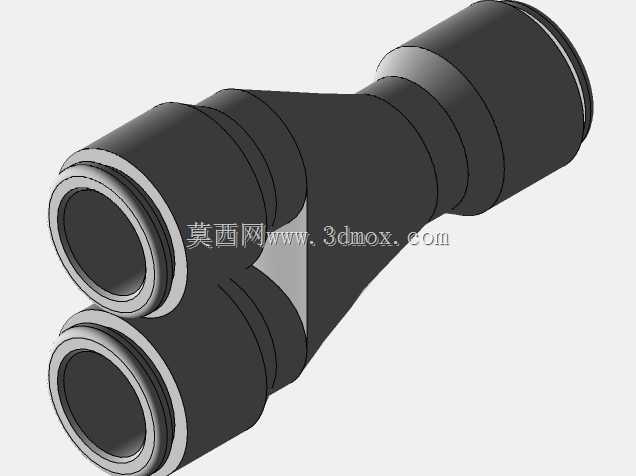

　　外形表达上，该模型以黑色实体展示接头外观，端口处通过环形层次表现快插端的壁厚和内部开口。三支接口的圆柱段长度、端部圆角和分叉过渡均有明确几何关系，适合在三维布管中作为占位元件或详细设计参考。工程应用中，可将其放入气动原理图对应的三维装配位置，连接聚氨酯管、尼龙管或其他柔性气管，检查弯曲半径是否过小、管路是否与螺栓和运动机构摩擦。若用于密集阀岛，还可通过复制排布多个Y型接头，评估维护人员在不拆卸周边元件的情况下能否单独更换某一路气管。

　　接头的Y形本体承担分流和承载双重作用，壁厚应在满足流道尺寸的前提下保持均匀，避免成型时产生缩痕，也避免高压工况下局部变形。插接端外圆台阶不仅是外观特征，也对应内部零件的装配限位；释放环与本体之间需要有明确的轴向活动空间，卡爪区域则要保证气管能够垂直插入，不能因偏斜导致密封圈切削管面。对于设备维护频繁的场景，这种推接式结构能够明显缩短气路装拆时间，但在布置时仍应避免把接头埋入难以触及的缝隙，否则快插带来的维护便利性会被受限空间抵消。

　　整体而言，该三维结构适合气动系统方案设计、设备管路干涉检查、维修空间评估以及教学演示。通过模型可以直观看到单输入双输出的管路逻辑、快插端口的外形边界和Y型分叉的空间姿态，为气管选型、接头排布和装配工艺确认提供依据。
