气动三通快插式推接管接头结构

　　这类三通推接管件主要出现在自动化产线的气动控制回路里，常见于分拣设备、包装工位、小型工装夹具以及实验室气路排布场景。现场管路往往需要在一条主气路上分出侧向支路，给并列布置的气缸、真空发生器或者气动手指供气，普通直通接头无法在不截断主管的位置完成分流，而T型三通结构可以直接把三个方向的软管汇接在同一个节点上，减少额外转接段，也让走线更紧凑。

　　从功能上看，该接头承担气路分流与快速装拆两项任务。三个端口均采用推接式连接逻辑：软管插入端口后，内部弹性卡爪会咬住管外壁，配合密封圈形成气密约束；拆卸时只需按压端口处的释放环，卡爪松开即可拔出气管，不需要螺纹缠绕生料带，也不需要额外扳手，适合频繁调整气路的调试工位。

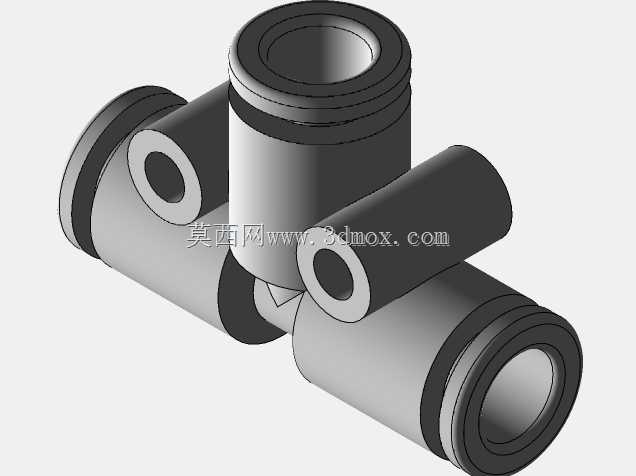

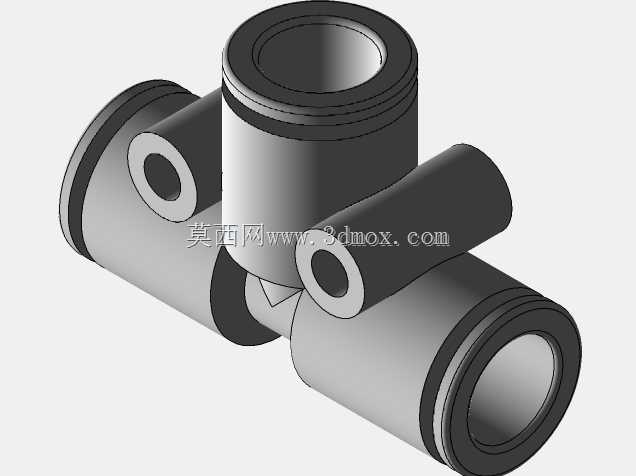

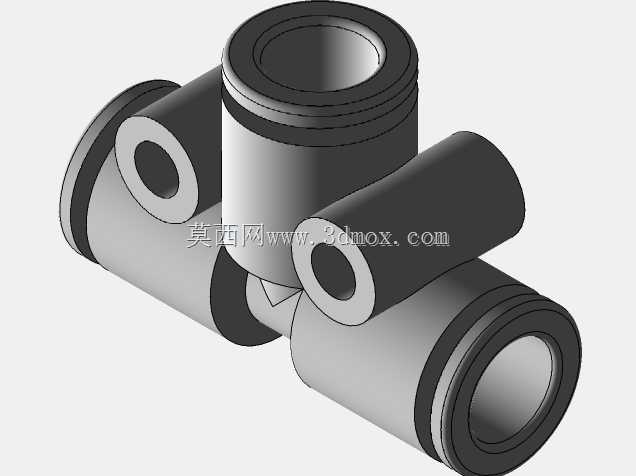

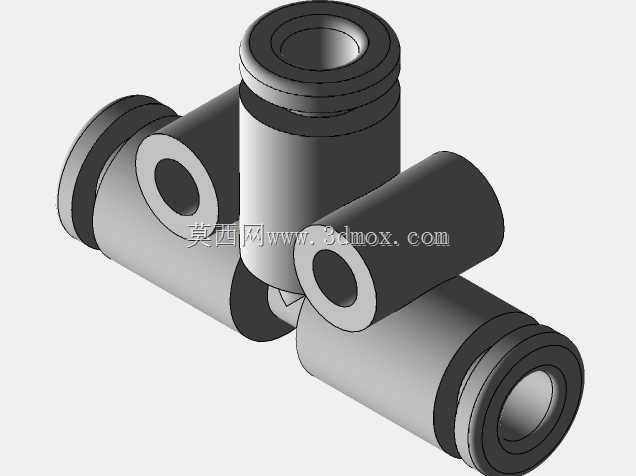

　　结构建模时，主体采用T型交汇的中空流道，三个接口方向相互垂直，其中两端构成直通主管路，侧向接口用于支路引出。外形上可以看到端口处多层环形台阶，这些台阶对应快插接头的释放环、导向套与本体配合区域；中间加粗段用于容纳交汇腔，保证气流在转向处有足够过渡空间，避免截面突变造成过大局部阻力。侧向小接口与主通道相交位置做了圆滑过渡，在三维建模中需要重点处理相贯线区域，既保证壁厚均匀，也避免应力集中。

　　安装边界方面，这类接头的占用空间要同时考虑三个方向的插管深度。直线主管两端需要预留软管插入和手部按压释放环的操作空间，侧向支路同样要留出插拔行程；在密集阀岛附近排布时，不能只按本体外轮廓留位，否则相邻接头会互相干涉，导致气管无法装拆。外形尺寸随适配管径变化，建模时通常以常用外径6mm左右的气动软管为基准，端口外径、本体长度和高度按比例确定；端面到密封圈位置的插入深度要明确标注，防止软管插不到位造成漏气。

　　设计思路上，接头本体优先保证流道通畅与密封可靠，外部轮廓则尽量简化为圆柱与圆环组合，便于成型和加工。快插端口内部一般包含卡爪、密封圈和导向件，装配后端口端面应平齐，释放环受压时行程顺畅。三维结构检查时，需要确认三支管路在中心腔连通，内壁不存在错位台阶；外部环形槽与卡扣位置要保证零件装配后不松脱。对于设备选型人员，还要结合工作压力、软管材质和现场振动情况判断接头形式；在固定工装上，这种三通推接件能够明显缩短气路装配时间，也便于后期维护时单独更换某一管路节点。
