T10齿形同步带轮精密传动构件

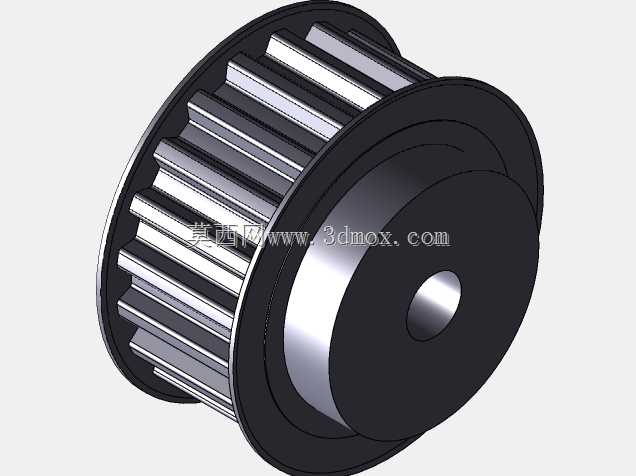

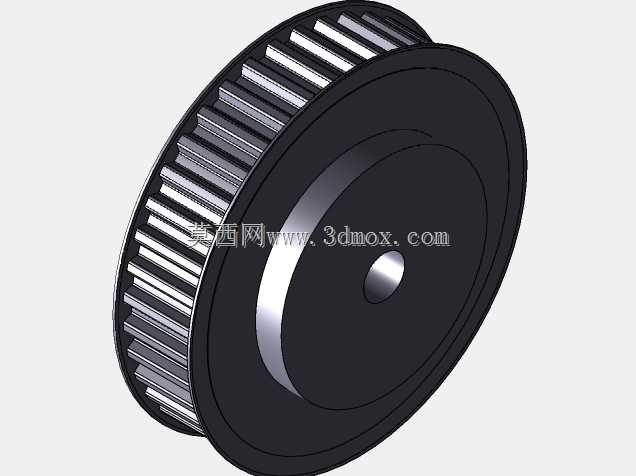

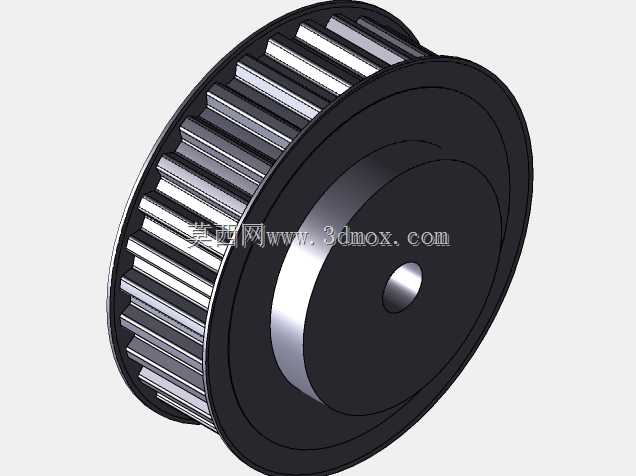

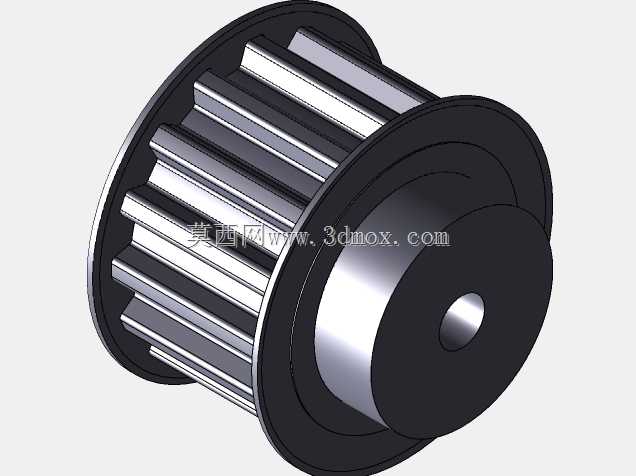

　　在自动化输送线、包装机械、纺织设备以及小型数控机床的进给传动环节里，同步带轮承担着把旋转扭矩和精准相位同步传递出去的核心作用，区别于普通平带依靠摩擦打滑传力的形式，T10齿形带轮通过轮齿和同步带内侧齿槽的强制啮合，在长距离跨距传动里也能保持恒定传动比，不会出现低速重载下的蠕滑丢步，这也是很多需要工位定位、轴间同步动作的设备优先选用齿形同步传动的原因。这套T10规格带轮的适配皮带宽度为25mm，齿距对应T10标准的10mm节距，轮体外缘加工出连续的梯形啮合齿，齿廓侧面和带齿工作面做了贴合导向设计，运转时带齿可以平顺啮入啮出，减少多边形效应带来的速度波动。从结构布局上看，带轮采用双侧挡边的凸缘设计，两侧凸起的轮缘直径略大于带轮齿顶圆，

　　当同步带在高速启停、交变负载下出现轻微轴向窜动时，挡边可以约束皮带的横向位移，避免皮带从轮齿侧面滑脱，尤其在中心距较长、皮带悬伸量较大的水平传动布局里，双侧挡边的限位作用能大幅降低设备日常运维里皮带跑偏掉带的故障概率。带轮主体一侧为封闭的轮毂端面，中心加工出贯通的安装轴孔，轴孔端面预留了紧固件锁紧的配合空间，实际装机时可以选配平键连接传递大扭矩，也可以根据轴系需求加工紧定螺钉孔，将带轮锁紧在驱动轴或者从动轴的指定轴向位置，轮毂的轴向厚度和齿面宽度做了匹配，25mm宽的皮带完全落座在两轮缘之间的齿面区域，皮带两侧和挡边内壁保留微量间隙，既不会因为间隙过大失去限位，也不会因为间隙过小在皮带运行跑偏时摩擦挡边侧面造成带边磨损。设计这类带轮时首先要明确传动边界：先根据设备传递的额定扭矩、每日运行工况系数算出所需皮带的宽度和带轮的最小啮合齿数，齿数过少会导致同时啮合的齿对数不足，单齿受力过大容易出现齿面剪切失效，齿数过多则会造成带轮外径过大，额外占用设备内部的安装空间。这套带轮的齿部参数严格遵循T10同步带轮的节圆规范，节圆直径和齿数、齿距的对应关系保证皮带的节线位置和带轮节圆完全重合，避免因为齿距偏差导致皮带在啮合过程中出现爬齿、干涉异响。轮体的材料选型通常根据使用场景区分，常规轻工自动化设备多选用45号钢精加工后做发黑处理，表层氧化膜可以提升车间潮湿环境下的防锈能力，齿面经过精车加工，粗糙度控制在合理区间，降低带齿和轮齿啮合时的摩擦磨损；

　　对于有轻量化要求的高速传动场景，也可以改用6061铝合金加工，轮体重量大幅降低，转动惯量随之减小，伺服电机驱动时的动态响应速度更快，启停过程的冲击更小。安装布局上需要提前校核带轮和周边构件的空间边界：带轮最大外径为齿顶圆加上双侧挡边的外伸尺寸，轴孔的同轴度公差需要控制在IT7级左右，避免带轮旋转时出现径向圆跳动，导致皮带张紧力周期性波动；两配对带轮的轴线平行度必须在安装时调整到位，如果两轴出现偏斜，皮带会持续向一侧窜动，长期摩擦单侧挡边，不仅会磨坏皮带侧边，还会让轴端承受额外的侧向弯矩，加剧轴承的磨损。张紧机构的设计也和带轮尺寸直接相关，中心距的可调范围需要覆盖皮带安装时的套入余量，以及皮带长期运行后产生的蠕变伸长量，

　　通常中心距调节量设置为皮带节线长度的2%到5%，不需要额外加装张紧轮就可以完成皮带张紧。在一些多轴同步传动的设备里，比如多工位的直线移载机构，一根长同步带同时驱动多个从动带轮，每个带轮的齿形相位都需要和皮带齿槽对齐，T10带轮的标准齿形互换性很强，不同厂家生产的同规格T10皮带和带轮都可以正常啮合，备件替换非常方便。齿面的啮合接触区域在额定负载下，每个参与啮合的轮齿都会分担部分圆周力，梯形齿的齿根厚度较大，抗弯曲疲劳性能优于圆弧齿在部分轻载场景的表现，适合中低速、中等扭矩的传动场合，比如输送线的滚筒驱动、包装机的拉膜机构、小型工装的平移进给，都能看到这类T10宽幅带轮的应用。三维建模过程中，轮齿部分采用沿节圆阵列的方式生成，先绘制单个齿的齿廓草图，包含齿顶圆弧、齿侧工作面、齿根过渡圆角，齿根位置保留圆角避免热处理和加载时出现应力集中，再通过圆周阵列完成全部轮齿的创建，双侧挡边和轮毂、齿圈部分合并为单一实体，轴孔特征根据选型需求可以配置成不同孔径，键槽尺寸对应国标普通平键的规格，整个模型的装配基准和工程图的加工基准完全统一，结构工程师拿到模型后可以直接导入装配体，校核带轮和电机轴、安装墙板、周边护罩的干涉情况，不用再二次重构轮体外形，大幅缩短传动方案的设计迭代周期。
