SMC气动三通快插管路接头结构

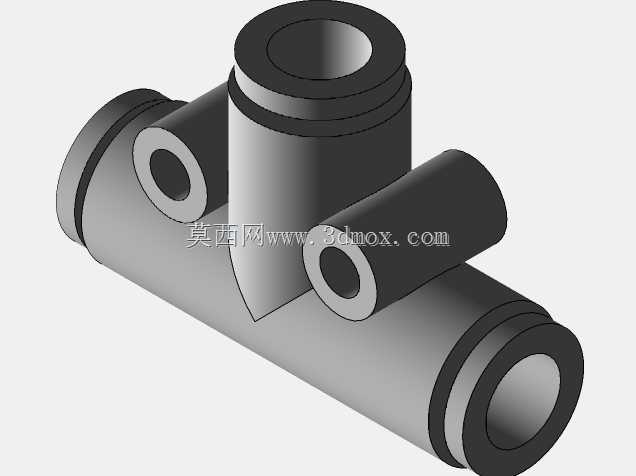

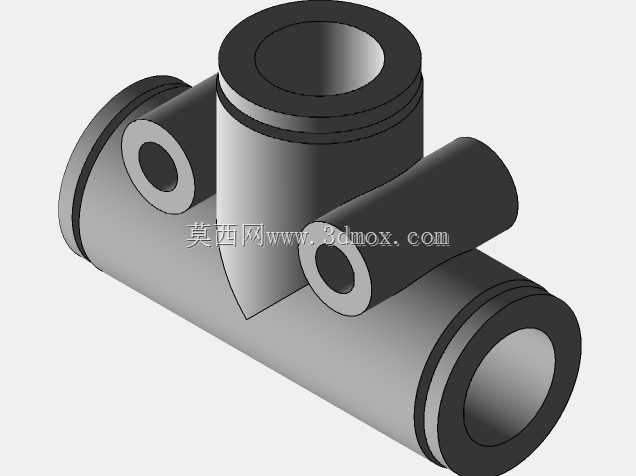

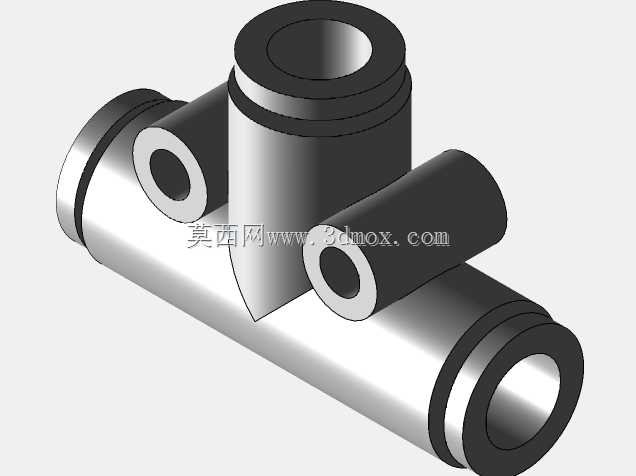

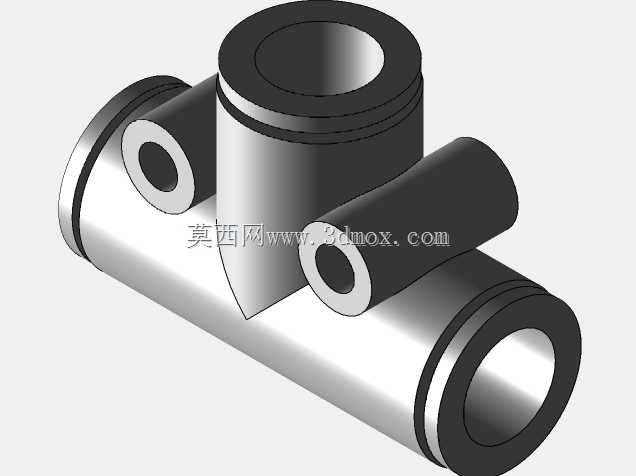

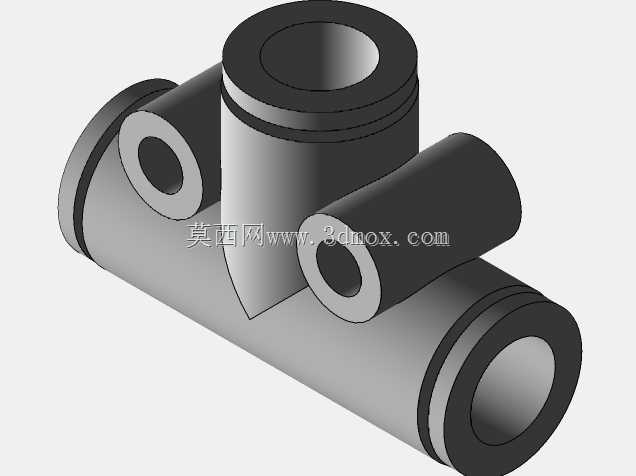

　　该模型呈现的是气动系统中常见的三通式快插管路接头，主体采用正交三向汇流结构：一条水平贯通的主通道承担主管路直通输送，垂直于主管路的上置接口用于支路引出或检测元件接入，主管路侧部还设置有侧向分支接口，可在同一节点完成三路气路的分流、合流或转向连接，省去了多段管路转接所需的额外接头与密封环节。这类接头广泛应用于自动化生产线气动回路、包装设备气控系统、机床夹具气路、轻工机械气动执行机构以及实验室小型气路搭建场景，在需要从单一主管路向多个气缸、真空吸盘或气动阀岛分配压缩空气的工位中使用频率很高。

　　从结构设计思路来看，接头各端口均采用快插式连接构型，端口外圈设置有环形台阶与压圈安装位，内部预留卡箍、密封圈与释放环的装配空间：插管时气管直接推入端口，内部卡爪咬合管外壁实现机械固定，端面密封圈压紧气管外壁形成气密密封；拆卸时按压端口外圈的释放环即可松开卡爪，拔出气管完成拆除，无需螺纹缠绕或工具辅助，大幅提升现场气路装拆与改路效率。主体交汇处采用大圆角过渡造型，既避免直角流道造成的气流突变与压损，也降低注塑成型时内部应力集中的风险，同时提升接头承受管路侧向拉扯时的结构强度。

　　外形尺寸与安装边界方面，模型完整还原了接头各端口的外径、插入深度与中心交汇间距：水平主通道两端接口同轴度在建模中严格约束，保证两端插管后管路直线度，避免气管受弯折产生附加应力；垂直接口与侧向接口的轴线均与主通道轴线垂直相交，三路接口的中心距、端口凸缘厚度、外圆倒角均按实物比例建模，安装时仅需在安装面板或管路排布空间中预留对应插拔操作空间——端口前方需留出至少等于气管插入深度的操作距离，用于按压释放环与插拔气管，接头主体周边无需额外紧固件空间，可直接嵌入密集排布的阀岛旁或设备走线槽内。

　　建模过程中对内部流道做了等径贯通处理，三路接口的内孔直径保持一致，适配同一外径规格的气动软管，流道交汇处无突兀缩径，可减少压缩空气通过时的湍流噪声与压力损失；外部各端口的环形凹槽、加强凸缘均逐一还原，既体现快插接头的装配特征，也方便后续在装配体中匹配气管、管塞、节流阀等关联元件。在设备选型阶段，可直接将该模型导入气路装配体中进行干涉检查，核对接头与周边钣金支架、电气线槽、气缸安装板的空间距离，提前规避现场安装时出现的管路弯折、接头碰撞问题；在气动原理图向三维布局转化的过程中，这类标准三通接头的准确建模能够直接反映管路实际走向，帮助工程师统计管路长度、接头数量与排布层级，让气路安装方案更贴近现场实际装配状态。
