SMC气动直通内螺纹快插锁紧接头

　　这款直通式气动锁紧接头是气动回路里最常见的终端连接元件，整体采用上下分段式结构：下半段为光滑圆柱外螺纹基体，用于拧入阀岛、气缸气口、气源处理三联件或者设备面板的内螺纹安装孔；中段加工出标准六角受力台，可供开口扳手、活动扳手或者套筒施加拧紧扭矩，避免装配时打滑啃伤棱边；上半段为带外螺纹的锁紧压帽，压帽顶端开出同轴通孔，供尼龙气管、PU气管或者聚四氟乙烯硬管直接插入。

　　从现场使用场景来看，这类接头大量部署在3C自动化装配线、包装机械气动执行端、机床夹具气路、轻工输送设备的气源分支点位，承担压缩空气从固定阀件到移动气管之间的过渡连通。区别于普通卡套式接头，该结构依靠压帽旋合时的轴向推力挤压内部弹性夹爪，让夹爪均匀抱紧气管外壁，同时内置的密封圈贴合气管外圆实现静密封，气管插入后不需要额外打胶、缠生料带，后期换管时只需要反向旋松压帽即可拔出气管，维护效率远高于传统硬管焊接或者锥螺纹缠接方案。

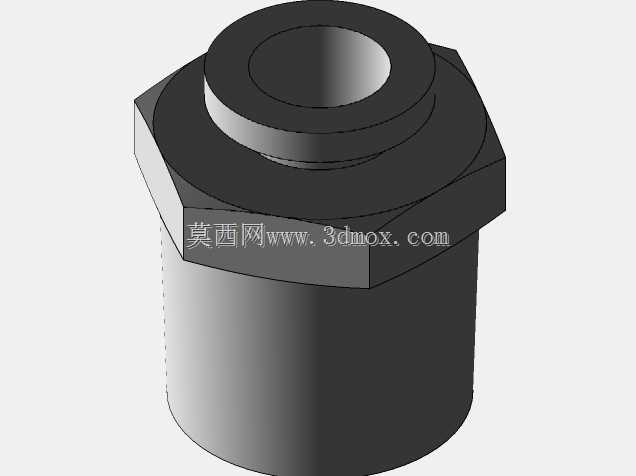

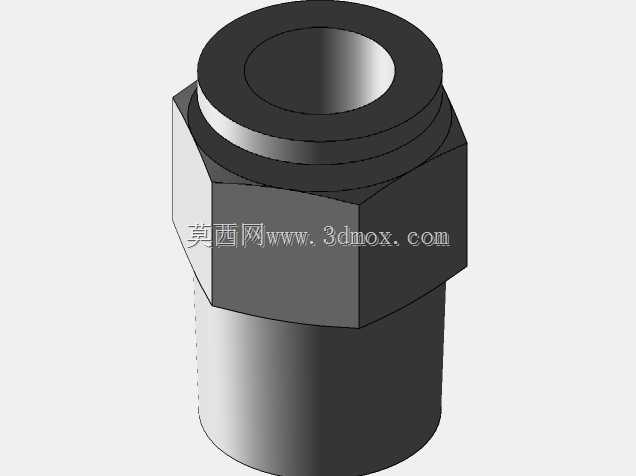

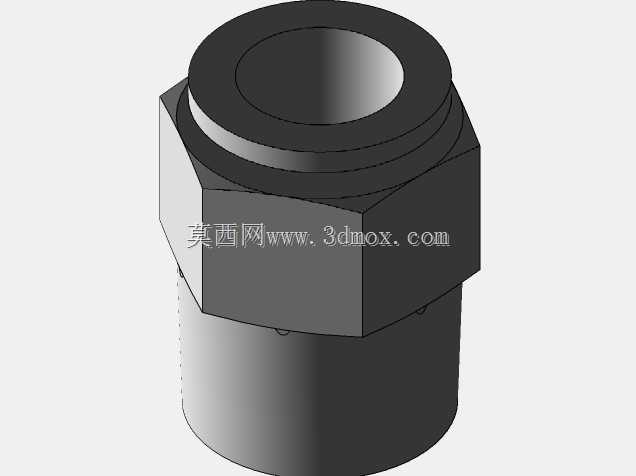

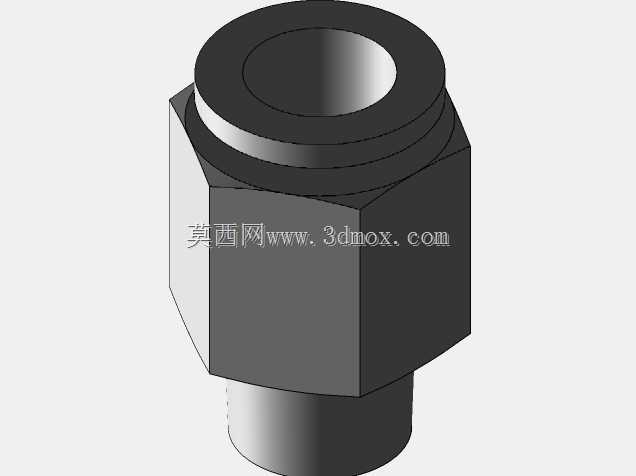

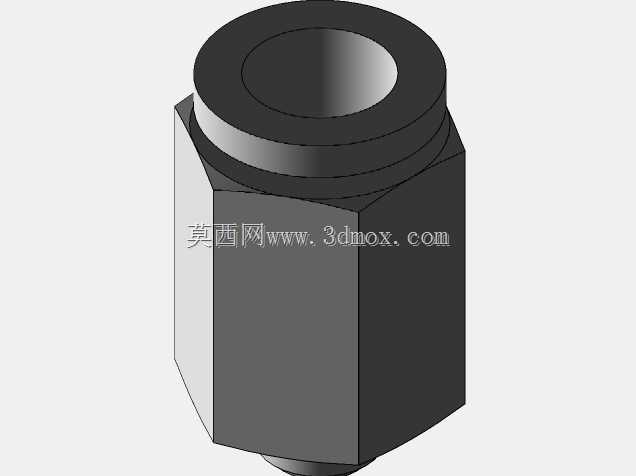

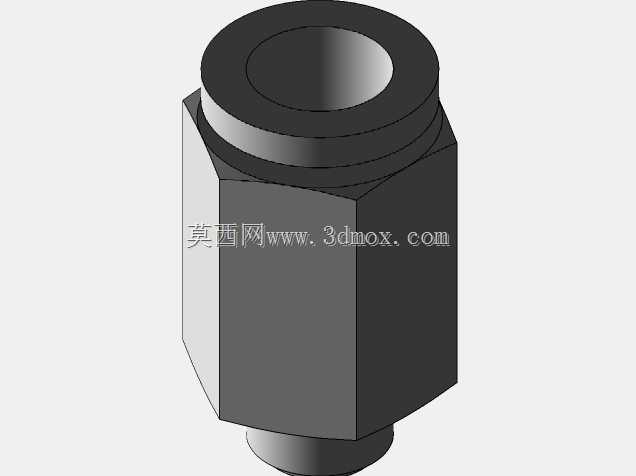

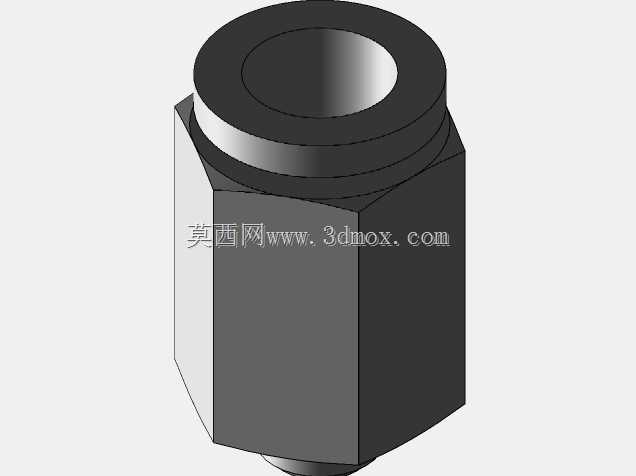

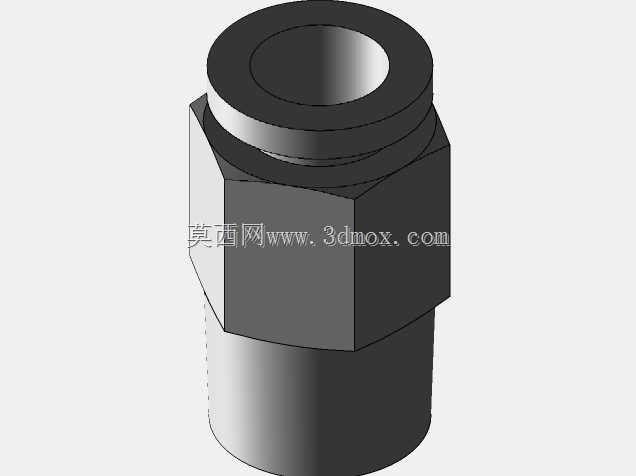

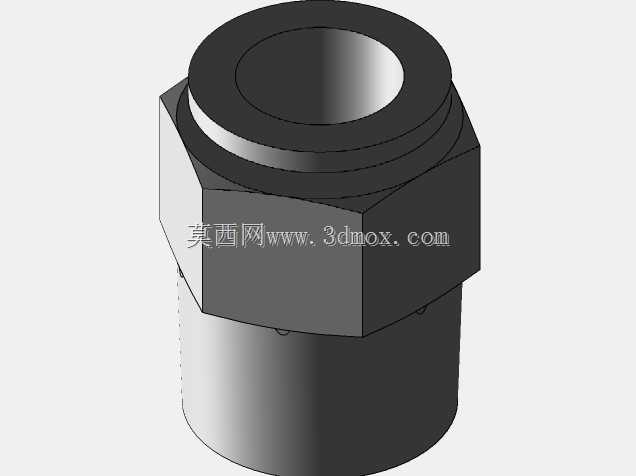

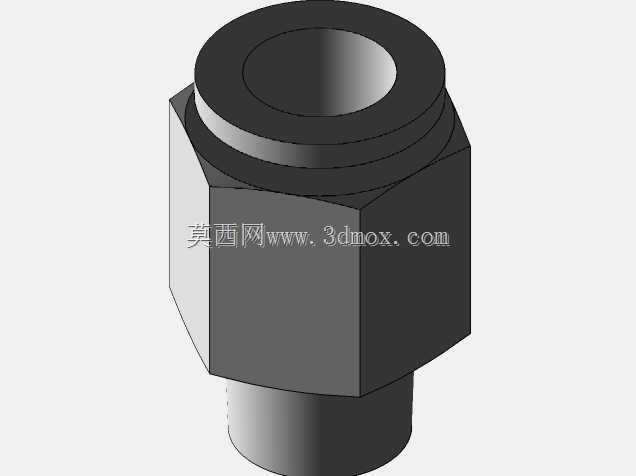

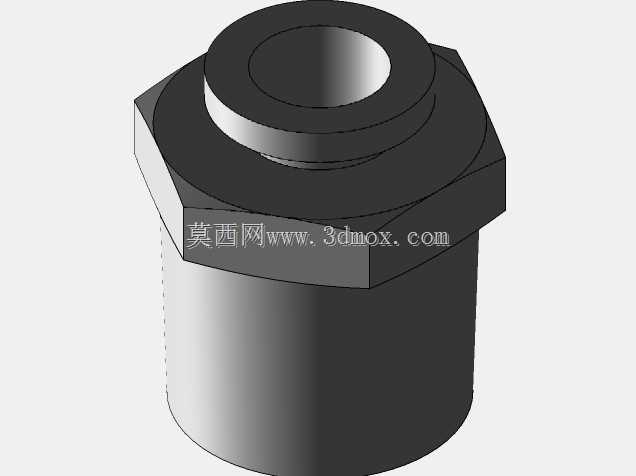

　　建模过程中优先还原了装配逻辑关系：下端圆柱螺纹段的公称直径、六角对边尺寸、上端压帽的外径与高度都按照气动接头常用规格比例搭建，六角棱边做了轻微倒角处理，避免热处理和电镀过程中应力集中开裂；压帽和基体之间预留了合理的旋合间隙，三维装配体里可以直观演示压帽完全拧紧、半松、完全拆下三种状态，方便工程师在做设备布局时检查相邻元件的操作空间——比如在密集阀岛并排安装时，要保证扳手套入六角台之后至少有三十度以上的摆动空间，否则后期现场装配无法施加额定扭矩，容易出现螺纹没拧紧导致的气压泄漏。

　　安装边界方面，下端外螺纹的轴向拧入深度需要匹配被连接件的螺纹孔有效深度，建模时把螺纹段末端做了退刀槽结构，避免螺纹拧到底之后基体端面和阀件表面出现硬顶干涉；上端压帽顶部的通孔和气管外径采用小间隙配合，通孔入口处做了圆角导向，气管插入时不会被锐边割伤外壁，防止气管在长期通气振动下从割口位置开裂漏气。整体外形同轴度要求较高，建模时所有回转面都以同一根中心轴线为基准，六角台的两个平行端面和轴线保持垂直，保证扳手拧紧时受力均匀，不会出现偏载导致的螺纹滑牙。

　　在气路设计选型阶段，这类接头的通径直接决定管路流量，模型内部预留了完整的轴向通气孔道，工程师在做流道阻力估算时，可以直接提取内孔直径计算不同工作压力下的空气流量，判断该规格是否满足气缸动作速度要求。接头外部没有多余的突出卡扣，整体轮廓紧凑，在设备狭小走线空间里布置时，相邻气管之间不会发生干涉磕碰，压帽外壁滚花或者六角结构都可以根据实际选型替换，既可以用手初步旋紧，也可以用扳手做最终锁紧，适配不同装配工位的操作习惯。
