SMC直角弯通快插气动管接头

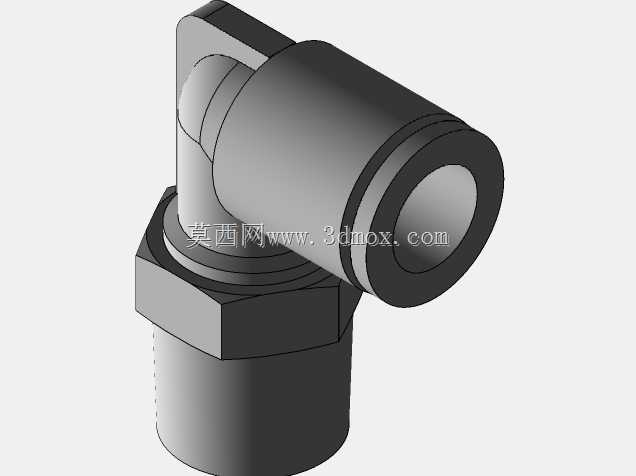

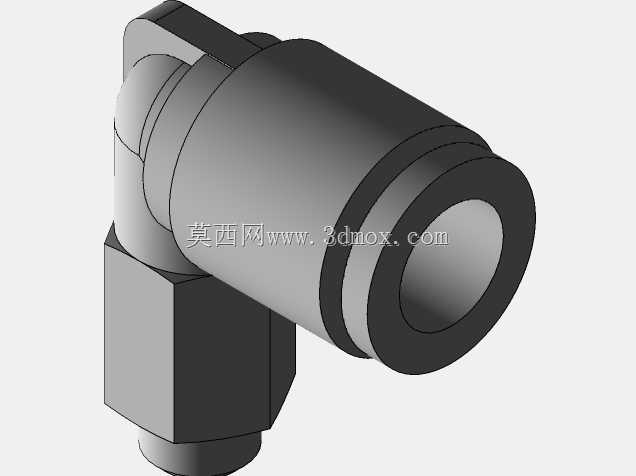

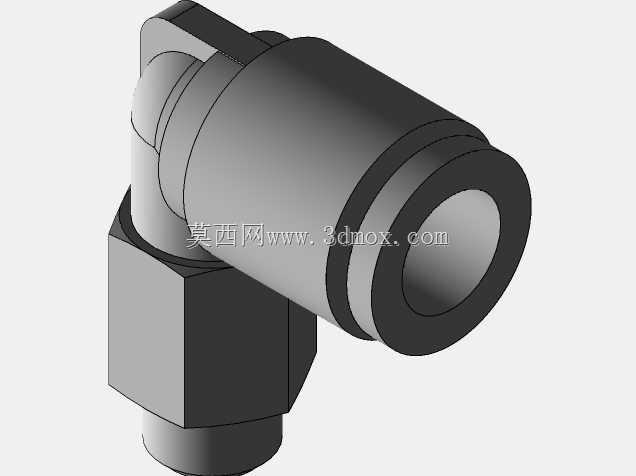

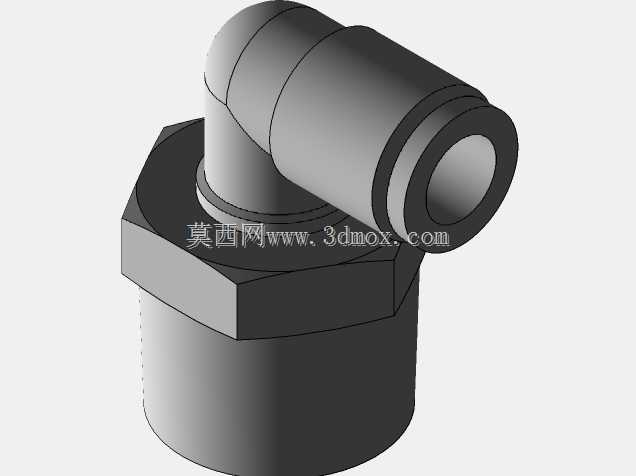

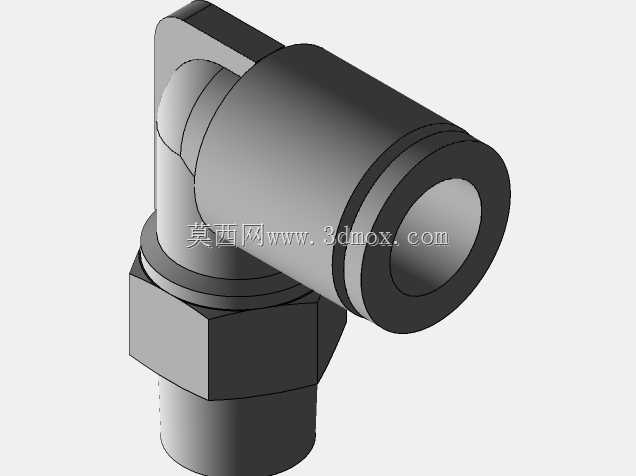

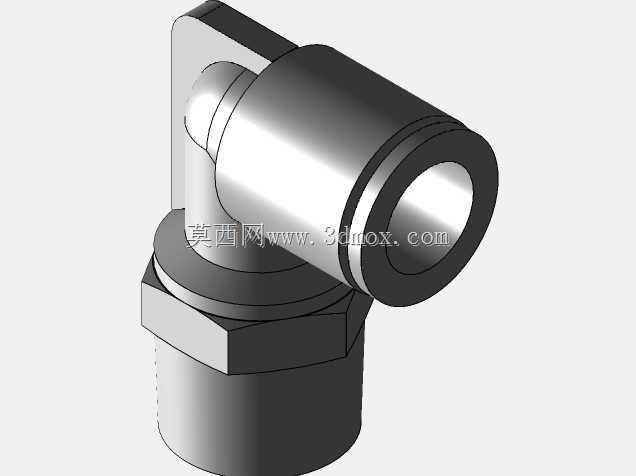

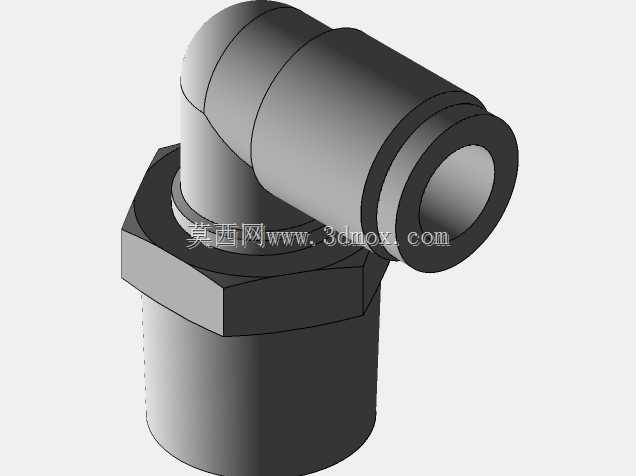

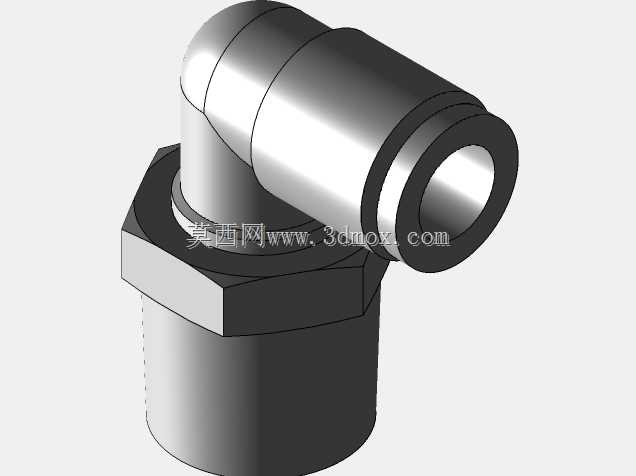

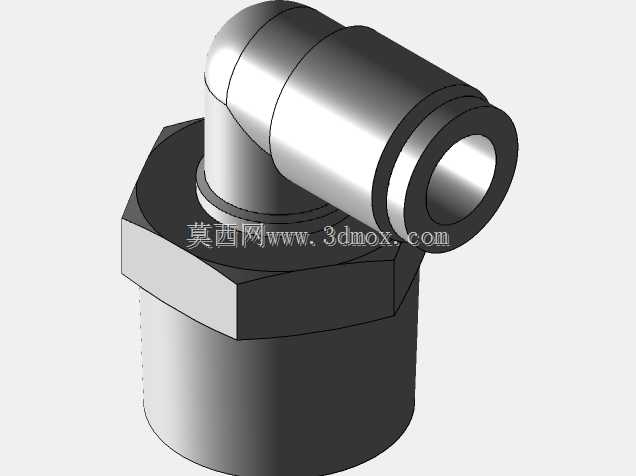

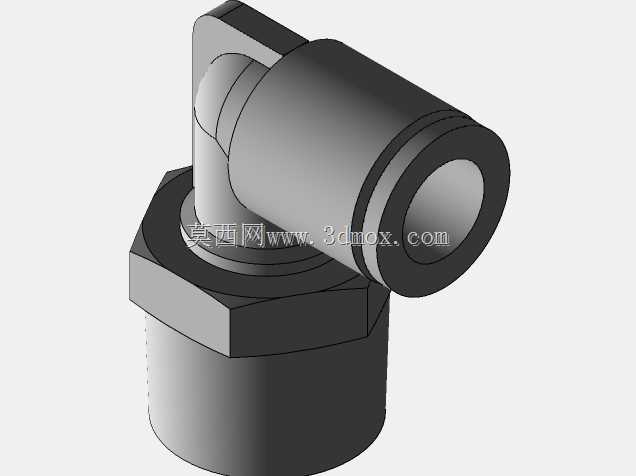

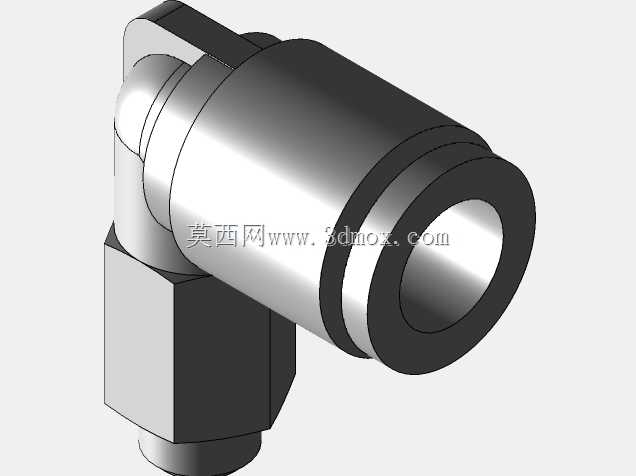

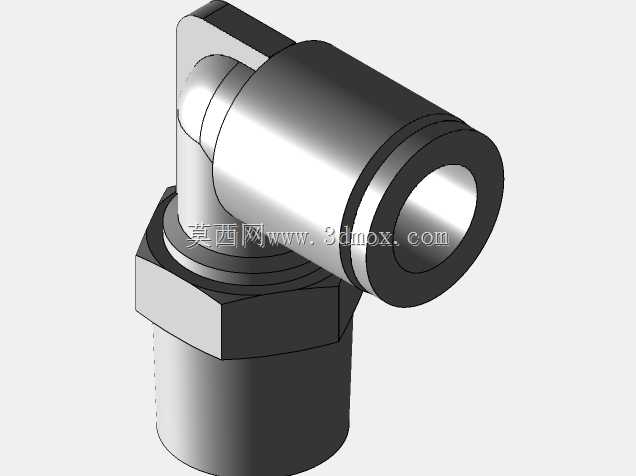

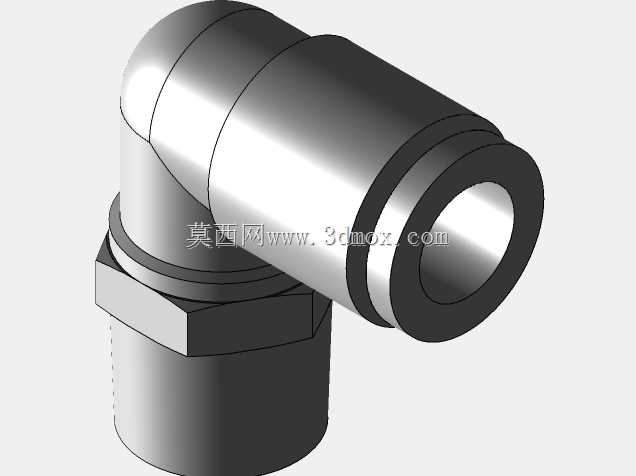

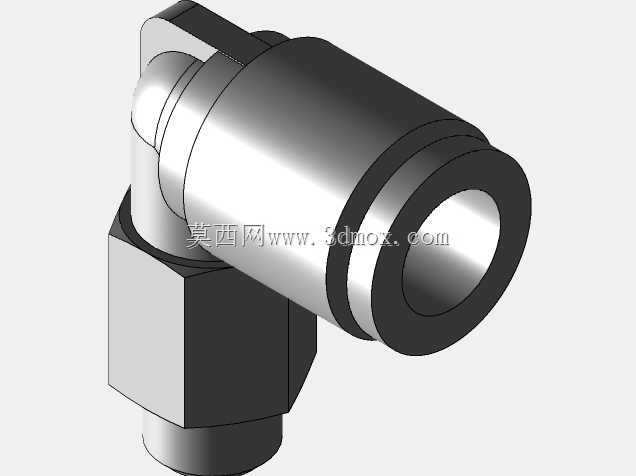

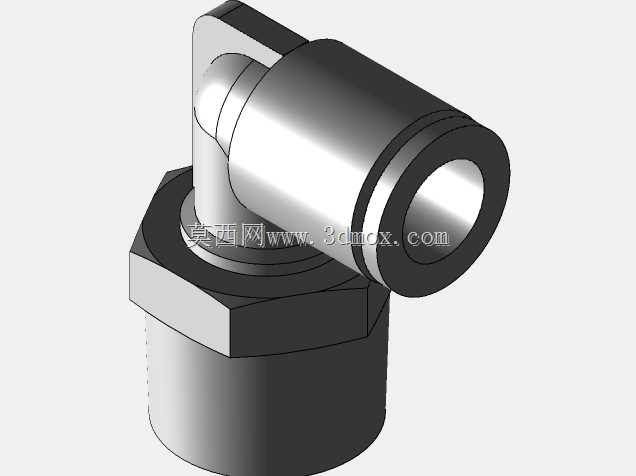

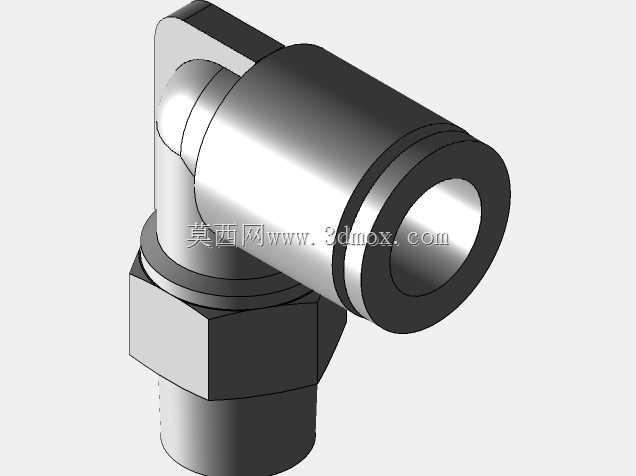

　　这款直角弯通快插式气动管接头，是气动控制系统里用于压缩空气管路转向与终端连接的常用管路附件，整体采用L型90度弯折的布局结构，一端为外螺纹连接端，配套六角锁紧螺母结构，可直接拧入阀岛、气缸、气动电磁阀、气源处理组件或者设备壁板的内螺纹接口上，另一端为快插式气管接入端，可直接插入对应外径的聚氨酯、尼龙气动软管，无需额外套丝、缠生料带或者使用卡套压接工具，管路装配效率在批量气动设备布线场景下优势非常明显。

　　从实际产线应用场景来看，这类弯头接头大量用在3C自动化组装线、包装机械气动执行回路、轻工输送设备、机床气动夹具回路、非标自动化工作站的气路排布里，当设备安装面空间局促、气管无法直接沿直线从阀组出口引出时，直角弯头可以把管路走向从垂直于安装面的方向折为平行于安装板排布，避免气管在设备侧板、护罩内部出现极小半径弯折，杜绝气管折瘪导致气路通流截面下降、气缸动作出力不足的问题。六角本体的对边尺寸完全按照标准气动接头的扳手空间预留，选型布局时只要在螺纹安装孔周边留出大于六角对边2mm以上的扳手操作间隙，就可以使用普通开口扳手完成锁紧，不需要特殊定制工装。

　　结构设计上，弯通的转角位置做了平滑的圆弧流道过渡，没有直角锐边的气阻突变，压缩空气流过转向位置时的压力损失远低于硬弯折的管路连接，快插端内部集成了不锈钢卡爪、橡胶密封环与释放环：插入气管时卡爪会自动咬住气管外壁，耐受管路正常工作下的轴向拉脱力，内部的丁腈橡胶密封圈紧贴气管外圆柱面，在常规0.1到1.0MPa的气动工作压力区间内不会出现泄漏；需要拆卸气管时，只需要按下接头端部的释放环，卡爪就会松开，气管可以直接拔出，同一个接头可以反复多次插拔使用，方便设备调试阶段的气路改线与后期维护更换管路。

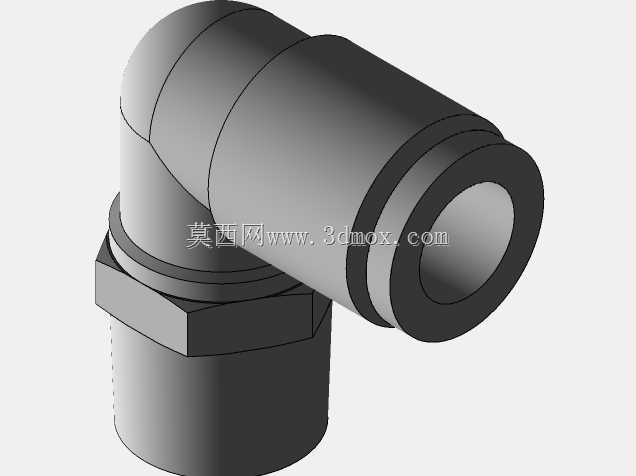

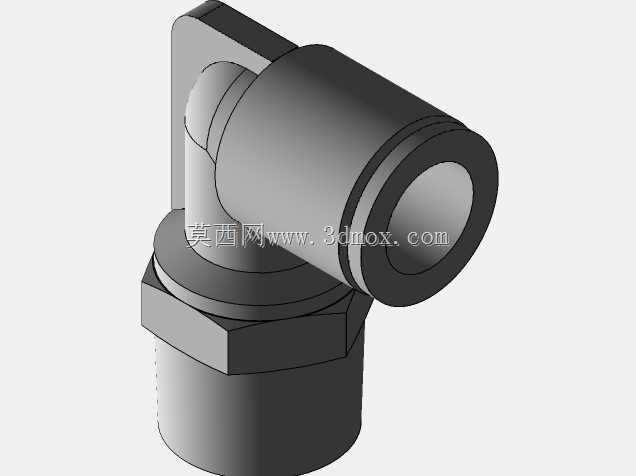

　　安装边界方面，螺纹端的标准外螺纹规格适配行业通用的气动面板开孔与阀体接口，螺纹拧紧后六角端面与安装面之间可以按需搭配密封垫片，既可以实现端面密封，也能调整接头的最终朝向，让快插端的管口方向对准管路排布的走向；快插端的外径尺寸预留了气管弯曲的安全空间，管路接入后距离相邻的其他接头、设备壁面的距离只要大于气管最小弯曲半径，就不会出现气管长期处于强迫弯折的应力状态。建模过程中完整还原了六角本体的六方棱角、弯管段的圆柱曲面、快插端的释放环台阶、内孔流道的全部细节，装配干涉检查时可以直接把接头模型调入气路总成里，核对安装位置和周边线槽、钣金护罩、其他电气元件的间隙，提前避免现场装配时出现扳手空间不足、管路和其他部件磕碰的问题，对气动回路的布局设计、物料选型统计都有直接的参考价值。
