快拆式环形锁紧套圈夹持机构

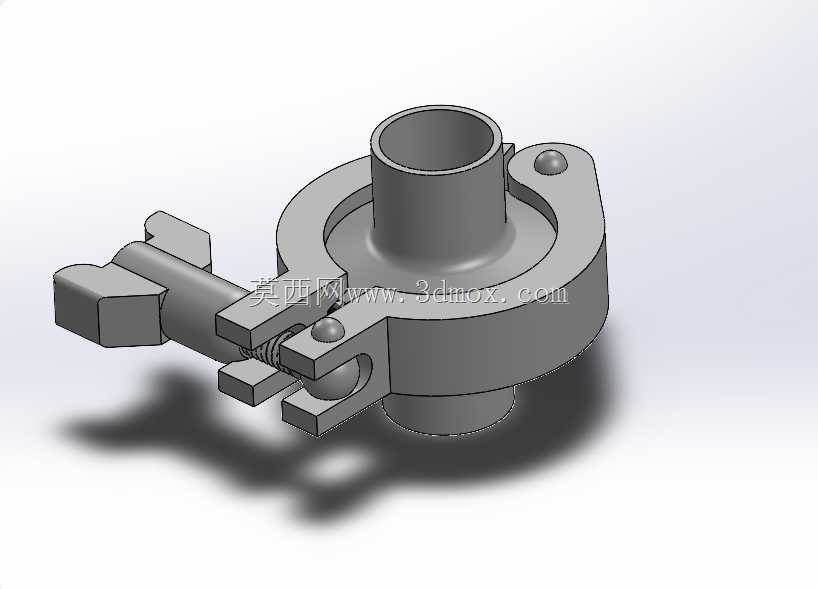

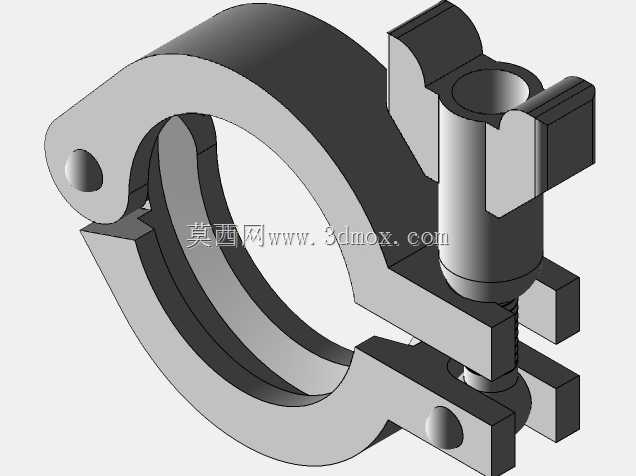

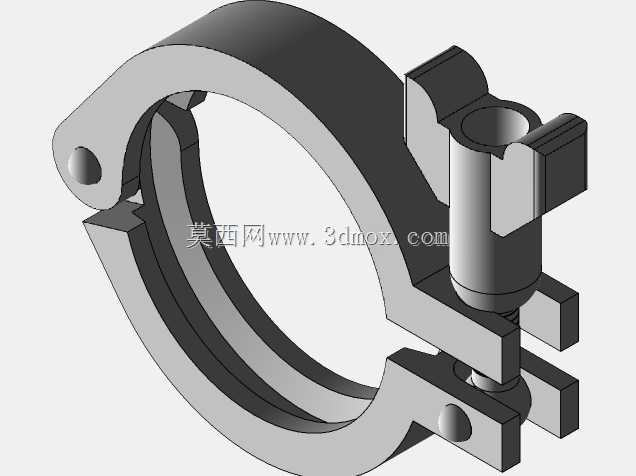

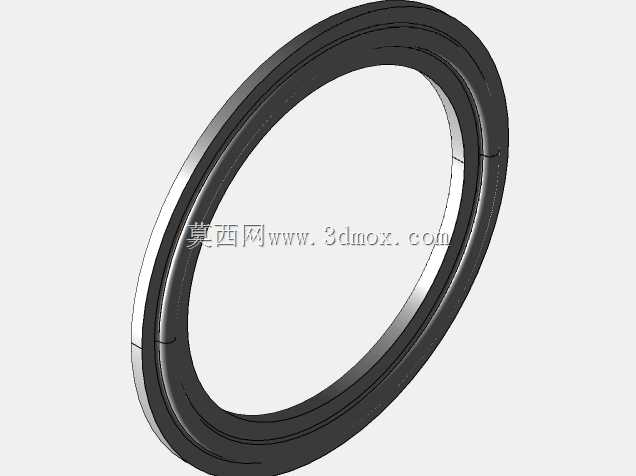

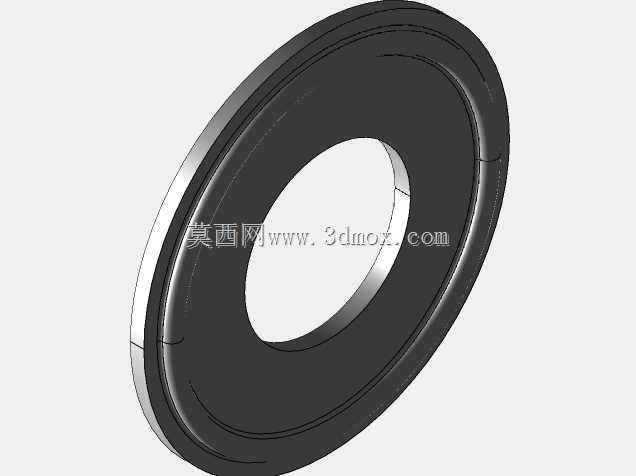

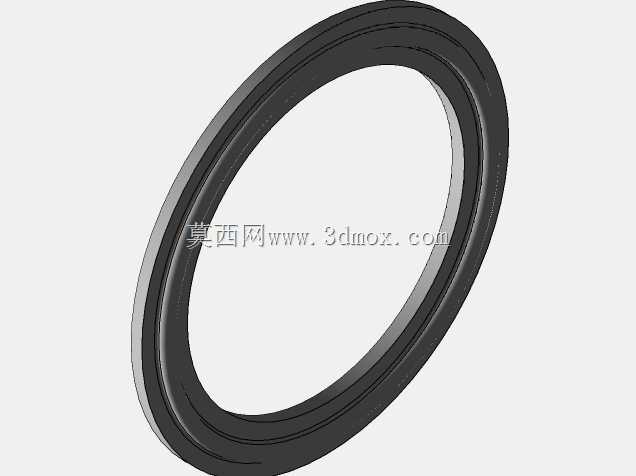

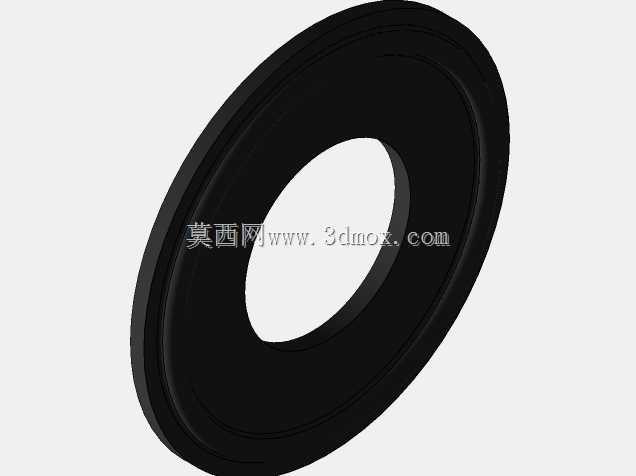

　　这套环形套圈夹持机构的核心使用场景，集中在需要频繁开合、快速抱紧圆柱轴管的装夹工位上。在通讯设备架设、小型工装夹具、检测台架以及便携式支撑装置中，操作人员往往不希望每次调整位置都依赖螺栓逐圈拧紧，而是需要通过一个扳杆动作完成夹紧与释放。该结构正是围绕这一需求展开：主体为开口式环形抱箍，中部预留竖直贯通的圆柱套孔，侧面延伸出带铰接支点的扳杆组件，扳动后带动锁紧件产生径向收紧力，使套圈内孔与被夹持轴面形成稳定摩擦约束。

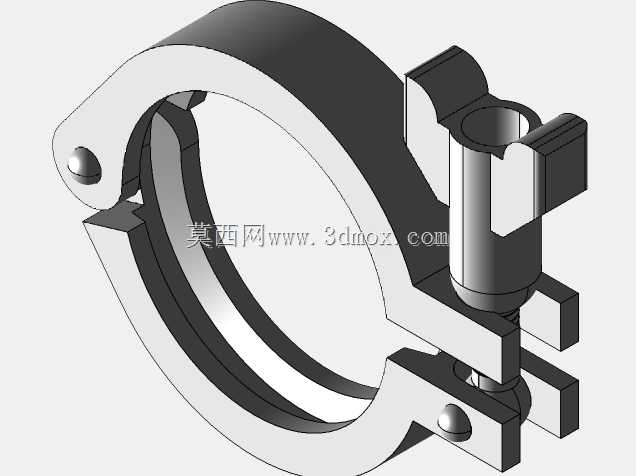

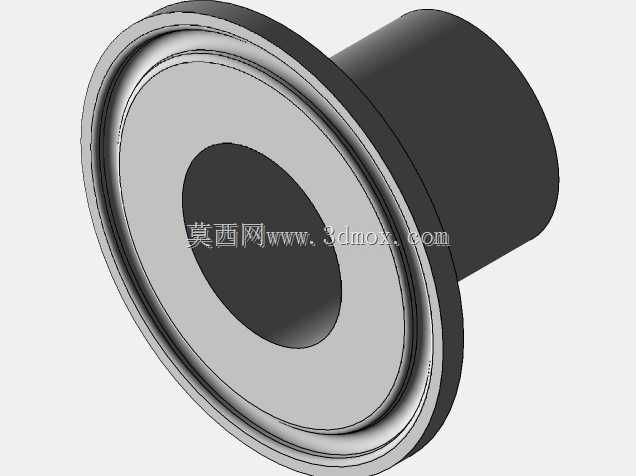

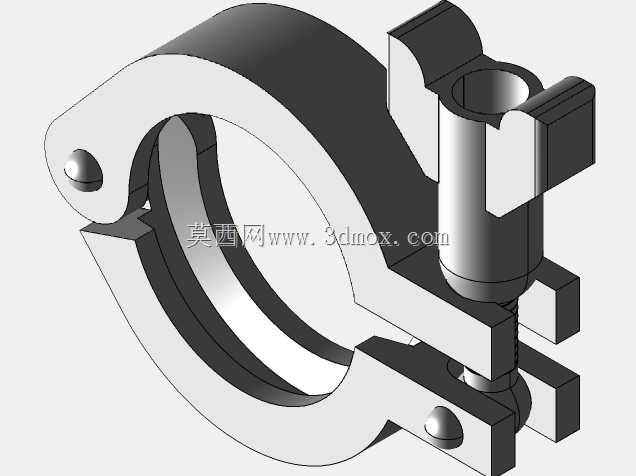

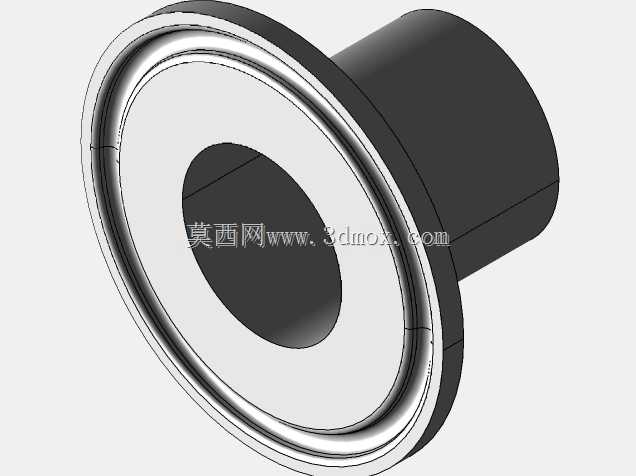

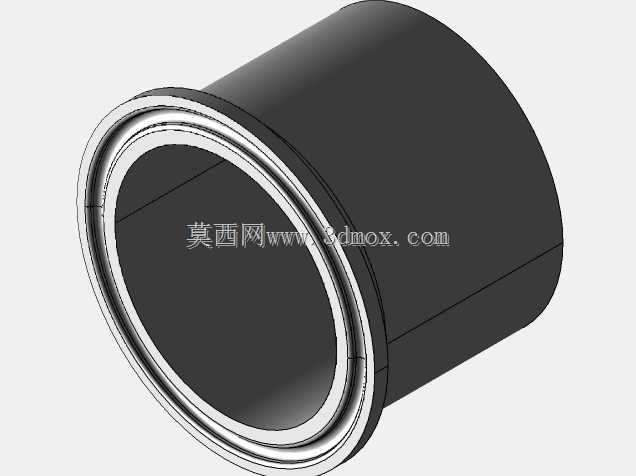

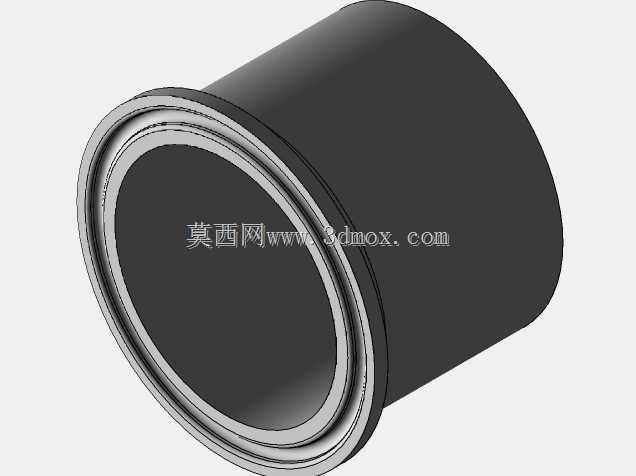

　　从功能逻辑上看，环形本体承担主要承载与定位作用。其上端伸出一段同轴圆筒，既可以作为穿轴导向段，也能够增加与被夹杆件的接触长度，降低局部接触应力；下端同样保留短圆柱配合面，使上下两处接触区域共同分担侧向载荷，避免单点抱紧导致轴件倾斜。环体一侧设计为开口叉形结构，两个凸耳上加工出同轴孔位，用于安置铰接销与锁紧联动件。扳杆端部的偏心或楔紧特征在闭合过程中拉动开口两侧相互靠近，环体内孔随之微量收缩，从而抱紧穿过中心的圆管或轴颈。

　　球面定位结构是该机构中值得关注的细节。环体外侧与扳杆配合区域设置了球形接触面，其作用在于把扳杆压紧时的点接触转化为更平顺的球面副接触。相比普通平面压块，球面结构能够自适应微小角度偏差，在销孔存在加工公差、扳杆受力方向略有偏斜时仍保持可靠贴合，减少局部压痕和卡滞。开口端附近还布置了弹性件，安装在扳杆与夹体之间，用于在松开状态下提供回复力，使扳杆解锁后环体开口具有张开趋势，方便被夹轴管快速抽出或调整位置。

　　实际选型时，中心套孔直径是首要边界条件。模型中竖直圆筒与环形本体同轴，穿入杆件的外径应略小于套孔名义尺寸，保证松夹状态下能够滑动；夹紧时依靠环体弹性变形和开口收拢形成过盈接触。若用于通讯杆、支架管或轻型设备支撑，应重点核算轴管外径、壁厚以及表面状态，因为夹持力主要依赖摩擦传递，过细、过软或表面过于光滑的管件可能出现滑移。环体外缘尺寸决定了安装空间，尤其侧面扳杆在打开和闭合两个位置都需要预留旋转空间，不能被邻近板件或线缆遮挡。

　　安装边界方面，该套圈既可以套在固定轴上作为位置锁定件，也可以固定在设备基座上作为管口夹持件。若作为活动锁紧环使用，环体下方平面可贴合工作台或支架端面，侧面扳杆应朝向操作者容易触及的方向；若作为固定夹座使用，则需要在环体周边预留螺钉或焊接连接位置，并确保锁紧时反力不会使基座变形。扳杆末端采用较宽的受力造型，便于手指或工具拨动，但其外伸长度也会影响操作力矩：力臂越长，锁紧越省力，同时占用空间越大，在密集排布的通讯工具类设备中需要综合权衡。

　　设计思路上，该结构没有采用复杂的多齿啮合或大尺寸螺旋压紧，而是利用环形本体的弹性开口、铰接扳杆和球面压紧副组合成快拆机构。这样处理的优势在于动作路径短，操作者只需翻转扳杆即可完成锁紧；零件数量少，销、弹簧、扳杆与环体之间的装配关系清晰，后期维护时拆卸方便。环体截面在开口附近做了加厚与凸耳加强，使锁紧力集中区域具备足够刚度；圆筒段与环盘之间采用圆滑过渡，可降低应力集中，适合承受反复夹紧与松开带来的循环载荷。

　　从三维建模角度看，搭建该机构时应先确立中心轴线与环形抱箍的对称基准，再完成上下圆筒、环盘和开口叉耳的主体轮廓。扳杆、销轴、球面压块和弹簧需按实际运动关系装配，尤其要检查扳杆在极限开合角度下是否与环体、销轴或被夹轴管发生干涉。内孔与轴件之间建议保留合理的松配间隙，开口量则要满足解锁后轴件可自由移动，同时不能过大，以免闭合时环体变形超过弹性范围。

　　在工程应用中，这类套圈常用于需要快速调整高度、角度或位置的轻型机构。例如通讯天线支撑杆的临时定位、便携式仪器支架的高度锁定、工装导杆的限位以及小型设备管件的快速装夹。它不适合传递大扭矩或承受强冲击载荷，但在频繁调整、人工操作、要求免工具快拆的场合，能够明显提高装夹效率。结构外形紧凑，锁紧动作直观，球面接触与弹簧回复设计兼顾了操作手感和可靠性，对同类快拆夹箍、抱环及锁紧卡套设计具有较好的参考价值。
