铝挤型材拼接定位锁紧卡块结构

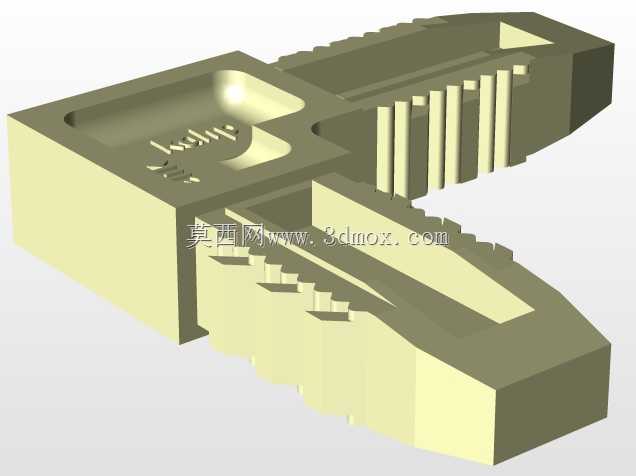

　　这套铝挤成型拼接定位卡块，最初是为车间内多组铝型材框架快速对位锁附场景开发的配套连接件，日常在自动化线边工位架、设备防护围栏、检测台架的拼装工序里使用频次很高。现场施工时，两根待对接的铝挤型材往往需要先临时卡位对齐，再穿装紧固件，传统靠人工手扶对位的方式，不仅容易在拧紧紧固件过程中出现型材错位，长跨度框架拼装时还需要多名操作人员配合扶料，占用大量装配工时。这款卡块的结构设计完全贴合铝挤型材的端面齿槽特征，卡块两侧延伸出带锯齿的卡位臂，齿形间距与铝挤型材侧边的安装槽齿距完全匹配，拼接时只需将两侧卡位臂分别卡入两根待对接型材的对应槽位，锯齿咬合后即可自动限制两根型材沿长度方向的窜动，无需额外人工扶持就能保持对接姿态，后续穿装螺栓、拧紧紧固件的全过程中，对接面始终保持平齐，不会出现偏移、错边问题。

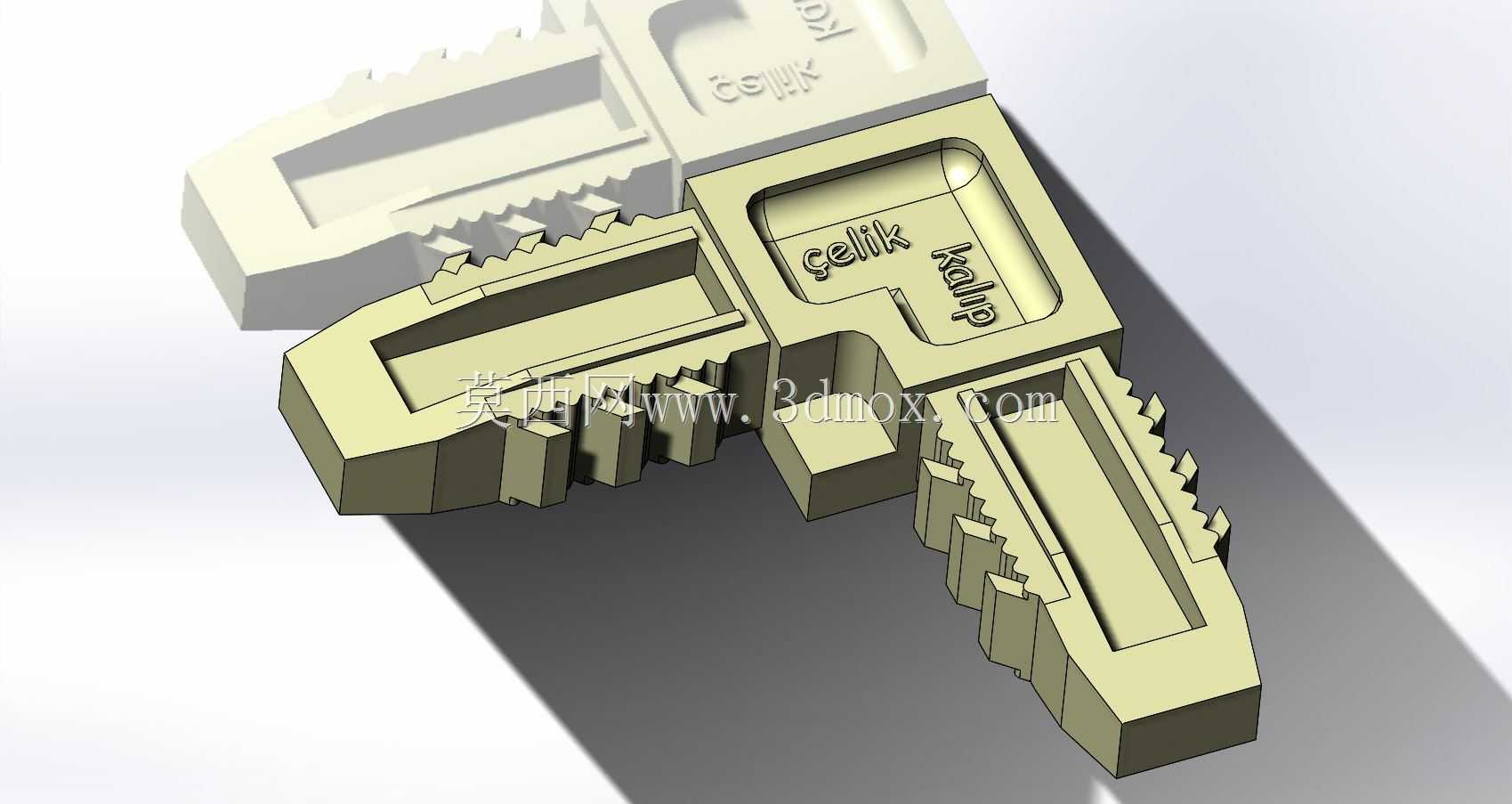

　　从结构细节来看，卡块主体采用一体铝挤成型后铣削加工的工艺路线，主体中部预留了沉头紧固件过孔，孔位周边做了局部加厚凸台，避免锁紧紧固件时局部压应力过大导致铝件变形；卡位臂上的锯齿并非等距直齿，齿侧做了微小的导向斜角，卡入型材槽位时可以顺着槽口滑入，即使现场拼装时型材对位存在小幅偏差，也能顺利卡合，不会出现齿尖顶撞槽壁无法装配的问题。卡块表面的型腔凹槽并非减重造型，实际是为了适配铝挤工艺的出料均匀性设计，铝挤成型过程中，不同壁厚位置的材料流动速度存在差异，如果整体做成实心结构，挤出后零件会出现明显的翘曲变形，预留均匀分布的凹槽后，各截面的材料壁厚差值控制在合理区间，挤出坯件的直线度可以直接满足后续机加工的装夹要求，无需额外校直工序。

　　现场实际使用时，这款卡块的适配边界覆盖了常用的几款工业铝挤型材规格，卡位臂的长度设计兼顾了卡合稳定性与操作空间：臂长过短会导致咬合齿数不足，受侧向力时容易脱齿；臂长过长则会在型材内侧占用过多空间，干涉型材内部穿装的线缆、气管管路。最终定型的卡位臂长度，卡合后单臂与型材槽位的咬合齿数为6齿，经过现场拉力测试，单组卡块承受沿型材长度方向的拉拔力可以满足常规框架的连接强度要求，即使台架上放置较重的工装料盒，拼接位置也不会出现松脱。卡块中部的标识区域预留了激光打标平面，批量装配时可以直接在零件表面刻印规格编号，车间仓储备件时可以快速区分不同适配槽型的卡块型号，避免装配时拿混零件。

　　设计过程中也针对现场常见的误操作场景做了结构优化：以往使用的普通拼接块，当工人敲击卡块辅助就位时，很容易出现卡位臂边缘崩缺的问题，这款卡块的所有外露棱边都做了小半径圆角过渡，既去除了铝件裁切后的锋利毛边，避免装配时划伤操作人员手部，也提升了齿根位置的结构强度，反复拆装使用时齿根位置不会出现应力集中开裂的问题。针对需要频繁拆装调整的工位架场景，卡块的咬合齿面做了表面硬化处理，多次插拔卡合后齿形不会出现磨损塌边，长期重复使用依然可以保持可靠的定位精度。在多段型材垂直拼接的场景下，这款卡块也可以作为角部定位件使用，卡合后两根型材的垂直度可以控制在工装装配允许的公差范围内，无需额外使用角尺反复校准对位，大幅缩短了台架拼装的辅助工时。
