健身运动便携直身饮水瓶结构造型

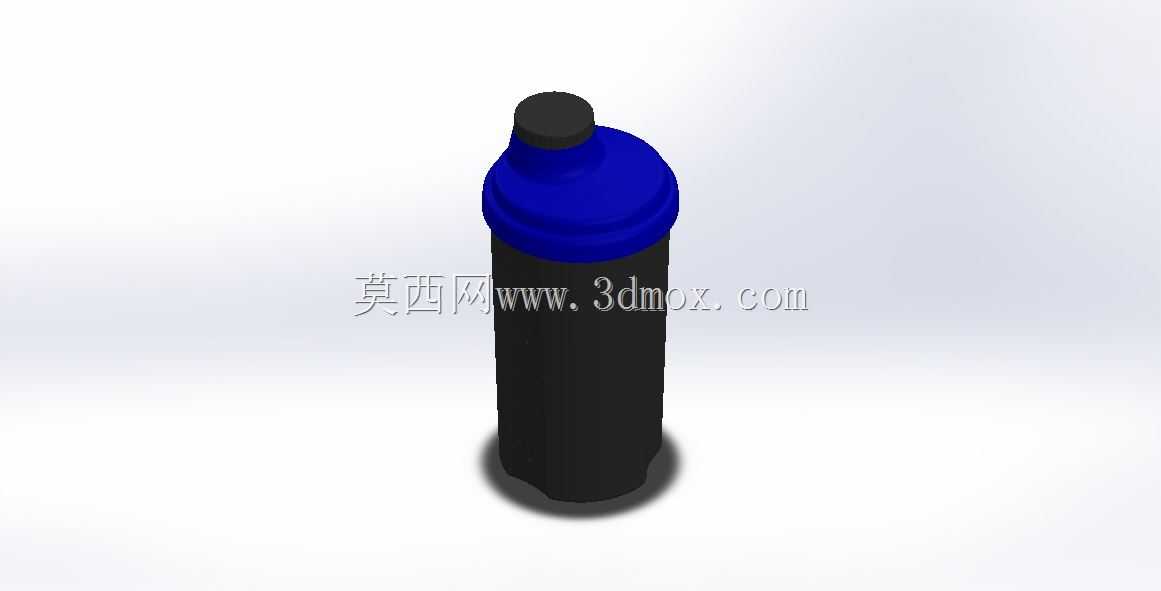

　　这款便携饮水瓶的三维结构围绕健身沙龙、体能训练区以及日常通勤补水场景展开，瓶体采用直筒立式布局，主体瓶身设置为细长圆柱形态，能够在有限的背包侧袋、健身器材杯架以及车载杯托空间内稳定放置。瓶身外壁做了分段式竖向棱面处理，并非光滑圆柱面，这种造型一方面提升握持时的摩擦力，训练后手掌出汗或者瓶身外壁凝结冷凝水时，也能降低滑脱风险；另一方面棱面结构可以提升薄壁塑料瓶身的径向抗变形能力，盛装常温水或者低温饮品时，瓶体受侧向挤压不容易出现大面积凹陷，松手后也能快速恢复原有形态。

　　瓶盖部分采用分层式结构设计，最顶端设置小型凸起提钮结构，既可以作为开盖时的受力点位，也能够在旋紧瓶盖后提供额外的手部施力位置，无需借助额外工具即可完成瓶盖的开合操作。瓶盖下段为大直径蓝色旋合段，和黑色瓶身形成清晰的视觉分区，旋合段内部预留密封配合面，可在对应工程细化阶段加入密封圈安装槽，通过螺纹旋合压紧密封件，阻断瓶内液体从瓶口螺纹间隙渗漏。瓶盖和瓶身的直径过渡处设置圆角台阶，既避免尖锐棱边造成的握持磕碰，也让瓶体整体线条更连贯，堆叠放置或者放入包内时不会因为台阶棱角刮蹭其他物品。

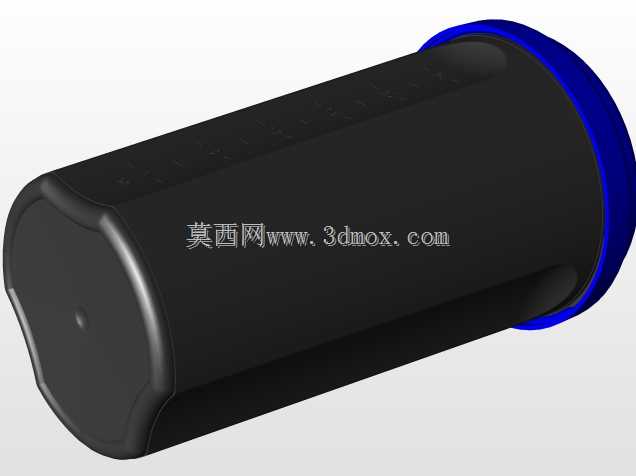

　　从实际使用边界来看，该瓶体的整体高度控制在常规运动水杯的适配区间，底部为平整圆形端面，放置在健身器械的水平置物台、瑜伽馆边桌或者跑步机杯架中都可以保持直立，不会因为底面不平出现倾倒。瓶身的最大外径适配主流车载杯架与双肩包侧袋的通用尺寸，不需要额外定制固定支架即可完成搭载。瓶体内部为连续中空储水腔，从瓶口向下贯通至瓶底，内壁过渡位置采用圆弧转角，避免直角死角残留饮品，日常清洗时可以用长柄杯刷直接抵达底部各个位置，降低污垢堆积的概率。

　　设计过程中优先考虑了注塑成型的工艺可行性，瓶身的竖向棱面沿拔模方向保持一致的斜度，侧壁没有出现倒扣结构，上下脱模时不需要复杂的侧向抽芯机构，能够简化模具结构，降低量产时的模具加工成本。瓶盖的外轮廓同样遵循拔模规则，顶部提钮、中部旋合段和底部限位台阶的分型面可以设置在瓶盖最大直径位置，开模时上下模分别脱离工件，不会出现成型后卡模的问题。瓶身和瓶盖采用分色设计，瓶身使用深色遮光材质，可以减少光线直接照射瓶内饮品，延缓短时间内饮品升温，也适合盛装运动电解质饮料，降低光照对饮品口感的影响；瓶盖使用辨识度更高的亮色，在健身包一堆杂物中可以快速被找到，也能和深色瓶身形成明确的操作区域提示，用户一眼就能识别瓶盖的旋合位置。

　　在结构验证层面，该三维模型完整还原了瓶体的外部造型与各部分的装配关系，瓶身和瓶盖为两个独立构件，可在装配环境下检查螺纹旋合行程、瓶盖拧紧后和瓶口的贴合间隙，以及整体装配后的总高、最大外径等边界尺寸。针对运动场景的跌落风险，瓶底位置可以在后续细化中适当增加壁厚，底部圆角做放大处理，跌落至硬质地面时让冲击力沿圆弧面分散，避免瓶底直角位置出现应力集中开裂。瓶口的螺纹长度经过合理匹配，旋合数圈后即可达到密封压紧状态，不会出现螺纹行程过长导致开盖繁琐，也不会因为旋合圈数不足导致密封失效。整体造型没有多余的外露凸起，放入运动背包后不会勾挂衣物或者毛巾，兼顾了实用性与成型工艺性，能够作为日用塑料饮水容器结构设计、运动用品造型开发的参考样件，也可用于装配干涉检查、人机握持姿态验证以及产品外观方案评审。
