桌上足球计分操作端异形壳体结构

　　该结构对应桌面足球设备端部的计分与操作承载壳体，整体采用上宽下收的异形曲面造型，并非规则方盒件。从使用场景看，这类部件安装在足球台长边或端边的操作区域，靠近球员握持、观察比分和触发计分动作的位置，外壳既要容纳计分显示、按键、连杆或电子元件，也要在频繁触碰、手臂倚靠和球台振动环境下保持足够刚度。

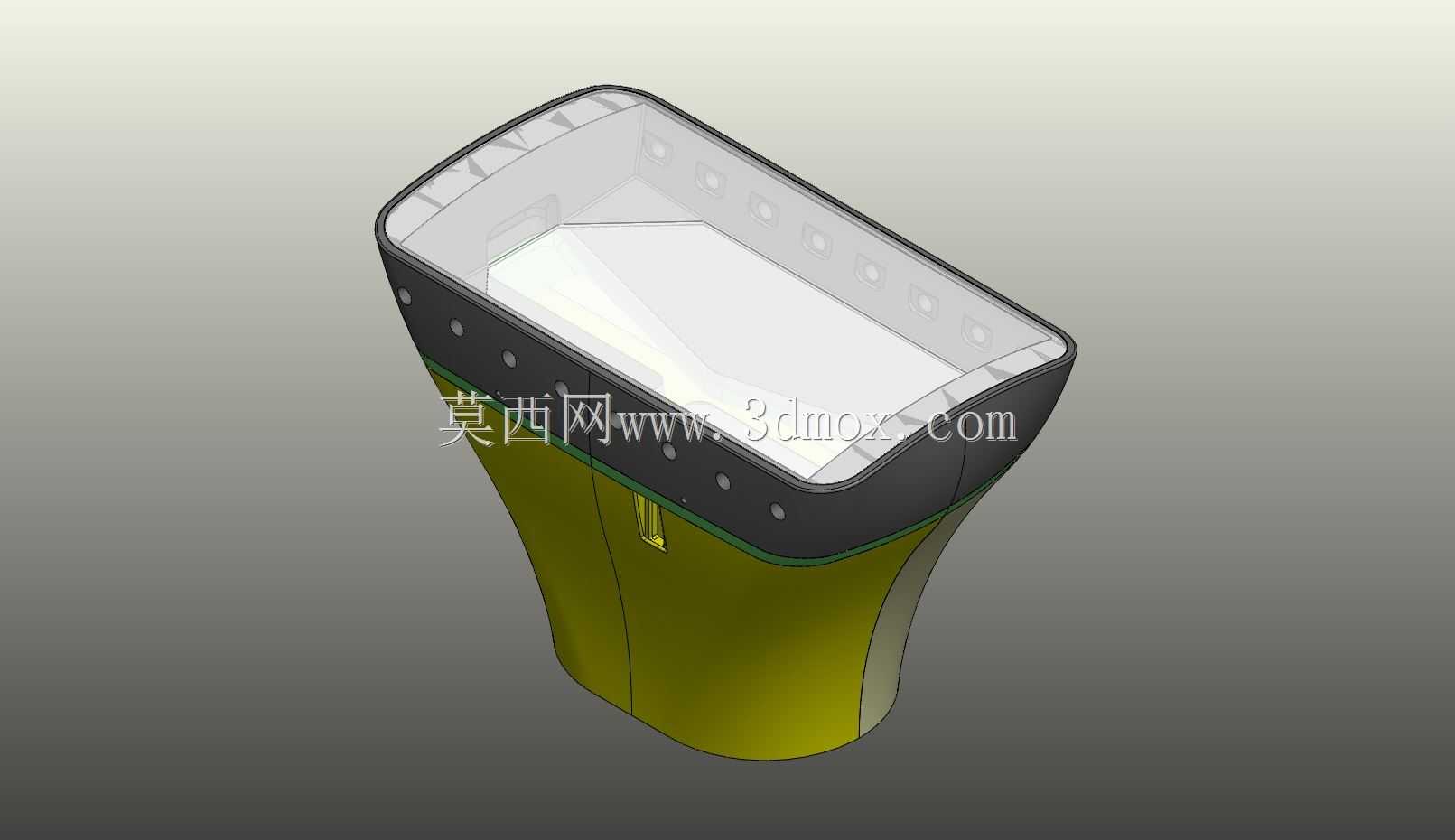

　　模型上部为近似梯形的开口框，口部边缘带有连续安装孔位，用于固定上盖、透明视窗或计分面板。框体内侧保留了台阶面和局部加强边界，说明装配时并非依靠单一平面定位，而是通过周边止口控制面板嵌入深度，再用螺钉沿边框压紧。开口区域面积较大，适合布置比分显示窗、队伍标识区或手动计分滑块；边缘孔距均匀，能够降低薄板紧固后的局部翘曲风险。

　　壳体中段向内收窄，形成类似腰形的过渡段。这个收窄不是单纯的外观处理，而是兼顾球台侧边空间和人手操作姿态：上部需要足够宽度承载显示与操作件，下部则要避开桌体框架、支撑杆和球员活动范围。曲面从黑色边框向黄绿色主体连续过渡，侧壁没有突兀尖角，有利于注塑成型时材料流动，也能减少应力集中。若采用塑料件生产，外壁厚度应保持均匀，转角处设置圆角，内部可根据实际受力增加纵向筋位，但筋厚不宜超过主壁厚度，以免表面产生缩痕。

　　下部为较小的插接或固定端，外形延续曲面收束，可插入足球台预设支架、侧板开孔或计分机构安装座。该区域在装配中承担定位作用，设计时需要明确插入深度、配合间隙和防转特征。仅靠锥面或曲面贴合容易在受侧向力时转动，工程落地时通常会在底部增加定位平面、卡扣、螺钉柱或异形止口。模型侧面可见一条细小竖向特征，可作为拼接线、装饰槽或内部加强结构在外观面上的边界，后续出图时应核对其是否与模具分型方向一致。

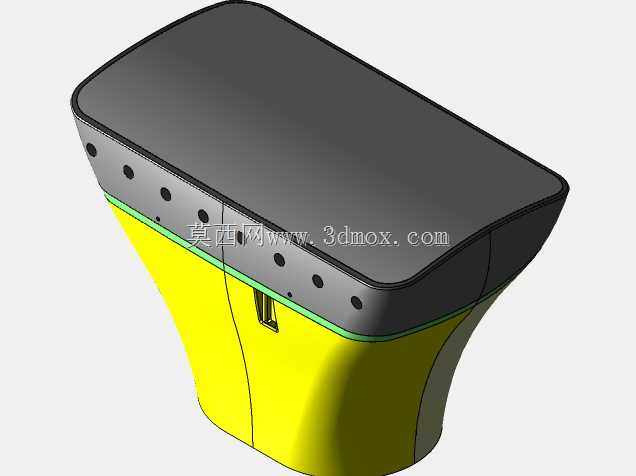

　　黑色上框与黄绿色主体形成明显分区，这种分区既可以是双色装配，也可以是两个零件通过止口拼接。若作为两件式结构，上框承担面板压紧和顶部防护，主体承担容纳与支撑；二者之间需要设置连续搭接边，防止灰尘、饮料液体沿缝隙直接进入内部。娱乐场所中的桌上足球使用强度较高，桌边常有洒落液体和快速碰撞，壳体接缝不宜做成平齐窄缝，采用下沉式止口更合理。

　　从尺寸边界判断，上部开口宽度决定了计分面板的最大可视范围，下部收窄段决定了它能否适配现有球台支架。选型或改型时，不能只看外观曲面是否美观，应先校核三条边界：一是上盖螺钉孔与面板元件是否干涉，二是下部插入端与台体支架的配合公差，三是壳体后侧是否预留线束、拨杆或计分机械件的运动空间。若内部安装电子计分模块，还需在侧壁或底部规划走线槽、电池仓固定柱和按键支撑面；若保留机械计分，则要保证滑块、拨片或翻牌机构在壳体内有稳定导向，不能让外观曲面直接承受机构往复载荷。

　　建模时应重点保留口部止口、安装孔、侧壁过渡圆角和底部定位特征。曲面外观面可先构建主控制线，再通过放样或边界融合形成连续壳体；内部结构则按装配需求拆件，避免把所有加强筋、螺钉柱和外观面做成难以修改的单一实体。对于需要开模的方案，还要检查拔模方向，上部开口和下端插接段若方向不一致，应考虑侧向抽芯或拆成多个零件，否则量产时会出现脱模困难。

　　整体来看，该壳体不是独立装饰件，而是桌上足球计分系统与人机操作区域之间的承载外壳。其设计核心在于大开口显示安装、窄端球台固定、曲面握持防护和内部机构避让之间的平衡。结构工程师在复用该造型时，应围绕台体安装边界重建内部连接特征，而不是直接按外观曲面投入加工。
