线缆走线卡扣配套环形固定垫圈组件

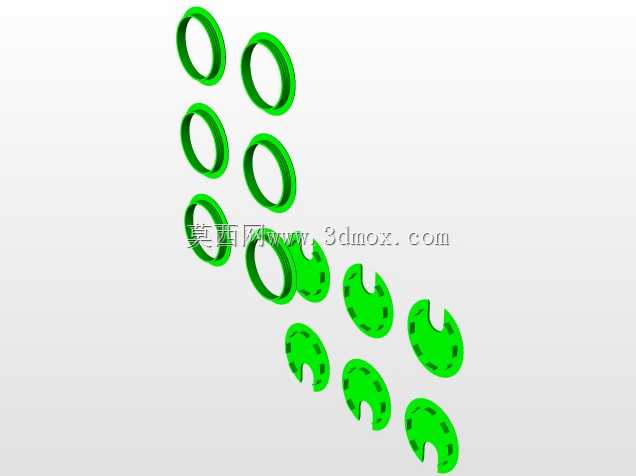

　　这套塑胶组件由两类零件配对组成，一类是带开口缺口的C形卡入式垫片，另一类是带双层凸缘的环形衬套，两类零件批量配套使用，主要服务于通讯机柜、家电整机、汽车线束排布场景里的线缆过孔固定作业。现场布线作业中，钣金柜体、塑料机壳的开孔边缘往往存在锐边，线束直接穿孔时，外皮长期和孔边摩擦很容易出现割伤破损，同时线束在孔位处没有限位，拉扯布线时容易出现移位、松脱，这套垫圈组件就是针对这类痛点开发的配套固定件。带凸缘的环形衬套先嵌入壳体预制开孔内，衬套上下两端的凸缘分别卡在壳体板面的两侧，不需要额外打胶或者螺丝锁附，靠塑胶自身的弹性涨紧就能卡在孔位里，衬套内壁形成光滑的过线通道，把钣金锐边和线缆外皮完全隔离开，避免走线过程中割伤线皮。

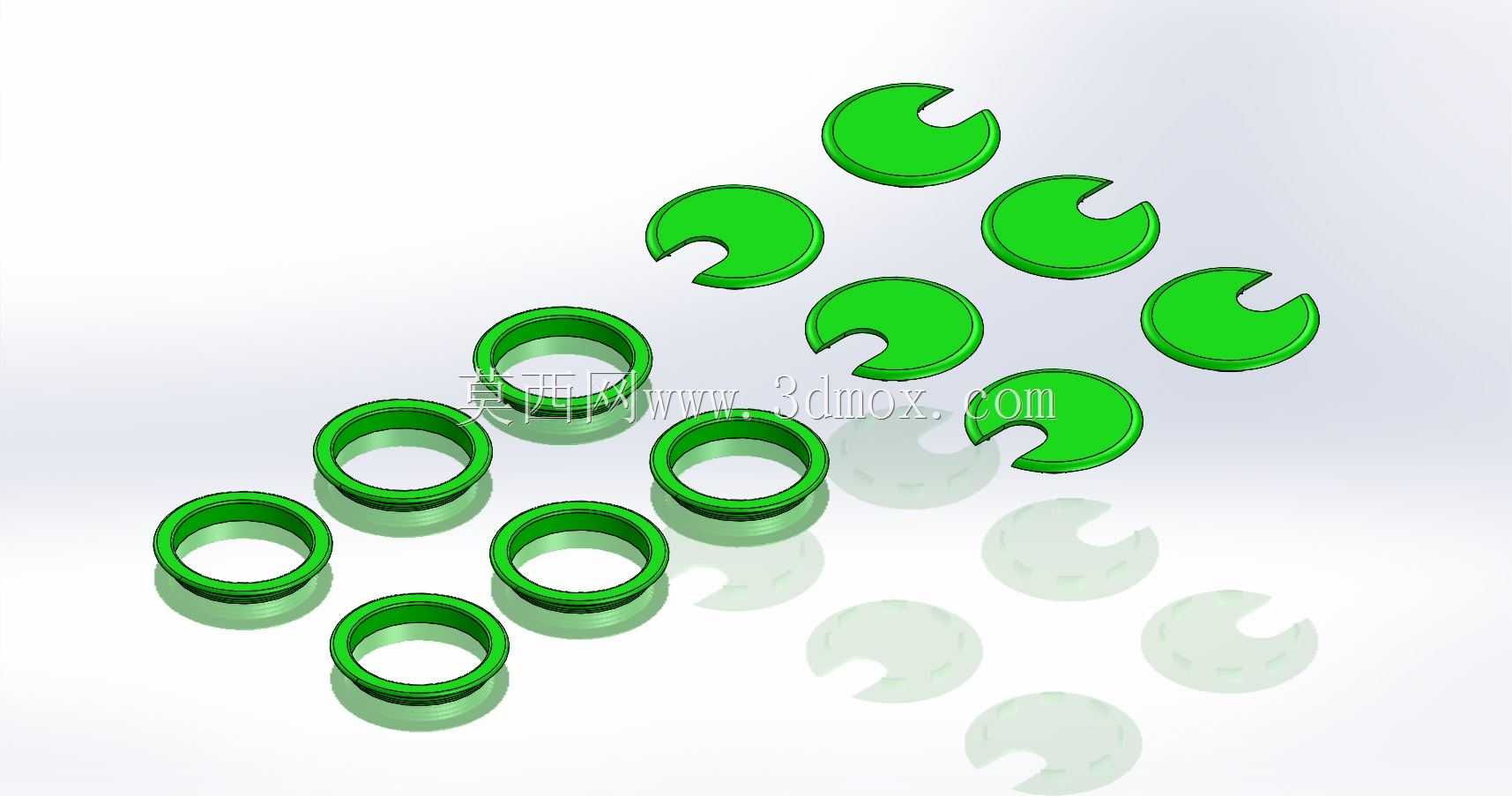

　　C形开口垫片则配套衬套使用，当线束穿入衬套之后，把开口卡入线缆外侧，推到衬套端面位置，就能填满衬套和线缆之间的径向间隙，一方面限制线缆在孔位处的轴向窜动，设备运行产生振动时线缆不会在孔位里来回滑动磨破外皮，另一方面可以封堵孔位剩余空隙，减少灰尘、小虫从过孔进入柜体内部，也能避免线束在孔位处随意晃动产生异响。设计阶段首先要匹配常用的壳体开孔公差，环形衬套的外圈尺寸做微大于开孔直径的过盈配合，塑胶件选用带一定韧性的PP或者PE材质，压入开孔之后靠自身回弹力涨紧孔壁，拆装的时候可以用小一字螺丝刀从衬套边缘撬出，可反复多次使用不会轻易断裂。衬套的内壁做圆角过渡，没有任何尖角毛刺，哪怕线束拉扯滑动，接触位置都是光滑圆弧面，

　　不会对线皮产生剪切力。C形垫片的开口宽度做略小于配套线束的外径，卡入之后开口自身的弹力会抱紧线束外层，不会在线缆上自由滑动，垫片的外圆尺寸和衬套端面的沉槽尺寸匹配，卡入之后刚好嵌入沉槽内，不会突出衬套端面影响壳体其他零件的装配。整套零件的壁厚都做均匀设计，环形衬套的侧壁厚度控制在1.2到1.8毫米区间，既保证压入孔位时有足够的结构强度不会被压溃，也避免壁厚过大导致塑胶用料浪费、注塑成型时出现缩痕。C形垫片的厚度和衬套沉槽的深度保持一致，装配之后两个零件的端面齐平，没有突兀的凸起。安装边界上，衬套适配的壳体板面厚度覆盖0.8毫米到2.5毫米的常用钣金厚度，也可以适配1.5毫米到3毫米的ABS塑料机壳，

　　不需要针对不同板厚单独开发多款零件，通用性很强。实际布线作业时，工人不需要专用工具，先把环形衬套从壳体外侧压入开孔，听到轻微的卡入声响就代表两侧凸缘已经卡在板面两侧，之后把整理好的线束从衬套内孔穿过去，待线束走到预定长度之后，把C形垫片的开口对准线缆，轻轻按压就能卡到线缆外侧，再把垫片推到衬套端面的卡槽里，整个装配过程几秒钟就能完成，相比传统的橡胶护线套还要涂胶固定、或者用扎带捆绑限位的方式，作业效率提升非常明显。这类零件在通讯基站机柜、家用空调内部走线、汽车仪表板线束固定、工控设备壳体过孔防护场景里都有大量应用，不同规格的衬套可以对应不同直径的开孔，不同尺寸的C形垫片可以对应不同线径的线束，配对使用之后既能完成过孔防护，又能实现线束的轴向限位，结构简单没有多余的复杂特征，注塑模具开模成本低，量产时零件一致性好，装配之后长期使用不会出现松脱，也不会像橡胶件那样使用几年之后出现老化开裂的问题。建模过程中两类零件的配合间隙需要反复核对，衬套内孔和垫片外圆的配合采用小间隙配合，既保证垫片可以顺畅推入卡槽，又不会出现间隙过大导致垫片晃动脱落的问题，开口位置做圆弧过渡，避免应力集中，反复拆装的时候开口位置不会出现断裂。
