手摇咖啡研磨器具内部传动结构

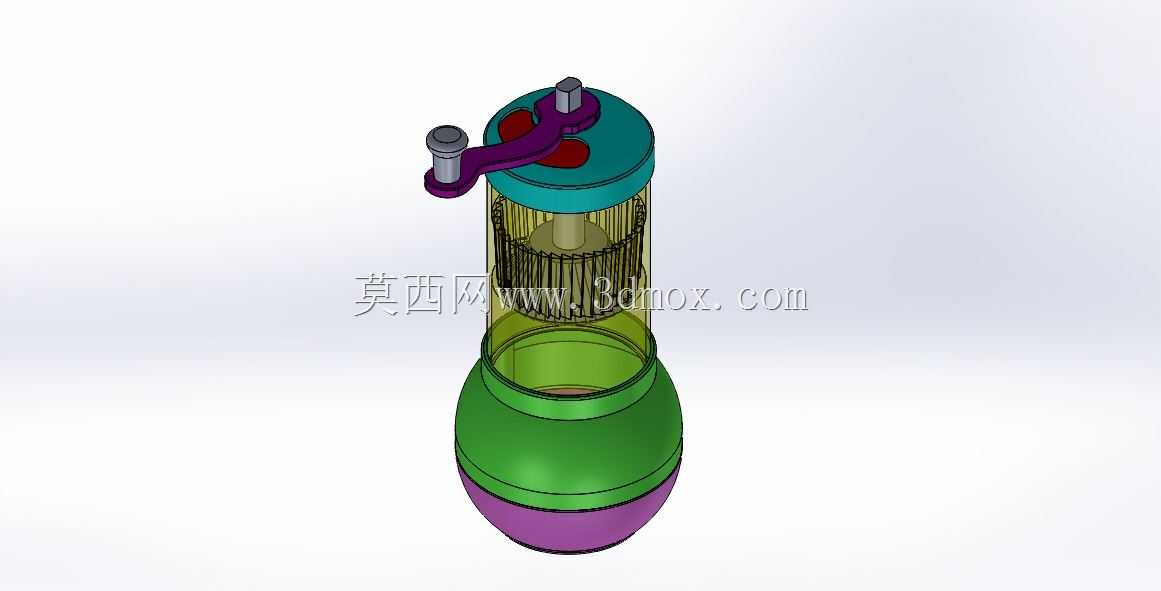

　　这套三维结构围绕小型手摇咖啡粉碎器具展开，整体采用立式分层布置，下部为容纳待处理物料的瓶状腔体，中部设置带密集刃口的粉碎工作区，上部布置端盖与摇臂输入部件，能够在桌面、户外营地、小型吧台等缺少电动设备的场景下完成咖啡豆的粗碎与细碎作业。从实际使用链路看，烘焙后的咖啡豆从下部敞口区域投入，旋合中部透明筒段后，操作人员转动侧方摇柄，动力经紫色摇臂传递至顶部转轴，转轴沿设备竖直中心线向下延伸，带动粉碎腔内的动刀组相对固定齿圈旋转；豆粒在齿隙间受到剪切、挤压与碾磨共同作用，粒径逐步减小，达到要求的粉粒穿过周向筛网或刃口间隙落入下部储料腔，完成单次制备。

　　建模时将整机拆分为下瓶体、中部透明观察筒、粉碎齿圈、动刀转子、上端盖、摇臂、手柄转轴与紧固件若干独立子件，各配合面按照真实装配关系约束：下瓶体与中部筒段采用台阶止口加旋合螺纹定位，保证装填与倒粉时可快速拆解，工作状态下又能限制周向转动；上端盖扣合在透明筒顶端，中心设置轴承位与轴封结构，既约束转轴径向跳动，也避免细粉从轴隙溢出；摇臂与主轴顶端通过扁位或销钉连接，手柄处做可自由旋转的套筒设计，手摇时握持件不随臂公转磨手。

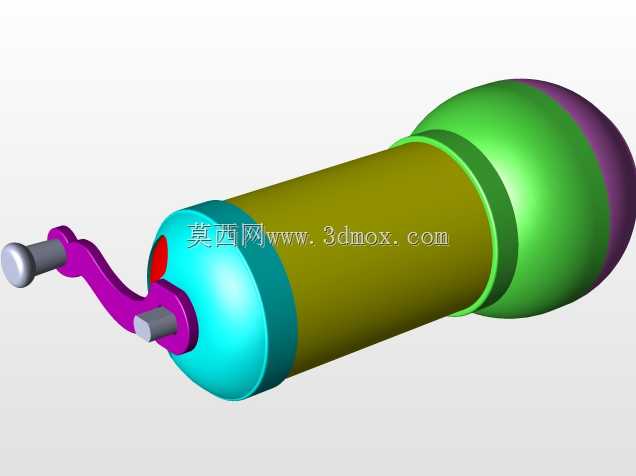

　　外形边界上，整机呈细长立瓶形态，最大径向轮廓出现在下部储料瓶的圆弧鼓肚位置，该段直径明显大于上端盖，保证储粉容积与放置稳定性；顶部摇臂在旋转扫掠时形成超出筒体直径的水平运动包络，布置工位时需在摇臂回转半径外侧预留操作空间，避免摇柄碰撞墙面或相邻器具。底部为球面收底造型，放置在平整台面上依靠下瓶圆弧与接触面形成环形支撑，工程出图时可在底部追加软胶垫圈以增大摩擦、抑制研磨振动。

　　结构设计思路侧重可视性与可清洁性：中部筒段采用透明件表达，使用者可直接观察内部豆料下降与粉层堆积状态，判断研磨进度；粉碎齿圈与动刀之间的间隙决定成品粉粗细，建模时将齿圈与端盖的配合段设计为可轴向微调的结构，通过更换垫片或旋转调节环改变刀组啮合深度，适配手冲、法压等不同冲煮方式对粒径的要求。刀具区域采用密集竖齿布局，动刀与定齿交错排列，入料口处齿距较大便于咬住整粒咖啡豆，向下游方向齿隙逐渐收窄，使物料经历先破碎后细化的连续过程，减少一次性强力挤压产生的过细粉末与发热。

　　传动部分没有引入电机与电控元件，全部依靠手动输入，摇臂长度按人手施力力矩优化，较长的力臂降低了硬豆研磨时的操作阻力；手柄末端设限位凸台，防止握持套在快速转动时脱出。上端盖表面布置两处红色避让槽，为摇臂回转提供行程空间，同时作为装配对位标记，保证摇臂安装角度与内部转子相位一致。整机材料可按食品接触要求拆分：下瓶与透明筒选用透光、耐冲击的食品级聚合物，端盖与摇臂采用耐磨工程塑料或金属压铸件，粉碎齿组与主轴使用不锈钢，兼顾硬度、防锈与清洗耐受度。

　　在装配验证层面，三维模型完整保留了内腔台阶、螺纹旋向、轴肩定位与紧固件位置，可直接用于检查转子转动时是否与筒壁干涉、摇臂在整周旋转中是否触碰端盖边缘，以及拆解清洗时各密封件、刀件能否沿轴向顺利取出。对于日用小电器与手动厨具开发而言，该结构把储料、粉碎、传动、操作四个功能区沿竖直轴线叠合，外形紧凑，操作路径清晰，既适合作为手摇磨豆机的结构方案参考，也可用于同类立式手摇粉碎、搅拌器具的机构原理演示与装配校核。
