带盖便携插座防护壳体结构设计

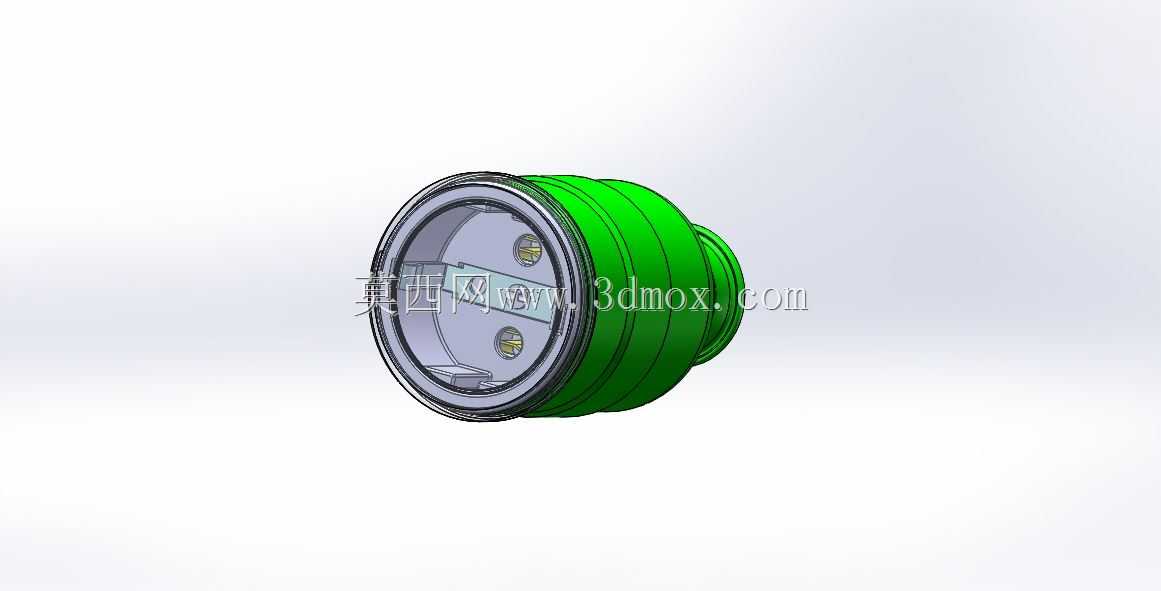

　　现场临时取电的场景里，裸露的插座接口很容易进灰、溅水，也容易被误碰引发安全隐患，这款带翻盖的便携插座壳体，就是针对户外作业、车间临时布线、移动检修工位的取电需求做的结构方案。从结构布局来看，壳体前端是内嵌式的插座安装腔，腔体内预留了标准插座模块的安装位，内部两个定位柱用来固定导电组件，腔口做了阶梯止口，翻盖闭合时可以和止口贴合，挡住粉尘和飞溅的水滴。壳体外侧的绿色段是多层环形加强筋结构，不是单纯的外观造型：每一圈环筋都沿着壳体周向布置，既提升了塑料壳体的抗挤压能力，在工地拖拽、磕碰的时候不容易出现壳体开裂，也能在手持插拔插头的时候增加摩擦力，避免手滑。后端的收束段用来容纳内部接线的走线空间，线缆从尾部引入后，

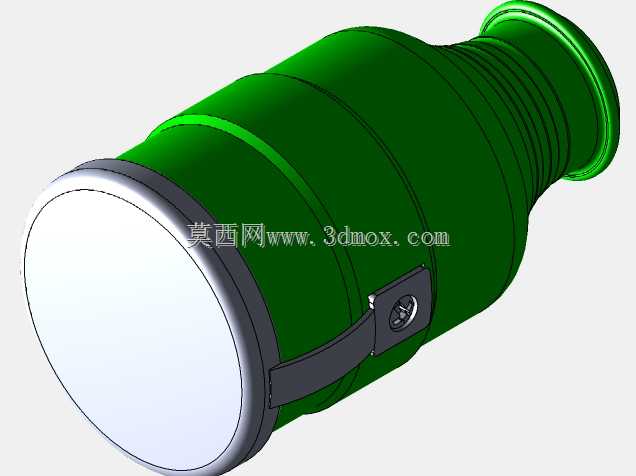

　　腔体内预留的扎带固定位可以把线缆锁紧，防止拉扯的时候导线和插座端子松脱。做结构设计的时候，首先要匹配标准插座模块的安装边界：前端内腔的直径要完全容纳常用的五孔插座面板，深度要留出插套接线的余量，不能让导线在腔体内被挤压弯折；翻盖的铰接位置布置在壳体侧上方，翻开之后不会遮挡插头插拔的操作空间，闭合后翻盖边缘和壳体止口的间隙控制在1毫米以内，日常使用里灰尘、小雨溅水都不会直接进到导电区域。壳体的外轮廓做了分段变径，最前端的金属质感压圈是装饰兼限位结构，压圈卡在壳体前端的卡槽里，把插座面板压紧在腔体内，不需要额外打螺丝就可以固定面板，装配的时候直接扣合即可，后期维护拆开也很方便。考虑到这类便携插座经常在地面拖拽，

　　壳体外壁的环筋同时充当了防滑耐磨条，拖拽的时候环筋先接触地面，避免壳体主体表面被磨花，多层环筋也提升了壳体的径向刚度，人站在旁边不小心踩到的时候，壳体不会直接变形压到内部的导电件。安装边界方面，整个壳体的轴向长度控制在单手可握持的范围，最大外径和常规成年人手掌握持宽度匹配，手持移动的时候很顺手；尾部的线缆出口做了倒角过渡，避免线缆反复弯折的时候被锐边割破绝缘层。内部的安装柱位置和标准插座的螺丝孔位对齐，不需要二次改孔就可以直接装市面通用的插座模块，通用性很强。在车间检修场景里，这个壳体可以把临时插座完全防护起来，作业完合上翻盖，哪怕旁边有打磨扬尘、设备喷淋的水花，也不会污染插座接口；户外家装、工地临时用电的时候，

　　带盖的结构也能避免小孩误触插孔，提升临时用电的安全性。结构建模的时候，所有的壁厚都保持均匀，环筋和主体连接处做了圆角过渡，注塑生产的时候不会出现缩痕、应力集中的问题，翻盖的铰接位预留了装配转轴的间隙，反复开合也不会出现卡滞。
