苹果造型手机保护壳注塑结构

　　该结构件围绕手机背面防护与外观展示进行设计，整体采用苹果轮廓作为外边界，壳体呈薄壳式包覆形态，适合在消费电子配件、手机周边产品、展示样机和个性化保护套开发中使用。模型重点表达的是外壳的空间曲面、侧边包络关系、背部装饰造型以及顶部果柄状凸起特征，能够为后续塑料件成型、装配干涉检查和外观方案评审提供直观依据。

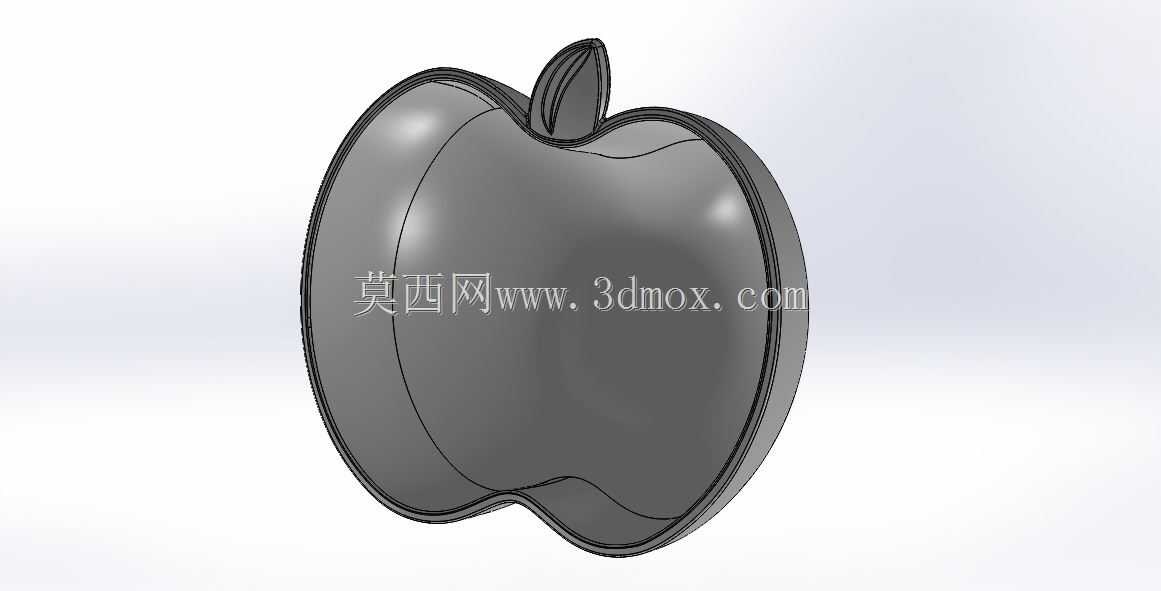

　　从实际用途看，这类保护壳主要承担手机背部防刮、边缘缓冲和个性化装饰作用。外形轮廓并非规则矩形，而是通过连续曲线形成苹果标志性的外轮廓：两侧呈圆弧收束，上下位置带有自然内凹，顶部延伸出类似果柄的小型立体结构。该凸起虽然在视觉上强化主题，但在结构设计中需要重点控制其根部过渡，因为此处壁厚变化容易引起注塑填充不顺、冷却收缩差异或脱模拉伤。工程处理时应在根部设置圆滑圆角，避免尖角造成应力集中，同时保证装饰特征与主壳体之间的连接强度。

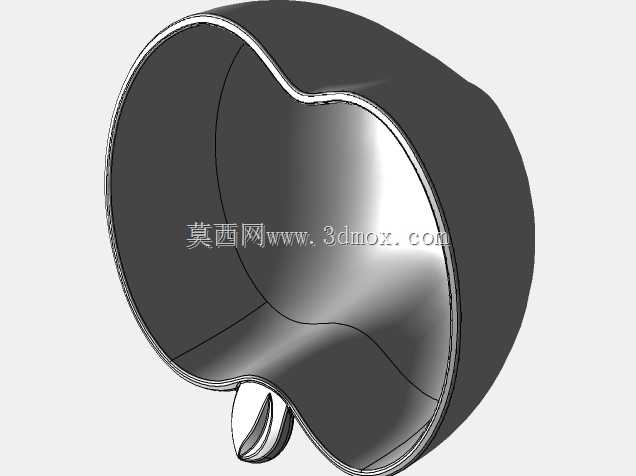

　　壳体主体采用等厚薄壳思路，背部为大面积曲面承载区，边缘向手机侧面包覆。曲面并非简单平面拉伸，而是带有轻微弧度，使产品在握持时更贴合手掌，也让视觉上更接近立体苹果形态。对于手机保护壳而言，背部外表面可以承担图案、纹理或品牌展示功能，内表面则需要与手机背面保持合理间隙。间隙过小会造成装配困难，尤其在喷涂、丝印或皮纹处理后，实际壁厚和表面粗糙度会改变装配尺寸；间隙过大则会使壳体松动，降低防护可靠性。

　　侧边结构需要围绕手机按键、接口和摄像头区域预留开口。虽然当前模型重点呈现苹果外形，但在转化为可生产结构时，必须结合具体手机型号建立避让边界。侧边包覆高度不宜过低，否则跌落时边缘不能先于手机接触地面；也不宜过高，否则会影响屏幕边缘滑动手势和侧边按键操作。摄像头开孔区域应保留足够安全距离，孔位边缘需做加厚或圆角过渡，避免薄边在装配和使用中发白、开裂。

　　安装边界方面，该类零件属于外装式保护件，装配方向通常从手机背部向正面扣合。设计时要先确定手机本体的最大外廓、背部凸起高度、四角圆角半径和侧边按键位置，再反推保护壳内腔尺寸。壳体材料若采用常见热塑性塑料，需考虑成型收缩率对内腔尺寸的影响；若采用软胶材料，则可适当增加包覆量，利用材料弹性实现抱紧；若采用硬质塑料，则应在四角和侧边设置适度拔模，并控制扣合量，防止装机困难或拆卸断裂。

　　外形曲面的建模思路应先建立主轮廓控制线，再通过放样、边界曲面或扫描形成连续外壳。苹果轮廓的上下凹陷位置不能仅依靠单段圆弧硬接，否则曲面高光会出现生硬转折；应通过多段曲率连续曲线调整，使侧面反射光顺。主体曲面完成后，再按壳体厚度进行偏移或抽壳，得到内腔与侧壁。顶部果柄特征宜作为独立实体与主壳体合并，合并处保留圆角过渡，避免布尔运算后出现零厚度面。

　　在注塑成型角度，整件属于外观要求较高的薄壁塑料件，浇口位置不宜设置在正面显眼区域，可考虑侧边潜伏浇口或多点进胶，以减少熔接痕对外观的影响。背部大面积区域要控制翘曲，冷却水路应尽量随形分布，边缘和果柄根部因热量集中，需要保证冷却均衡。壁厚应尽量保持一致，局部加厚区容易产生缩痕，外观面若需要筋位支撑，筋厚应小于主壁厚度，并避开正面高光区域。

　　脱模方向通常沿手机厚度方向设定，外侧曲面和内腔侧壁都应保留拔模角度。果柄状凸起若与主开模方向不一致，需要评估侧面抽芯或调整特征角度；若强行竖直脱模，可能在特征侧面留下拉伤。四角包覆区是跌落受力的关键位置，结构上可适当增加局部圆角和缓冲空间，但不能侵占手机本体轮廓。壳体底边和侧边开孔处要避免形成细长悬臂，开口端部应做圆弧止裂，减少用户反复拆装造成的裂纹扩展。

　　整体来看，该模型把手机保护套的实用包覆功能与苹果主题外观结合在一起，结构表达重点不在复杂机构，而在薄壳曲面、装饰特征、成型工艺和装配边界之间的平衡。面向结构细化时，需要围绕具体手机尺寸继续补充内腔定位、按键避让、摄像头开孔、充电口余量和四角缓冲结构，使外观造型能够顺利转化为可装配、可成型、可长期使用的消费电子配件。
