汽车侧置流体接口泵壳端盖结构

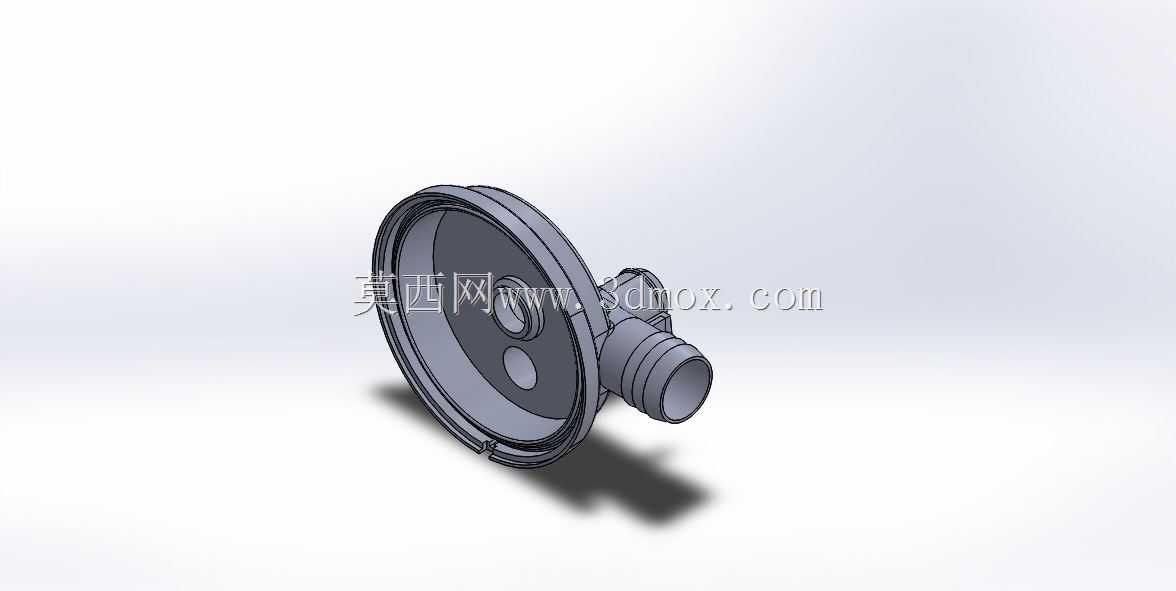

　　该零件属于车载流体回路中的壳体端盖类部件，整体由圆形主腔盘与侧向伸出的阶梯管状接口构成，在整车冷却、清洗或辅助流体输送系统中承担腔室封盖、介质导流与外部管路对接的作用。主盘体采用大直径浅腔布局，盘面外缘设置连续环形止口与多层配合筋位，装配时可嵌入对应泵体或阀座的开口端，依靠止口径向定位限制端盖径向窜动，端面预留的密封压合面可适配平面密封垫或O型圈，压紧后阻断腔体内介质沿结合面渗漏的路径。

　　侧向延伸的管状接口采用多级阶梯轴式外形，不同直径段分别对应管路插接位、卡箍锁紧位与密封嵌装位：末端小直径段可直接插入柔性橡胶软管内部，中间凸起的轴肩作为软管插入深度的硬限位，避免管路过度顶入腔室内部干扰流道；相邻的环槽结构可供喉箍或弹性卡簧嵌入锁紧，车辆运行产生振动时管路不会从接口处松脱；接口根部与主盘体交接位置做了大圆角过渡，分散注塑成型冷却过程中的内应力，同时降低流体在转向位置的涡流阻力，介质从侧向接口进出主腔时流道过渡更平顺。

　　主盘端面分布两处不同孔径的圆形功能孔，大孔为内部叶轮、阀芯或过滤组件的装配避让孔，小孔可作为压力测取、传感器安装或小流量旁通接口，孔位周边局部加厚形成凸台，攻丝或嵌装铜螺母后具备足够的螺纹啮合长度，反复拆装附件时不会出现塑料孔滑牙问题。盘体背面沿圆周布置多道径向加强筋，筋位从中心轮毂区域向外延伸至外缘止口处，既提升端盖整体抗形变刚度，承受腔体内介质压力时盘面不会出现鼓胀变形，也能在注塑生产时作为料流辅助通道，让熔融塑料更均匀地填充到盘体边缘区域，减少缩孔、缺料缺陷。

　　建模过程中优先保证装配边界的尺寸精度：主盘外圆配合面、侧向接口各段外径与环槽宽度均按配合公差做参数化驱动，后续对接不同规格管路或调整腔体容积时，仅需修改对应参数即可同步更新关联圆角、筋位与孔位特征。安装空间层面，端盖装入总成后圆形盘面朝向设备外侧，侧向管路接口沿盘体切线方向伸出，布局时需在接口外侧预留至少等于软管弯曲半径的操作空间，保证管路安装后不会出现死折，同时端盖盘面与周边车体钣金、线束之间预留足够安全间隙，车辆行驶颠簸时不会发生运动干涉。

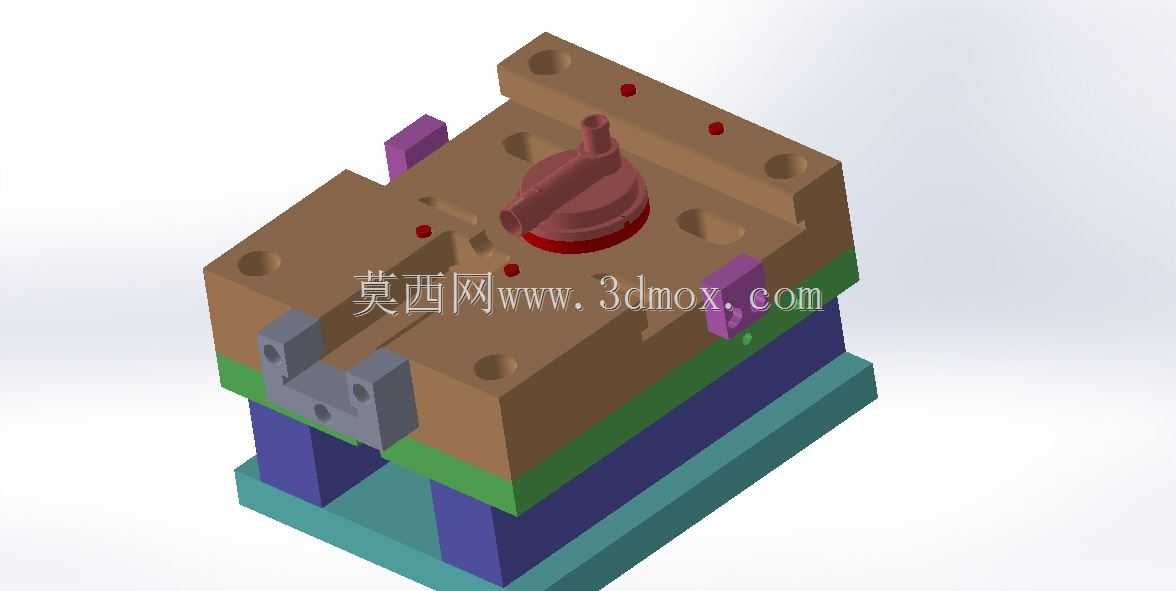

　　结构设计上充分兼顾塑料成型工艺特性：所有壁厚保持均匀过渡，避免局部壁厚过大导致成型后表面缩痕；棱角位置全部做圆角处理，无应力集中尖角；侧向管状结构与主盘一体成型，无需额外组装接头，减少了总成零件数量与潜在泄漏点。该类端盖在车载辅助泵、流体分配阀、小型储液腔总成中应用广泛，三维建模时完整还原了内外腔型、配合止口、安装孔位与加强结构，可直接用于后续装配干涉校验、模具流道分析与工程图纸输出。
