汽车车门内拉手注塑支撑骨架结构

项目分类:汽车类 发布时间:2022-06-09 ID:650420
  • 汽车车门内拉手注塑支撑骨架结构
  • 汽车车门内拉手注塑支撑骨架结构

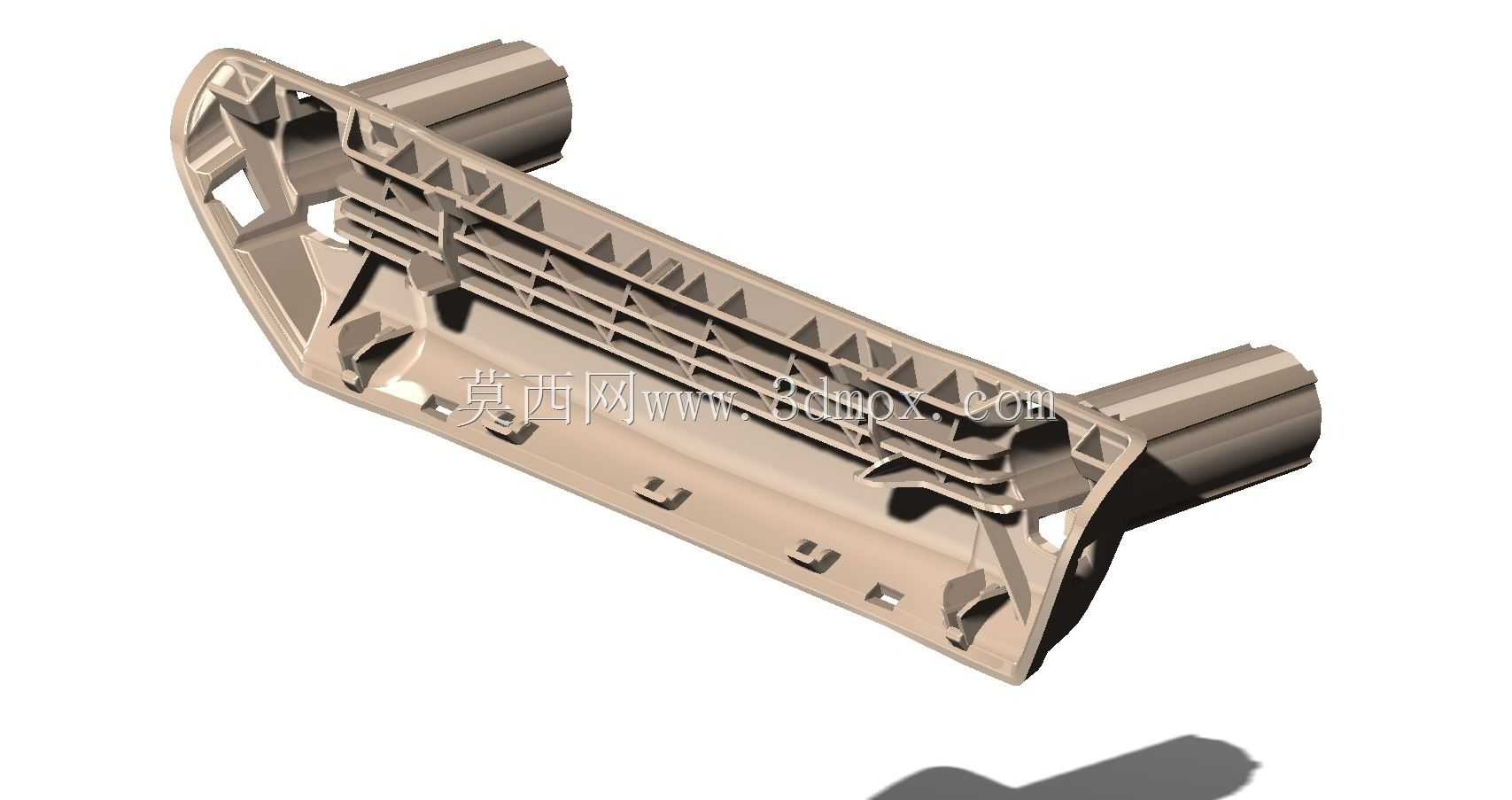

  该零件属于乘用车车门内饰系统中的内开启拉手承载骨架,外层通常包覆软质装饰面板或与门护板总成集成,直接承担乘员拉动开启车门时的操作载荷,同时为拉手端部转轴、阻尼件、拉线卡扣及周边饰条提供安装定位基准。零件整体呈长条形浅槽布局,主体沿车门扶手区域横向延伸,两端设置近似圆柱状的铰接与限位座,中间为带多层格栅式加强筋的承力板体,这种构型兼顾了手握操作空间、背后门锁机构避让以及门板内部钣金安装边界。

  从受力路径看,乘员手指扣入拉手区域后,拉力并非由外观面单独承担,而是通过内侧纵横交错的三角筋、斜向筋和端部筒状座传递到车门钣金固定点。模型中大量加强筋沿主受力方向布置,筋条高度随板件跨度变化,在两端铰接座附近明显加密,中部则采用连续锯齿状斜筋抑制薄壁件翘曲并提高抗弯刚度。筋与筋之间保留均匀间距,既避免塑料熔体填充时出现困气、缩痕,也控制模具型芯的加工深度和脱模斜度。

  外形尺寸方面,该骨架长度适配车门扶手附近的横向安装空间,宽度受门护板造型面和手部扣入深度限制,端部圆柱座的外径需容纳转轴、扭簧或复位弹簧,筒壁厚度与主体壁厚保持渐变过渡。安装边界上,零件背部需要避开玻璃升降导轨、门锁拉线、扬声器线束及防水膜区域;底部多个小凸台、卡扣槽和螺钉柱对应门内钣金或内饰基板的定位孔,装配后限制X、Y、Z三个方向的窜动,同时允许热胀冷缩产生的微量位移。

  设计思路上,这类塑料承载件不能只按静态外形建模,必须同步考虑注塑工艺和总成装配。主体壁板采用浅盘式截面,外缘翻边提高扭转刚度;表面开设的多道横向格栅既减轻重量,也让拉手背部形成通风和避让空间。端部圆柱座与主板交接处设置放射状加强筋,防止反复拉动时座孔根部开裂;局部小凸块用于固定拉线走向或安装微动开关,其位置需保证门锁开启行程顺畅,不能与门内板焊点、卡扣头发生干涉。

  在实际车门窗台与扶手区域,内拉手骨架还要承受偏载冲击。乘员可能从不同角度扣拉,尤其在冬季低温、塑料韧性下降时,端部座和筋条根部最容易出现白痕或断裂。因此结构上将高应力区设计成连续封闭或半封闭截面,避免尖角突变;孔位周围增加局部壁厚和加强环,螺钉柱根部做圆角过渡。面向模具开发时,零件外侧为外观包覆侧,内侧筋条全部预留脱模斜度,深筋端部设置合理圆角,便于数控加工和电极成型;多个卡扣方向需与主开模方向一致,侧向倒扣则要评估滑块寿命与批量化生产稳定性。

  三维建模过程中,应先依据车门内饰断面确定拉手操作中心线、两端旋转轴位置和门板固定点,再搭建主体曲面与背部承力筋。格栅开孔不能单纯按视觉阵列处理,需要结合手指伸入空间、锁体拉线行程和背后零件包络进行删减。端部筒座、安装柱、卡扣槽等特征应保持参数化关联,便于在门护板造型变更时快速调整孔位和筋高。完成实体后,还需按拉手工况检查壁厚均匀性、拔模方向、装配间隙与运动干涉,使该骨架既能满足车门开启的耐久强度,也能适应注塑成型和内饰线总装的工艺要求。
