管道高度调节用六角锁紧塑料螺母

　　这款带防滑棱边的中空塑料锁紧螺母，主要用于卫浴支架、展示架、管线固定座以及轻型可调支撑结构中，承担圆管轴向位置锁定与高度微调功能。零件整体采用短筒式回转布局，内腔贯通，可直接套在指定外径的金属圆管或硬质塑料管材上，依靠内壁与管面之间的压紧摩擦实现位置固定，不需要在管壁额外打孔，也不会破坏管材外表面的防腐或装饰层。

　　从实际装配场景看，这类调节件常成对使用：一只螺母作为承载限位面，托住上方横管、置物板或设备安装座，另一只反向锁紧，形成双螺母防松结构。当需要改变管路离地高度、支架伸出长度或喷头、传感器的安装位置时，只需松开两端螺母，沿圆管滑动到目标刻度位置后重新旋紧即可，调节过程不需要拆卸整根管线，适合展会展架、厨房下水支架、实验台管路固定、小型设备支脚调平等频繁微调的场合。

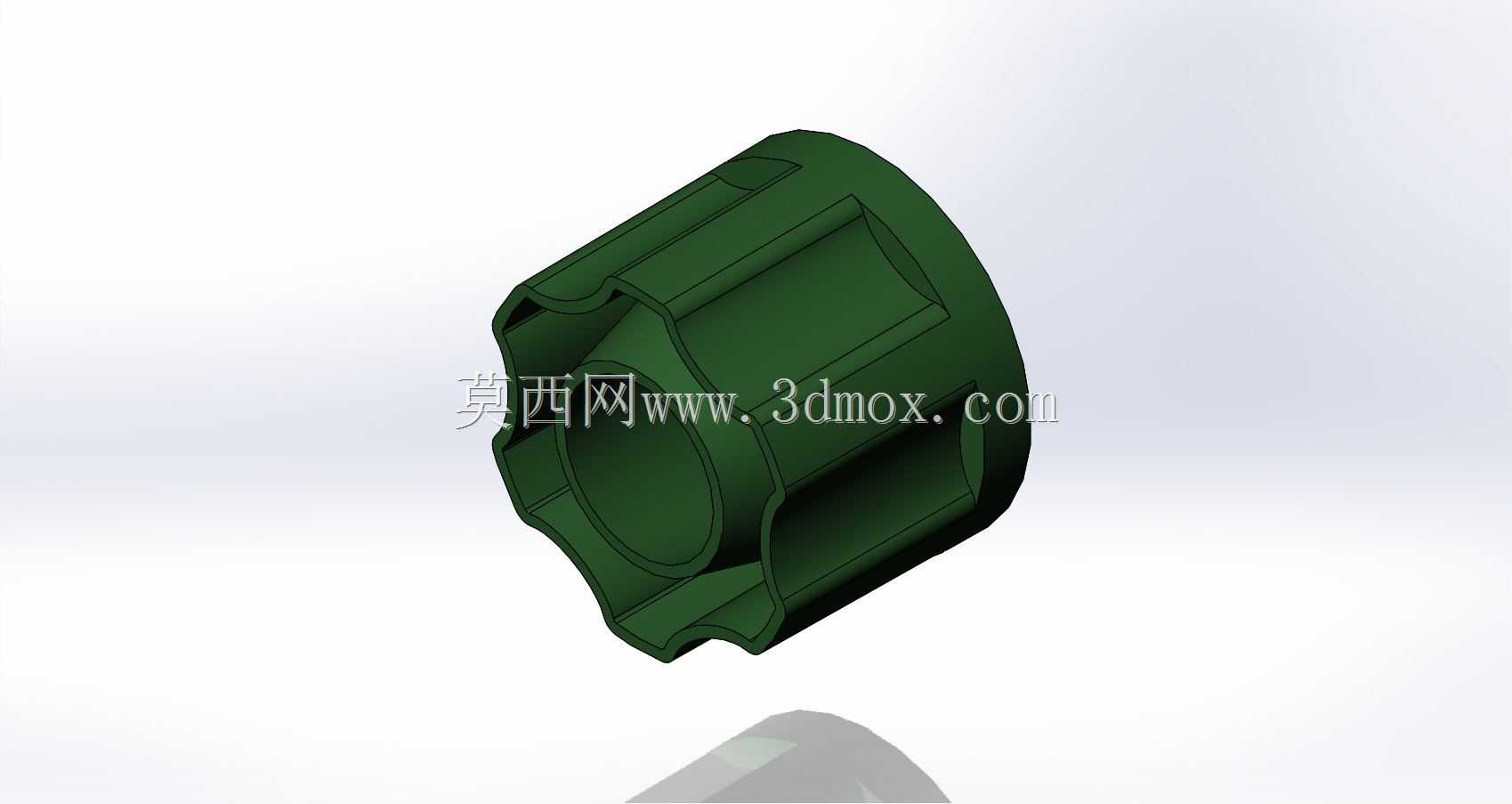

　　外形上，零件外圆并非光滑圆柱面，而是沿周向均匀布置多道平直防滑棱，棱面之间以圆弧过渡，形成便于手拧的类六角轮廓。该结构兼顾两方面需求：徒手操作时，平面棱边能提供足够的握持摩擦，即使手部沾有少量水渍或油污，也能施加较大的锁紧扭矩；空间受限无法整圈旋转时，扳手或尖嘴钳也可以夹住相邻平面，完成小角度补紧。棱边与外筒之间设置了连续的圆角过渡，避免注塑成型时在厚壁转角处产生缩痕，同时降低使用者徒手拧紧时的棱角压手感。

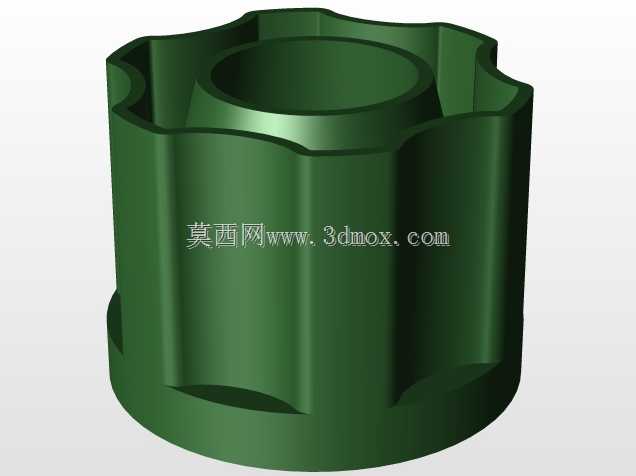

　　内腔结构是该零件的设计重点。通孔一端设计为略向外扩张的喇叭导向口，装配时圆管端部即使存在轻微偏心，也能顺利导入螺母内孔，减少盲装对位时间。内孔中段保留与管材匹配的基准圆柱面，保证螺母套入后不会出现明显径向晃动；靠近端面的区域则根据锁紧受力方向布置局部压紧结构，当螺母沿配套螺纹或调节槽旋紧时，端面压力会转化为对管壁的环抱夹紧力。模型中可以看到筒壁厚度沿轴向并非完全一致，受力较大的锁紧端壁厚适当增加，导向端则相对较薄，这种壁厚分配既控制了材料消耗，又避免了厚壁件冷却不均导致的内孔变形。

　　端部轮廓采用花瓣式缺口与凸缘交替的形式，并非单纯的装饰造型。缺口为注塑模具提供了均匀的分型与排气边界，使熔融塑料填充型腔时气体能沿端面顺利排出，减少短射和烧焦缺陷；凸缘则在螺母压紧配套垫片或管夹时形成离散的接触支点，即使结合面存在轻微平面度误差，也能保证周向多点接触，降低锁紧后松动的概率。零件外侧还预留了轴向加强筋，筋位从一端凸缘延伸至另一端，与防滑棱整合在一起，提升筒身抗扭刚度，防止手拧力过大时塑料件发生椭圆变形而丧失夹紧力。

　　安装边界方面，设计时需要重点控制三个尺寸关系：一是内孔与圆管之间的配合间隙，间隙过大会导致锁紧后仍存在窜动，间隙过小则装配困难并可能在温度升高时因塑料膨胀而卡死；二是螺母外径与周边结构的安全距离，由于带棱外圆需要手指或工具旋转，周边机架、墙板之间应预留足够的扳手空间；三是端面压紧区域的厚度，该面直接承受轴向锁紧力，需避免与尖锐钣金边缘直接接触，必要时搭配平垫片分散压力。材料通常选用具备一定韧性和耐蠕变性能的注塑塑料，能够在长期夹持状态下保持弹力，适应室内潮湿环境以及日常清洁试剂接触。

　　建模过程中，回转主体可先通过旋转特征建立基础壁厚，再叠加周向阵列的防滑棱与端部凸缘；内腔导向面、加强筋和端面缺口应分别建立特征，便于后期修改管材直径或调整锁紧行程。脱模方向上，外筒沿轴线开模，侧面防滑棱尽量避免倒扣，端部缺口则需结合分型面检查是否需要侧向抽芯，以保证零件能够顺利量产。整体结构没有复杂运动机构，却在手动调节、快速装拆和免工具锁紧之间取得了平衡，是轻型管路与支架系统中典型的实用紧固零件。
