锌合金压铸锁具扳动手柄结构

　　该零件属于门窗、机柜、工业箱体启闭机构中的手动操作件，整体为长悬臂扳杆加回转铰接座的一体化构型，在锁闭系统里承担人工施力、传递扭矩、带动锁舌或锁钩完成开合动作的核心功能。日常使用场景覆盖电气柜门锁、设备舱门压紧锁、集装箱侧门扳手、门窗多点锁执手等工况，操作人员握持长杆末端施加周向力矩，借助杠杆放大作用，仅需较小手部握力即可驱动后端锁止机构完成卡合、压紧与解锁，相比旋钮式锁具操作力更低，戴劳保手套作业时也能顺利施力，适配车间、户外柜体、工程机械舱门等需要频繁启闭的使用环境。

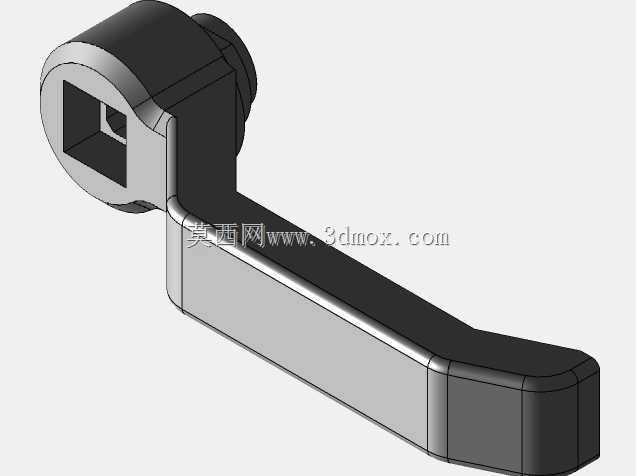

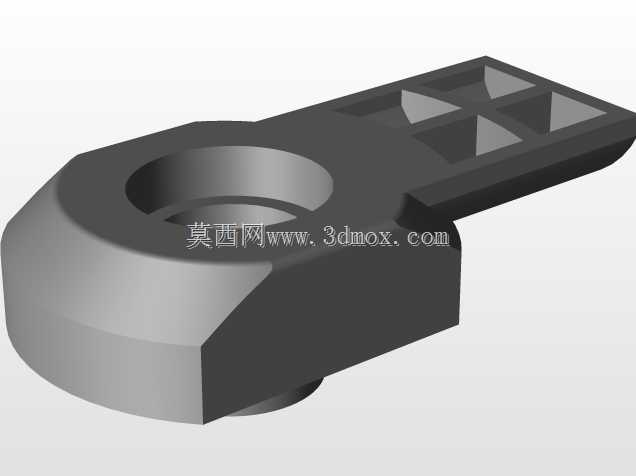

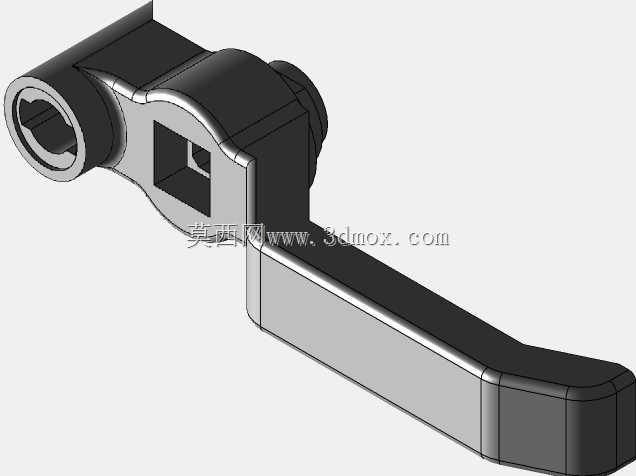

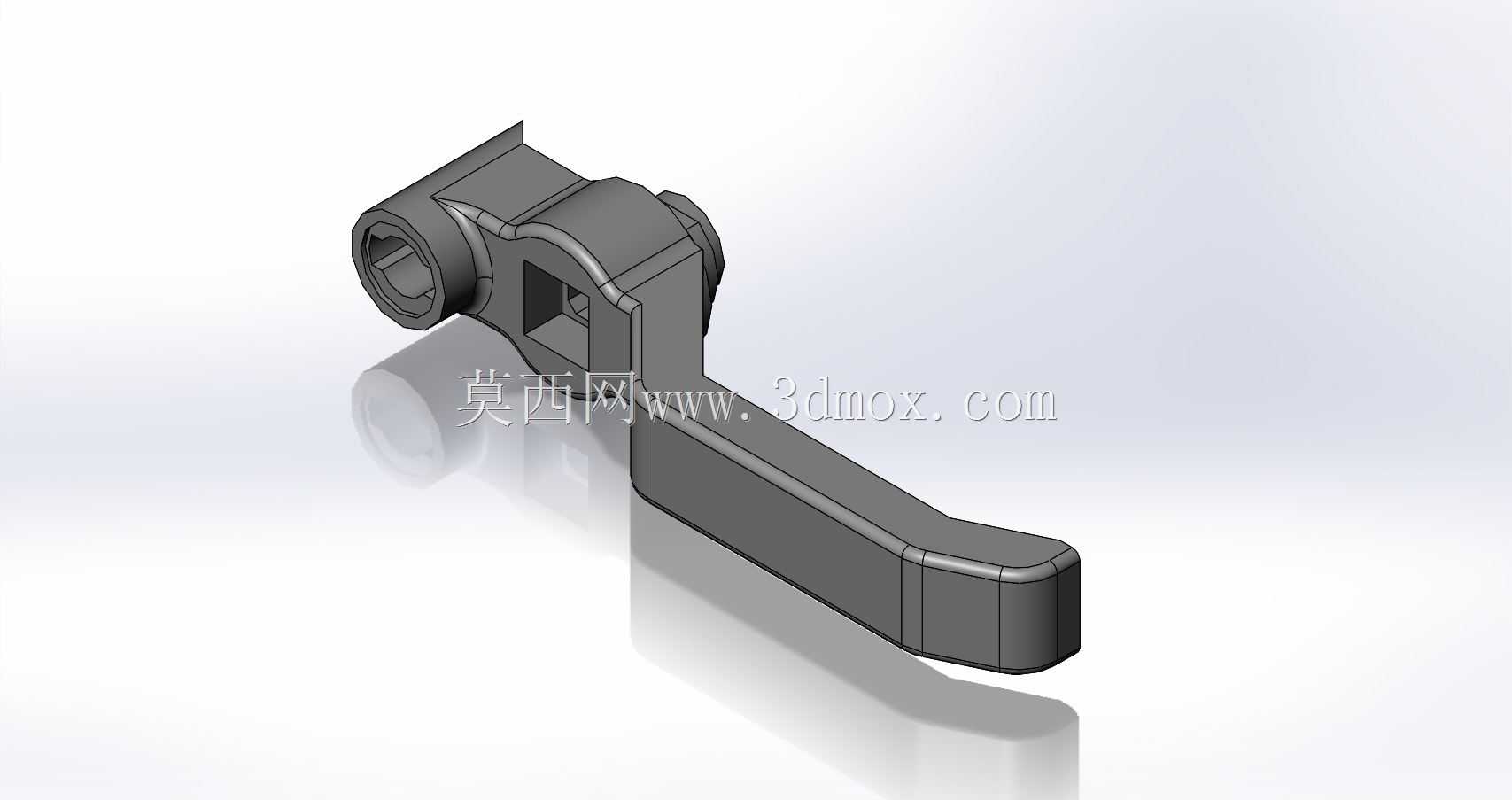

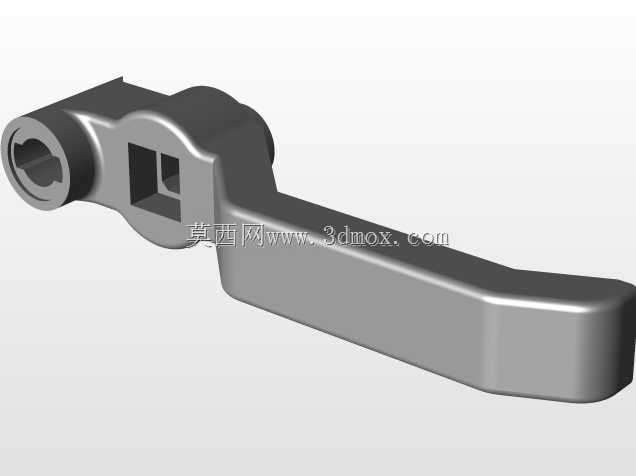

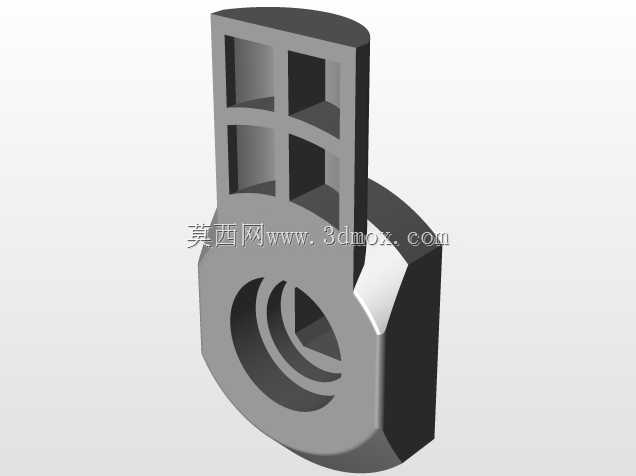

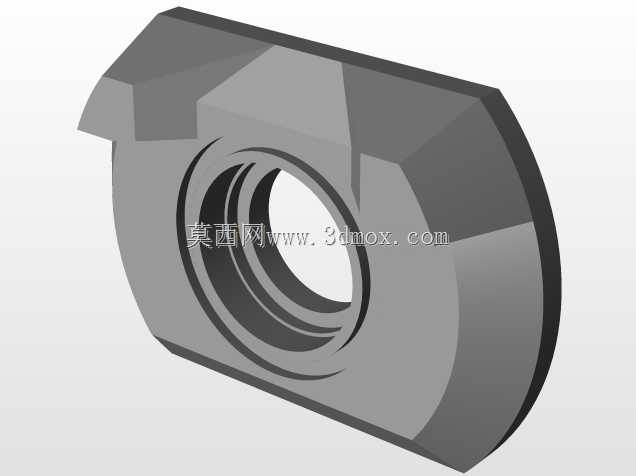

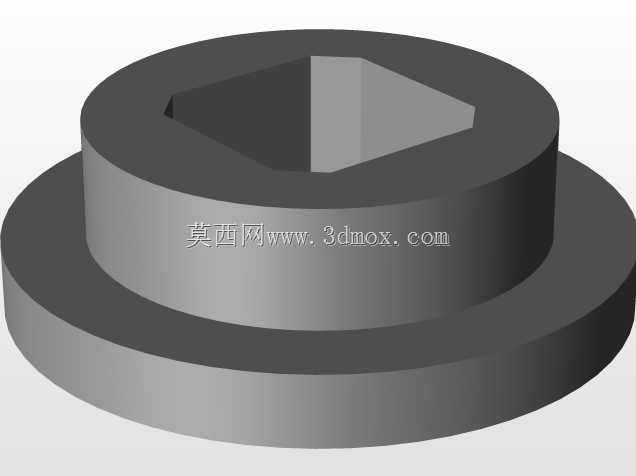

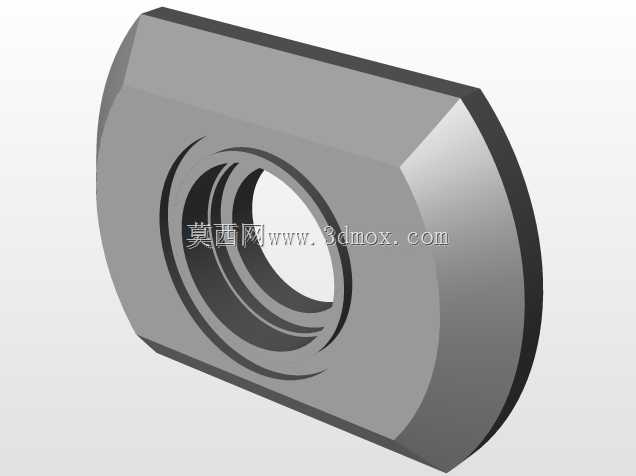

　　从结构布局来看，零件一端为带同轴通孔的回转铰接座，孔位用于穿装转轴或与锁芯输出轴配合，座体侧面延伸出加强筋与杆身平滑过渡，抵消扳动时铰接位置的应力集中；长杆段采用等厚窄截面设计，杆身朝向握持侧做圆弧收边，末端做圆角封边，既避免锐边划伤操作人员，也让手部握持时受力均匀，长时间操作不易产生压痕。铰接座与杆身衔接的根部做了大圆角过渡，该区域是扳动载荷下弯矩最大的位置，加大过渡圆角可大幅降低应力峰值，避免压铸成型后出现冷隔、裂纹，也能承受反复扳动的交变载荷而不发生断裂。座体上预留的方形卡槽与平面定位结构，用于和锁体内部的传动拨片对位，装配时可快速防呆，防止手柄转动时与转轴发生相对滑转，保证扭矩传递可靠。

　　设计思路上优先兼顾压铸工艺性与使用强度：整体壁厚均匀，杆身与铰接座的壁厚差控制在压铸工艺允许范围内，避免厚壁处产生缩孔、薄壁处充填不足；所有转角均设置铸造圆角，无尖锐清角，既方便锌合金熔液在模腔内快速充型，也让后续去毛刺、抛光或表面喷涂工序更容易处理。零件材质选用zamak锌合金，这类材料压铸流动性好，可精准成型细小的定位槽与铰接孔轮廓，成型后尺寸稳定性高，自重适中，握动手感扎实，同时具备不错的耐锈蚀能力，适配室内外多数常规工况。

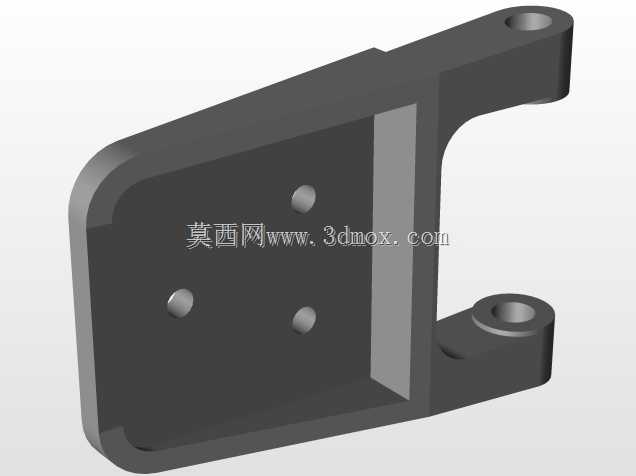

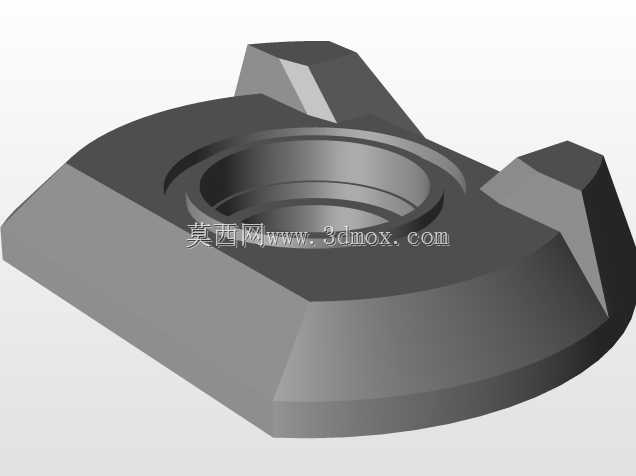

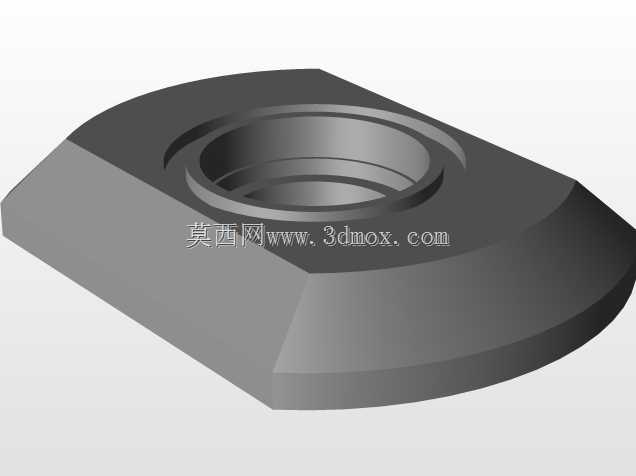

　　安装边界方面，铰接座的同轴孔中心为整个零件的回转基准，安装时需保证孔轴线与锁体转轴轴线完全重合，孔端面与锁体安装面预留0.2至0.5毫米的轴向间隙，避免转动时发生端面摩擦卡滞；长杆的摆动行程范围内不能与门板、柜体边框、相邻管线发生干涉，杆身最大回转半径需在门板内侧预留对应的避让空间，手柄扳动到锁止位时，杆身背面可贴合门板表面形成限位，避免过转损坏内部锁件。铰接座两侧的凸台结构用于和锁体的定位凹槽配合，限制手柄的轴向窜动，装配后手柄径向无明显晃动，转动全程顺滑无卡滞。杆身的长度经过杠杆比校核，在操作人员正常握力下即可输出足够的锁闭压紧力，同时杆身的抗弯截面模量可承受额定扳动力下的弯矩，不会出现永久变形。这类手柄结构在五金锁具领域应用十分广泛，建模时需重点保证铰接孔的同轴度、定位卡槽的尺寸精度，以及各过渡圆角的连续性，后续出工程图时可直接将铰接孔、安装配合面作为关键尺寸标注，适配压铸模具开发与后续机加工铰孔的工艺要求。
