锌合金弹子锁芯锁舌传动结构

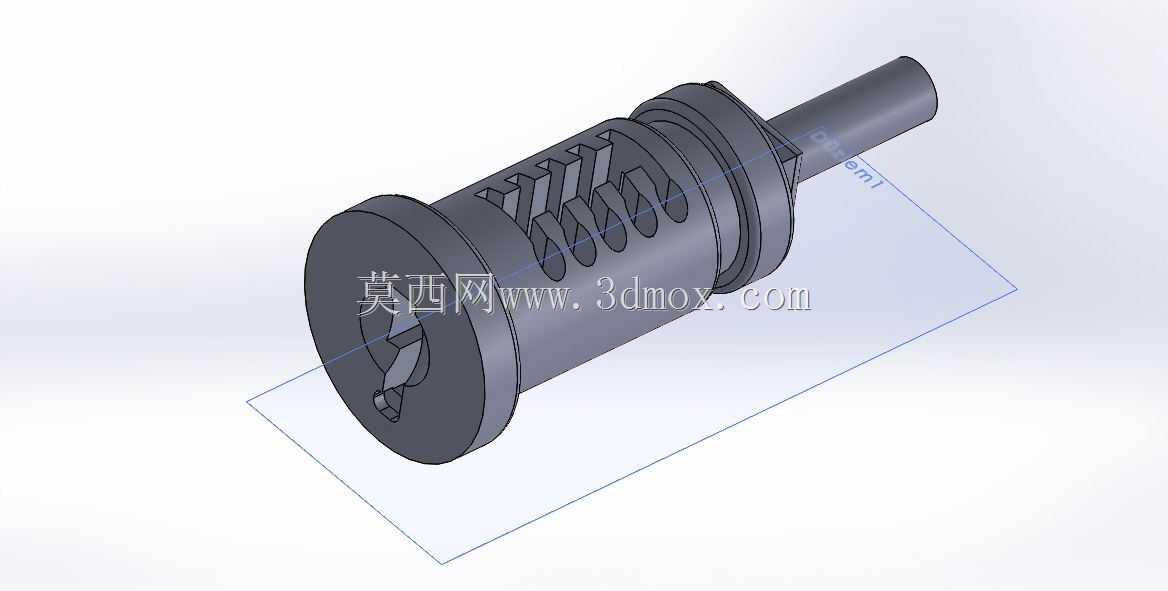

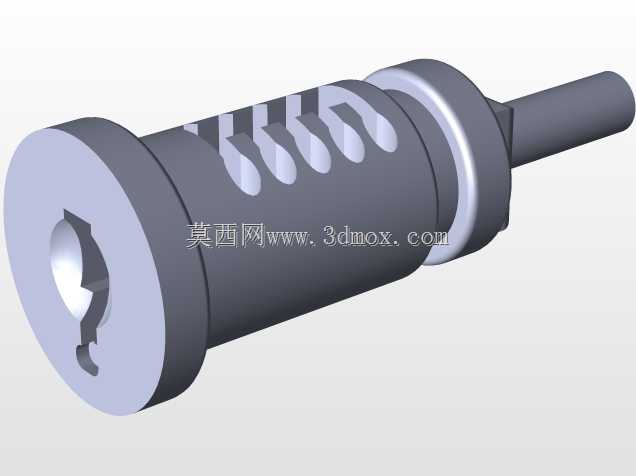

　　这套结构呈现的是民用弹子锁内部的核心锁芯与锁舌传动组件，整体采用锌合金压铸成型，是门锁、柜锁、机箱锁等小尺寸锁具中最常见的执行部件。从装配关系来看，前端带一字开槽的圆盘是钥匙插入端的限位端面，开槽直接承接钥匙的扭矩输入，钥匙转动时带动整个内芯旋转；中段圆柱外圆加工出多道交错的斜向导槽与弹子容置腔，这些槽位并非随意排布，每一道槽的深度、角度都对应上下弹子的配合行程，当正确钥匙插入时，所有弹子的分界面恰好对齐锁芯与外套的剪切面，内芯才能顺畅转动，错误钥匙会让弹子卡在剪切面位置，直接锁死旋转自由度。

　　从实际使用场景出发，这类锁芯大量应用在办公抽屉锁、文件柜锁、设备机箱门锁、小型信箱锁上，锌合金材料的选用完全匹配这类场景的载荷特性：压铸工艺可以一次成型复杂的内部导槽，不需要后续大量铣削加工，量产时单件成本极低，同时锌合金的自润滑特性较好，弹子在槽内往复滑动时不需要额外添加润滑脂，长期使用也不容易出现卡滞，表面做发黑或者镀铬处理后，在室内常温环境下抗锈蚀能力完全满足使用要求。

　　设计过程中首先要锁定的是安装边界：锁芯整体为同轴回转体，前端法兰盘的直径是安装定位的核心尺寸，装配时法兰盘贴紧门板或者柜板的外侧面，圆柱段穿过门板上的预制安装孔，尾部伸出的方杆或者扁位直接连接后方的锁舌拨块，转动锁芯时拨块拨动锁舌完成伸出或者缩回动作。建模时需要重点核对几个配合尺寸：一是锁芯外圆和锁套内孔的间隙，通常控制在0.02到0.05毫米之间，间隙过大会出现转动晃量，钥匙插拔时容易偏卡，间隙过小则压铸后的脱模斜度会导致装配压入困难，甚至转动时抱死；二是尾部传动杆的截面尺寸，方杆的对边尺寸要和锁舌拨块的方孔严格匹配，公差带取H8/h7，避免转动时出现空行程，也就是钥匙转了一定角度但锁舌还没动作的问题；三是前端钥匙槽的深度和宽度，要匹配对应钥匙的胚体厚度，槽口边缘做小倒角，引导钥匙顺畅插入，避免锐角刮伤钥匙表面。

　　中段的螺旋导向槽在结构里承担两个作用，一方面是给弹子提供轴向滑动的轨道，另一方面在锁芯转动时，槽的斜面可以把旋转运动转化为弹子的小幅轴向位移，让开锁过程中弹子逐步抬升，避免硬碰撞带来的卡顿。建模时这些槽位不能直接用简单切除生成，要顺着锁芯的回转轴线做螺旋扫掠，槽底保留均匀的壁厚，锌合金压铸件的最小壁厚通常不小于0.8毫米，壁厚过薄的位置压铸时容易出现充型不满，使用中受力也容易断裂。法兰盘和圆柱段的交接位置要做圆角过渡，避免应力集中，这个位置是钥匙扭转时受力最大的区域，如果做成直角，反复扭转后很容易在交接处出现断裂。

　　从选型适配的角度看，这款锁芯的轴向长度对应门板的厚度范围，尾部伸出杆的长度要保证在门板厚度公差波动时，依然可以和后方的拨块有效啮合，不会出现脱档。结构上没有多余的复杂零件，整体集成度很高，压铸完成后只需要去毛刺、抛丸、表面处理，就可以直接装入弹子、弹簧和锁套完成总装，非常适合大批量自动化装配。在三维建模阶段完成干涉检查时，要模拟锁芯从0度转到90度的全行程，确认弹子在所有角度下都不会和导槽侧壁发生硬干涉，同时尾部拨块的运动路径不会和锁体内部的其他零件碰撞，提前规避装配后开锁卡滞的问题。
