带绳挂扣式弹簧自锁钥匙链锁具总成

　　这款带绳挂扣式弹簧自锁钥匙链锁具总成，在日常随身携行、户外作业挂载、工业工位工具防丢以及通讯设备配套挂接场景中都有很高的实用频次。很多现场运维人员会把它挂在工装腰带挂点上，用来串接机房钥匙、巡检手牌、小型扭力批头、U盘与门禁卡；户外作业场景下，它也常作为快挂连接件，把防坠绳、工具尾绳和安全带挂点衔接起来，避免小型工具在高空作业、杆塔巡检、线路维护过程中脱手坠落。和普通开口钥匙环相比，这种带弹簧闸门的锁扣不需要借助指甲或者工具掰开环体，单手握持按压即可开合，戴薄劳保手套也能顺畅操作，在频繁取放挂件的使用场景里效率优势非常明显。

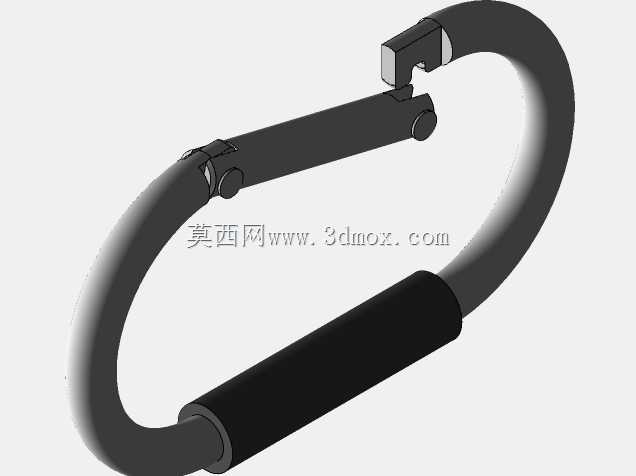

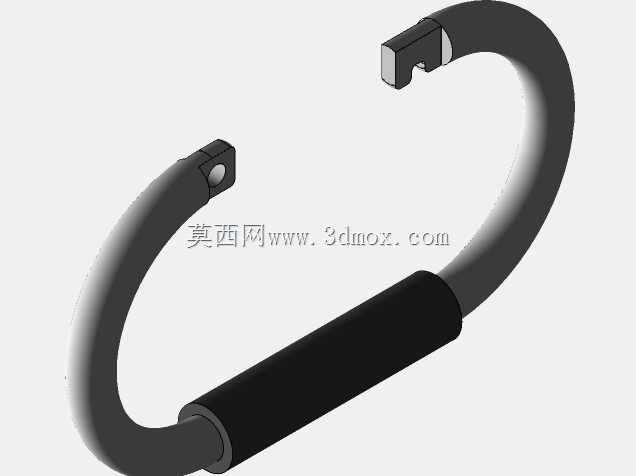

　　从结构组成来看，总成包含弯制的C型主扣体、侧向翻转的锁舌闸门、内置复位扭簧、铰接销轴、锁舌端部限位挡块，以及扣体直段外侧包覆的防滑握持套。主扣体采用类椭圆的弯梁轮廓，长轴方向为主要承载路径，弯曲段做了连续顺滑的变曲率过渡，没有尖锐转角，既避免挂接织带、绳套时出现应力割伤，也让挂件在扣体内侧滑动时不会卡滞。锁舌采用侧向翻转的开合形式，铰接端布置在扣体直段的下端，自由端在闭合状态下抵靠在C型扣体的上弯端头，配合端头的小凸台形成轴向限位，受沿扣体开口方向向外的拉力时，锁舌不会被意外推开。扭簧预装在铰接销轴的同轴位置，两端分别抵靠主扣体和锁舌内壁，松手后锁舌自动回弹至闭合位，日常使用中不会因为忘记手动归位而出现开口敞露的情况。

　　设计这款锁扣时，首先要权衡的是开口跨度和整体轮廓的边界尺寸。开口净宽需要保证常见的双层织带挂耳、直径6毫米以内的包胶钢丝绳环、标准D型挂环都能顺利套入，同时扣体自身的总长度又要控制在手掌可单手握持的范围内，过长会在腰间晃动剐蹭，过短则挂接容量不足。弯梁的截面尺寸沿着环向做了差异化处理：靠近上下两个铰接、限位点位的位置截面加厚，用来承受开合冲击和挂件拉扯的峰值载荷；长弯弧段截面适度收窄，在保证刚性的前提下控制整体重量，长时间挂在腰带也不会有明显坠感。外侧包覆的黑色防滑套采用和金属扣体同轴的直段包裹形式，表面做哑光处理，一方面在冬季低温手持时避免金属直接冰手，另一方面在按压锁舌、摘取挂件时增加手指和扣体之间的摩擦阻力，沾有少量油污、汗液的情况下也不会打滑。

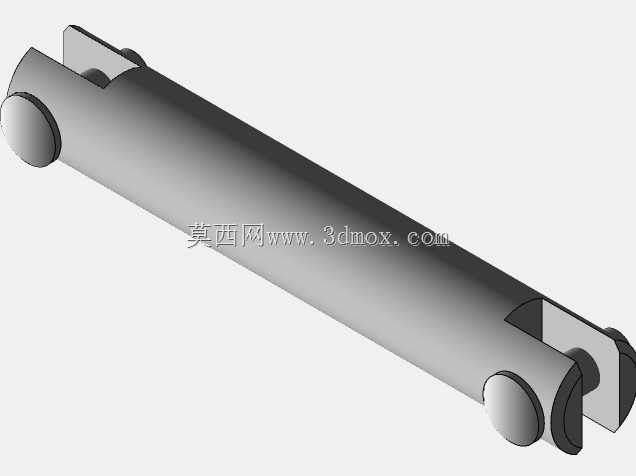

　　安装和挂接边界上，这款锁扣不需要额外的基座固定，属于便携式随挂连接件。使用时仅需保证被挂接的载体挂点厚度不超过锁扣开口的容纳宽度，挂点自身的通孔或者织带 loop 内径要大于扣体弯梁的截面外径，套入后挂件可以在扣体内侧自由转动、小范围窜动，避免长期单点弯折磨损绳体。铰接销轴的两端做铆压收口，装配后销轴没有轴向窜动，锁舌翻转全程的转角被限位在开合所需的极小范围内，翻转到全开位置时锁舌侧面会抵靠主扣体直段，不会过度翻转导致扭簧脱位。锁舌自由端的配合面做了小角度斜口，挂接时如果从外侧直接把扣体往织带挂环上推，斜口会受侧向分力带动锁舌自动向内翻转，挂环滑入内腔后锁舌立刻回弹锁止，这个设计在单手快速挂载时非常顺手，不需要额外腾出手指按压闸门。

　　在受力特性上，C型弯梁的承载路径沿着环体连续传递，挂件的拉力主要作用在扣体下直段和上弯端头之间，弯曲段的圆弧轮廓把集中载荷分散到整段梁体，避免直角拐点处出现应力集中。扭簧的扭力选取经过匹配，既保证闭合状态下锁舌始终贴紧端头挡块、无松动旷量，又让按压力度控制在成年人单手指可以轻松操作的区间，不会出现弹簧过硬、按压费力的问题。扣体内侧所有和绳带、钥匙环接触的棱边都做了圆角钝化，反复摩擦挂绳也不会磨断纤维，长期使用后挂绳表面不会出现被金属锐边切割出的毛边。

　　对于结构设计从业者来说，建模时需要重点把控几个配合点位：一是铰接孔和销轴的同轴度，两侧支座孔要保证同心，否则锁舌翻转会出现卡滞；二是锁舌闭合位的间隙控制，自由端和扣体端头挡块之间既要贴合锁止，又不能预留过大旷量，否则挂件细小的扎带、细钢丝有可能从缝隙滑出；三是扭簧的预紧角度装配，要保证锁舌在全开和全闭两个极限位置都处于弹簧有效工作区间，不会出现松簧脱力。整套结构没有复杂的异形零件，加工工艺适配冲压弯型、销轴铆接和外包覆注塑的常规五金制程，量产一致性容易保证，也方便后续根据不同挂载需求调整扣体整体长度、开口宽度和包胶套的握持长度。
