卡丁车底盘防护塑料支撑板结构

　　这块红色塑料护板属于小型卡丁车底盘区域的防护与承载辅件，日常装配在车架下部靠近传动或乘员踩踏周边的位置，核心作用是阻挡行驶中卷起的碎石、泥块、积水直接冲击车架管线，同时为相邻线束、塑料覆盖件提供平整的安装依托。场地娱乐卡丁车在室内赛道、户外租赁场地连续高频运行，底盘离地间隙小，弯道侧滑、压过赛道接缝时护板会频繁受到剐蹭，这类薄板件不能做成纯平面，否则受冲击后容易产生共振异响，也无法在薄壁厚下保持足够刚度。

　　从结构形态看，零件整体呈带弧度的长条形薄板，主体板面沿长度方向布置了多条平行的凸起加强筋，筋条与板面一体成型，不需要额外增加壁厚就能提升抗弯能力；板面中部开设长圆形镂空孔，既可以减轻塑料件整体重量，也能在护板被泥水打湿后提供排水、排沙通道，避免杂物堆积在护板与车架之间。板件四周设计了翻边与局部卡扣凸台，边缘的折边结构相当于给薄板增加了一圈加强梁，装配时翻边可以贴合金车架管或相邻覆盖件的轮廓，限制护板在车辆振动时出现上下窜动。

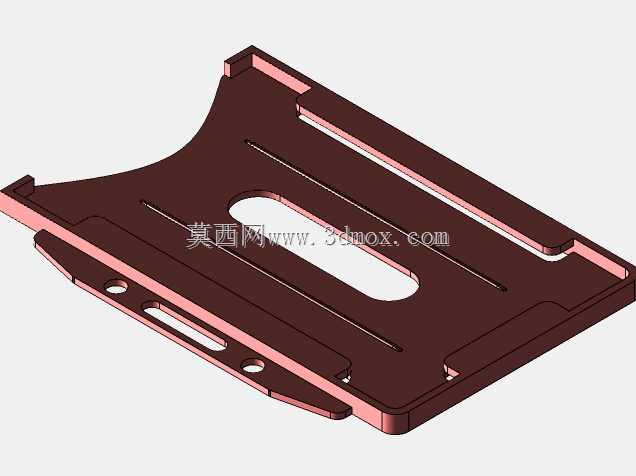

　　设计这类底盘防护塑料件时，首先要核对卡丁车车架的安装边界：板件长度方向需要覆盖指定的防护区间，宽度方向不能超出车架外侧轮廓，防止转弯时护板先于轮胎接触路肩；板面的弧度要跟随车架管的排布走向，在靠近螺栓固定点的位置做局部加厚凸台，凸台中心预留安装孔位，让锁紧螺丝的压紧力作用在加厚区域，避免薄塑料板直接受压出现发白开裂。图中板件端部可见多个小圆孔与长槽孔，圆孔用于主固定点锁紧，长槽孔则吸收装配公差，当车架焊接存在小幅位置偏差时，螺丝仍能顺利穿入，不会因为孔位完全对死而强制装配产生内应力。

　　考虑到卡丁车租赁场景下维护频次高，护板采用注塑工艺成型，材料通常选用耐冲击的改性聚丙烯或ABS，材料本身具备一定韧性，低速剐蹭时可以产生小幅弹性变形而不脆裂。板面上的加强筋高度不能过高，筋条过高会在注塑成型时导致背面出现缩痕，同时筋条端部要做圆角过渡，避免应力集中在筋与板面的交接位置。边缘卡扣的设计兼顾快拆需求，日常清理赛道带入的泥污时，松开少量固定螺丝即可取下护板，不需要拆解周边大量车架部件。

　　从安装配合角度，护板与车架金属管之间会预留微小间隙，防止车辆行驶中两者直接摩擦产生异响，固定点处可以加装平垫圈分散压力；板件下部的型面要保持顺滑，没有向下突出的尖锐结构，避免卡丁车在托底时护板被路面凸起钩挂造成撕裂。中部长圆孔的尺寸经过权衡，开孔过大会削弱板面整体刚度，开孔过小则排水排沙效果不足，孔边同样做翻边强化，弥补开孔造成的截面损失。

　　在三维建模过程中，这类零件需要先依据车架点云或实测安装坐标确定基础曲面，再在曲面上叠加加强筋、翻边、安装凸台等特征，所有壁厚保持均匀过渡，厚薄突变位置容易在注塑后出现变形翘曲。建模时还要同步验证装配空间，模拟护板装入后与轮胎、转向杆件、排气部件的最小间隙，确保车辆在满载压缩、转向极限位置时都不会发生运动干涉。对于娱乐场地批量使用的卡丁车，该护板兼顾防护、减重、易装配与耐冲击需求，结构简单却针对性解决了底盘小件易损坏、拆装慢的实际运维问题。
