手机充电口连体翻盖式防尘密封塞

　　这类连体翻盖式防尘盖主要用在手持通讯终端、便携数据采集设备、户外作业手持机以及日常消费类手机的尾插防护场景里，核心作用是把外露的充电、数据传输接口和外界的粉尘、水渍、汗液、细碎沙粒隔离开。很多现场运维人员在工地、厂区、户外巡检场景使用设备时，口袋里经常混装扳手、螺丝、粉尘碎屑，外露的接口长期裸露很容易出现针脚积灰、接触不良、氧化发黑的问题，加装这种一体式翻盖防尘件之后，不用额外携带分离式的塞子，也不会出现小塞子随手取下后遗失的情况。

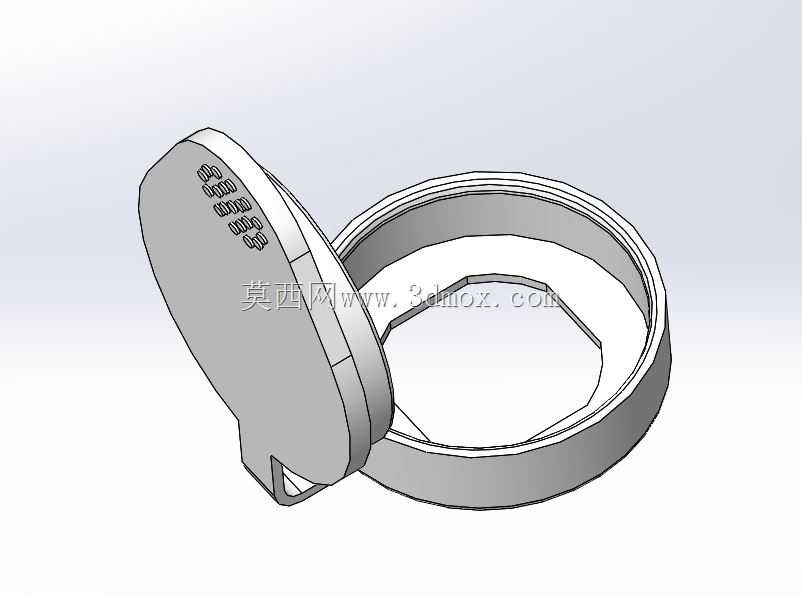

　　从结构设计逻辑来看，整套零件分为环形固定基座和翻转盖板两个核心部分，二者通过根部的薄壁柔性连接带连为一体，这个连接带在建模时要做圆角过渡，不能出现尖锐的直角棱边——塑胶件反复翻转弯折的时候，直角位置会产生严重的应力集中，弯折几十次就会出现发白、断裂的问题，通常连接带的壁厚会控制在0.3到0.5毫米区间，既保证翻转的时候有足够的回弹力，又不会因为壁厚太大导致翻盖需要用很大力气才能掰开。环形基座的内侧设计有一圈凸起的卡合棱，安装的时候直接套在设备尾插外围的壳体卡槽上，靠塑胶本身的弹性涨紧固定，不需要额外打胶或者用螺丝锁紧，装配的时候工人用手直接按压就能卡到位，后期拆卸维护也可以用薄撬片沿着基座边缘轻轻挑起，不会刮伤设备外壳。

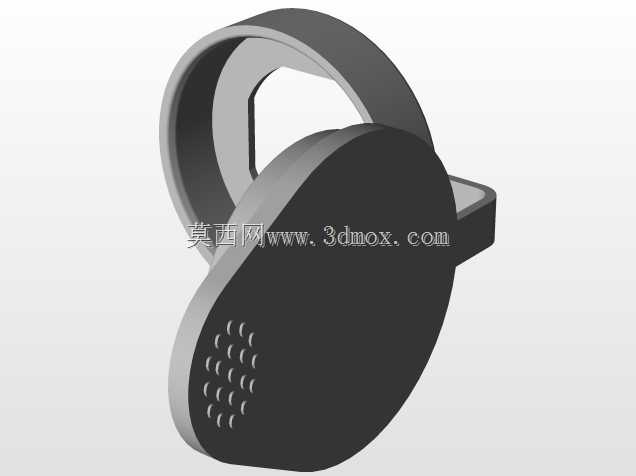

　　翻转盖板的内侧对应接口的位置做了一圈凸起的密封唇边，当盖板完全扣合时，这圈唇边会正好压在接口外围的壳体平面上，形成一道连续的密封线，阻挡日常使用中溅落的水滴和漂浮的浮尘进入接口内部。盖板的外侧表面做了多道平行的防滑凸棱，用户用指尖抠开翻盖的时候，指尖和盖板表面不会打滑，哪怕手上沾了少量油污或者汗水，也能顺利把盖板掀开。盖板的自由端还做了一个突出的抠位缺口，指甲可以直接伸到缺口下方发力，不需要把指甲抠进盖板和壳体之间的缝隙里，避免长期抠动把设备外壳的漆面刮花。

　　建模过程中要重点核对几个安装边界尺寸：首先是环形基座的内圈轮廓，必须和设备尾插外围的壳体凸台完全匹配，基座内壁和壳体凸台之间的单边间隙要控制在0.1毫米以内，间隙太大的话基座会在壳体上晃动，长期使用后容易松脱；间隙太小则装配时压入阻力过大，甚至会把塑胶基座撑裂。其次是翻盖的翻转行程，要模拟盖板从完全打开到完全扣合的整个运动路径，检查翻开到最大角度时，连接带的弯折半径不能小于材料允许的最小弯曲半径，同时翻开状态下盖板不会遮挡充电插头的插入空间——用户插充电线的时候不需要把整个翻盖掰到极限角度，只要翻开到90度左右，插头就能正常对准接口插入，不会和盖板发生干涉。

　　另外还要考虑盖板扣合后的锁止力度，在盖板和基座配合的侧边位置设计微小的卡扣凸点，扣合时凸点卡入基座对应的凹槽里，日常放在口袋里受到摩擦、晃动的时候，盖板不会自己意外翻开；同时解锁的力度又不能过大，用户用指尖轻轻一抠就能打开，不会出现抠不动的情况。零件整体采用耐弯折的软质塑胶或者软硬共注工艺制作，连接带部分用偏软的材质保证抗疲劳寿命，基座和盖板的主体部分用稍硬的材质保证卡合刚性，长期反复开合也不会出现变形、密封失效的问题，在不影响设备正常充电、数据传输功能的前提下，大幅提升外露接口的环境防护能力。
