通讯设备卡扣式安装固定基座结构

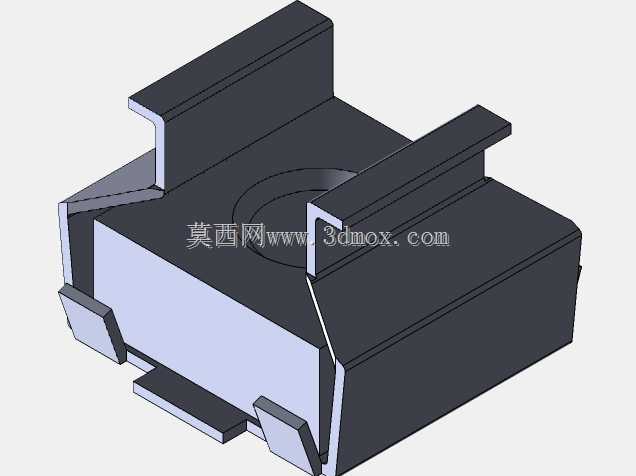

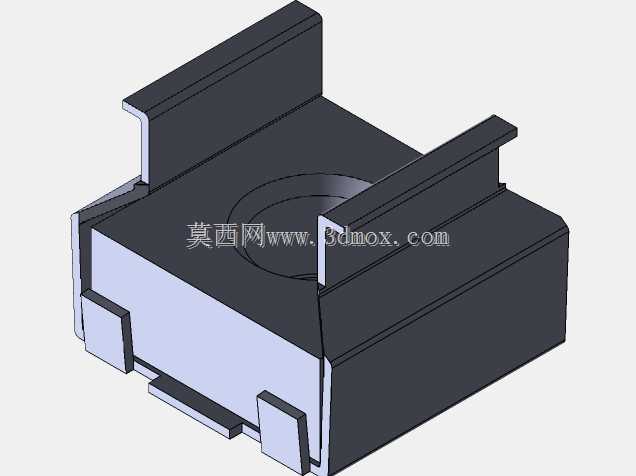

　　这款卡扣式安装固定基座，是通讯终端内部模组装配场景里常用的限位支撑构件，日常在手持通讯设备、便携数据采集终端、小型工业对讲模组的内部堆叠布局中经常能见到同类结构。做这类零件三维建模的时候，首先要顺着整机装配的堆叠逻辑倒推结构，不能孤立画单个块体：基座本体承担承托上方功能模组的作用，两侧向上竖起的折弯挡边不是装饰特征，而是给侧边插入的PCB板或者屏蔽罩做侧向导向，挡边末端做的外翻小折边，本质是装配导入倒角的实体化，工人在产线压装的时候，模组顺着折边滑入卡槽，不需要反复对位找正，能明显降低装配卡滞的概率。基座顶面预留的环形沉孔，是给锁紧螺丝或者定位销预留的安装位，沉孔深度要严格匹配螺丝头的厚度，保证螺丝锁紧之后顶面不会突出，

　　避免和上层堆叠的模组发生硬干涉。本体侧面伸出的多个小凸舌卡扣，是整个结构的核心固定特征，这类卡扣属于悬臂式倒扣结构，设计的时候要给卡扣臂预留足够的弹性变形量，卡扣根部要做圆角过渡，避免反复拆装的时候应力集中导致塑胶件断裂，卡扣的倒扣高度通常控制在0.6到1.2毫米之间，既保证扣合之后不会松脱，又能在维修拆解的时候用普通撬棒就可以顺利脱开，不会把整个基座从机壳定位槽里撬坏。从安装边界来看，这类基座的底部轮廓是完全贴合通讯设备机壳内部的预留安装槽设计的，底面的两个下沉凸台对应机壳上的定位柱，装配的时候先把基座扣进机壳槽位，底部凸台和定位柱贴合限制X、Y方向的窜动，侧面的卡扣扣住机壳内壁的倒扣位，限制Z方向的脱出，

　　不需要额外打螺丝就可以完成基座本身的固定，减少整机的零件数量和装配工时。实际选型和建模的时候要特别注意几个配合公差：两侧挡边的内间距要比被导向模组的外形宽度大0.1到0.2毫米，间隙太小模组插装的时候摩擦力过大，产线压装会出现发白甚至裂件，间隙太大模组装入之后左右晃动，起不到限位作用；顶面沉孔的同轴度要控制在0.1毫米以内，不然锁紧螺丝的时候会把上层模组拉偏，导致连接器对接错位；侧面卡扣的变形行程要预留至少0.3毫米的富余，避免注塑生产的时候出现尺寸偏差，导致卡扣装不到位或者扣合量不足容易松脱。这类结构虽然外形看起来是简单的块体加折弯边，但所有特征都是为装配工艺服务的：两侧挡边的高度要覆盖被导向模组侧边至少三分之二的长度，

　　才能保证导向过程中模组不会歪扭；基座本体的壁厚要保持均匀，常规塑胶件壁厚控制在1.5到2毫米，壁厚突变的位置要做缓坡过渡，避免注塑成型的时候出现缩痕、内部气泡，影响结构强度。在整机堆叠布局里，这个基座通常布置在主板和侧边外设之间的空隙位置，把原本悬空的功能模块承托固定，避免设备跌落的时候模块发生位移扯断排线，同时两侧的挡边还可以兼做屏蔽结构的搭接位，导电泡棉贴在挡边内侧，装配之后和屏蔽罩接触导通，提升整机的抗电磁干扰能力。建模过程中要把所有装配预留间隙、卡扣拔模角度、导入倒角都完整还原，不能只画外观方块，不然导出工程图之后模具厂开模会出现大量特征缺失，后续改模会耗费大量时间。拔模角度通常取1到1.5度，顺着模具开模方向设置，保证零件注塑之后可以顺利顶出，不会拉伤外观面。
