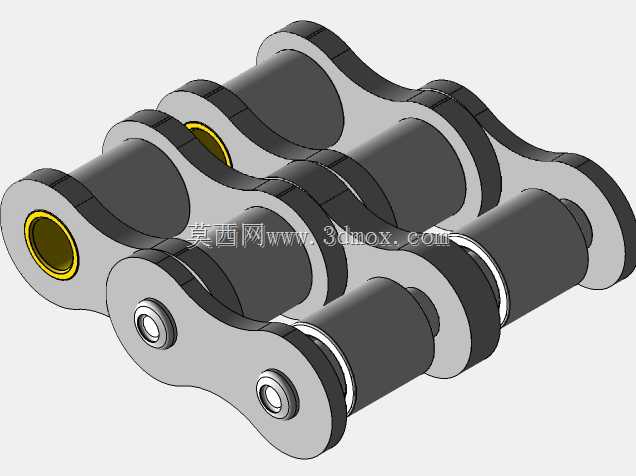

双排精密滚子链传动结构设计

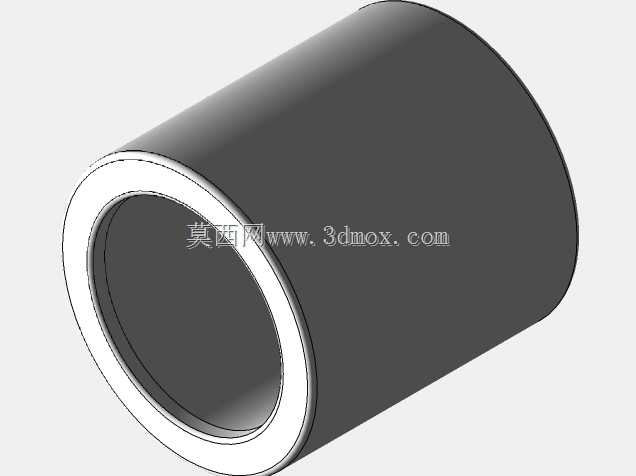

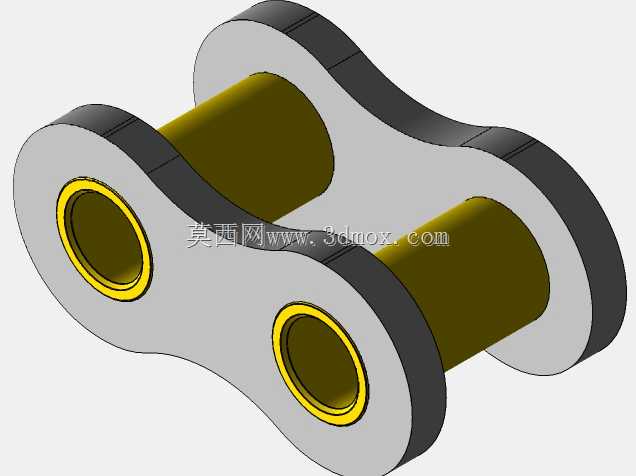

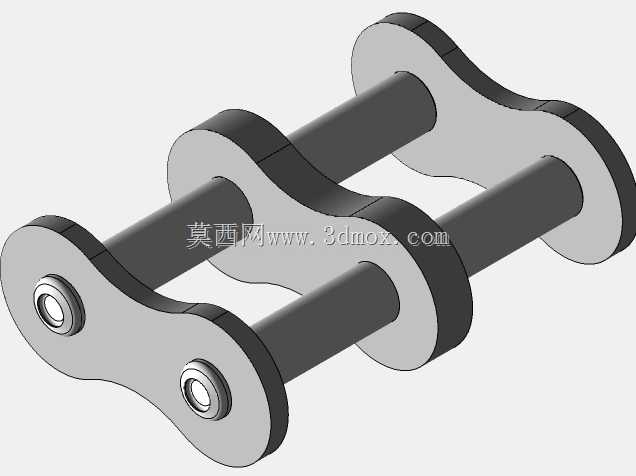

　　这套双排滚子链结构围绕中等载荷、连续运转的传动工况展开，链节采用内外链板交替铰接的经典布局，两排链条通过同一根销轴串联，能够在链轮宽度方向同步啮合，相比单排链条可在相近节距下承担更大的传递扭矩，同时保持链条自身挠性，适配两轴中心距较大、不适合齿轮直接传动的设备布局。现场使用中，这类链条常见于输送线主轴驱动、农机动力传递、包装设备分度输送以及机床辅机的同步牵引机构，安装时不需要像同步带那样施加很高的预张力，对轴和轴承的附加载荷相对温和，在多粉尘、少量油污的工业环境里也能维持稳定运行。建模时先按链节的装配关系拆分零件：外链板与销轴按压配关系处理，内链板与套筒固定，滚子空套在套筒外侧，销轴穿过套筒后与另一侧外链板铆接或限位。

　　这样的层级关系决定了运动逻辑——相邻链节仅绕销轴轴线相对转动，滚子在进入链轮齿槽时可自由滚动，把链节与齿面的滑动摩擦转化为滚子转动，降低啮合磨损。双排布置的关键在于保证两排链节的节距同步、销轴同轴，若两侧链板孔位存在错位，运行中会出现单侧受力偏载，表现为链条抖动、链轮齿面偏磨，严重时销轴会承受附加弯矩。因此结构设计中，链板孔中心距、套筒外径与滚子内孔的配合间隙、销轴与套筒的铰接间隙都需要按传动精度控制，既要保证铰接灵活，又不能因间隙过大造成冲击。外形边界方面，链条伸直时呈周期性节距排列，绕入链轮后随分度圆曲率弯曲，设计设备护罩和张紧轨道时不能只按直线段尺寸预留空间，必须考虑链条在最小链轮齿数下的包络轨迹；链条宽度方向由两排内链板、

　　外链板和中间间隙叠加，选型和布局时要核对链轮齿宽、轴端挡圈以及机架侧板的避让距离。链板外形采用两端圆弧、中间收腰的轮廓，既减轻无效质量，又避免链板在弯折时与相邻零件干涉，端部孔区保留足够承压面积，以承受反复拉伸载荷。滚子突出于套筒两端，啮合时直接接触链轮齿廓，齿槽的分度和齿向需要与双排链条对应，保证两排滚子同时落位。张紧侧的松边通常设置张紧轮或导轨，尤其在中心距较长、启停频繁的输送设备中，链条磨损后节距伸长会导致啮合爬齿，张紧结构能够补偿伸长并限制横向摆动。润滑路径也在结构上留有条件：销轴与套筒的铰接区是主要磨损部位，润滑油可通过链板间隙进入套筒端面，沿销轴表面形成油膜；滚子与套筒之间则在啮入啮出时承受冲击和接触应力。

　　从建模校验角度，装配完成后应模拟链条绕链轮弯曲的极限转角，检查外链板与内链板在最大弯折角处是否发生磕碰，核对滚子外圆与齿槽的接触位置，以及双排链条在受拉时两侧链板受力是否对称。该结构没有复杂壳体，却集中体现了链传动的典型设计要点：铰接副的配合选择、链板的等强度轮廓、滚子的减摩作用、双排承载的同步性，以及安装时对链轮共面、轴系平行度的要求。对于设备设计者而言，这类链条模型不仅用于展示外观，更可直接用于干涉检查、护罩设计、链轮匹配和维护空间校核；在输送设备中，链条还可通过附板安装工装治具，完成工件推移、顶升或同步牵引，此时链板与附板的连接孔位、销轴强度和局部刚度都要结合附加负载重新核算。整体结构强调可靠、可制造、易维护，零件形状规则，适合冲压、热处理和批量装配，能够在长期交变拉力与啮合冲击下保持稳定的传动能力。
