三星手机后盖注塑模具三维结构

　　这套三维结构围绕手机后盖类薄壁外观件的注塑成型展开，模型中可以看到前后模仁、模架导向件、冷却回路布置以及产品本体的相对位置关系。手机后盖属于典型的消费电子外观件，壁厚薄、投影面积大、表面质量要求高，成型过程中容易出现翘曲、熔接痕、困气和局部缩水，因此模具结构不能只按普通平板件处理，而要在分型、进胶、冷却和顶出之间反复平衡。

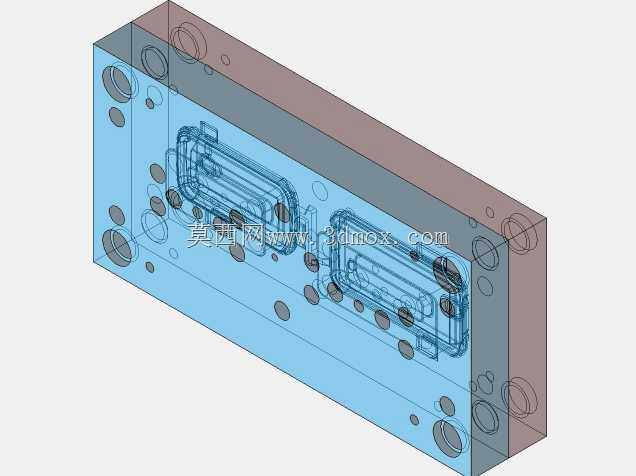

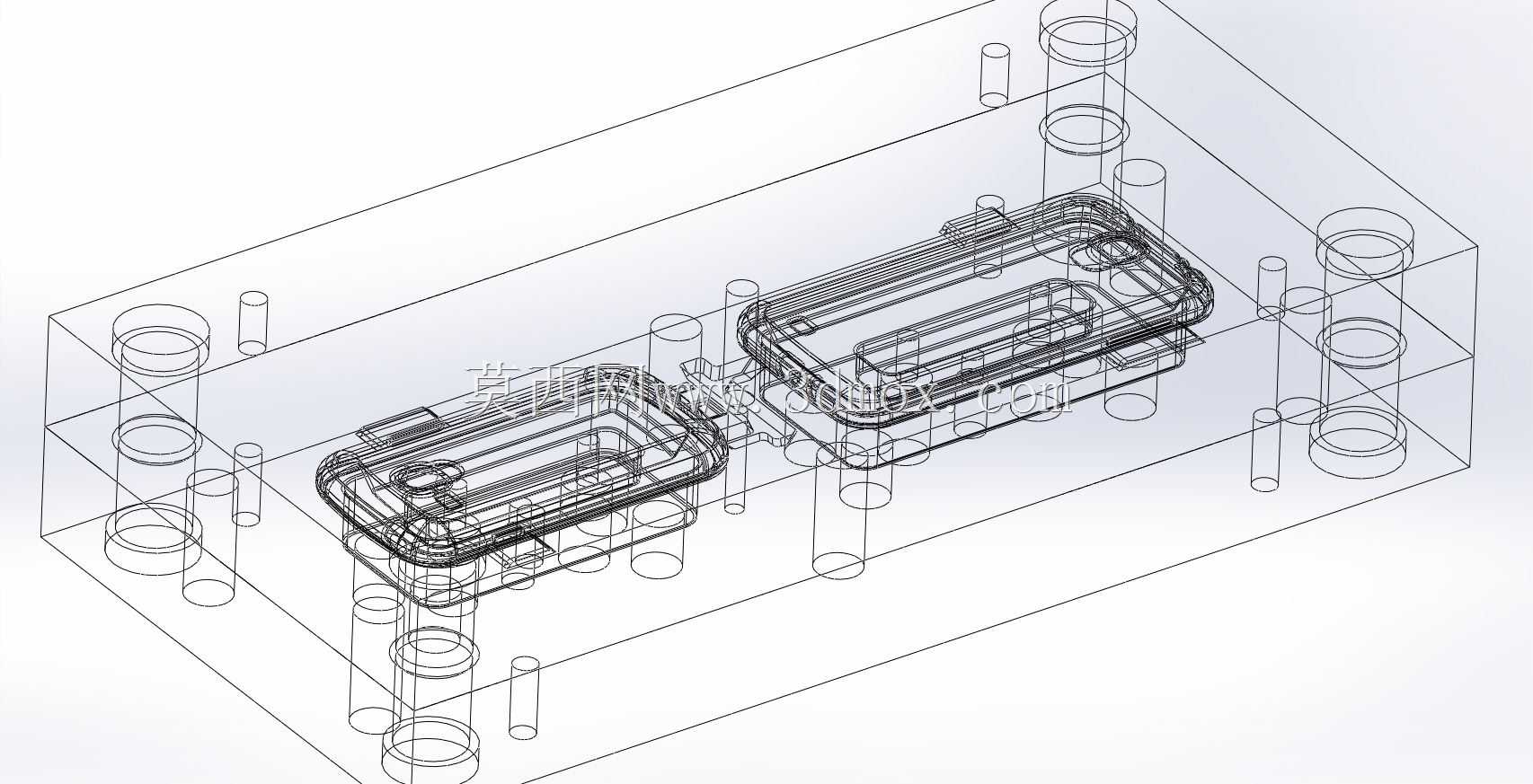

　　从结构表达上看，产品以线框形式置于模仁区域，能够直观观察后盖外形与模具成型面的包覆关系。后盖边缘带有卡扣、台阶和局部加强特征，这些位置在开模时会形成侧向阻力，若脱模斜度不足，顶出时容易拉伤外观面或造成白印。模型中模仁四周布置了多组圆柱特征，对应导柱、回针、顶杆孔或冷却水路接口，这类布局在三板模或简化型两板模中都较常见。导柱导向需要保证合模时型腔与型芯准确对中，尤其手机壳类零件侧壁薄、错位容忍量小，导向件的配合长度和间隙直接影响批锋和偏心风险。

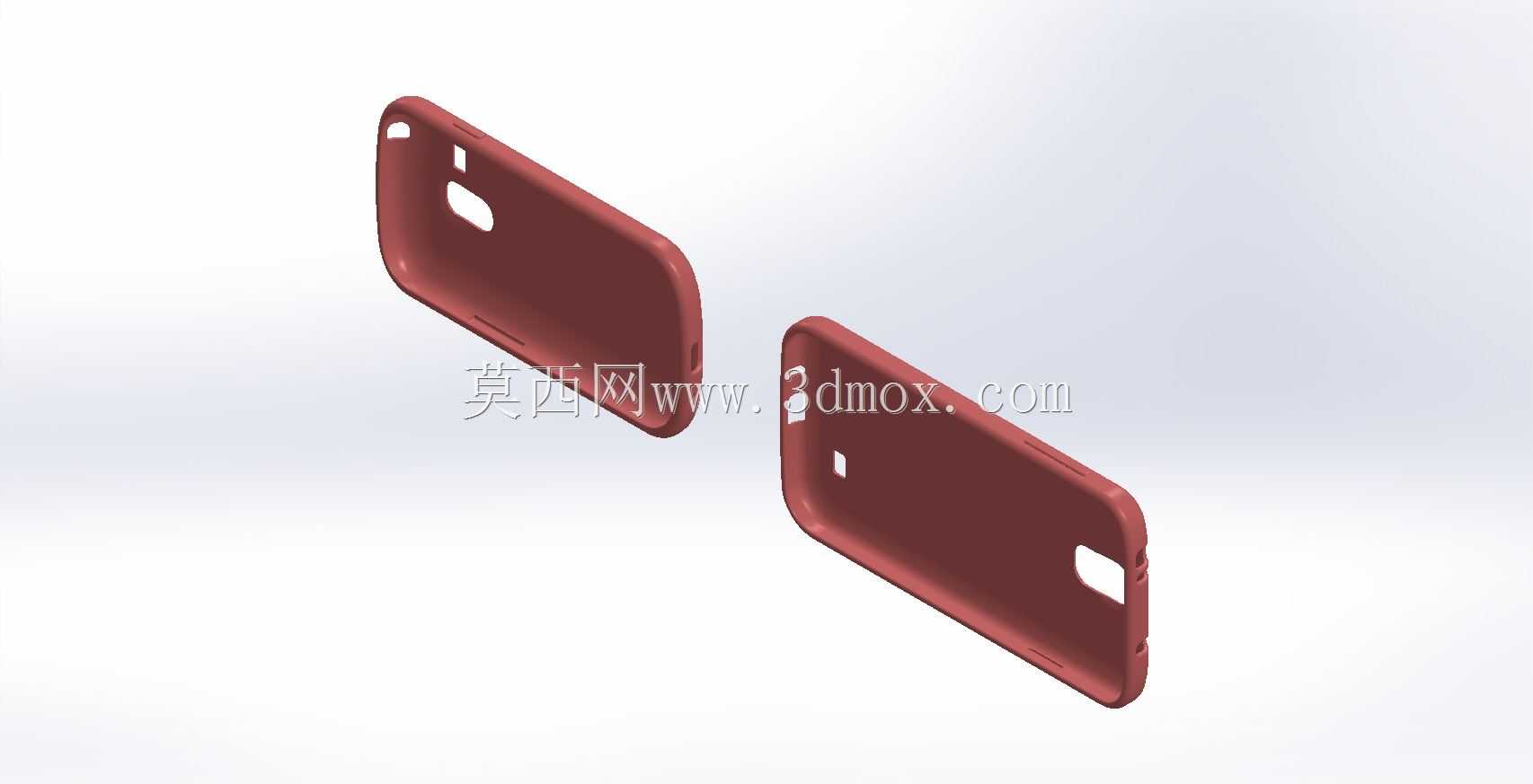

　　实际应用场景主要在消费电子外壳生产环节。模具安装到注塑机后，熔融塑料通过浇注系统进入型腔，经保压补缩、冷却定型后开模取件。手机后盖不仅承担防护作用，还要满足外观、装配和后续喷涂或电镀等工艺要求，因此成型面不能有明显拼接线，分型面通常沿产品外轮廓周圈设置，并在边缘做封胶和避空。模型中产品轮廓较长，分型面需要顺着曲面变化连续过渡，既保证封胶可靠，又避免钳工配模量过大。

　　设计思路上，冷却系统的布置是重点。薄壁件凝固快，但大面积平板区域若模温不均，收缩差异会放大成翘曲。围绕型腔和型芯分布的水路应尽量贴近成型面，并保持与产品表面距离相对均匀；对于深筋、卡扣孔和摄像头区域等热集中位置，需要单独考虑冷却效率或采用铍铜镶件导热。顶出设计则不能只追求数量，后盖外观面通常不允许留下明显顶痕，顶杆宜布置在筋位、内侧面或非外观区域，并结合推板、顶块等方式降低单位面积受力。

　　浇注系统方面，这类长条形薄壳件可根据产量和外观要求选择点浇口、侧浇口或热嘴进胶。若采用点浇口，浇口痕迹小，便于自动化生产，但模架结构更复杂，流道凝料需要分离；若采用侧浇口，加工和维护简单，但后续需修剪浇口，对外观件不利。进胶位置还要结合熔体流动长度判断，手机后盖长边距离较大，单浇口可能造成填充末端压力不足，双浇口或热流道方案虽提高成本，但对填充平衡和周期稳定性更有利。

　　安装边界上，整套模具需要与注塑机拉杆间距、最大开模行程、锁模力和顶出孔位匹配。模仁外形、导柱高度和支撑柱布置决定了模具闭合厚度与开模空间；冷却接头、定位环和浇口套位置则影响上机安装效率。模型中可见的多层板状结构和周向标准件，为干涉检查提供了清晰依据：开模时顶出机构不能与回针、支撑柱或水路冲突，合模时滑块、镶件和顶出系统必须回到安全位置。

　　对于结构设计人员而言，这类模型的价值不在于单个零件造型，而在于把产品、模仁和标准件放在同一装配关系中检查。通过线框视角可以确认后盖曲面是否完全被成型面包覆，孔位和柱位是否对应镶件，水路是否穿过关键区域，顶杆是否落在可承受顶出力的结构上。后续细化时，还需结合材料收缩率修正型腔尺寸，对易困气位置增加排气，对薄钢区域加强刚性，并在模流分析中验证填充压力、翘曲变形和冷却温差，从而使模具从概念结构过渡到可加工、可试模、可稳定量产的工程方案。
