重型载重卡车轮辋轮辐总成结构设计

　　该轮辋轮辐总成面向重型商用车重载运输工况开发，适配12.00xR22.5规格全钢子午线载重轮胎，常见于干线物流牵引半挂车、工程自卸车、矿用短驳卡车以及重型专用作业车辆的行走系统。车轮作为整车承载与地面作用力传递的核心部件，需要同时承担整车满载垂向载荷、起步与制动扭矩、转向侧向力以及非铺装路面带来的交变冲击，其结构合理性直接关系到整车行驶安全性、轮胎使用寿命与运维成本。

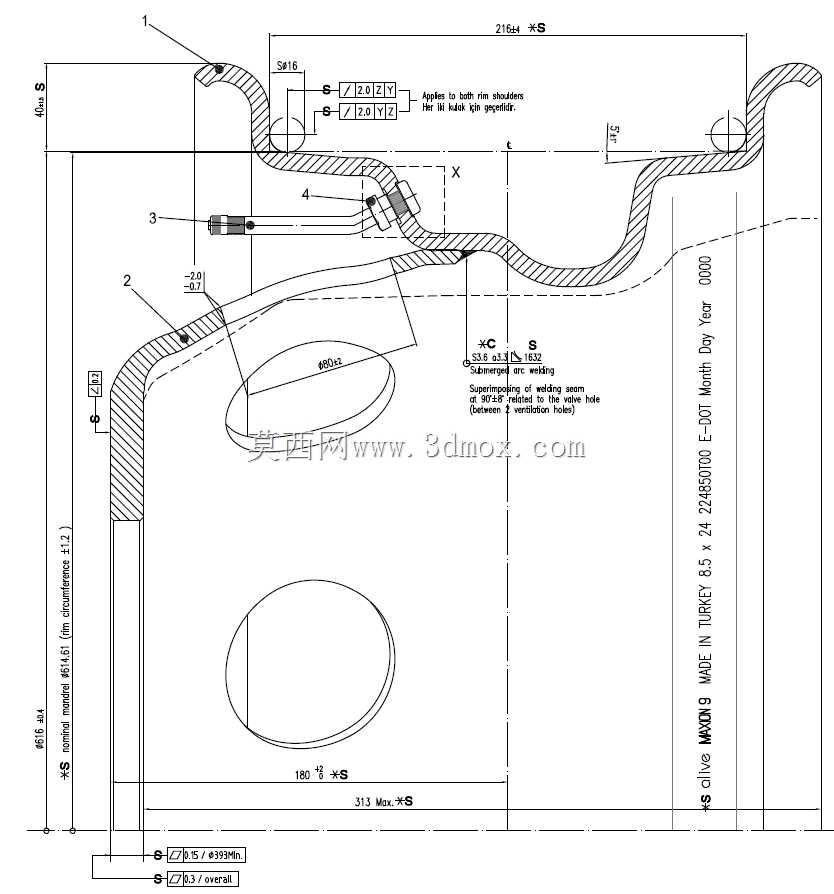

　　从结构功能拆分来看，该总成由深槽式轮辋本体与冲压焊接轮辐两部分构成。轮辋部分采用多段变截面滚压成型轮廓，包含胎圈座、轮缘、深槽、气门嘴过孔等特征：两侧凸起轮缘用于约束轮胎胎圈轴向位移，避免重载转向或胎压异常时轮胎脱圈；胎圈座带有标准锥度，与轮胎胎圈锥面贴合，在充气后形成自锁压紧效果；中部深槽结构为轮胎拆装提供操作空间，维修时可将胎圈压入槽内完成另一侧胎圈的脱出与装入。轮辐为厚钢板冲压成型的盘状构件，中心开设大尺寸中心孔，用于与车桥轮毂轴头定位配合，周边均布螺栓孔，匹配轮毂螺栓实现车轮与车桥的刚性连接；轮辐上分布多组通风孔，车辆行驶时气流可穿过轮辐空腔，带走制动鼓与轮胎摩擦产生的热量，降低长下坡工况下制动热衰退风险。

　　设计过程中首先围绕轮胎安装边界确定轮辋名义直径与槽底宽度，严格匹配22.5英寸无内胎轮胎的配合尺寸，胎圈座直径、轮缘高度、槽底过渡圆角均参照载重车轮行业规范设定，避免尺寸偏差导致轮胎密封失效或装配应力集中。轮辐与轮辋的连接采用圆周满焊工艺，建模时完整保留焊脚几何特征，焊接区域做圆滑过渡处理，避免应力突变成为疲劳裂纹起始点。受力层面，满载垂向载荷从轮胎经胎圈传递至轮辋，再通过环形焊缝分散到轮辐，最终经螺栓孔传导至轮毂，整条传力路径在三维结构中保持连续平顺，没有出现截面骤变的薄弱区域。

　　安装边界方面，轮辐中心孔与轮毂轴头采用间隙定位配合，螺栓孔分布圆直径、孔数、孔径严格对应重型车桥轮毂参数，装配时车轮端面贴合轮毂安装面，螺母锥面与螺栓孔沉锥贴合实现对中锁紧。轮辋轴向偏距决定了车轮轮距，偏距参数直接影响整车桥宽、轮胎与板簧/转向拉杆的间隙，建模时已校核最大转向角下轮胎与悬架、车架的运动间隙，同时预留防滑链安装空间。气门嘴孔位置开设在轮辐外侧便于操作的区域，孔边做翻边强化处理，避免气压监测传感器或气门嘴在行驶中被异物磕碰。

　　针对重载工况的细节处理上，轮缘部位采用加厚截面，应对路肩冲击、碎石刮擦；轮辐通风孔边缘预留冲压圆角，降低孔边应力集中系数；所有板材弯折处均设置合理冲压圆角，避免冷弯成型时板材出现微裂纹。三维模型完整还原了成品车轮的全部几何特征，既可以用于整车底盘总装中的干涉校核、运动仿真，也可作为车轮冲压模具、滚压成型工装设计的输入参考，结构工程师可在此基础上开展有限元疲劳分析、模态计算，优化板材厚度与孔位分布，在满足承载要求的前提下控制总成自重。
