滑动式橱柜锁扣手柄结构设计

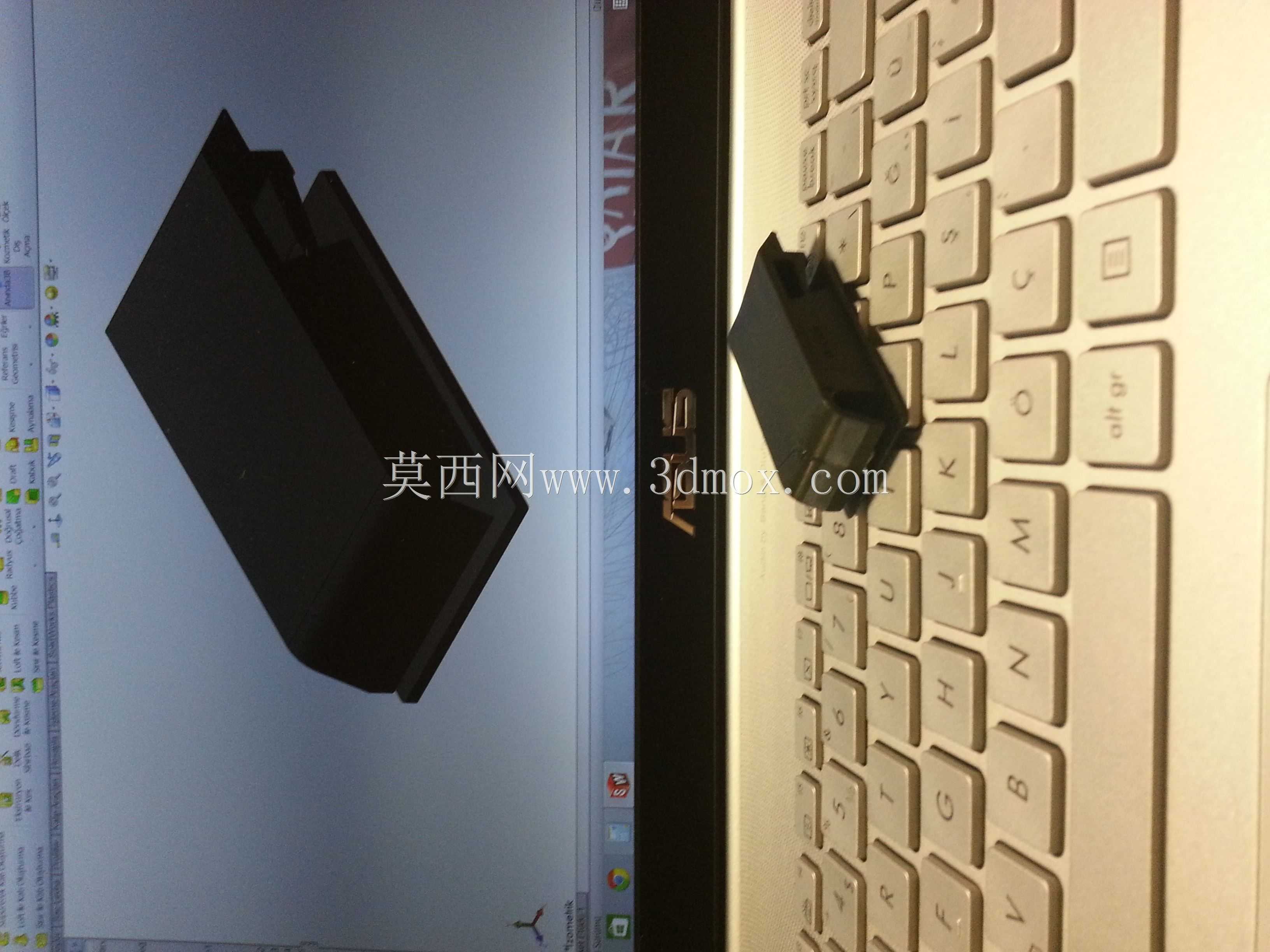

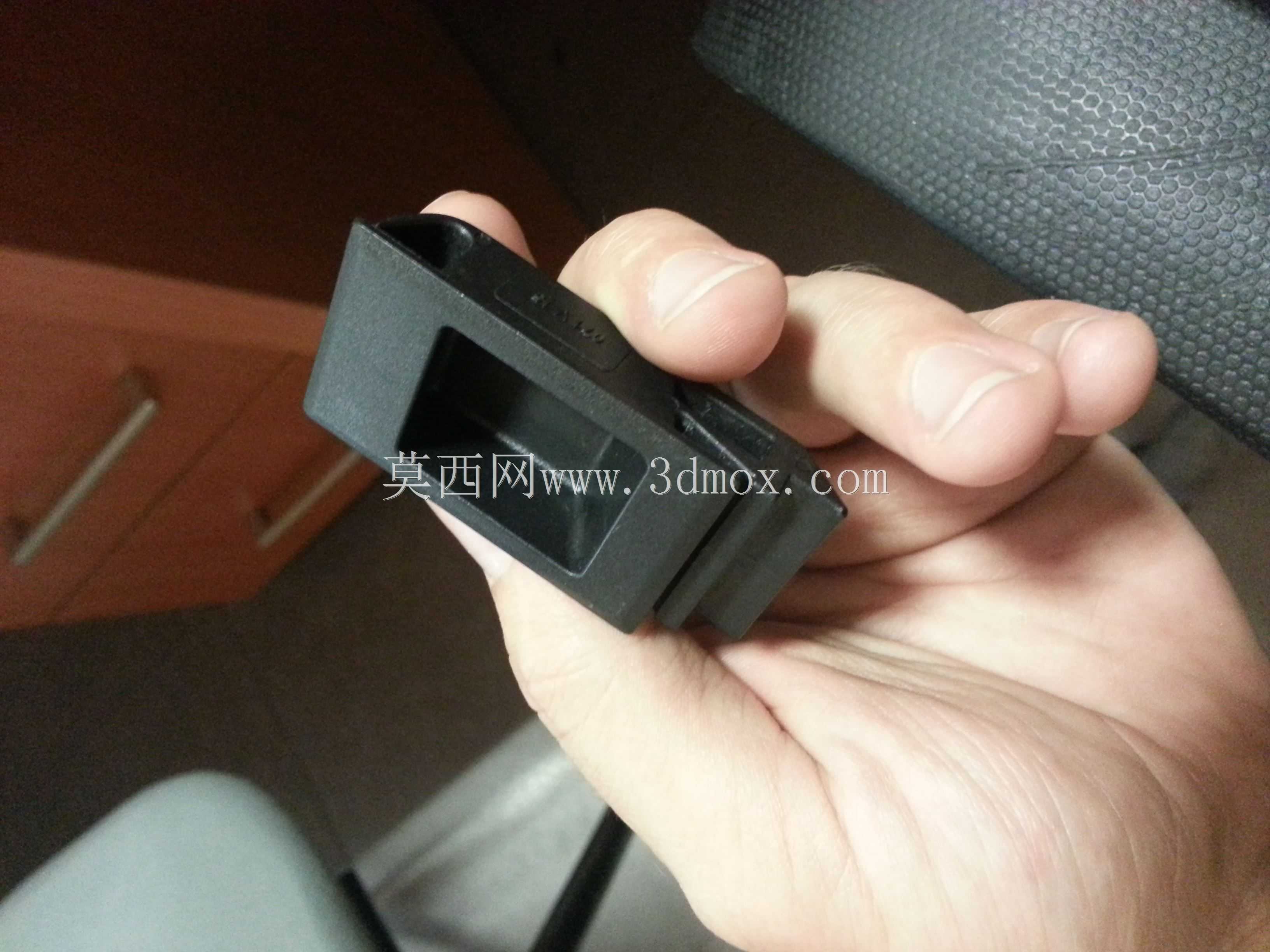

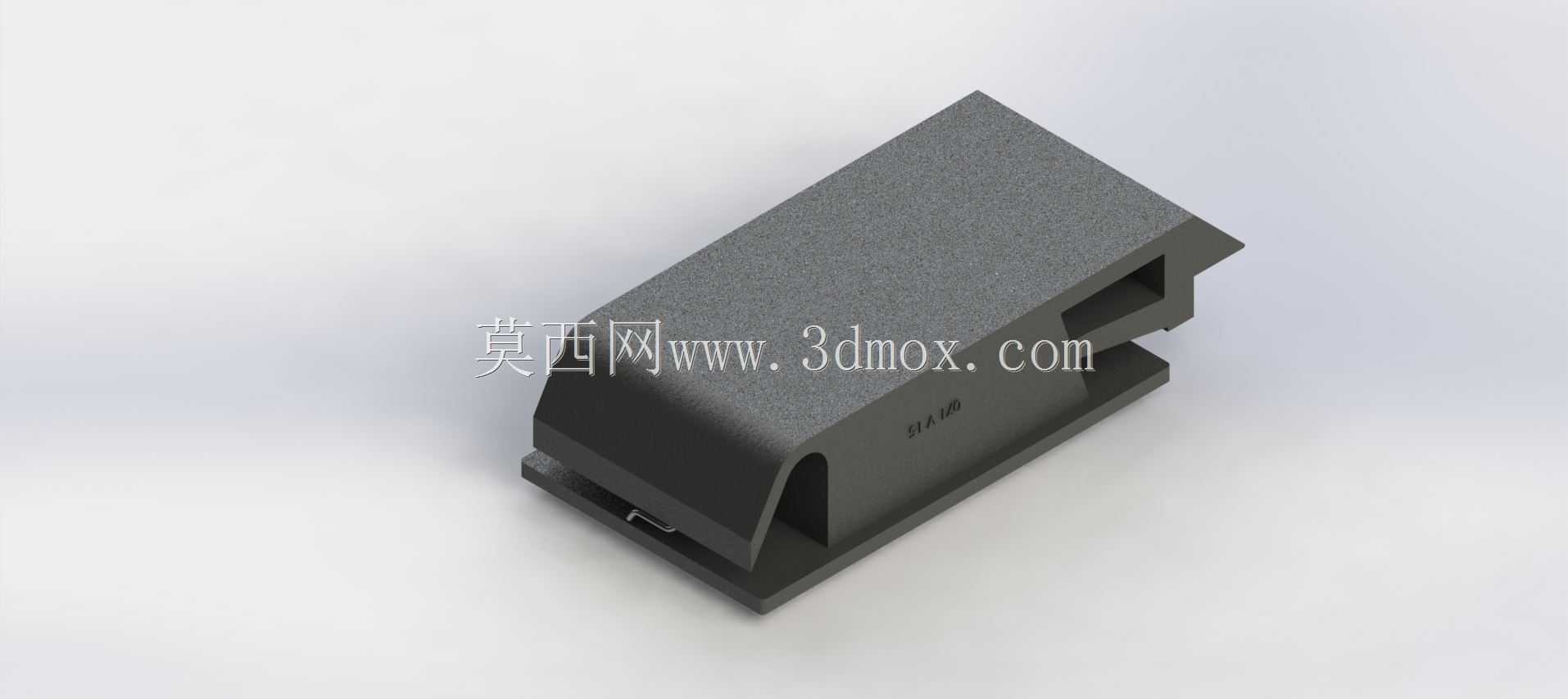

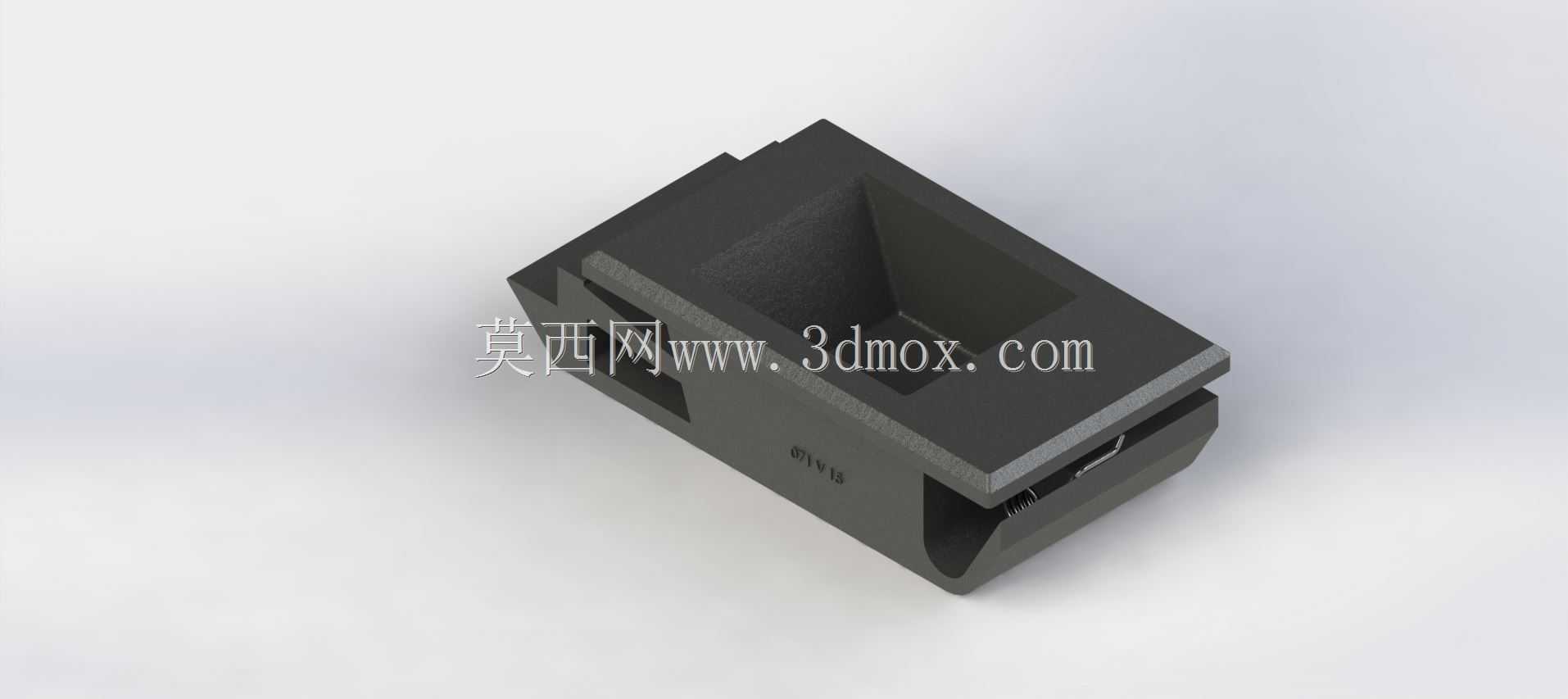

　　日常柜体、工业机柜、通讯设备箱以及小型储物舱的启闭结构里，滑动锁止式手柄是兼顾操作手感与锁闭可靠性的常用方案，这款结构针对内嵌式安装场景做了完整的实体造型，把锁舌联动、握持操作、安装限位三个核心功能整合在同一个块状基座内，没有额外外露的零散连杆，装配后整体外表面与安装面板贴合度很高，不会在柜门外侧形成突兀的凸起，既减少了通行剐蹭的风险，也能在多台设备并排布置时避免相邻柜门开启干涉。从结构布局来看，基座顶部预留了内凹的方腔，这个腔体一方面是为滑动锁芯的行程留出避让空间，另一方面也可以容纳联动拨片的复位弹性件，腔体四周的壁厚做了均匀过渡，没有出现局部壁厚突变的情况，若采用注塑工艺生产，冷却收缩时不会在表面产生明显缩痕，

　　若采用锌合金压铸成型，也能保证金属液充型流程顺畅，不会在深腔位置出现冷隔缺陷。基座下半部分开出了横向贯通的滑槽，锁舌可以沿着滑槽做直线往复运动，手柄施力时通过内部斜面把扳动的力矩转化为锁舌的轴向推力，不需要额外加装齿轮或者凸轮传动件，运动链路非常短，长期使用后传动间隙的累积量很小，维护时只需要在滑槽接触面涂抹少量润滑脂即可，不需要拆解复杂的联动组件。安装边界方面，整个构件的外轮廓为规整的近似长方体，嵌入面板开孔后，基座四周的止口台阶可以直接搭在面板内侧，不需要额外设计复杂的压边结构，安装孔位隐藏在构件背部，从柜门外侧看不到固定螺丝，外观整体性更强，同时也能避免灰尘、淋水直接顺着螺丝缝隙进入柜体内部。在实际应用场景中，

　　这类手柄既可以用在车间工具柜、储物柜的推拉门上，也可以适配通讯基站的户外设备箱、试验台的防护舱门，锁止状态下锁舌伸出后会卡入柜体边框的卡槽内，滑动行程的末端设置了限位凸台，不会出现操作时锁舌完全脱出滑槽的故障，手柄扳动到解锁位置时也有对应的止位结构，避免用力过大把内部拨片掰断。建模过程中所有配合面都预留了合理的装配间隙，滑槽与锁舌的配合面公差按照常用的五金件装配精度设定，既不会因为间隙过大出现锁舌晃动，也不会因为间隙过小导致滑动卡滞，构件外侧的棱角都做了小半径圆角处理，操作时手部接触的位置没有尖锐锐边，长时间启闭柜门也不会划伤操作人员，底部的弧形让位槽刚好贴合手指扳动时的施力角度，操作者不需要用很大的握力就可以带动锁舌完成解锁动作，针对户外使用场景，结构本身没有容易积水的凹槽，外露表面的积水可以顺着斜面自然流下，降低了长期潮湿环境下锈蚀卡滞的概率。
